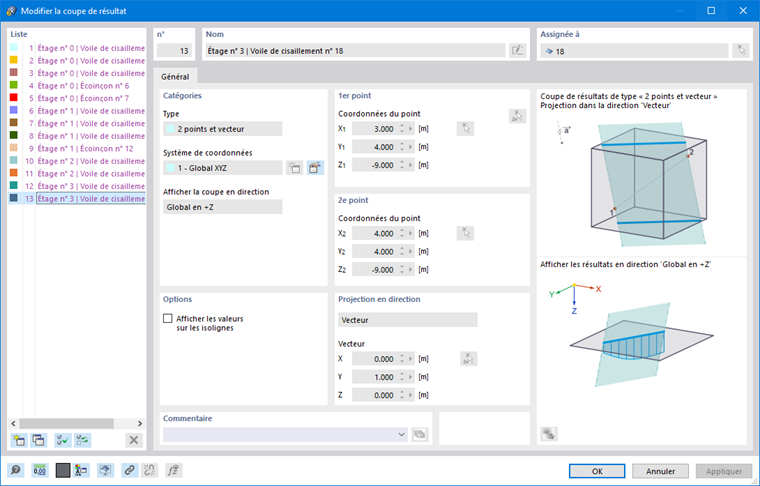

Le module complémentaire détecte automatiquement s'il y a des murs de l'étage du point le plus haut au point le plus bas de l'étage sous une forme continue. Dans ce cas, une coupe de résultats horizontale nommée « Voile de cisaillement » est générée. Les coupes verticales sont créées pour les voiles discontinus. Elles sont appelées « Écoinçons ». Les résultats sont affichés pour toutes les coupes générées.

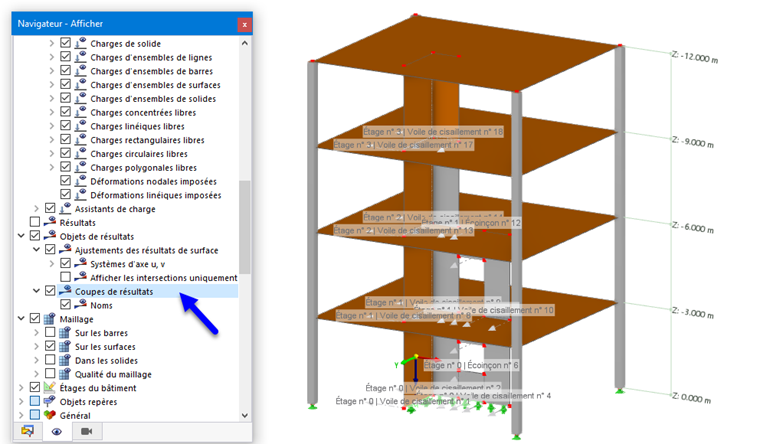

Le concept des coupes de résultats est décrit dans le chapitre Coupes de résultats du manuel de RFEM. Comme d'habitude, vous pouvez afficher ou masquer les coupes de résultats dans le « Navigateur - Afficher ». Les possibilités d'évaluation des coupes de résultats pour les différents étages du bâtiment sont adaptées aux propriétés du module complémentaire.

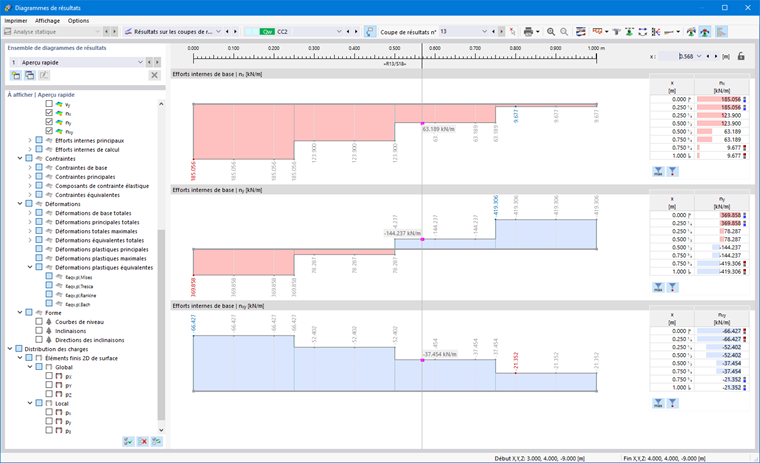

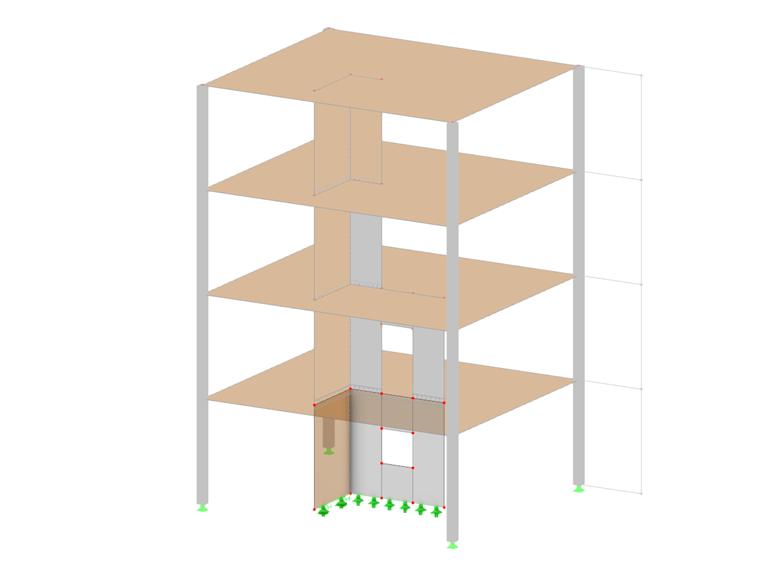

L'image suivante montre les diagrammes de résultats des efforts internes surfaciques nx, ny et nxy, qui se trouvent au troisième étage pour le voile de cisaillement 18 de l'exemple Modèle de bâtiment - Coupes de résultats. Dans le navigateur de la fenêtre « Diagrammes de résultats », vous pouvez également sélectionner d'autres types de résultats à afficher.

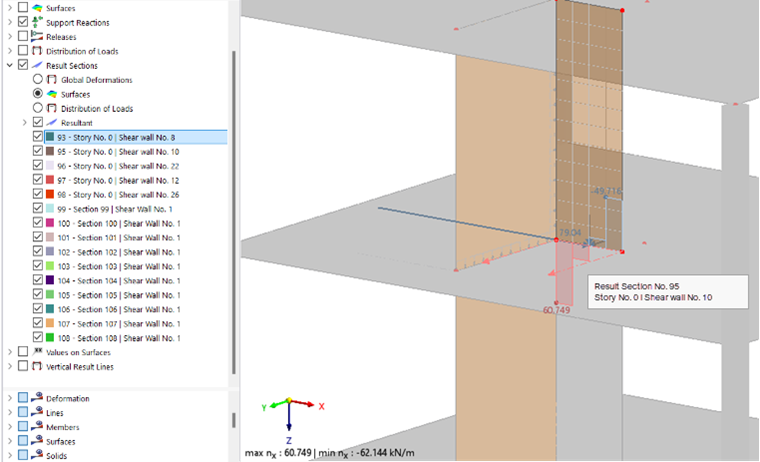

Les diagrammes et les valeurs d'une coupe de résultats peuvent également être affichées sur le modèle. L'image suivante montre à nouveau le voile de cisaillement 18 avec l'effort normal en ny. Vous pouvez voir les différents résultats en basculant entre les catégories « Déformations globales », « Surfaces » et « Distribution de charges ». Dans le cas de la catégorie « Surfaces » sélectionnée pour l'image, le type de résultat détermine si un effort interne ou une contrainte est affiché.

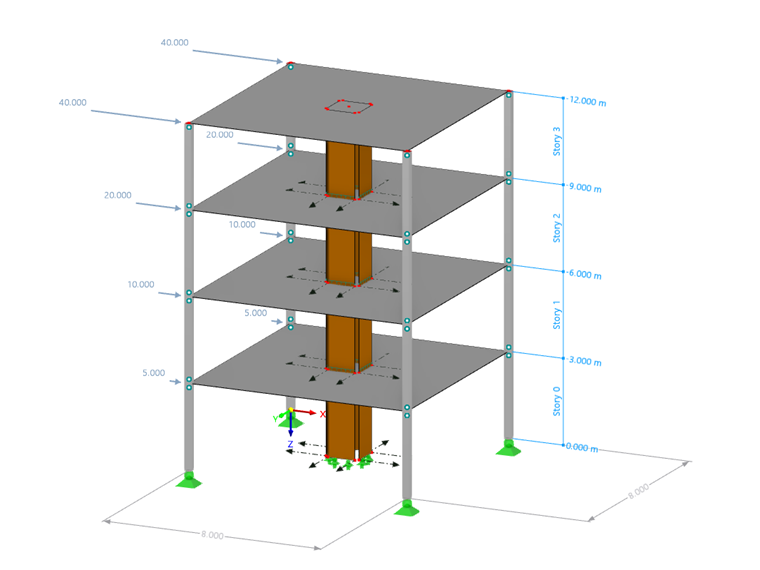

L'exemple du bâtiment présente d'autres résultats possibles avec les coupes de résultats. Ce bâtiment se compose de quatre étages avec des dimensions de base de 8 m x 8 m. Chaque étage a une hauteur de 3 m. Le bâtiment est symétrique. Les différents voiles de cisaillement du noyau de renforcement sont situés exactement au centre du bâtiment. Ils ne sont pas connectés entre eux. Les voiles de cisaillement sont maintenus de manière rigide au rez-de-chaussée.
Les matériaux et dimensions des composants sont les suivants :
- Dalles en béton armé C20/25, d = 20 cm
- Poteaux en béton armé C20/25, 24/24 cm
- Noyau de renforcement du bâtiment en bois lamellé-croisé avec cinq couches de C24, d = 20 cm, longueur 1 m
Le voile en bois lamellé-croisé est relié aux dalles avec une libération de rotation (φx = 0) via des articulations linéiques. Des poteaux en béton armé sont disposés aux quatre nœuds d'angle externes du bâtiment sous forme de poteaux articulés avec des articulations de moment. Le modèle n'a pas de rigidités de plancher de type « Diaphragme rigide ».
Le bâtiment est analysé pour deux cas de charge. Dans le cas de charge 1, une charge surfacique de 1 kN/m 2 est appliquée à chaque étage. Dans le cas de charge 2, une charge nodale de 5 kN, 10 kN, 20 kN et 40 kN - croissante du rez-de-chaussée au dernier étage - est appliquée dans la direction X globale.
Le maillage EF est sélectionné à 14 cm afin d'obtenir les effets de distorsion les plus faibles possibles et d'obtenir les masses et les déplacements calculés rapidement.
Le centre de gravité est exactement au centre et les directions X et Y sont égales à 4 m. Pour une évaluation ciblée des déformations, un nœud supplémentaire y est défini à chaque étage.
Dans le « Navigateur - Résultats », vous pouvez choisir entre trois types de résultats de base (voir l'image Coupe de résultats sur le modèle) :
- Déformations globales
- Surfaces
- Distribution de charges
Vous pouvez sélectionner les déformations globales comme d'habitude dans le Navigateur - Résultats dans la catégorie supérieure.

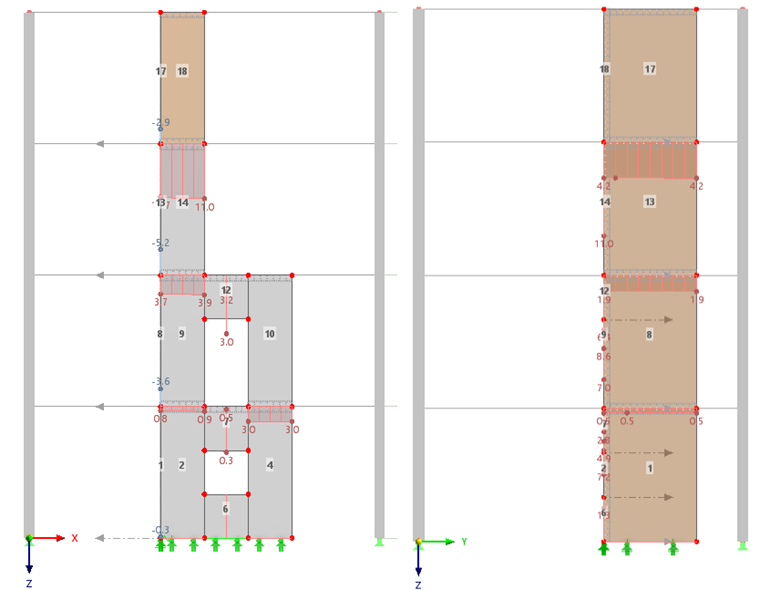

Concernant le bâtiment, le déplacement des différents étages dans le cas de charge 2 est intéressant. L'image suivante montre les déformations dans les directions Y et X.
Vous pouvez également évaluer les déformations d'un étage dans le tableau « Déplacements entre les étages », disponible dans la catégorie « Analyse statique » et la sous-catégorie « Résultats par étage ».
