Recommandations

Ce chapitre décrit les fonctionnalités spéciales à considérer lors de la modélisation des structures pour le module complémentaire Modèle de bâtiment.

Ouvertures

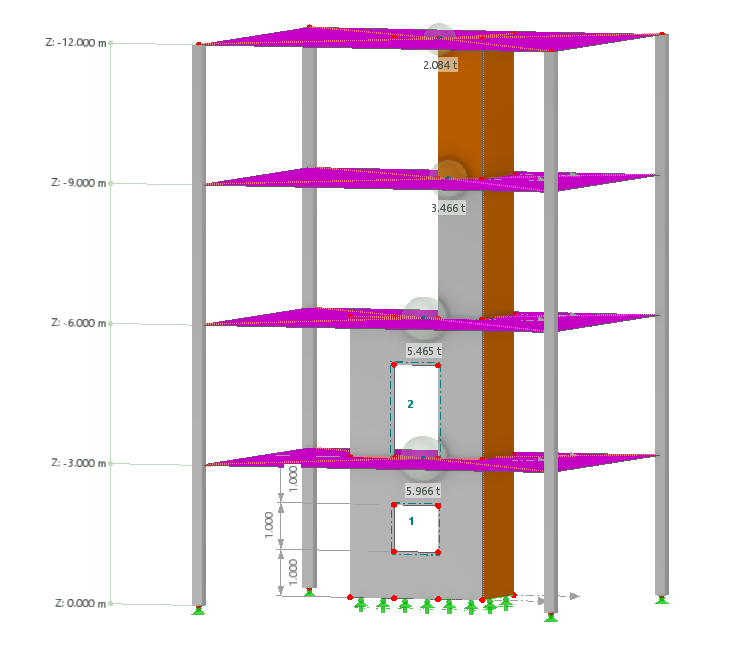

Les ouvertures ne doivent pas être modélisées à l'aide d'objets de base de type « Ouverture ». L'image suivante montre une modélisation invalide. Dans ce cas, il est impossible d'afficher les efforts internes pour chaque section de voile (voir le chapitre Résultats).

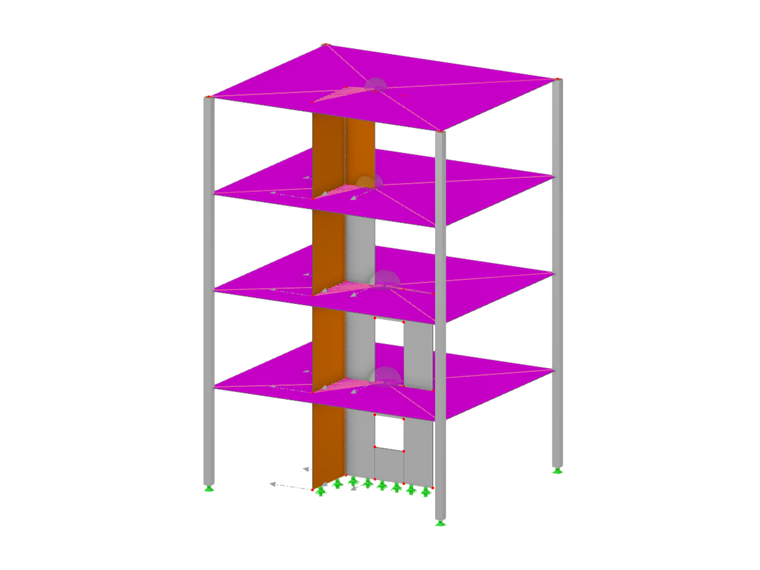

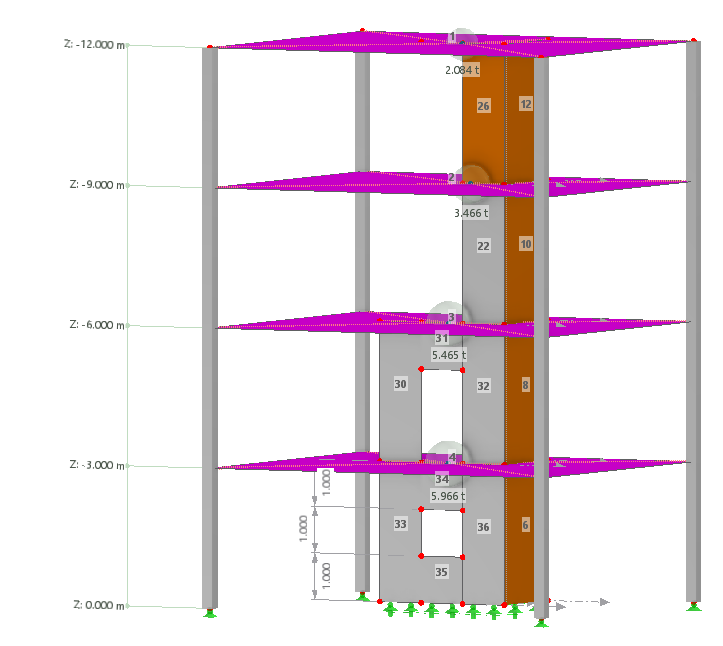

Si, par contre, les ouvertures sont modélisées à l'aide de segments de surface, comme le montre la figure suivante, les efforts internes peuvent être générés pour chaque section de voile.

Diaphragmes rigides

Si un {%}005742#diaphragme rigide ]] est utilisé pour connecter les composants individuels d'un étage, le plancher ne peut plus être défini avec sa rigidité réelle. Avec le type d'épaisseur « Standard », il ne serait pas possible de créer les couplages rigides internes. Dans ce cas, utilisez le type de surface Transfert de charge. Ce type de rigidité est décrit dans le chapitre Surfaces du manuel de RFEM.

Avec l'option « Diaphragme rigide », tous les composants d'un étage sont couplés rigidement dans le plan de la dalle. Cette option n'est donc pas appropriée pour les composants connectés de manière flexible tels qu'une construction à ossature bois ou un mur en maçonnerie. Dans ce cas, sélectionnez la rigidité de la dalle de l'étage --. Vous pouvez ensuite prendre en compte l'assemblage flexible à l'aide d'une modélisation appropriée, par exemple avec des articulations linéiques.

La rigidité de la dalle de l'étage « diaphragme rigide » est utilisée pour connecter tous les composants d'un étage dans le plan - barres, surfaces et solides - à un point supérieur de la dalle d'étage avec une liaison rigide. La connexion s'effectue au centre de gravité de l'étage. Le critère déterminant à cet égard est donc le poids des différents composants individuels. Une barre très lourde placée d'un côté d'un étage déplace donc le centre de gravité dans la direction correspondante.

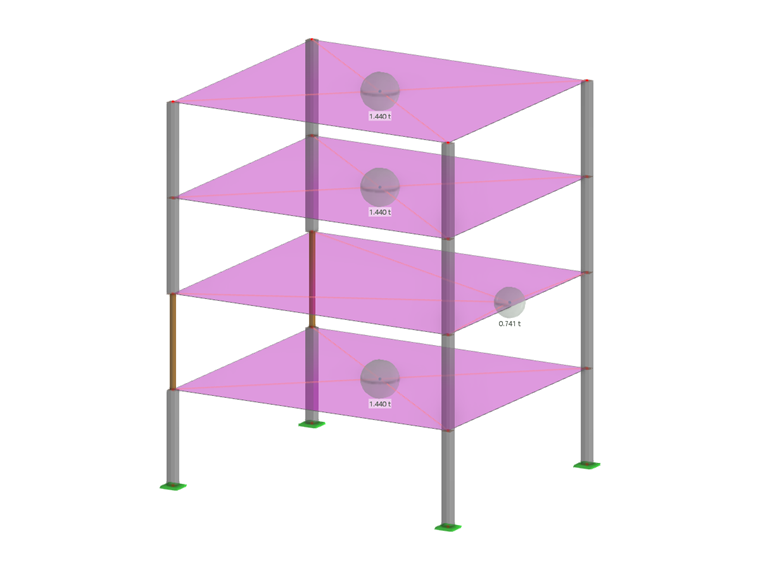

Dans le modèle suivant, des barres en bois relativement légères se trouvent sur un côté du deuxième étage. Cela déplace le centre de gravité de l'autre côté de l'étage.

Informations

Le déplacement du centre de gravité dépend toujours de la masse des composants, et non de leur rigidité.
