建议

本章介绍了在使用“建筑模型”模块进行结构建模时必须考虑的特殊之处。

洞口

建模时不应使用类型为“洞口”的基本对象。 下图显示了无效的建模。 在这种情况下,不可能输出每一面墙截面的内力(见章节 结果)。

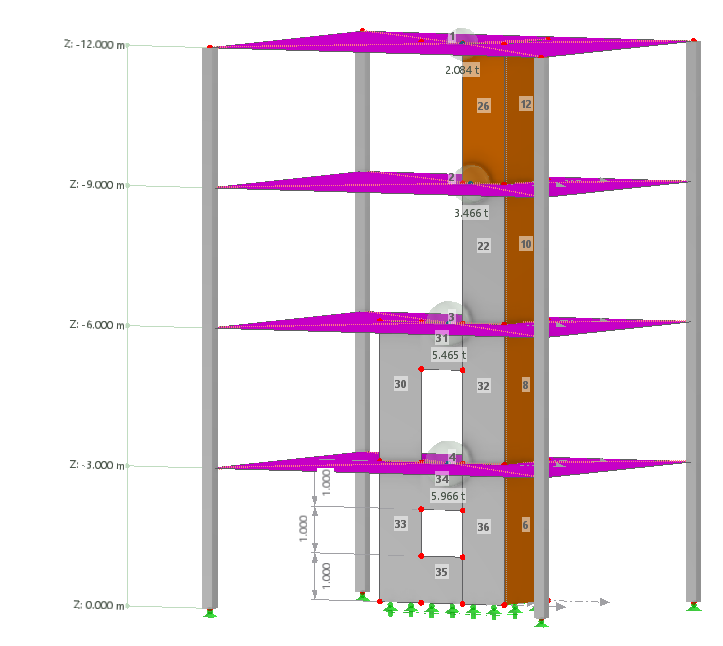

另一方面,如果洞口是使用面分段模拟的,如下图所示,则可以输出每个墙截面的内力。

刚性楼板

刚性板连接各个构件时所使用的刚性板 ,则楼板的刚度不能再由其实际刚度来定义。 厚度类型为“标准”时将无法创建内部刚性耦合。 用户可以使用荷载导算 类型的面进行导荷。 这种类型的刚度在 RFEM 手册的 {%!

选择“刚性楼板”选项,可以将楼层的所有组成部分刚性耦合。 因此该选项不适用于砌体墙和柔性连接构件,例如木结构或砌体墙。 楼板刚度选择-- 。 用户可以在建模中考虑柔性连接,例如线铰。

“刚性隔板”楼层刚度用于通过刚性连接将楼层的所有组成部分(杆件、面和实体)连接起来。 该连接位于楼层的重心处。 其主导标准是各个连接分量的权重。 因此,如果在楼层的一侧放置很重的杆件,则重心会向相应方向移动。

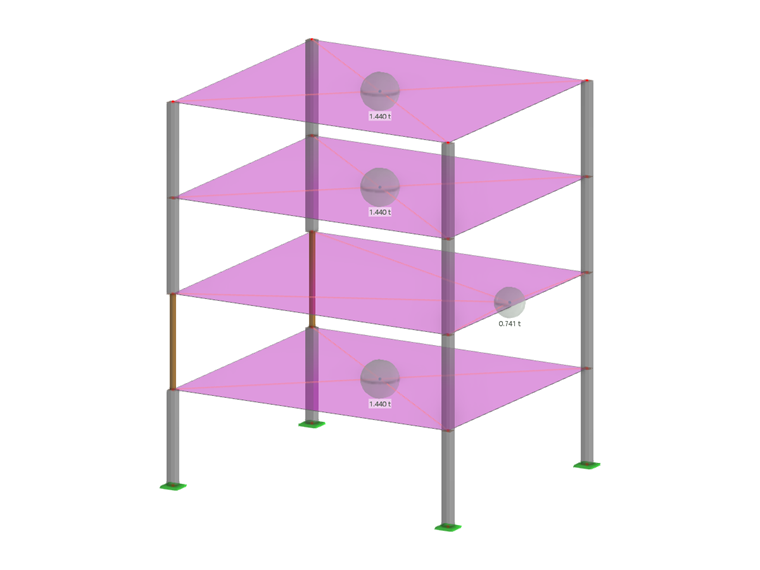

在以下模型中,二楼的一侧有相对较轻的木杆件。 这会将重心移到楼板的另一侧。

信息

重心的移动总是取决于组件的质量,而不是刚度。
