Doporučení

Tato kapitola popisuje zvláštnosti, které je třeba zohlednit při modelování konstrukcí pro addon Model budovy.

Vybrání

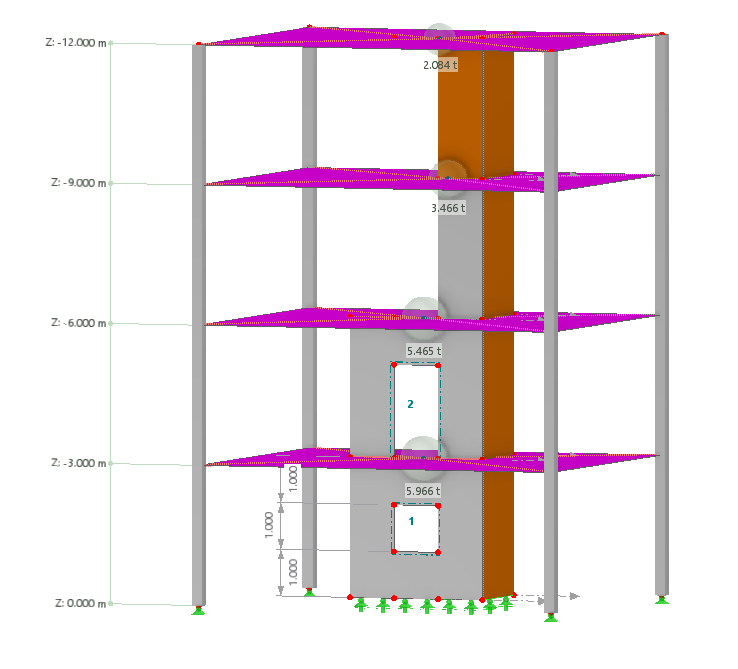

Otvory by neměly být modelovány pomocí základních objektů typu "Otvor". Následující obrázek ukazuje neplatné modelování. V tomto případě není možné zobrazit vnitřní síly pro každý průřez stěny (viz kapitola Výsledky).

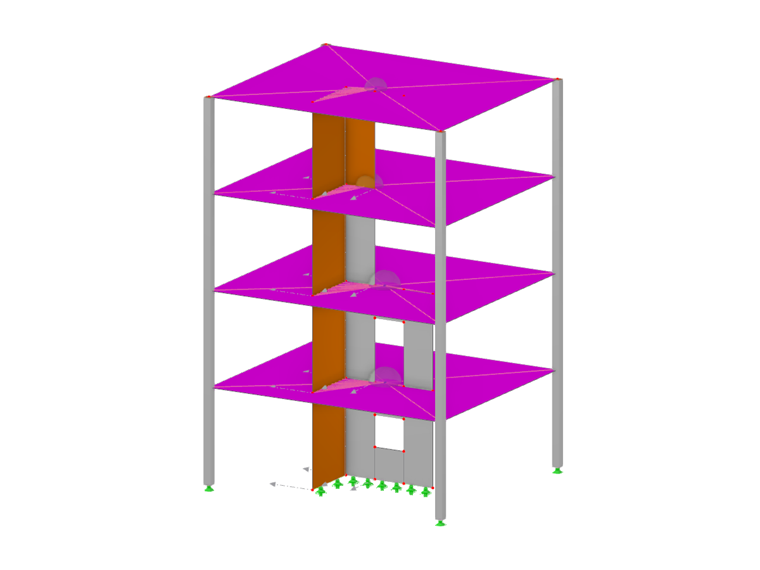

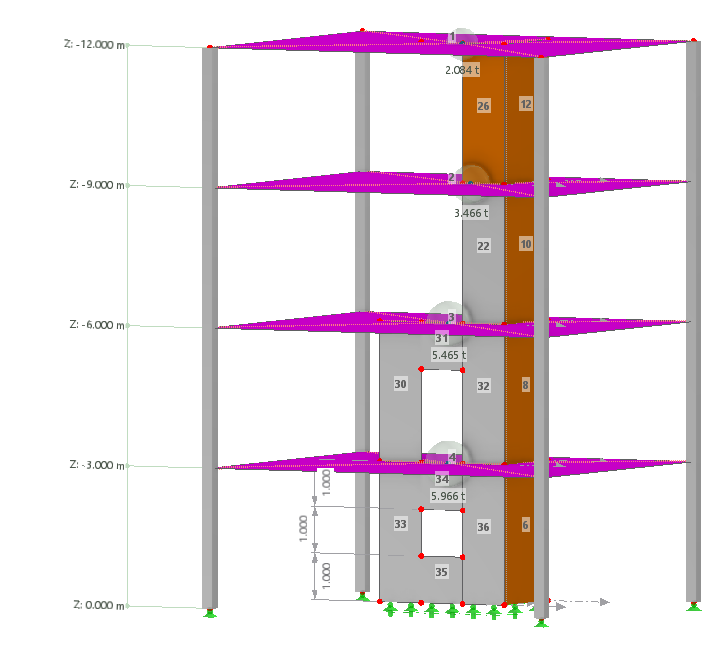

Pokud jsou naproti tomu otvory modelovány pomocí segmentů ploch, jak je znázorněno na následujícím obrázku, lze vnitřní síly zobrazit pro každý průřez stěny.

Tuhé diafragmy

Pokud použijeme pro spojení jednotlivých komponent v podlaží tuhou diafragmu, nelze již definovat podlahu s její skutečnou tuhostí. S typem tloušťky "Standardní" by jinak nebylo možné vytvořit vnitřní tuhé vazby. V tomto případě použijte typ plochy pro přenos zatížení. Tento typ tuhosti je popsán v manuálu k programu RFEM v kapitole Surfaces.

Volba "Tuhá diafragma" umožňuje pevně spojit všechny komponenty podlaží v rovině podlaží. Proto tato možnost není vhodná pro poddajně připojené konstrukční prvky, jako jsou dřevěné rámové konstrukce nebo zděné stěny. V tomto případě vyberte tuhost podlahy --. Pružné spojení pak můžete zohlednit pomocí příslušného modelování, například pomocí liniových kloubů.

Tuhost desky podlaží „Tuhá diafragma“ slouží k tomu, aby byly všechny komponenty podlaží - pruty, plochy a tělesa - spojeny tuhou vazbou v rovině horního bodu desky podlaží. Spojení je provedeno v těžišti podlaží. Rozhodujícím kritériem je tak hmotnost jednotlivých připojených konstrukčních prvků. Proto velmi těžký prut na jedné straně podlaží posune těžiště v příslušném směru.

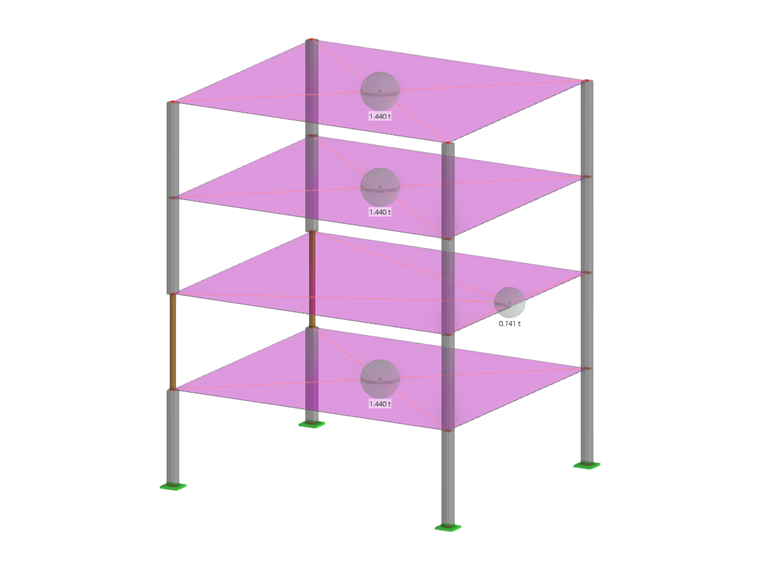

V následujícím modelu jsou na jedné straně druhého podlaží relativně lehké dřevěné pruty. Těžiště se tak přesune na druhou stranu podlahy.

Informace

Posun těžiště vždy závisí na hmotnosti konstrukčních prvků, nikoli na jejich tuhosti.
