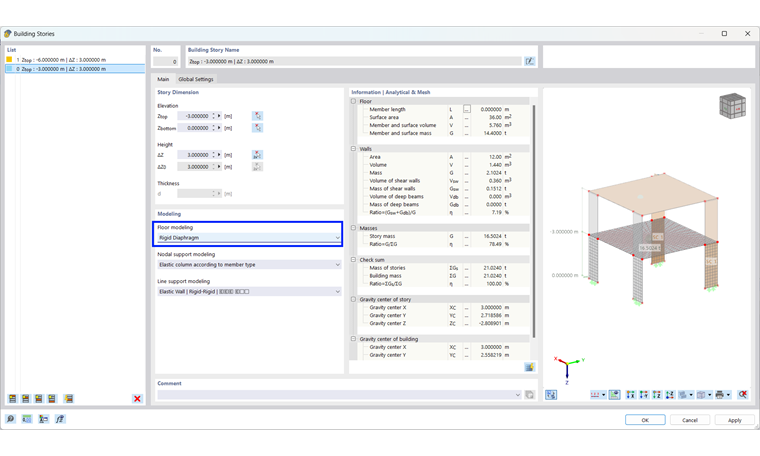

Modelování podlaží 'Tuhá diafragma' vytvoří tuhou diafragmu z uzlových vazeb v každém definovaném podlaží, jak již bylo popsáno v předchozích kapitolách. Za tímto účelem se podlaží rozloží na sady podlaží. Všechny výsledky popsané v předchozí kapitole nebudeme dále vysvětlovat.
Před vysvětlením výsledků vysvětlíme průběh tuhostí na tomto příkladu. Model, který si zde můžete stáhnout, je stejný jako v předchozí kapitole. Jediným rozdílem je zde 'Tuhá diafragma' při modelování podlaží.
Jak již bylo vysvětleno v kapitole Podlaží budov v tomto manuálu, modelování uzlových a liniových podpor může mít velký vliv na výsledky.
Pro ilustraci jsou v referenčním modelu kombinovány výsledky z modelování liniové podpory 'Pevné kloubové podpory' s výsledky výpočtu 'pružné stěny | Kloub-kloub'.
