Моделирование перекрытия жёсткой диафрагмы

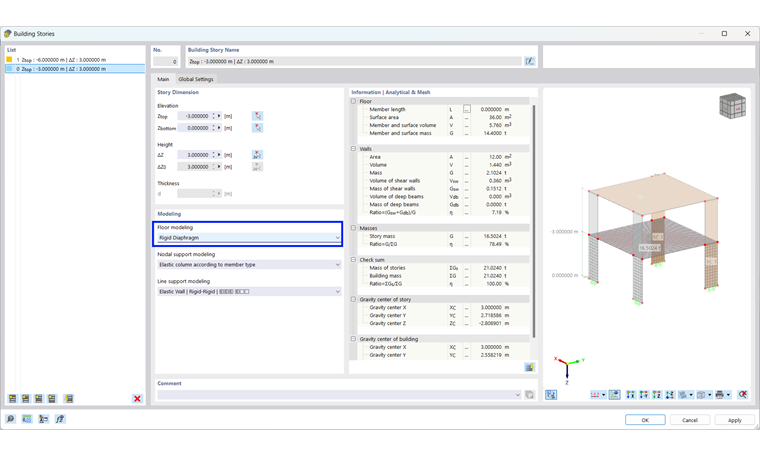

При моделировании этажа 'Жесткая диафрагма' создается жесткая диафрагма из узловых ограничений в каждом заданном этаже, как уже было описано в предыдущих главах. Для этого перекрытие разделяется на блоки перекрытий. Все результаты, объясненные в предыдущей главе, мы не будем пояснять далее.

Перед объяснением результатов, мы покажем на данном примере распределение жесткости. Модель, которую можно здесь скачать, идентична примеру из предыдущей главы. Единственная разница - это 'Жёсткая диафрагма' в моделировании перекрытия.

Как уже объяснялось в разделе «Этажи зданий», моделирование узловых и линейных опор может оказать большое влияние на результаты расчета.

Чтобы показать это, результаты моделирования линейных опор 'неподвижной шарнирной опоры' объединяются с результатами расчета 'упругой стены в эталонной модели | Шарнир-шарнир'.

Инфо

Описание все еще выполняется.
