El modelado de plantas 'Diafragma rígido' crea un diafragma rígido a partir de las coacciones en los nudos en cada planta definida, como ya se ha descrito en los capítulos anteriores. Para esto, el piso se descompone en conjuntos de pisos. Todos los resultados explicados en el capítulo anterior no se explicarán más.

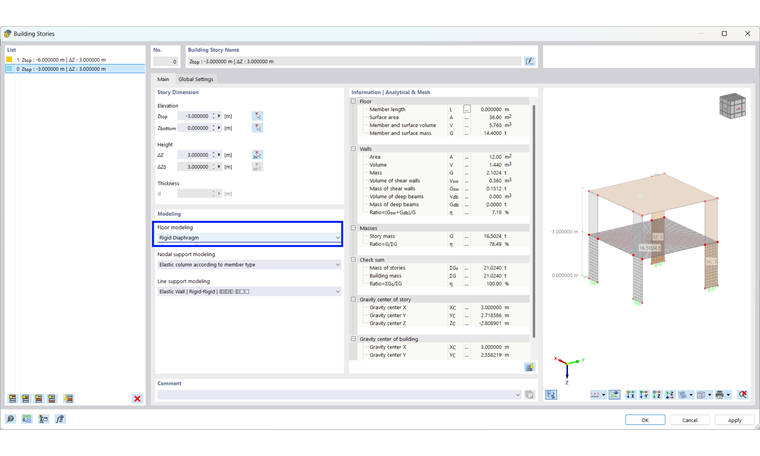

Antes de explicar los resultados, se explicará la distribución de rigideces utilizando este ejemplo. El modelo que puede descargar aquí es idéntico al ejemplo del capítulo anterior. La única diferencia aquí es el 'Diafragma rígido' en el modelado del piso.
Como ya se explicó en el capítulo Plantas del edificio de este manual, el modelado de apoyos en nudos y líneas puede tener una fuerte influencia en los resultados.
Para ilustrar esto, los resultados del modelado de apoyos en línea del 'Apoyo articulado fijo' se combinan con los resultados del cálculo del 'Muro elástico en el modelo de referencia | Articulación-Articulación'.
