El modelado del piso '--' corresponde al modelado conocido de RFEM. No se genera ningún conjunto de pisos o superficie de transmisión de cargas.
Sin embargo, da como resultado una gran cantidad de información mejorada y simplificada debido al modelo de construcción:
- Centros de masa y rigidez
- Masa por planta
- Centro de masas
- Masa acumulada / Centro
- Acciones en la planta
- Esfuerzos en la planta
- Fuerzas delta en planta
- Posición de esfuerzos en la planta resultantes
- Desplomes entre plantas
- Desplazamiento
- Desplome entre plantas delta
- Centro de gravedad de la planta

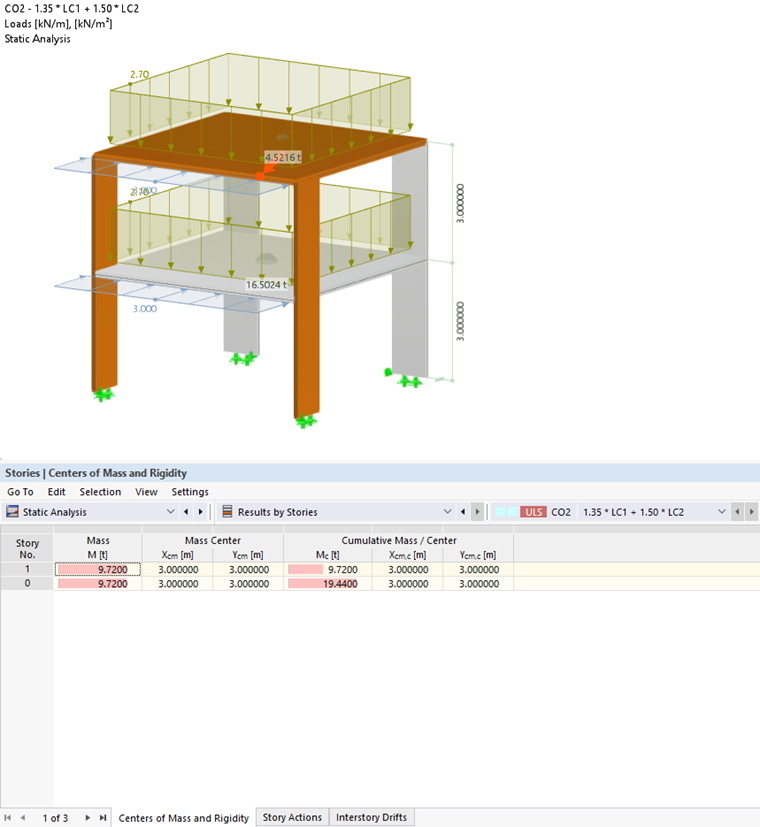

Centros de masa y rigidez
El centro de masa de la misma manera que la masa en la tabla Análisis estático - Resultados por planta - Centros de masa y rigidez se refiere a la masa incluyendo las cargas verticales aplicadas. Para este ejemplo, se aplica una carga superficial de 2,7 kN/m² en la combinación de carga 2. Con un área de 6 mx 6 m, la masa resultante es de 9,72 toneladas. El centro de la masa está en el centro del edificio. Esta salida es útil en el caso de muchas cargas diferentes en una planta.
El centro de masas y la masa se calculan para cada planta definida.
Masa 1 planta en el ejemplo utilizado aquí:
- Dos muros de hormigón, 0.9 t cada uno
- Dos muros de CLT de 0,151 t cada uno
- Techo de hormigón 14,4 t
- 2*0,9+2*0,151+14,4=16,5t
La masa acumulada y su punto central se refieren al piso anterior.

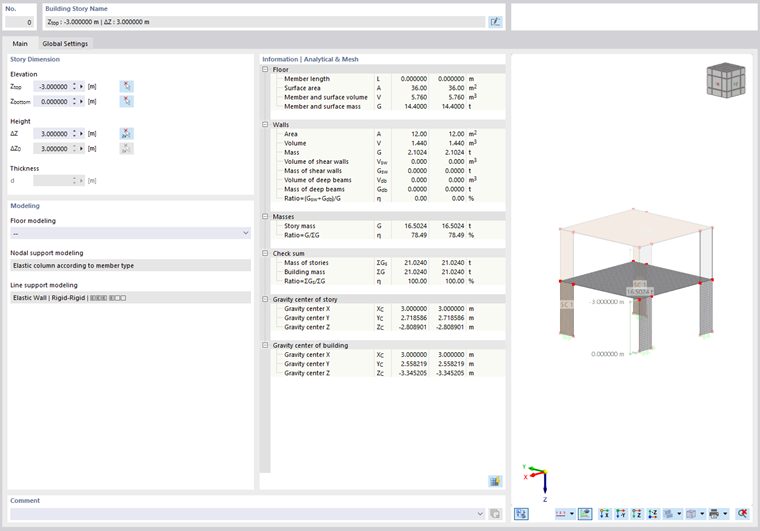

Centro de la planta
El centro de la planta es el centro de gravedad en cada planta. El punto se muestra en el cuadro de diálogo Plantas de edificio y en la tabla Estructura - Modelo de edificio - Planta de edificio.
Para la primera Historia de este ejemplo en dirección Y:
En la siguiente imagen, se puede comparar el resultado del modelo de construcción

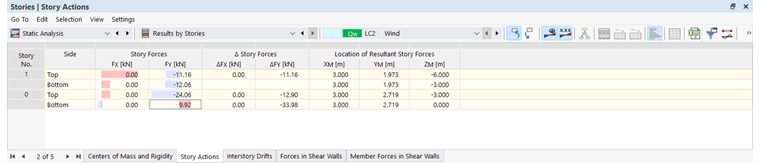

Acciones de la planta
La tabla de resultados Acciones de la planta incluye los esfuerzos de la planta, la diferencia de los esfuerzos de la planta por planta y la posición de los esfuerzos de la planta resultantes.
Los esfuerzos de la planta siempre se muestran para los puntos superior e inferior de una planta. El ejemplo en este capítulo que usa el caso de carga 2 da como resultado una fuerza horizontal en la dirección Y de 2 kN/mx 6 m = 12 kN que se introduce en cada piso. Con una configuración de malla de EF correspondientemente más refinada, este resultado se logra bien, ver la siguiente figura.
Las desviaciones menores en comparación con el cálculo manual resultan del alabeo o giro de los muros en las articulaciones lineales y apoyos lineales.

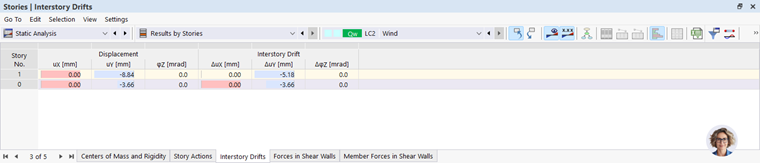

Desplomes entre plantas
De forma similar a la tabla Acción de planta, la tabla Desplazamiento entre plantas enumera los desplazamientos de cada planta y la diferencia en el desplazamiento en cada planta.
En el ejemplo adjunto, el desplazamiento máximo en la planta superior CC2 es de 8,25 mm en la dirección Y global. Dado que el desplazamiento en el piso inferior es de 3,4 mm, se muestra un valor de 4,85 mm como diferencia.

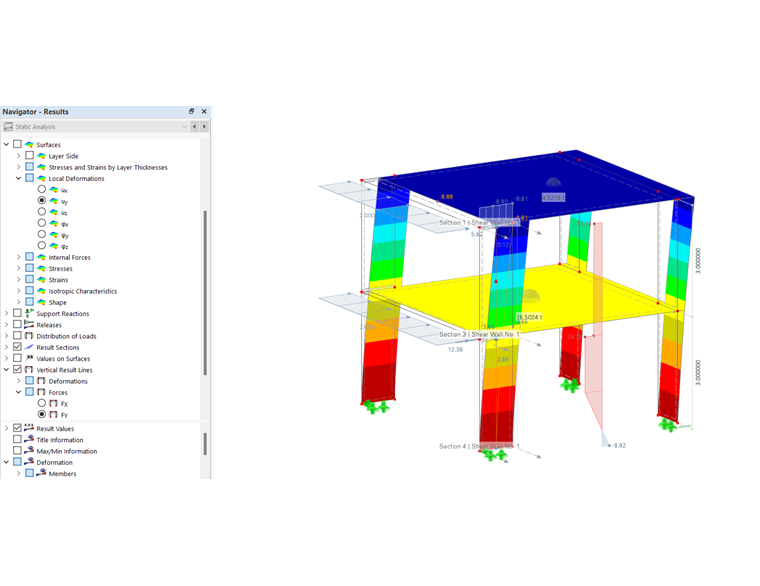

Líneas de resultados verticales
Una vez que se define una Planta de edificio, las Líneas de resultados verticales están disponibles para esta planta en el Navegador - Resultados. Esto le permite también mostrar gráficamente todas las deformaciones y esfuerzos en el piso respectivo.
Muros
La definición de muros y vigas de gran canto se describe en los capítulos anteriores de este manual. En este ejemplo, se define un muro de cortante en el muro de madera contralaminada de la superficie 11 y 12.
Una vez que se definen los muros de cortante, se muestran dos tablas de resultados adicionales.

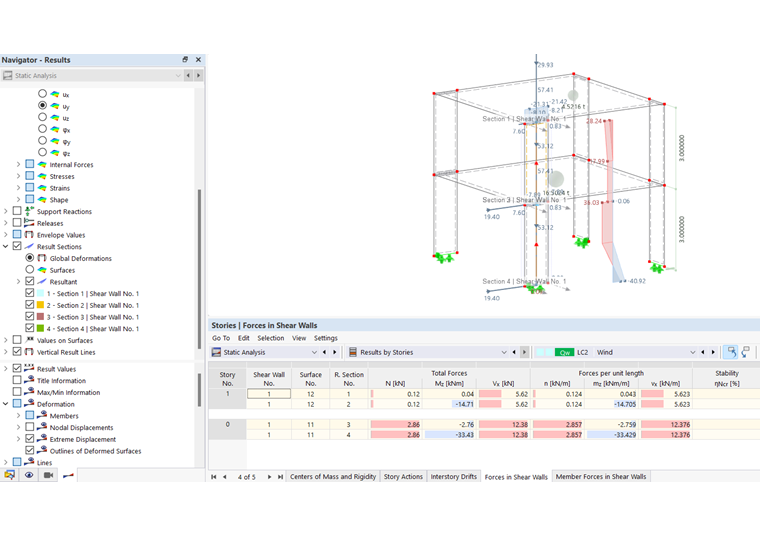

La tabla -Fuerzas en muros- muestra las fuerzas totales y las fuerzas por unidad de longitud.
Estos esfuerzos se convierten en esfuerzos en barras en la tabla Fuerzas en barras en muros utilizando una barra de resultados. Estas fuerzas también se utilizan para el cálculo de los muros de cortante en el complemento Cálculo de hormigón o de madera. Además, estos esfuerzos están disponibles en el Navegador - Resultados como esfuerzos internos normales de barra.
Además, los muros de cortante generan automáticamente secciones de resultados en los puntos superior e inferior de la planta. Entre otras cosas, aquí también se muestra gráficamente la Fuerza resultante de un muro.

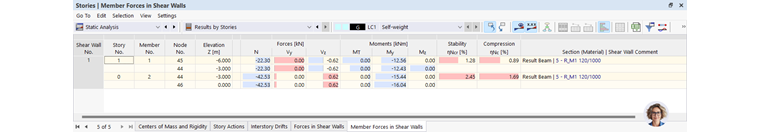

La tabla Fuerzas en barras en muros muestra la carga de compresión crítica porcentual así como la compresión. En este ejemplo, se calcula en el caso de carga 1 de la siguiente manera:
ηNcr =N/Ncr =22,3 kN/1 737 kN=1,28 %
El pilar ηNc se calcula a partir del esfuerzo de compresión admisible dividido por el esfuerzo de compresión existente.
ηNc =N/Nc =22,3 kN/2.520 kN=0,89 %
Nc =fck =2,1 kN/cm²*1200 cm²=2 520 kN
