El complemento detecta automáticamente si hay muros de planta desde el punto más alto al más bajo de la planta de forma continua, generándose una sección de resultados horizontal designada como Muro de cortante. Se crean secciones verticales para muros discontinuos llamados "Enjutas". Los resultados se muestran para todas las secciones generadas.
El concepto de las secciones de resultados se describe en el capítulo Secciones de resultados del manual de RFEM. Como de costumbre, puede mostrar y ocultar las secciones de resultados en "Navegador - Mostrar". Las opciones para evaluar las secciones de resultados para las plantas individuales del edificio se ajustan a las propiedades del complemento.

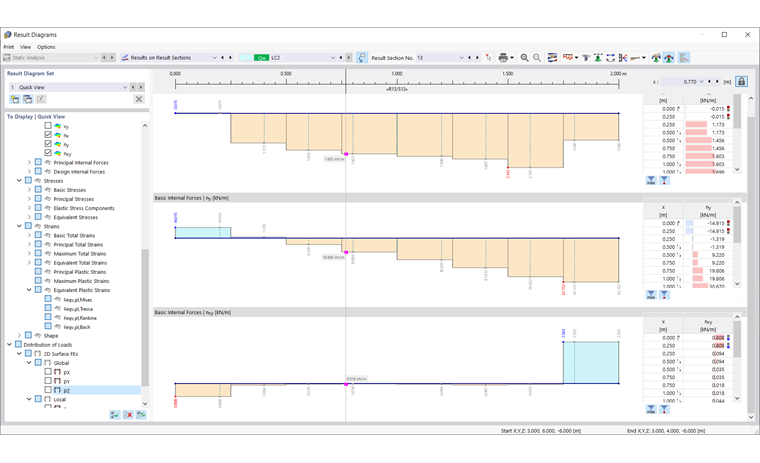

La siguiente imagen muestra los diagramas de resultados de los momentos de superficie nx, ny y nxy, que se encuentran en la tercera planta para el muro de cortante 13 del ejemplo Modelo de edificio. Secciones de resultados. En el navegador de la ventana "Diagramas de resultados" también puede seleccionar otros tipos de resultados para la visualización.
Los diagramas y valores de una sección de resultados también se pueden mostrar en el modelo. La siguiente imagen muestra de nuevo el muro de cortante 13 con el esfuerzo axil en ny. Puede cambiar entre los diferentes resultados cambiando entre las categorías "Deformaciones globales", "Superficies" y "Distribución de cargas". En el caso de la categoría "Superficies" seleccionada para la imagen, el tipo de resultado determina si se muestra una fuerza o tensión interna.

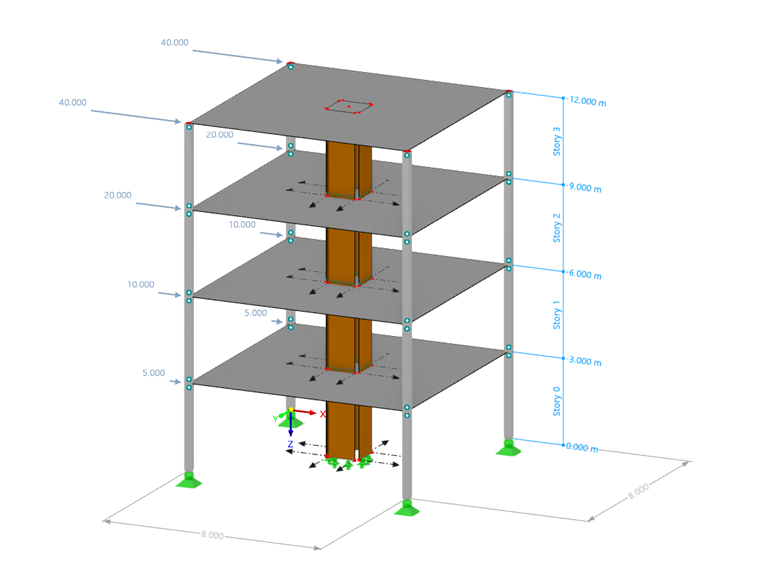

El ejemplo Edificio presenta más resultados que son posibles con secciones de resultados. Este edificio consta de cuatro plantas con las dimensiones básicas de 8 m × 8 m. Cada planta tiene 3 m de altura. El edificio es simétrico. Los muros de cortante individuales del núcleo de refuerzo del edificio se encuentran exactamente en el centro del edificio. No están conectados entre sí. Los muros de cortante se apoyan de forma fija con rigidez en la planta baja.
Los materiales y dimensiones de los componentes estructurales son los siguientes:
- Losas fabricadas de hormigón armado C20/25, d = 20 cm
- Pilares de hormigón armado C20/25, 24/24 cm
- Núcleo de refuerzo del edificio construido de madera contralaminada con 5 capas de C24, d = 20 cm, 1 m de longitud
La pared de madera contralaminada se conecta a las losas con una liberación de giro (φx = 0) a través de articulaciones lineales. En los cuatro nudos de las esquinas exteriores del edificio, hay pilares de hormigón armado como pilares articulados fijos con rótulas. Este modelo no tiene rigideces de losa de planta de tipo "Enlace rígido".
El edificio se analiza para dos casos de carga. En el caso de carga 1, se aplica una carga superficial de 1 kN/m² a cada planta. En el caso de carga 2, se aplica una carga en nudo de5 kN, 10 kN, 20 kN y 40 kN, que se incrementa desde la planta baja hasta el piso superior, en la dirección X global.
El tamaño de la malla de EF se selecciona para que sea de 14 cm para obtener los efectos de deformación más bajos posibles y aún tener las masas y los desplazamientos calculados disponibles rápidamente.
El centro de gravedad está exactamente en el centro con las direcciones X e Y iguales a 4 m. Para una evaluación prevista de las deformaciones, se define un nudo adicional en cada planta.

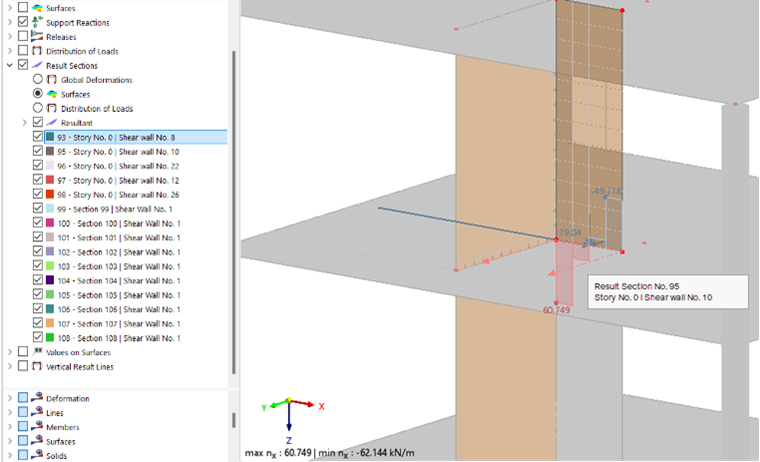

En "Navegador - Resultados", puede elegir entre tres tipos de resultados básicos (consulte la imagen Sección de resultados en el modelo):
- Deformaciones globales
- Superficies
- Distribución de carga
Puede seleccionar las deformaciones globales como de costumbre en Navegador - Resultados en la categoría superior.

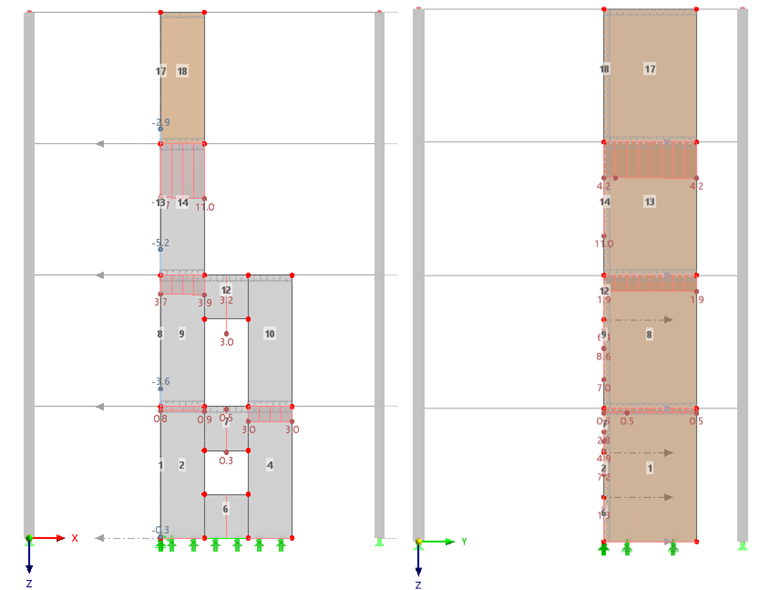

Para el edificio, el desplazamiento de las plantas individuales en el caso de carga 2 es de interés. La siguiente imagen muestra las deformaciones en las direcciones Y y X.

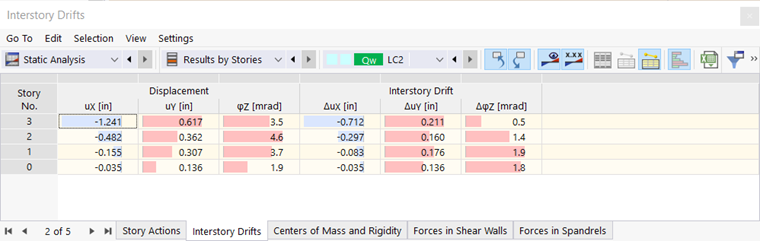

También puede evaluar las deformaciones de una planta en la tabla "Desplomes entre plantas", que está disponible en la categoría "Análisis estático" y en la subcategoría "Resultados por planta".
