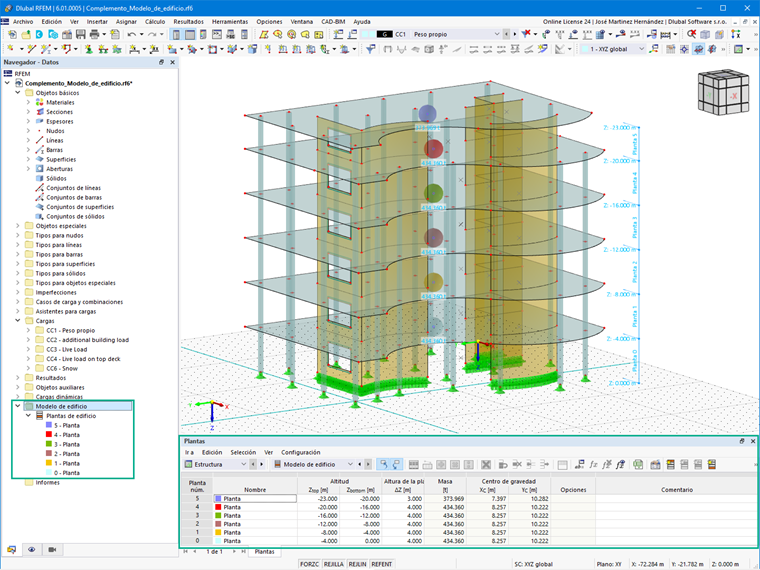

El complemento Modelo de edificio le permite definir y manipular un edificio por medio de plantas. Es especialmente adecuado para edificios de varias plantas con planos de planta lo más regulares posible. Las plantas se pueden ajustar de muchas formas. La información sobre las plantas, así como el modelo completo (centro de gravedad) se muestra en tablas y gráficos.
Este manual describe el complemento Modelo de edificio para el programa RFEM 6.
Característica del producto
Característica del producto
Al generar muros de cortante y vigas de gran canto, puede asignar no solo superficies y celdas, sino también barras.
En el cálculo de modelos de edificios, puede omitir aberturas con un área determinada. Esta función se puede activar en la configuración global de las plantas del edificio. Aparecerá un mensaje de advertencia que indica que se han omitido las aberturas.
El modelo de construcción se calcula en dos fases:
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
Los muros de cortante y las vigas de gran canto del modelo de edificio están disponibles como objetos independientes en los complementos de cálculo. De esta manera, es posible un filtrado más rápido de los objetos en los resultados, así como una mejor documentación en el informe.
