Ejemplo de envolvente de sumas escaladas de hormigón
5 estrellas | ||
4 estrellas | ||
3 estrellas | ||
2 estrellas | ||
1 estrella |

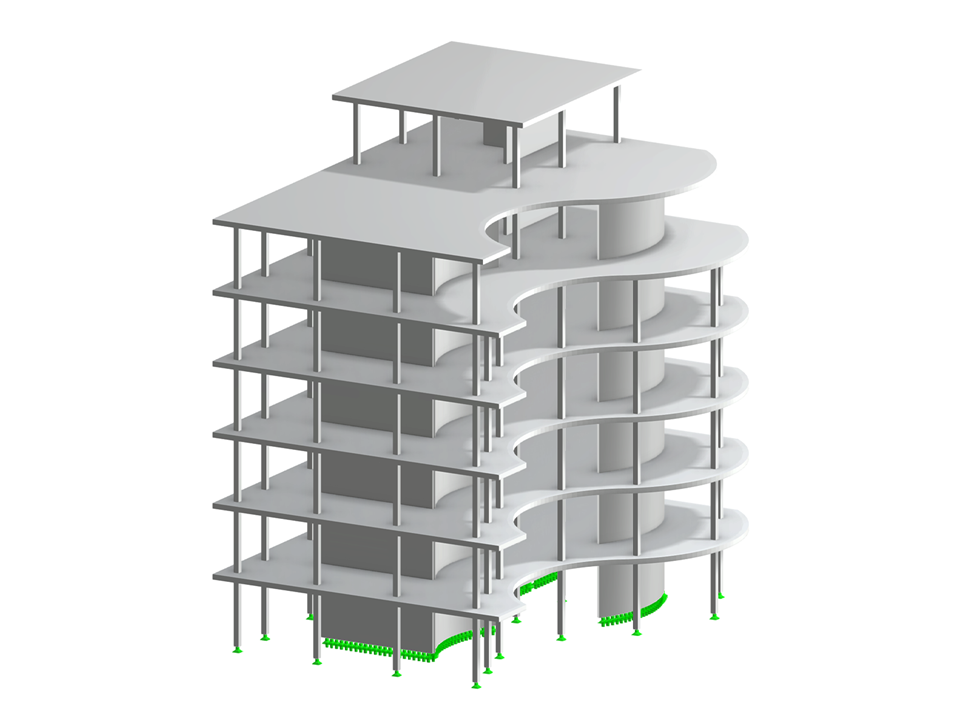

Edificio de hormigón de varios pisos
Número de nudos | 258 |
Número de líneas | 281 |
Número de barras | 121 |
Número de superficies | 53 |
Número de sólidos | 0 |
Número de casos de carga | 7 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 2733,234 t |
Dimensiones (métricas) | 21,000 x 28,000 x 26,000 m |
Dimensiones (imperiales) | 68.9 x 91.86 x 85.3 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.

.png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)



En RFEM 6, existe un control jerárquico entre las superficies de transmisión de cargas y los pisos en el modelo de edificio. Por lo tanto, también son posibles los muros compuestos de superficies de transmisión de cargas, para considerar muros cortina, por ejemplo.

Al generar muros de cortante y vigas de gran canto, puede asignar no solo superficies y celdas, sino también barras.

El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que se pueden diseñar como barras según la norma seleccionada en el complemento Cálculo de hormigón para RFEM 6.

Hay varias herramientas de modelado disponibles para elementos en modelos de edificios:
- Línea vertical
- Pilar
- Muro
- Viga
- Piso rectangular
- Piso poligonal
- Abertura de piso rectangular
- Abertura de piso poligonal
Esta característica le permite definir el elemento en el plano del terreno (por ejemplo, con una capa de fondo) con la creación de elementos múltiples asociada en el espacio.
