Software para simulación de viento y generación de cargas de viento en estructuras

La validación de las simulaciones de CFD con datos experimentales mejora la precisión al comparar los resultados de la simulación con las condiciones del mundo real. Este proceso identifica discrepancias, lo que permite ajustes para mejorar la fiabilidad del modelo. En última instancia, genera confianza en la capacidad de la simulación para predecir escenarios de carga de viento.

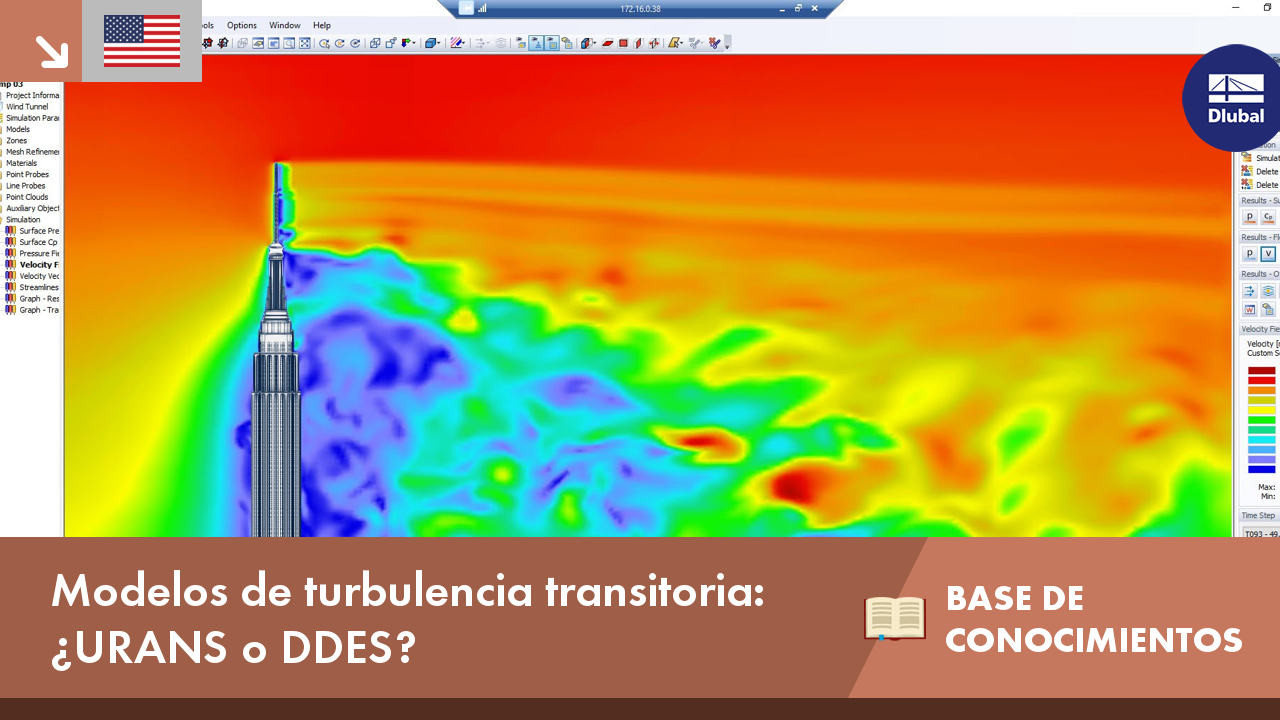

En ingeniería estructural, la predicción de los efectos de los flujos de viento turbulentos en las estructuras es crucial para la seguridad y el rendimiento. El modelado de la turbulencia en la dinámica de fluidos computacional (CFD) ayuda a simular estas interacciones. Engineers must choose a practical turbulence model by balancing efficiency, accuracy, and applicability. Los modelos comunes incluyen el promedio de Reynolds de Navier-Stokes (RANS), el promedio de Reynolds inestable de Navier-Stokes (URANS) y la simulación de remolinos separados retardados (DDES). RANS es robusto y rentable para flujos estacionarios, URANS captura fenómenos dependientes del tiempo para inestabilidades moderadas y DDES, un híbrido de RANS y Large Eddy Simulation (LES), resuelve estructuras turbulentas complejas. Comprender las fortalezas y limitaciones de cada modelo ayuda a los ingenieros a seleccionar el mejor enfoque para sus aplicaciones.

Cuando las presiones superficiales inducidas por el viento en un edificio están disponibles, se pueden aplicar en un modelo estructural en RFEM 6, procesar con RWIND 2 y usar como cargas de viento para el análisis estático en RFEM 6.

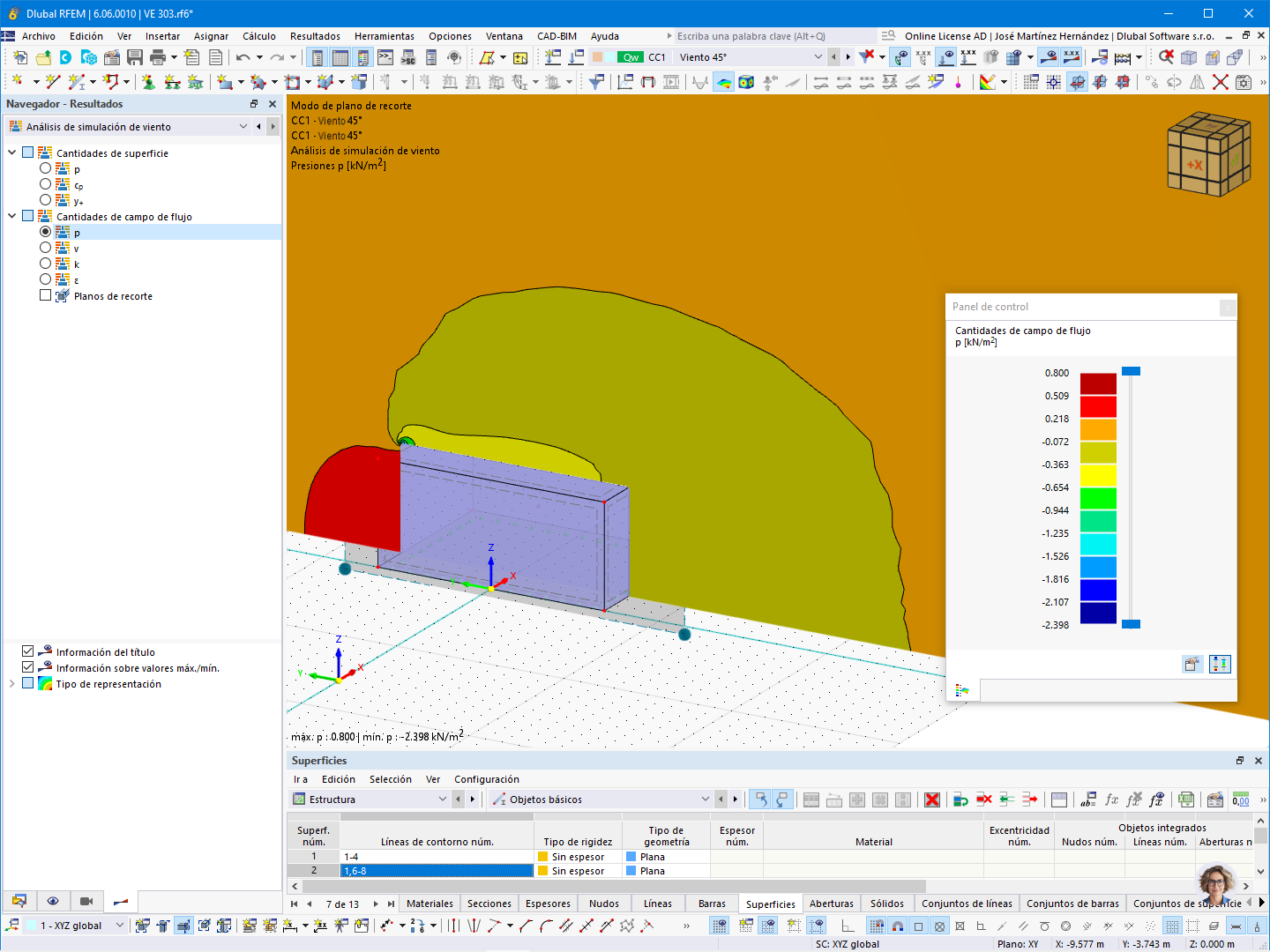

En RFEM y RSTAB, puede visualizar los valores del campo de flujo de presión, velocidad, energía cinética de turbulencia y velocidad de disipación de turbulencia para la simulación de viento.

Los planos de recorte están alineados con la dirección del viento respectiva.

• Ir al vídeo explicativo

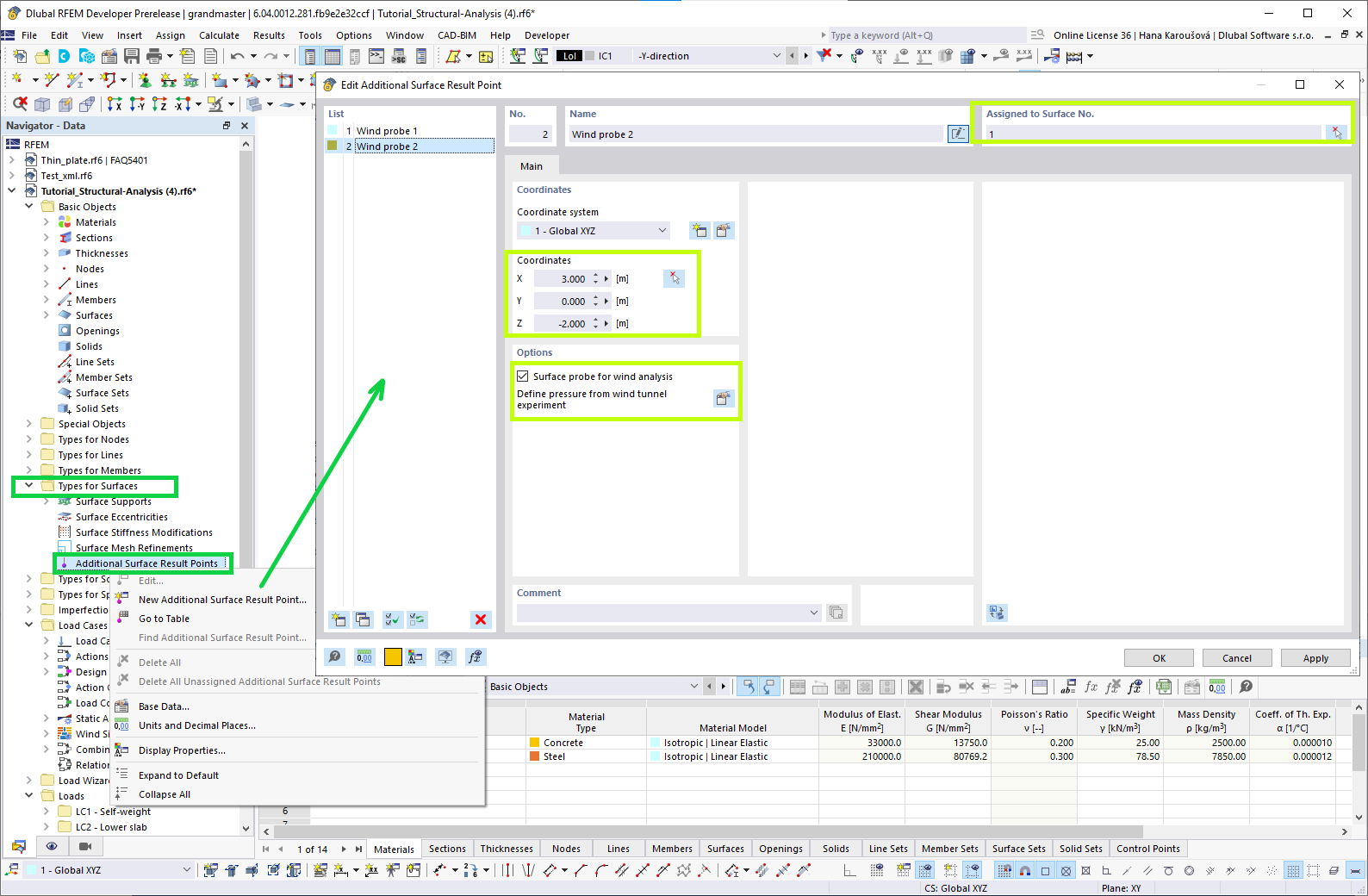

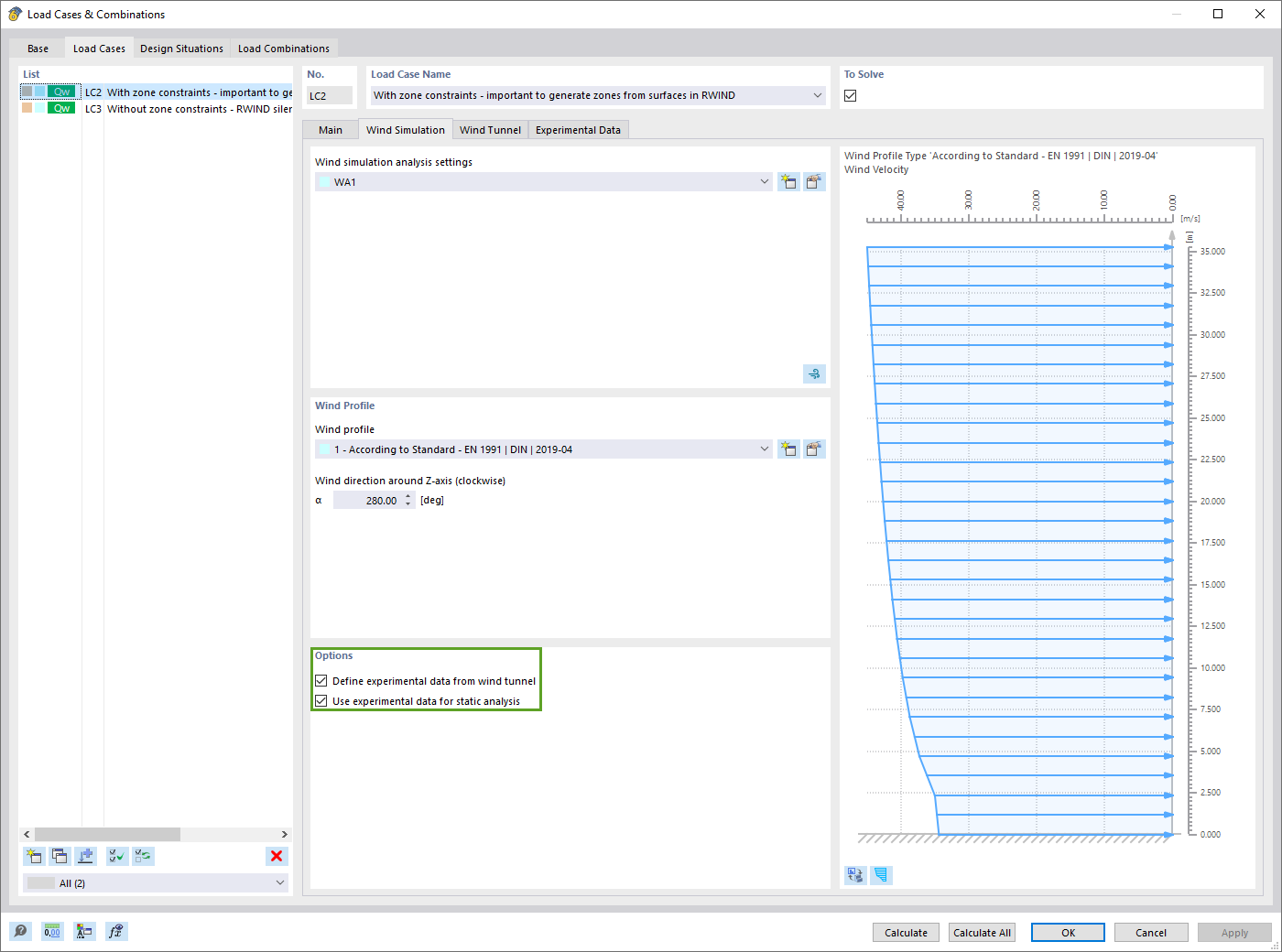

Si ha determinado experimentalmente las presiones superficiales disponibles para un modelo, puede aplicarlas a un modelo estructural en RFEM 6, procesarlas en RWIND 2 y usarlas como cargas de viento en el análisis estructural de RFEM 6.

Puede encontrar cómo aplicar los valores determinados experimentalmente en este artículo de la base de datos de conocimientos: Análisis estático con cargas de viento a partir de presiones medidas experimentalmente utilizando RWIND 2 y RFEM 6

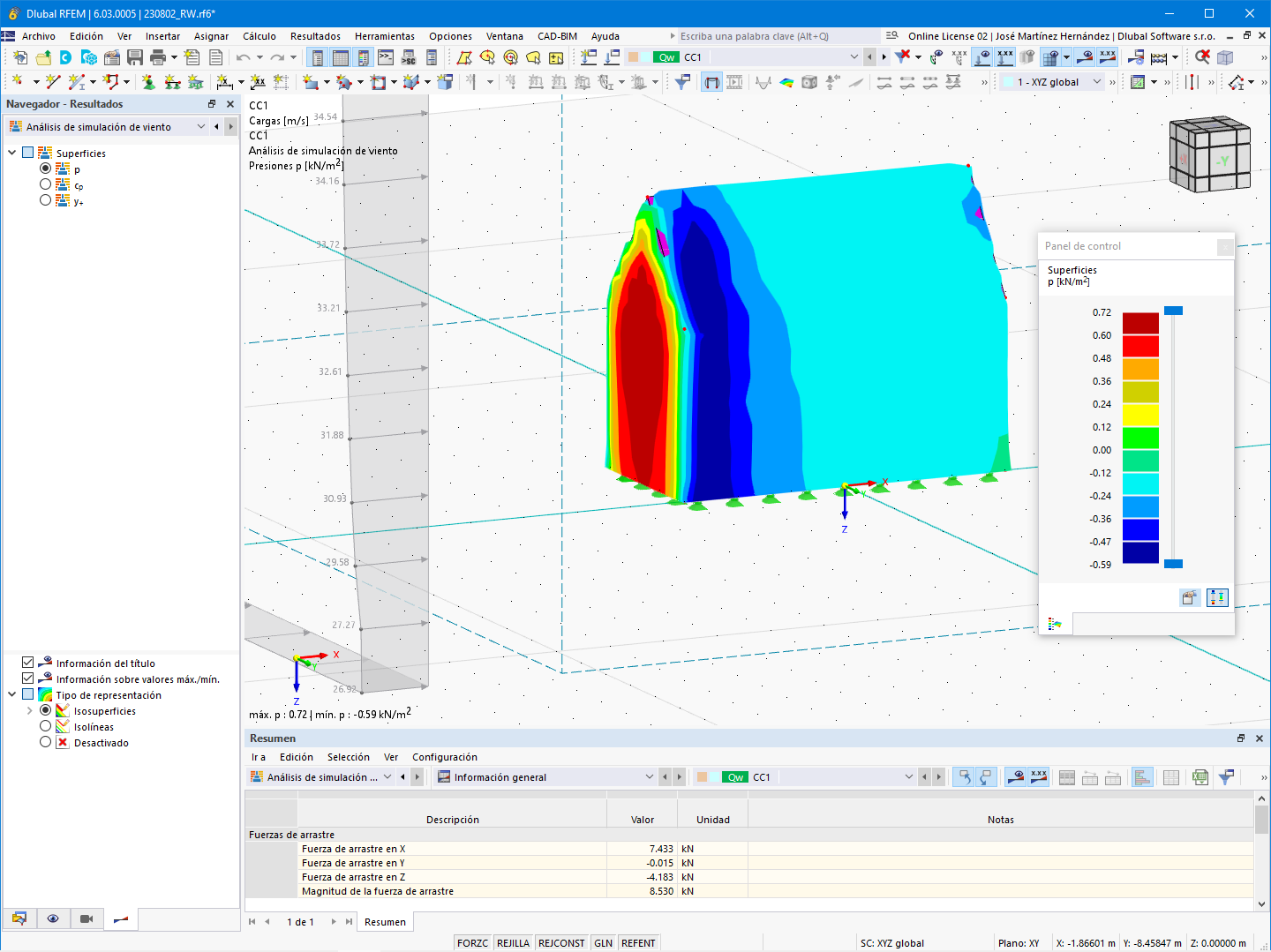

Puede mostrar los resultados de RWIND directamente en el programa principal. En el Navegador - Resultados, seleccione el tipo de resultado "Análisis de simulación de viento" de la lista superior.

Actualmente, están disponibles los siguientes resultados, que se refieren a la malla computacional de RWIND:

• Presión superficial
• Coeficiente cp de la superficie
• Distancia al muro y+ (flujo estacionario)

Ir al vídeo explicativo
