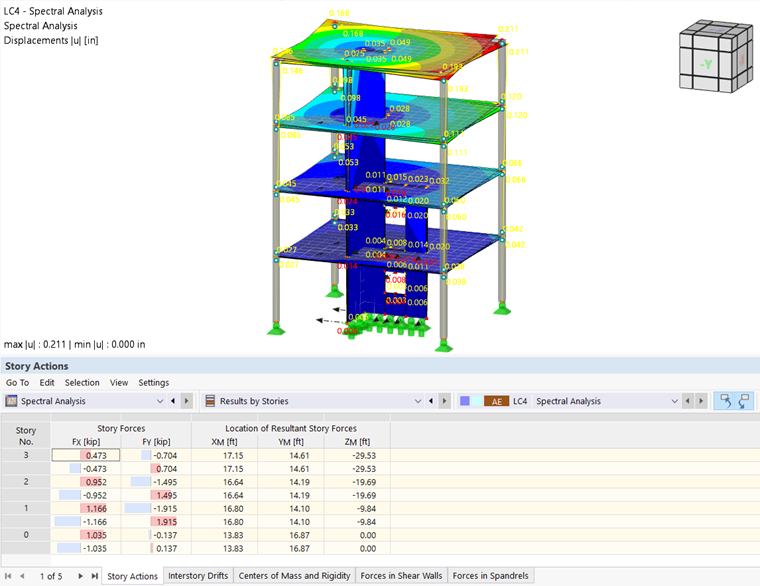

El complemento Modelo de edificio es una herramienta útil no solo para el análisis estructural, sino también para el análisis dinámico. Por lo tanto, las tablas de resultados descritas en el capítulo Resultados por planta también se integran en la categoría Análisis espectral de un análisis dinámico tan pronto como estén disponibles los resultados.
Las tablas en sí son idénticas a las del análisis estático. Los valores resultantes se preparan especialmente para el análisis dinámico.

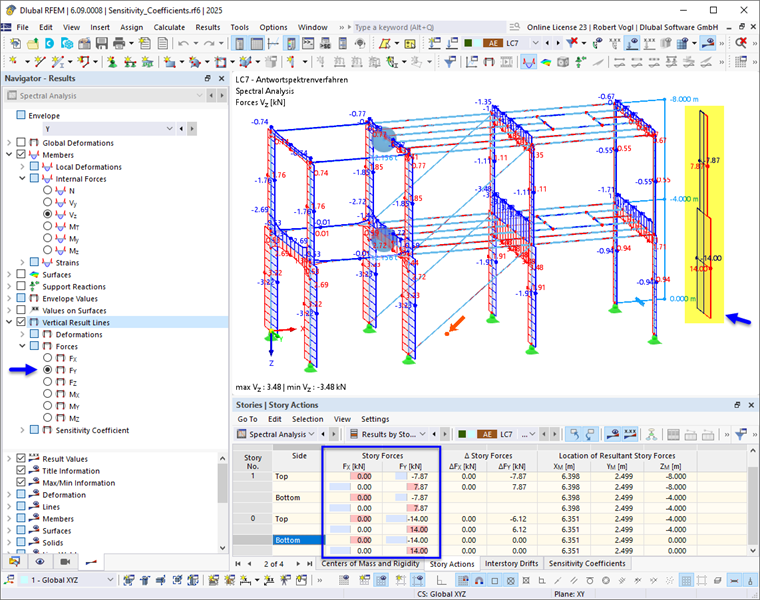

Los esfuerzos del cortante transversal se pueden evaluar gráficamente, así como en la tabla: En el Navegador - Resultados, seleccione la casilla de verificación Líneas de resultados verticales y expanda las opciones para esfuerzos.
Los esfuerzosFX yFY representan las cargas de cortante horizontales como resultado de una integración de los esfuerzos internos. El cortante sísmico total se indica en el punto más bajo de la línea de resultados.
