L'add-on Modello edificio è uno strumento utile non solo per l'analisi strutturale, ma anche per l'analisi dinamica. Pertanto, le tabelle dei risultati descritte nel capitolo Risultati per piano sono integrate anche nella categoria Analisi spettrale di un'analisi dinamica non appena i risultati sono disponibili.
Le tabelle stesse sono le stesse dell'analisi statica. I valori dei risultati sono preparati appositamente per l'analisi dinamica.

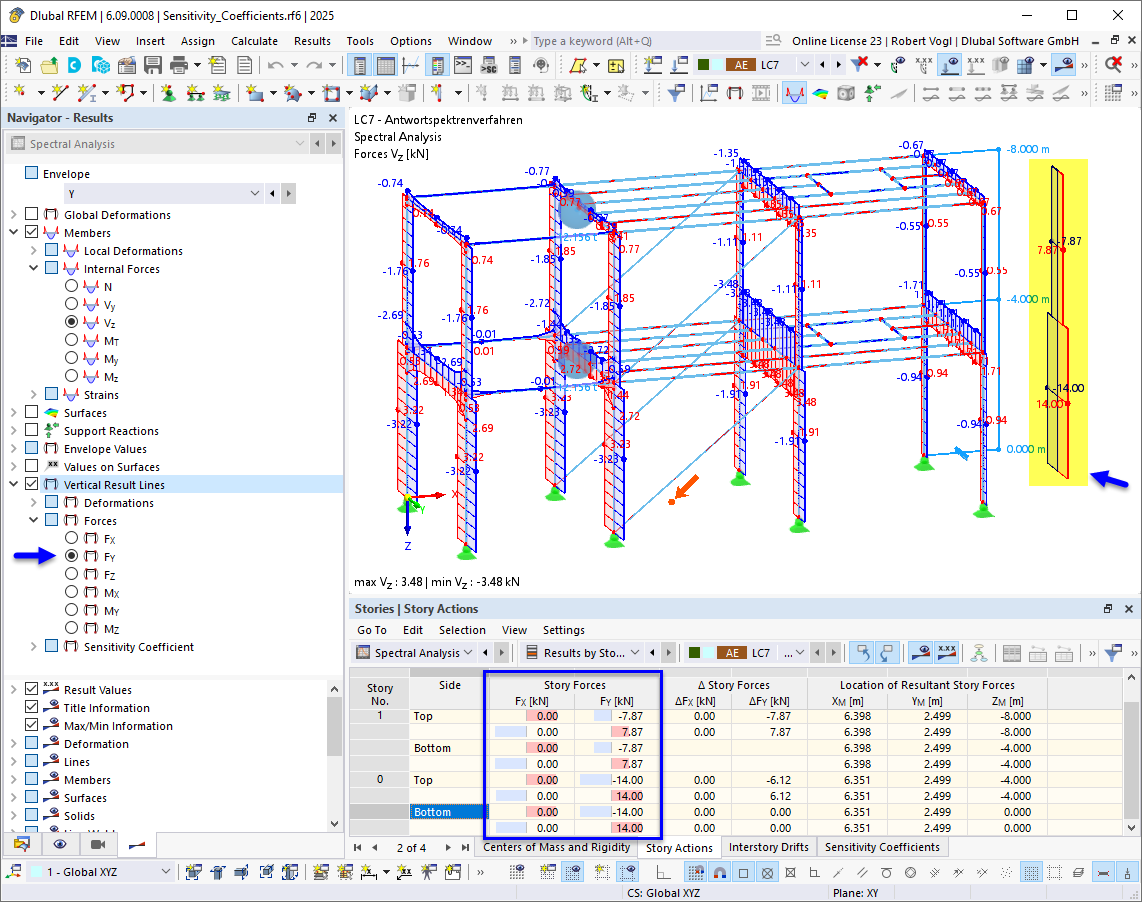

Le forze del taglio trasversale possono essere valutate graficamente e nella tabella: Nel navigatore - Risultati, selezionare la casella di controllo Linee verticali dei risultati ed espandere le opzioni per le forze.
Le forze FX e FY rappresentano i carichi di taglio orizzontali come risultato di un'integrazione delle forze interne. Il taglio sismico totale è indicato nel punto più basso della linea di risultato.
