Questo capitolo descrive come creare e gestire i piani.

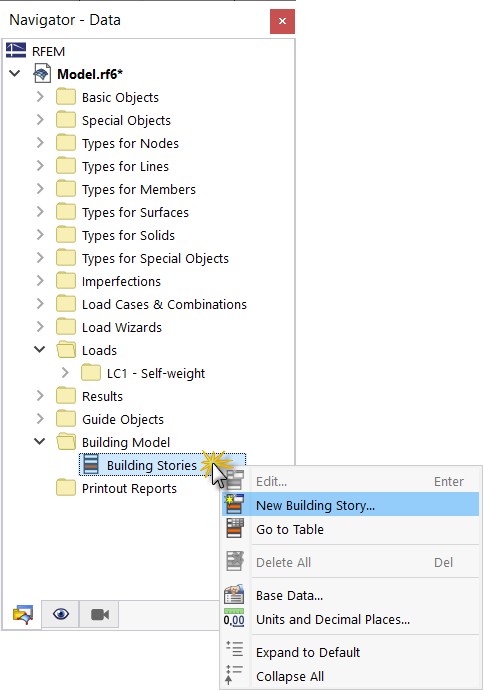

Non appena si attiva l'add-on Modello edificio in Modello - Dati di base, è possibile creare un nuovo piano dell'edificio nel Navigatore - Dati nella categoria 'Modello edificio' : Fare clic con il pulsante destro del mouse sulla voce Piani dell'edificio nella categoria 'Piani dell'edificio'. Seleziona l'opzione Nuovo piano dell'edificio nel menu di scelta rapida.
Ora è possibile definire i singoli piani nella finestra di dialogo 'Piani dell'edificio'.
Dimensione del piano
È possibile inserire l'altezza del piano manualmente o utilizzare il
per definirlo graficamente nel modello facendo clic su due nodi.
Modellazione
Per ogni piano sono possibili specifiche aggiuntive che è possibile ridefinire o modificare in questa finestra di dialogo. Le singole opzioni sono descritte nel capitolo Modellazione.
Informazioni | Analitico e mesh
In quest'area, puoi trovare informazioni specifiche sul piano selezionato nell'"elenco" a sinistra. La prima colonna di valori elenca le informazioni analitiche sul piano, la seconda colonna elenca le informazioni calcolate sulla base della mesh EF generata.
grafico
Nell'area destra della finestra di dialogo, è possibile visualizzare un disegno statico dell'altezza del piano e un'immagine dinamica del piano corrente in 3D. Con il pulsante
per passare tra le due opzioni di visualizzazione. La vista 3D fornisce le solite opzioni per il controllo del grafico, come in RFEM.
