Modellazione del piano

In questo capitolo, le opzioni di modellazione del piano e i loro effetti sulle rigidezze sono spiegati utilizzando un semplice esempio.

Edifici

  • due piani con h = 3 m ciascuno
  • Durata: 6 m
  • Larghezza: 6 m
  • due pareti con l = 1 m ciascuna in XLAM e d = 12 cm; orientamento globale Y
  • due pareti con l = 1 m ciascuna, realizzate in calcestruzzo C20/25 con d = 12 cm; orientamento globale X
  • Soffitto primo piano: Calcestruzzo C20/25 con d = 16 cm
  • Soffitto 2° piano: XLAM con d = 16 cm
  • Collegamento tra soletta e parete: Incernierato
  • Vincoli est. delle linee: fisso in direzione verticale, locale
  • un vincolo esterno del nodo per ogni parete, globalmente in X e Y
  • CC1: 2 kN/m² per lastra in direzione Z, senza considerare il peso proprio automatico
  • CC2: 2 kN/m in direzione Y per la linea di contorno su ogni piano

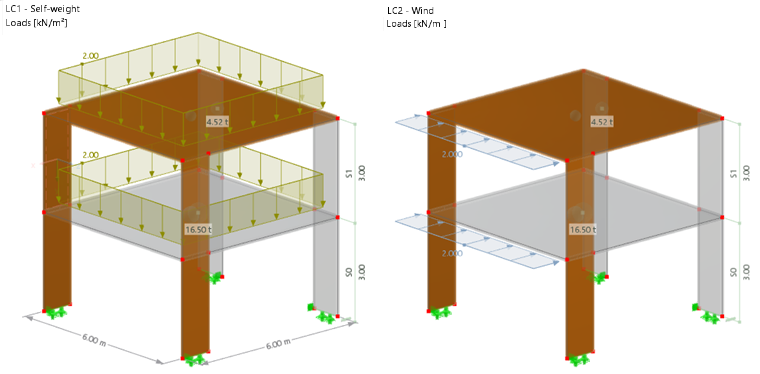

Modello
Modello

L'edificio è anche disponibile per il download nei capitoli seguenti.
