Stazione a monte della funivia 3S, resistente ai carichi di neve, vento e alle cabine passeggeri
  • Descrizione
  • Recensioni (0)

La stazione di sommità della funivia 3S è una struttura che deve resistere a carichi importanti di neve e vento, oltre ai carichi dei cavi che trasportano le cabine passeggeri. Si tratta di un progetto cliente con un design particolare per garantire la sicurezza e il comfort degli utenti. Questo tipo di stazione è essenziale per il funzionamento efficace dei sistemi di trasporto via cavo in montagna.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

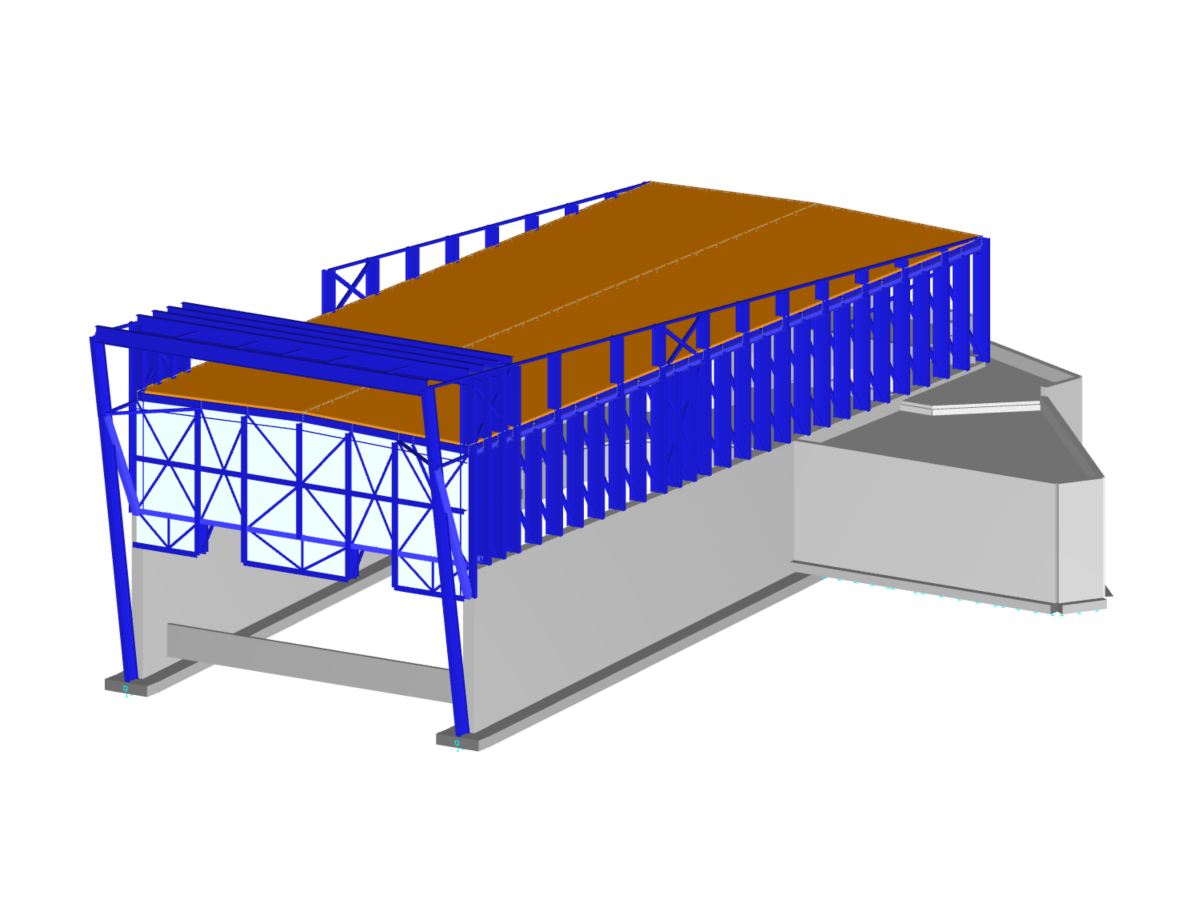

Funivia 3S – Stazione alpina 3S a 3200 m.

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 675
Numero di linee 1168
Numero di aste 680
Numero di superfici 56
Numero di casi di carico 10
Nr. di combinazioni di carico 1
Nr. di combinazioni di risultati 21
Peso totale 4294,472 t
Dimensioni (metriche) 62.961 x 40.861 x 20.263 m
Dimensioni (imperiali) 206.56 x 134.06 x 66.48 feet
Versione del programma 5.33.01
