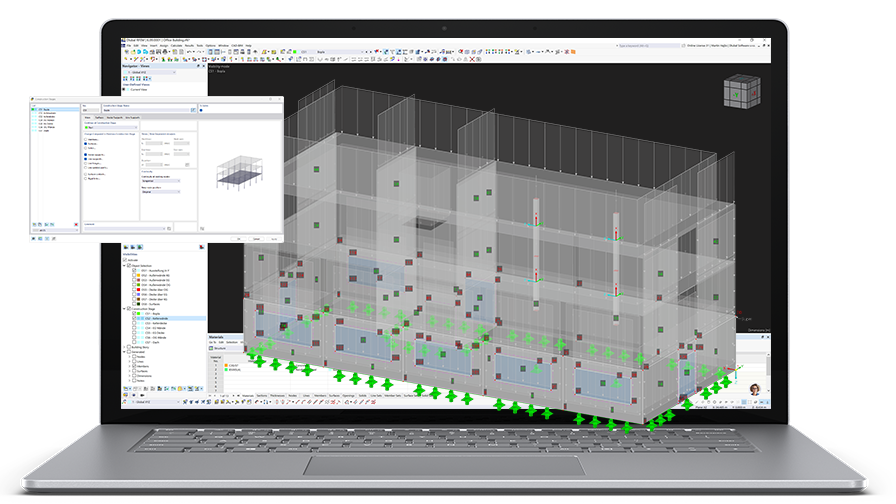

Soluzione per le fasi costruttive

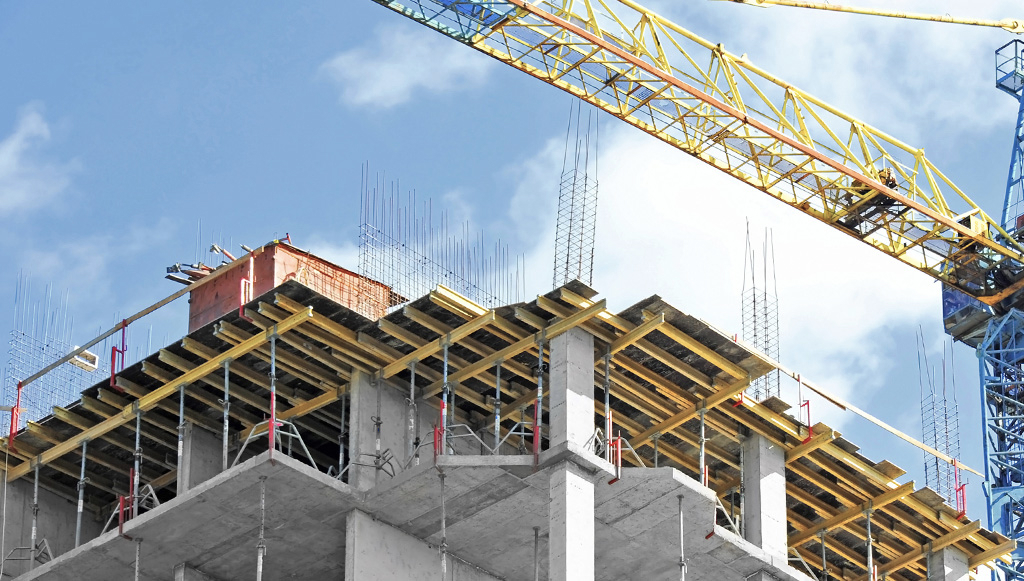

Fasi costruttive
Analisi delle fasi costruttive (CSA) per RFEM 6
Add-on
L'add-on Analisi delle fasi costruttive (CSA) consente di considerare il processo di costruzione di strutture (aste, superfici e strutture solide) in RFEM.
Assistenza tecnica e formazione
Offriamo un supporto professionale e molti servizi per aiutarti a trovare una soluzione rapida ed efficiente per i tuoi progetti.
Non hai ricevuto aiuto da Mia? Contatta i nostri team di supporto:
Supporto tecnico | Ufficio vendite
Supporto tecnico | Ufficio vendite
![KB 001825 | WebService & API per l'analisi delle fasi costruttive](/it/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.
![Spostamenti globali per l'intero modello](/it/webimage/030251/3278769/2_EN.png?mw=512&hash=8a6981b36c375db03247d20825dc80df4ca9124b)
L'add-on Analisi delle fasi costruttive (CSA) consente la verifica di aste, superfici e strutture solide in RFEM 6 considerando le fasi costruttive specifiche associate al processo costruttivo. Questo è importante poiché gli edifici non sono costruiti tutti contemporaneamente, ma dalla combinazione graduale di singole parti strutturali. Le singole fasi in cui elementi strutturali, così come i carichi, sono aggiunti all'edificio sono dette fasi costruttive, mentre il processo stesso è chiamato processo costruttivo.
Pertanto, lo stato finale della struttura è disponibile al completamento del processo di costruzione; ovvero alla fine di tutte le fasi costruttive. Per alcune strutture, l'influenza del processo costruttivo potrebbe essere significativa e dovrebbe essere considerato in modo da evitare errori nel calcolo. Una panoramica generale dell'add-on CSA è fornita nell'articolo della Knowledge Base intitolato "Considerazione delle fasi costruttive in RFEM 6" .
Pertanto, lo stato finale della struttura è disponibile al completamento del processo di costruzione; ovvero alla fine di tutte le fasi costruttive. Per alcune strutture, l'influenza del processo costruttivo potrebbe essere significativa e dovrebbe essere considerato in modo da evitare errori nel calcolo. Una panoramica generale dell'add-on CSA è fornita nell'articolo della Knowledge Base intitolato "Considerazione delle fasi costruttive in RFEM 6" .
![Construction Stages in RFEM 6](/it/webimage/026130/3182044/1._Construction_Stages.png?mw=512&hash=bc4b40db376f830a5be0a7d113fa3604599f9767)
Il calcolo di strutture complesse mediante il software di analisi degli elementi finiti viene generalmente eseguito sull'intero modello. Tuttavia, la costruzione di tali strutture è un processo eseguito in più fasi in cui lo stato finale dell'edificio è raggiunto combinando le parti strutturali separate. Per evitare errori nel calcolo dei modelli completi, è necessario considerare l'influenza del processo di costruzione. In RFEM 6, questo è possibile utilizzando l'add-on Construction Stages Analysis (CSA).
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/it/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
La trave a piastre è una scelta economica per la costruzione di campate lunghe. La trave in lamiera di acciaio con sezione a I ha tipicamente un'anima profonda per massimizzare la sua capacità di taglio e la separazione dell'ala, ma un'anima sottile per ridurre al minimo il peso proprio. A causa del suo grande rapporto altezza-spessore (h/tw ), potrebbero essere necessari irrigidimenti trasversali per irrigidire l'anima snella.
![Add-on "Giunti acciaio per RFEM 6" | Libreria dei componenti](/it/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria nel Dlubal Center con un gran numero di collegamenti a template lato programma, inclusi template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
![Caratteristica 002840 | Visualizzazione dei risultati dell'add-on grafico per situazione di progetto](/it/webimage/051593/3982947/Bemessungssituation.png?mw=512&hash=7fd0d9a61cbc8d701205795390d25dfae3caa76b)
Nel navigatore - Risultati, è possibile selezionare le situazioni di progetto per le quali si desidera visualizzare graficamente i risultati dell'add-on.
![Caratteristica 002843 | Quotatura con una funzione di risultato](/it/webimage/051576/3982510/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Per gli oggetti di verifica, è possibile visualizzare facoltativamente flessioni o risultati estremi.
![Caratteristica 002844 | Ombre dinamiche](/it/webimage/051588/3982928/Schatten.png?mw=512&hash=4630ba5c10dbeb16f7d0f764f7f67b758275979d)
È possibile aggiungere ombre dinamiche nella modalità di rendering. Nel menu di scelta rapida, è possibile utilizzare i cursori per modificare la posizione della luce principale.
