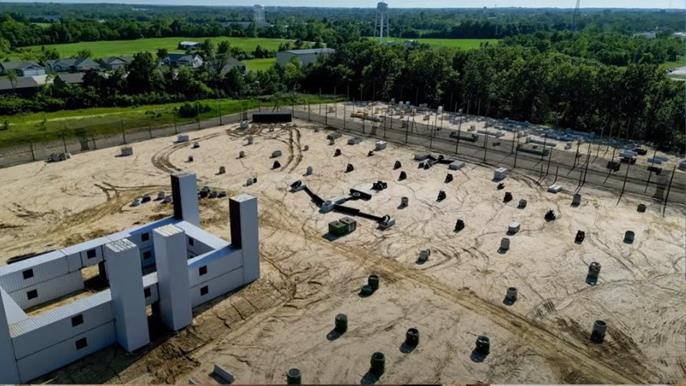

"Il castello di Bowser" al GG Sports Park, USA

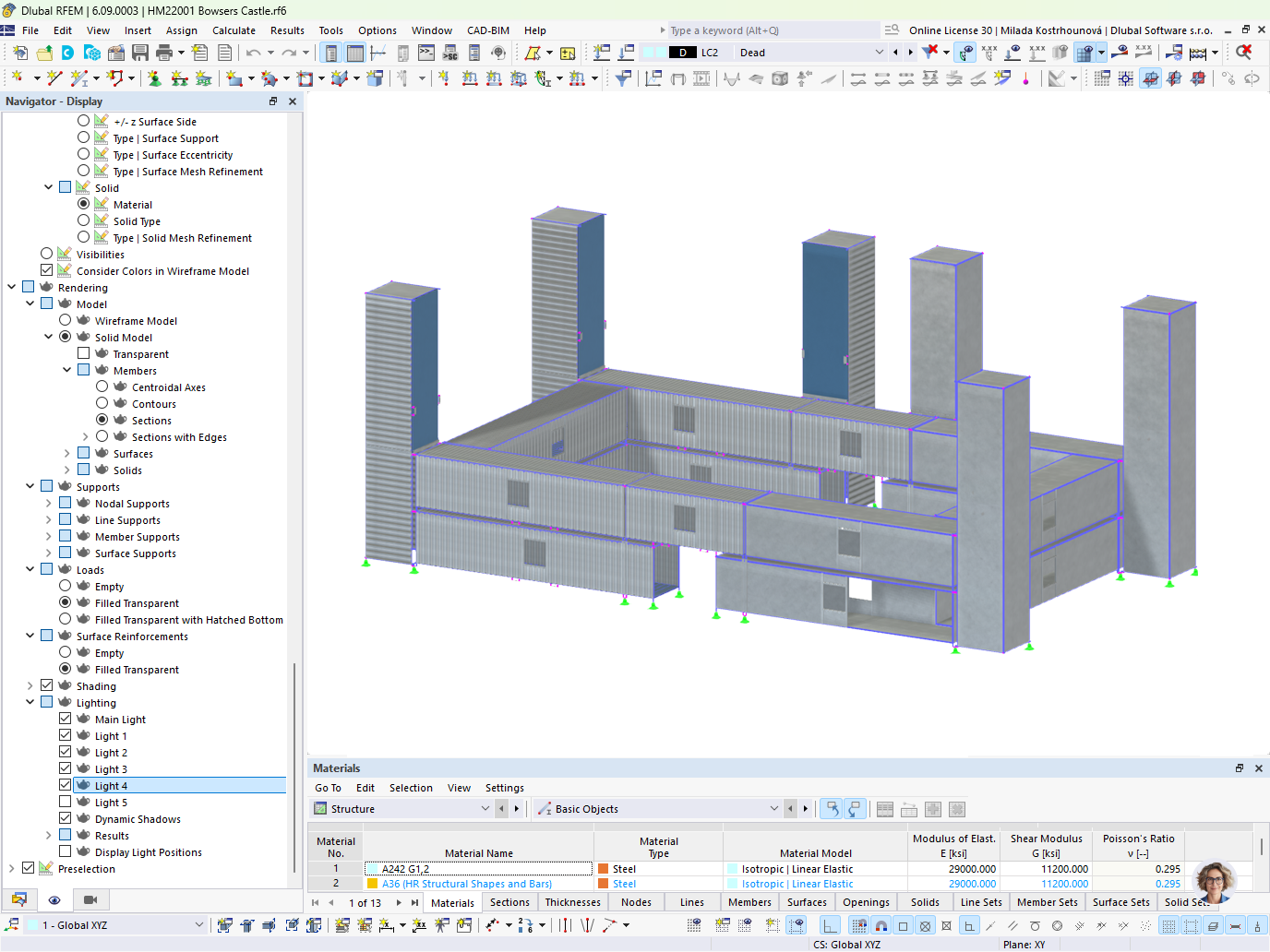

"Bowser's Castle" e "Ironman Industry" sono arene di paintball e softair costruite presso il GG Sports Park vicino a St Louis, Missouri, USA. Entrambe sono costituite da diversi container da 6 e 12 metri. Le strutture modulari sono state realizzate in modo efficiente e innovativo utilizzando il software RFEM di Dlubal, con una modalità interattiva Camera Fly, presentando i modelli in un modo particolarmente realistico.

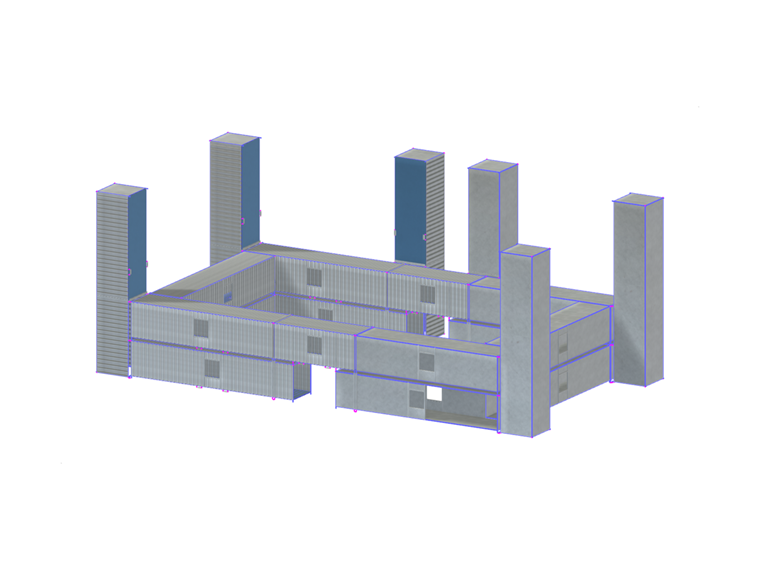

Modello RFEM di container ISO per Paintball Arena | © Modular Structural Consultants, LLC.
103x
Strutture di container nel parco sportivo

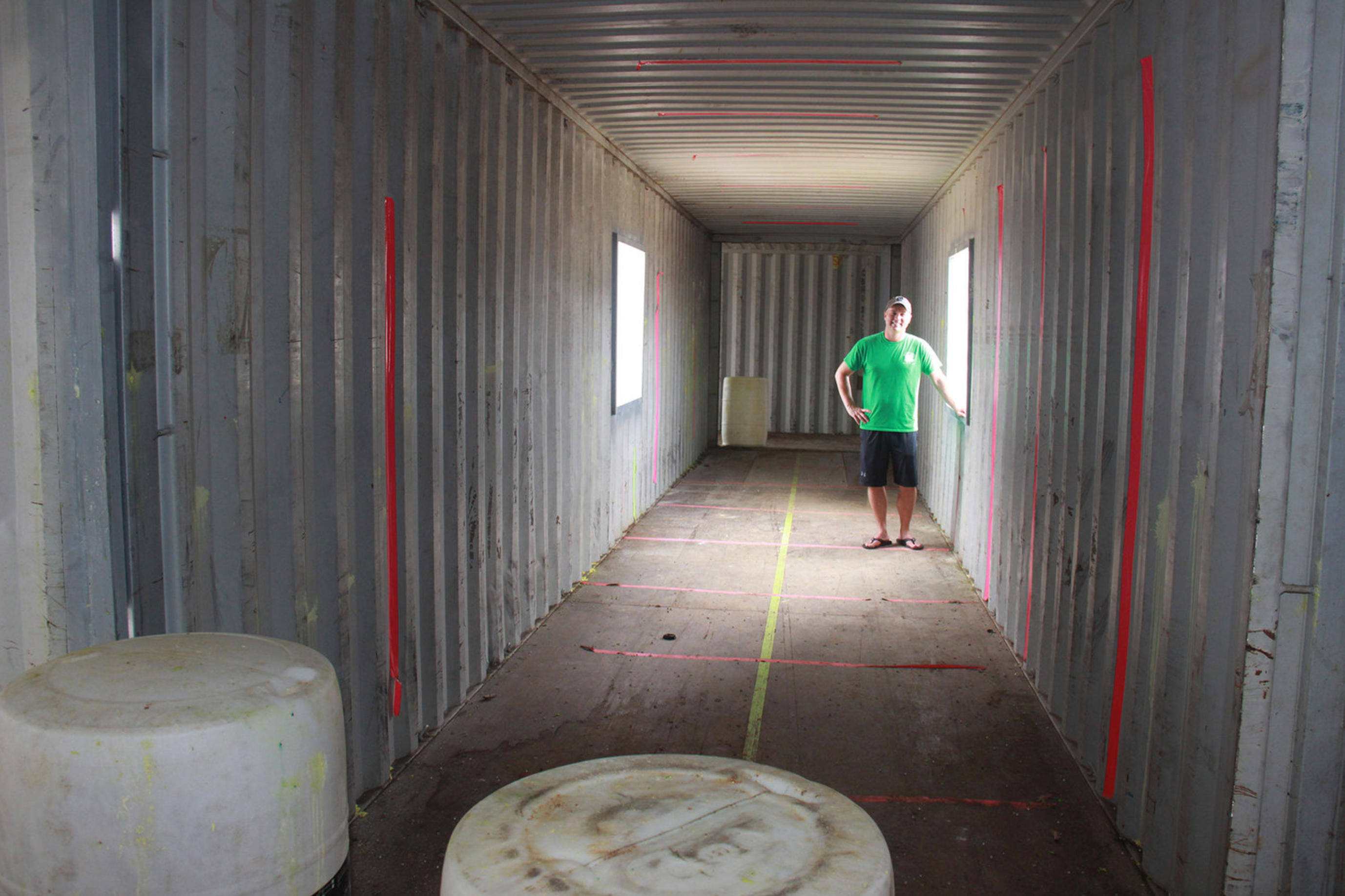

Il cliente Dlubal Modular Structural Consultants, LLC ha avuto un'esperienza fantastica utilizzando il software RFEM di Dlubal per progettare le strutture dei container ISO per l'arena di paintball e softair al GG Sports Park vicino a St. Louis, Missouri. In questo progetto, l'arena "Bowser Castle", composta da diciotto container da 12 m e due container da 6 m, e l'arena "Ironman Industry", composta da diciotto container da 12 m, sono state completate con successo.

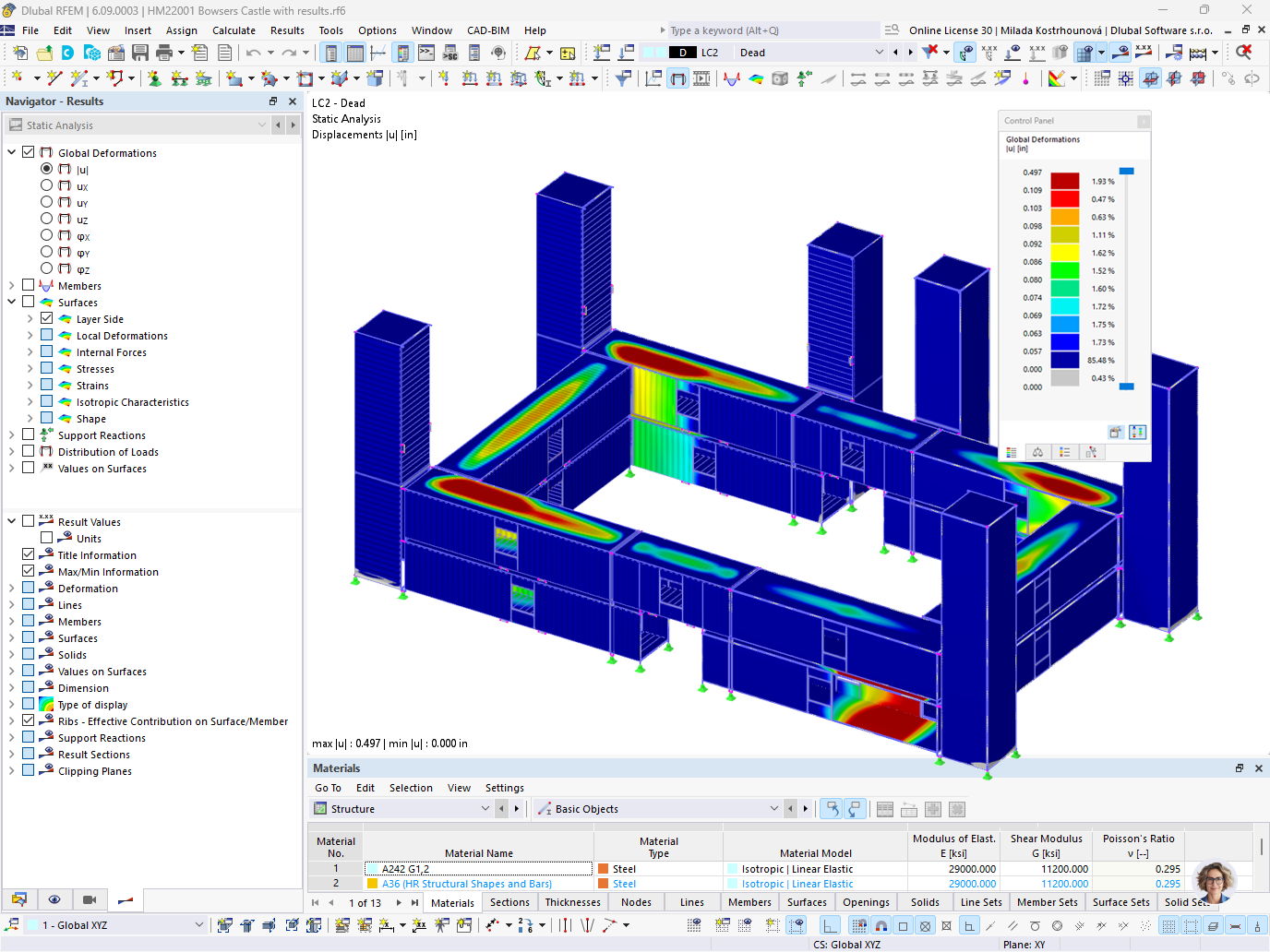

Grazie a RFEM, la progettazione strutturale non è stata solo efficiente, ma anche molto piacevole. Un vero momento clou è stato quando i consulenti strutturali modulari hanno presentato il progetto al cliente utilizzando la modalità Camera Fly di RFEM. Questa caratteristica ha permesso loro di esplorare virtualmente i modelli, passando attraverso le pareti e attraversando i piani in modo altamente interattivo e coinvolgente. L'intero processo di progettazione, produzione e costruzione è stato spiegato in modo chiaro e interessante.

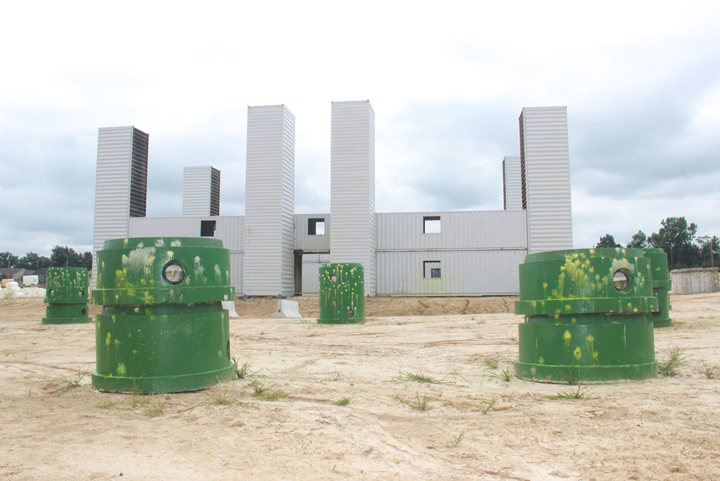

Una volta completata la costruzione, il vero divertimento è iniziato quando gli appassionati di paintball e softair hanno testato la nuova arena. Al momento, Ironman Industry era ancora in costruzione, ma si prevede che sarà costruita di fronte all'arena "Bowser's Castle". Questo progetto è stato un viaggio emozionante dall'inizio al completamento, il tutto reso possibile dalle potenti funzioni del software Dlubal.

Posizione Good Game "GG" Sports Park
1600 E Veterans Memorial Pkwy
Truesdale, MO 63380
Stati Uniti
Committente GG Sports Park
Verifiche strutturali Modular Structural Consultants, LLC.
www.modularconsultant.com

Specifiche del progetto

Dati modello

Numero di nodi 14078
Numero di linee 25962
Numero di aste 6285
Numero di superfici 7466
Numero di casi di carico 22
Nr. di combinazioni di carico 78
Nr. di combinazioni di risultati 2
Peso totale 63,522 t
Dimensioni (metriche) 32.698 x 19.760 x 12.326 m
Dimensioni (imperiali) 107.28 x 64.83 x 40.44 feet
Versione del programma 5.28.02
