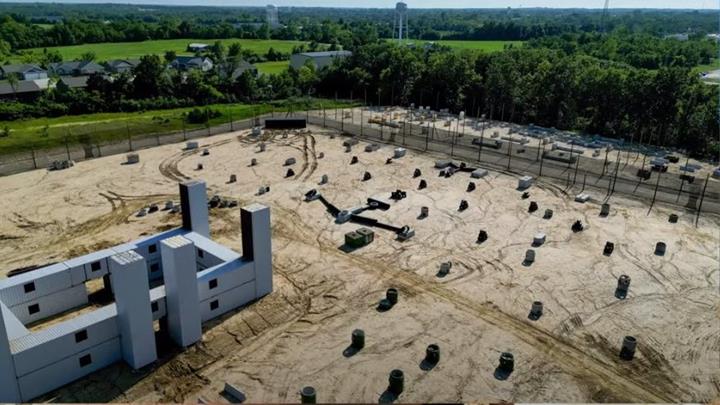

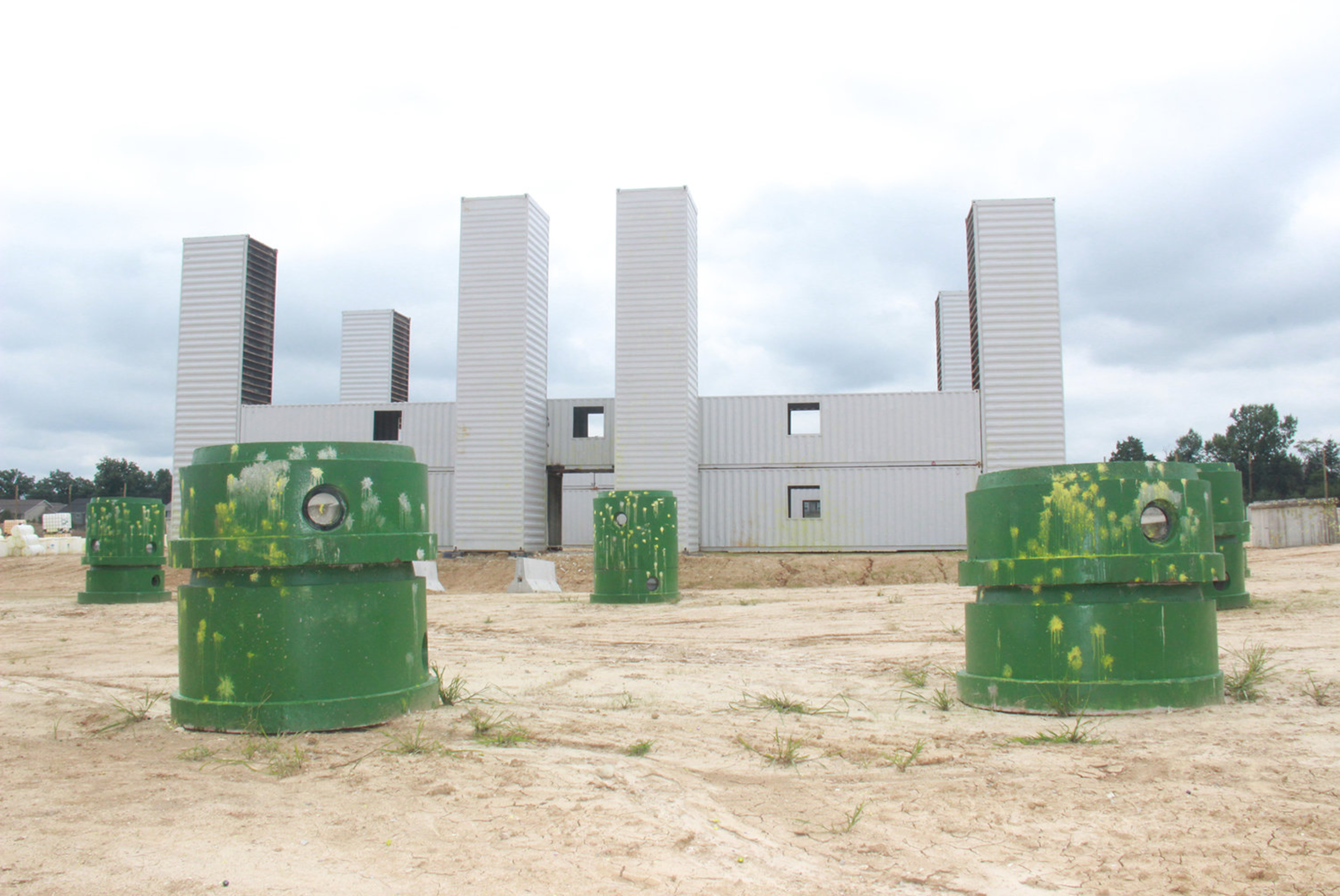

'Bowserův hrad' v areálu GG Sports Park, USA

Ve sportovním areálu GG Sports Park u St. Louis byly zřízeny paintballová a airsoftová aréna "Bowserův hrad" a "Ironmanova Industry". Obě se skládají z několika 20stopých, respektive 40stopých kontejnerů. Modulární konstrukce byly navrženy efektivně a inovativně za použití programu RFEM od společnosti Dlubal a v interaktivním průletovém módu kamery byly modely zachyceny obzvlášť reálně.

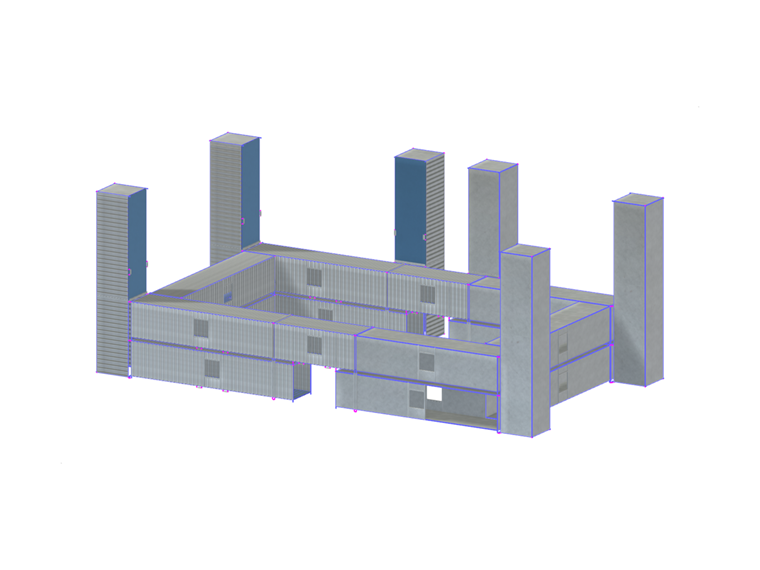

RFEM model ISO kontejnerů pro paintballovou arénu | © Modular Structural Consultants, LLC
104x
Kontejnerové konstrukce ve sportovním parku

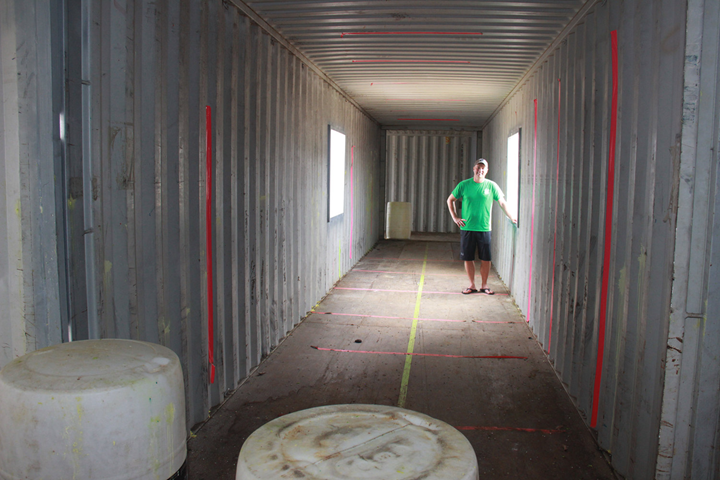

Použití programu RFEM od společnosti Dlubal k návrhu ISO kontejnerových konstrukcí pro paintballovou a airsoftovou arénu ve sportovním areálu GG Sports Park nedaleko St. Louis představovala pro našeho zákazníka, společnost Modular Strctural Consultants, LLC, fantastickou zkušenost. V tomto projektu byl úspěšně dokončen "Bowserův hrad", který se skládá z osmnácti 40stopých a dvou 20stopých kontejnerů, a dále aréna "Ironmanova Industry" z osmnácti 40stopých kontejnerů.

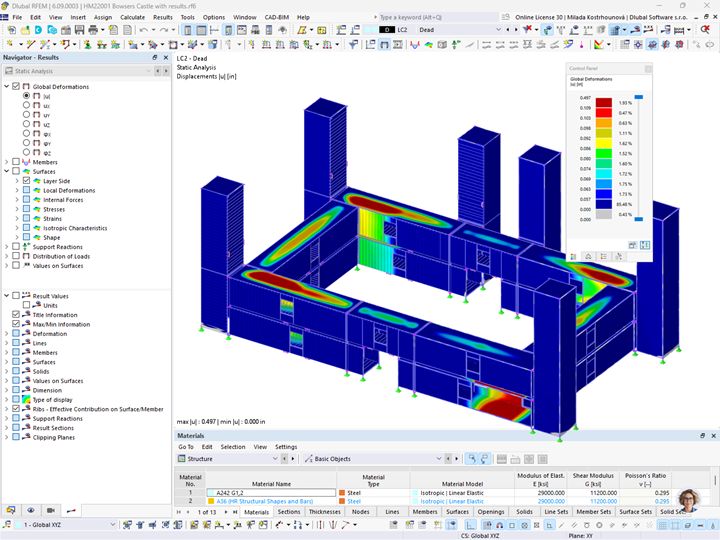

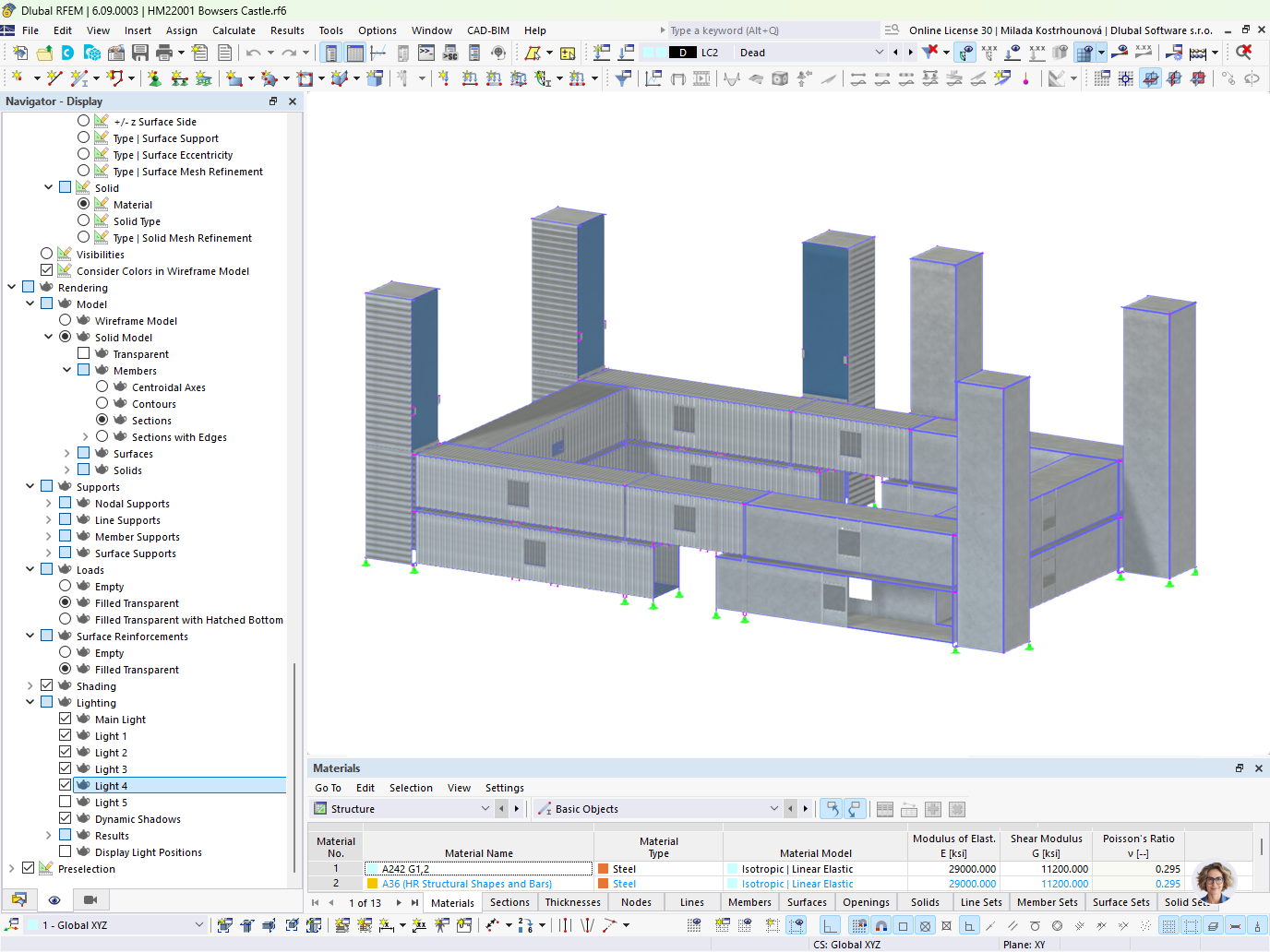

Díky programu RFEM bylo statické posouzení nejen efektivní, ale také velmi pohodlné. Skutečně vrcholným momentem byla prezentace návrhu zákazníkovi společnosti Modular Structural Consultants v průletovém módu kamery. Tato funkce umožnila modely virtuálně prozkoumat, procházet zdmi a pohybovat se interaktivně a působivě po podlažích. Celý proces návrhu, výroby a stavby tak bylo možné zachytit názornou a zábavnou formou.

Po dokončení stavby začala ta pravá zábava pro paintballové a airsoftové fanoušky, kteří si mohli nově postavenou arénu vyzkoušet. V době, kdy byla sestavena tato zpráva, „Ironmanova Industry“ teprve vznikala, ale plánem bylo umístit ji naproti Bowserově hradu. Tento projekt představoval vzrušující cestu - od návrhu až po dokončení - a neobešel by se bez výkonných funkcí softwaru Dlubal.

Místo Good Game "GG" Sports Park
1600 E Veterans Memorial Pkwy
Truesdale, MO 63380
USA
Investor gg sportovního parku
Statický výpočet Modular Structural Consultants, LLC.
www.modularconsultant.com

Specifikace projektu

Údaje o modelu

Počet uzlů 14078
Počet linií 25962
Počet prutů 6285
Počet ploch 7466
Počet zatěžovacích stavů 22
Počet kombinací zatížení 78
Počet kombinací výsledků 2
Celková hmotnost 63,522 t
Rozměry (metrické) 32,698 x 19,760 x 12,326 m
Rozměry (imperiální) 107.28 x 64.83 x 40.44 feet
Verze programu 5.28.02
