Městečko přírody a vědy Lavoisier v La Rochelle, Francie

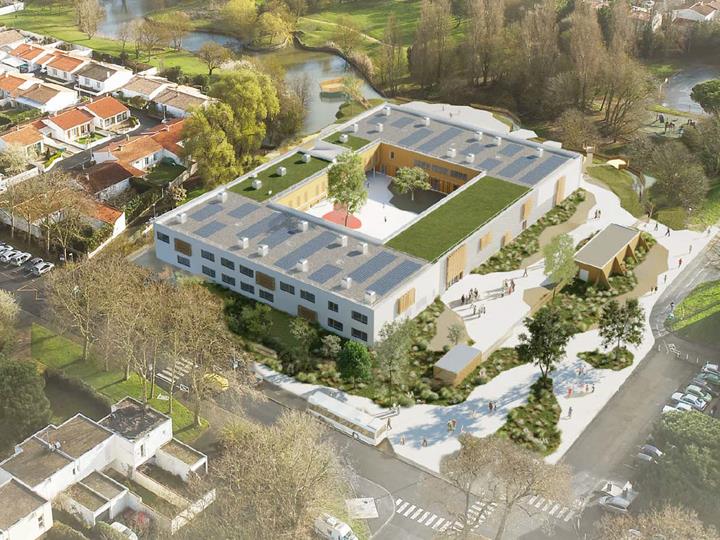

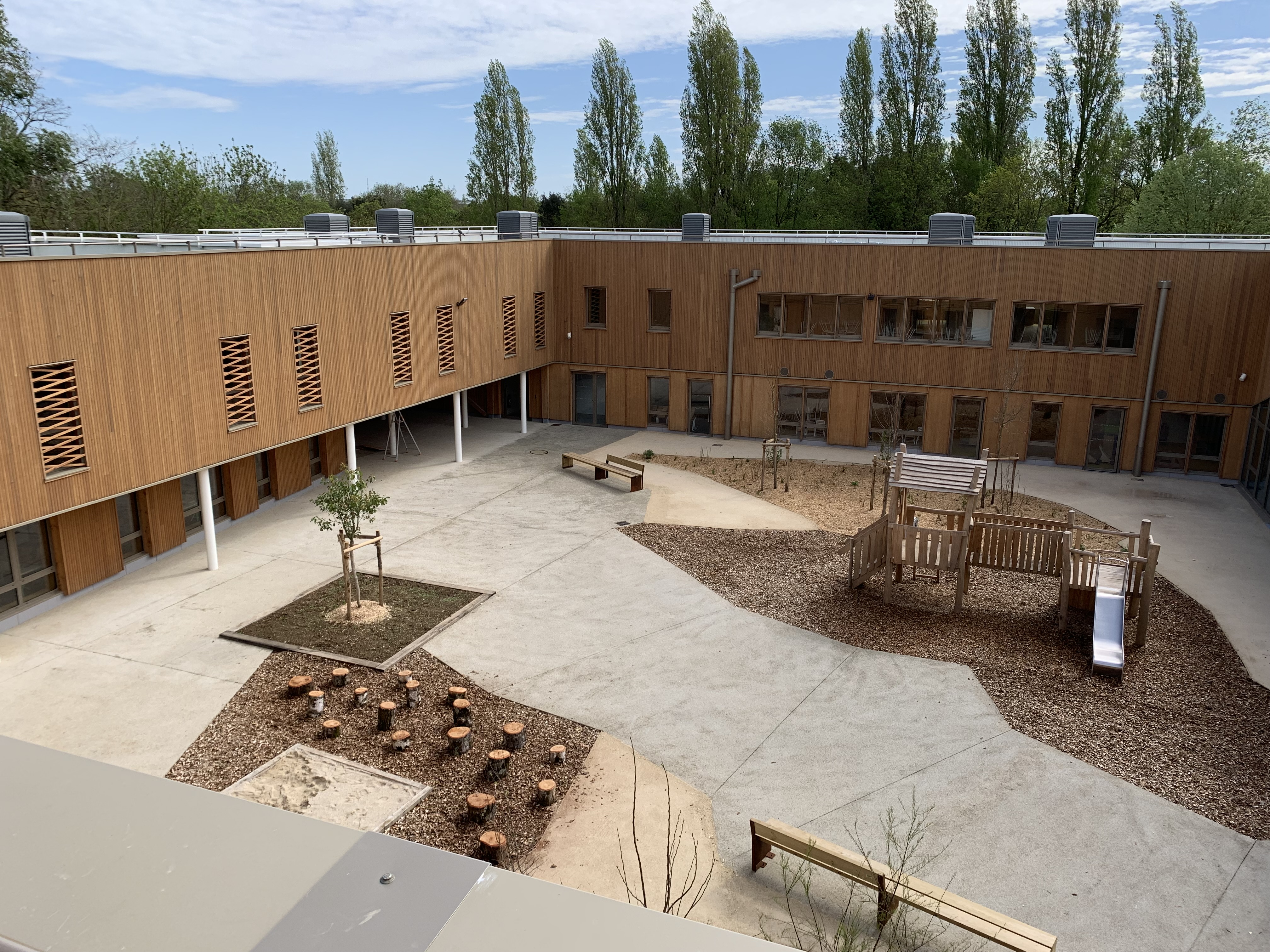

Městečko přírody a vědy Lavoisier bylo otevřeno v květnu 2024. Toto nové městečko, které vyrostlo díky rozsáhlé renovaci školního areálu a centra volného času, se proměnilo v inovativní, víceúčelovou zelenou školu otevřenou přírodě.

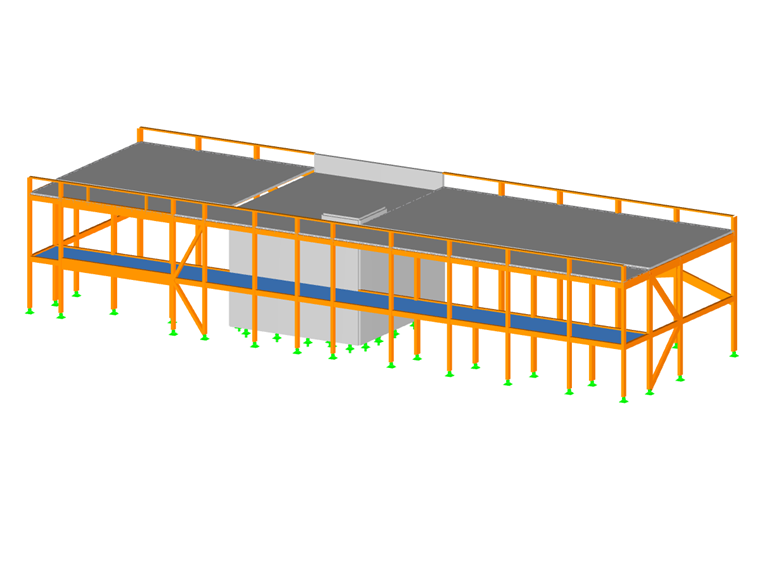

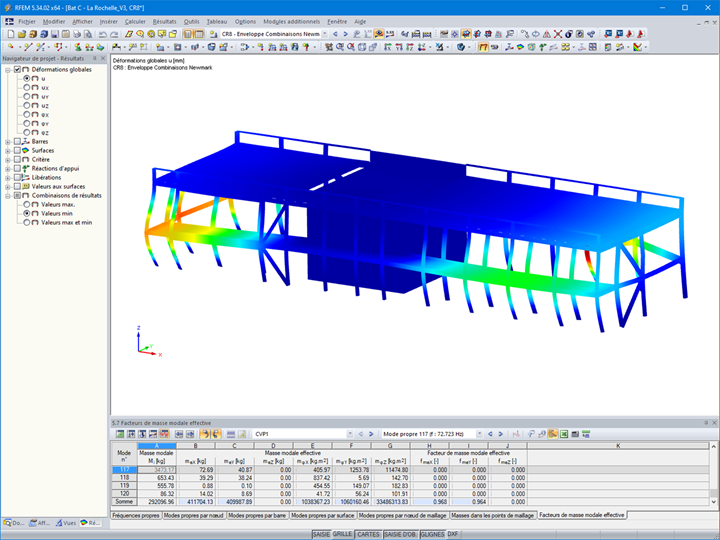

Modèle 005564 représentant le bâtiment C de la cité Lavoisier à La Rochelle avec matériaux durables.
25x
Budova C, městečko Lavoisier, La Rochelle

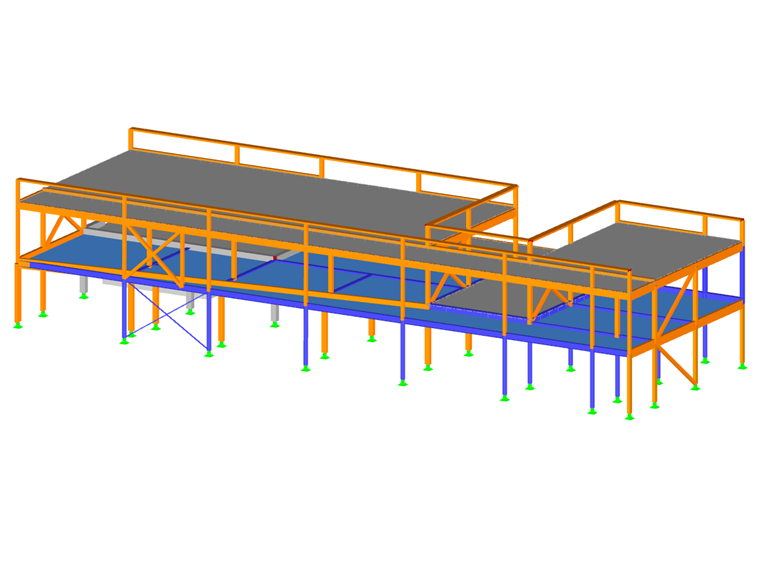

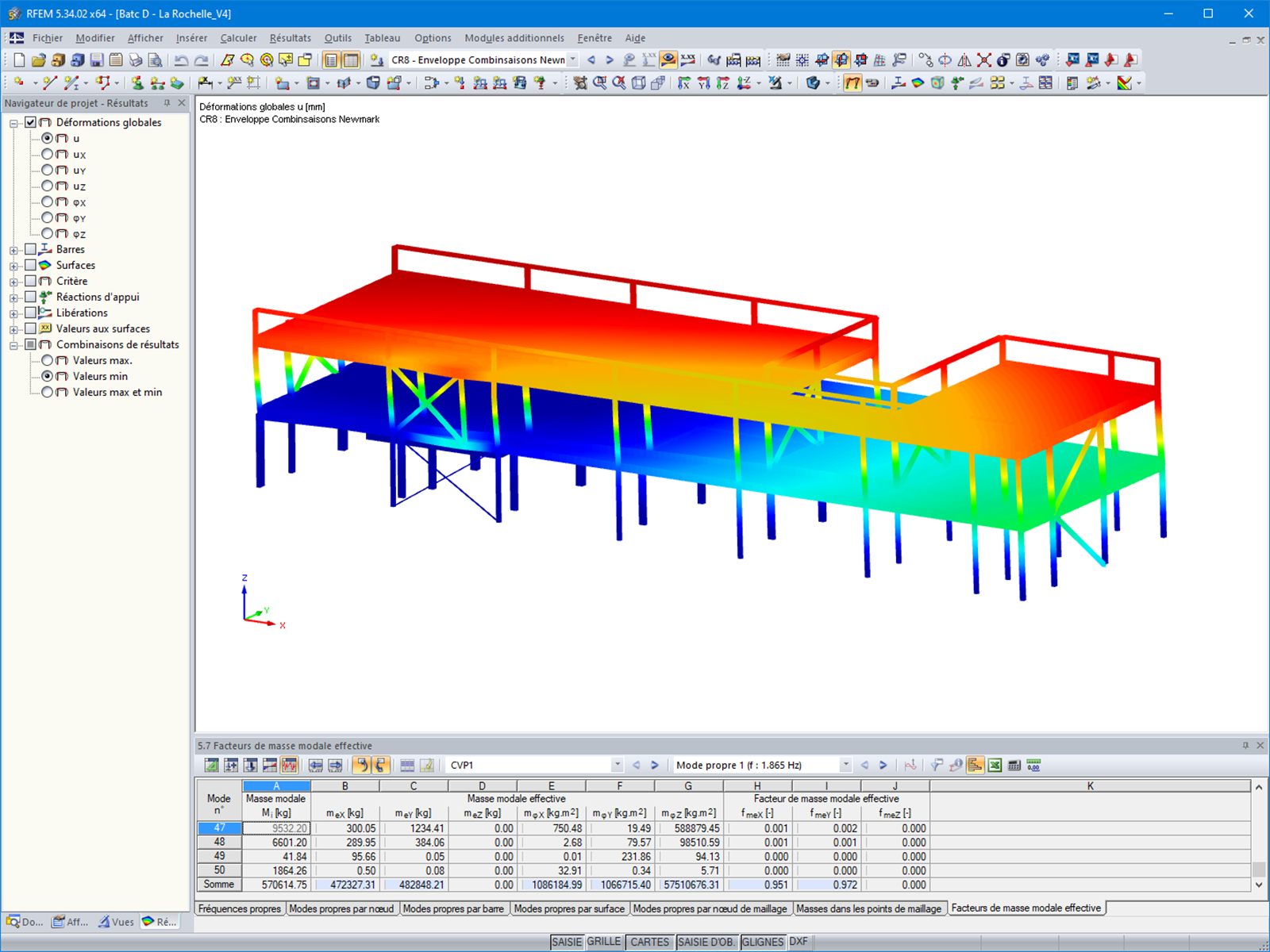

Model 005565 budovy D v La Rochelle, cité Lavoisier, kombinovaná dřevěná a kovová konstrukce
47x
Městečko Lavoisier – budova D, La Rochelle

Projekt

V rámci programu obnovy města La Rochelle byly ve čtvrti Villeneuve-les-Salines kompletně renovovány bývalý školní areál Lavoisier a také centrum volného času.

Ze stávajících konstrukcí byly zachovány a plně obnoveny pouze betonové konstrukce východního a západního křídla. Jsou navzájem propojeny dvěma přístavbami na jihu a severu, a tvoří tak celek.
Při renovaci areálu se použily v co největší míře přírodní materiály. Budova je exemplární také z hlediska energetické a tepelné účinnosti a byla navržena optimálně pro společné používání prostor.

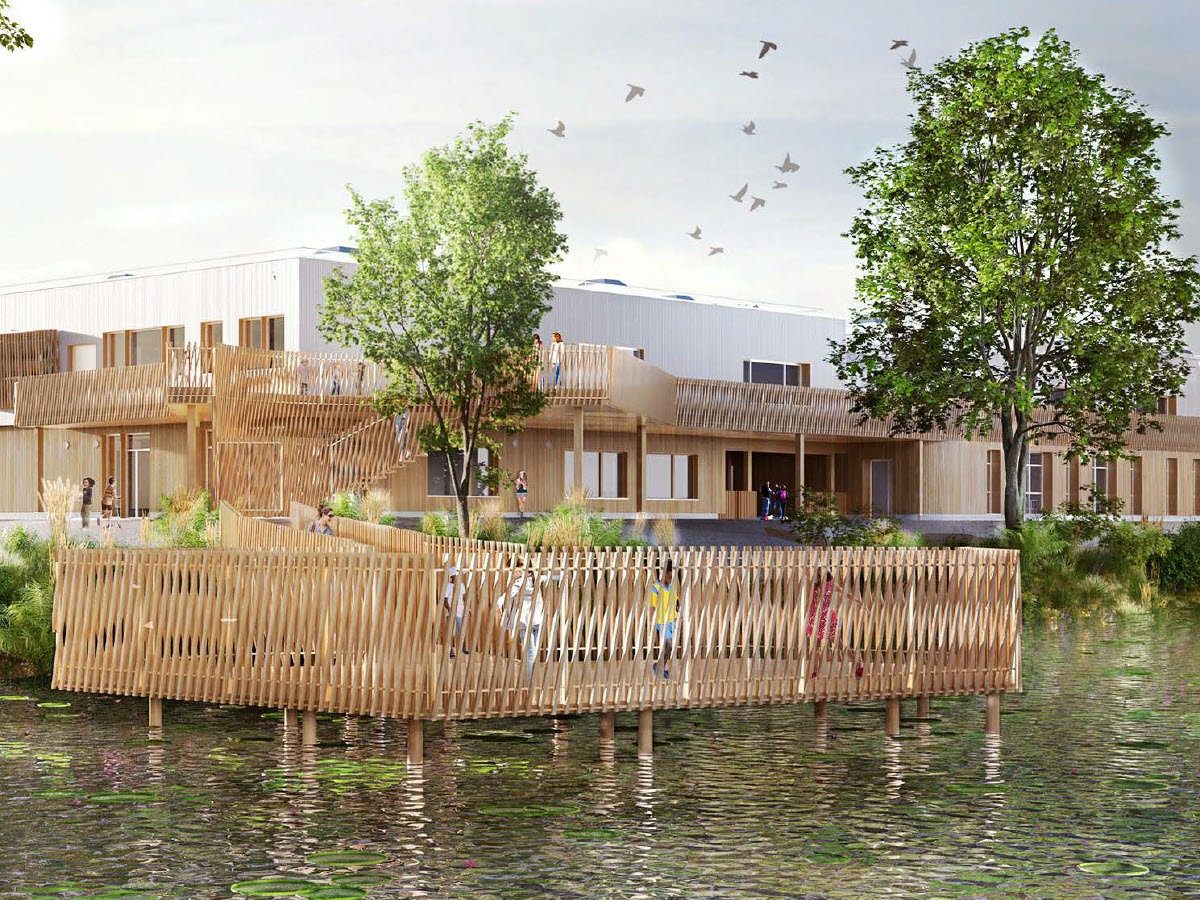

V novém areálu se nachází mateřská a základní škola, volnočasové centrum, víceúčelová hala a prostor pro technické a přírodovědné dílny. Škola začleňuje přírodu a okolní prostředí do každodenního života dětí, takže mají přístup k jezeru přes lávku, dále zelinářskou zahradu, naučný rybník, skleník i hnízdicí budky pro ptáky.

Konstrukce

Společnost LCA Construction Bois převzala odpovědnost za statickou analýzu a realizaci nosné konstrukce, dřevěného rámu a opláštění budovy. Vyrobeny byly z bio materiálů, aby se omezil uhlíkový dopad projektu.

Zde prezentovaný projekt se zaměřuje na obě přístavby, které propojují původní starší konstrukce (východní a západní).
První přístavba se skládá z betonového bloku v přízemí a smíšené konstrukce ze dřeva a oceli, na které je osazena dřevěná stropní deska z CLT panelů. V horním podlaží je navržena dřevěná konstrukce, která vytváří velký volný prostor díky dřevobetonovým střešním prvkům o rozpětí více než 8 m.

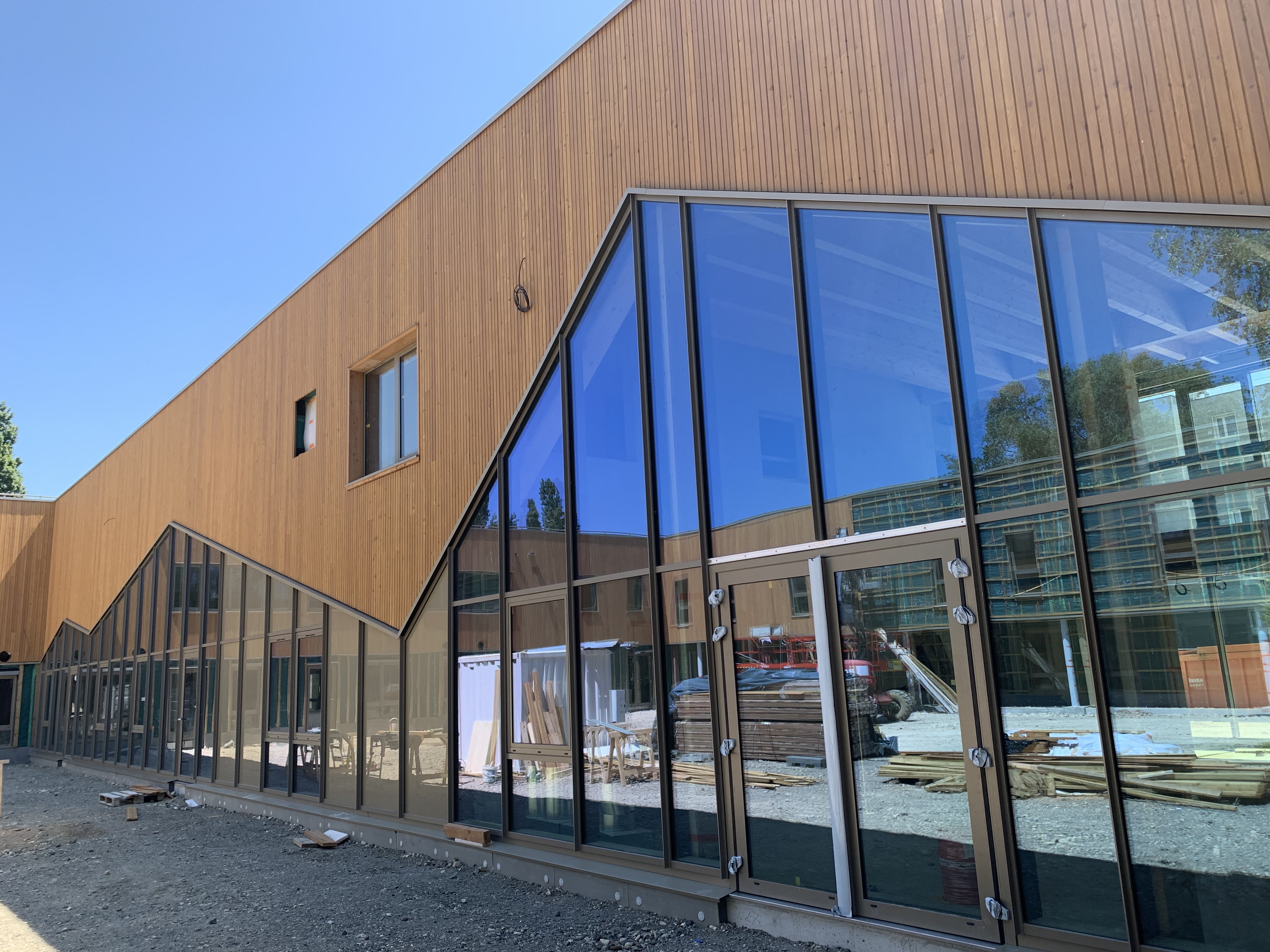

Druhou přístavbu představuje dřevěná konstrukce, kterou je obestavěno betonové jádro. Tvoří dvě velké vnitřní haly o výšce více než 10 m. Průchozí chodba spojuje horní podlaží východní a západní budovy. Ztužení fasády do vnitrobloku se řídí úhlovou geometrií velké skleněné fasády.

Výpočetní software

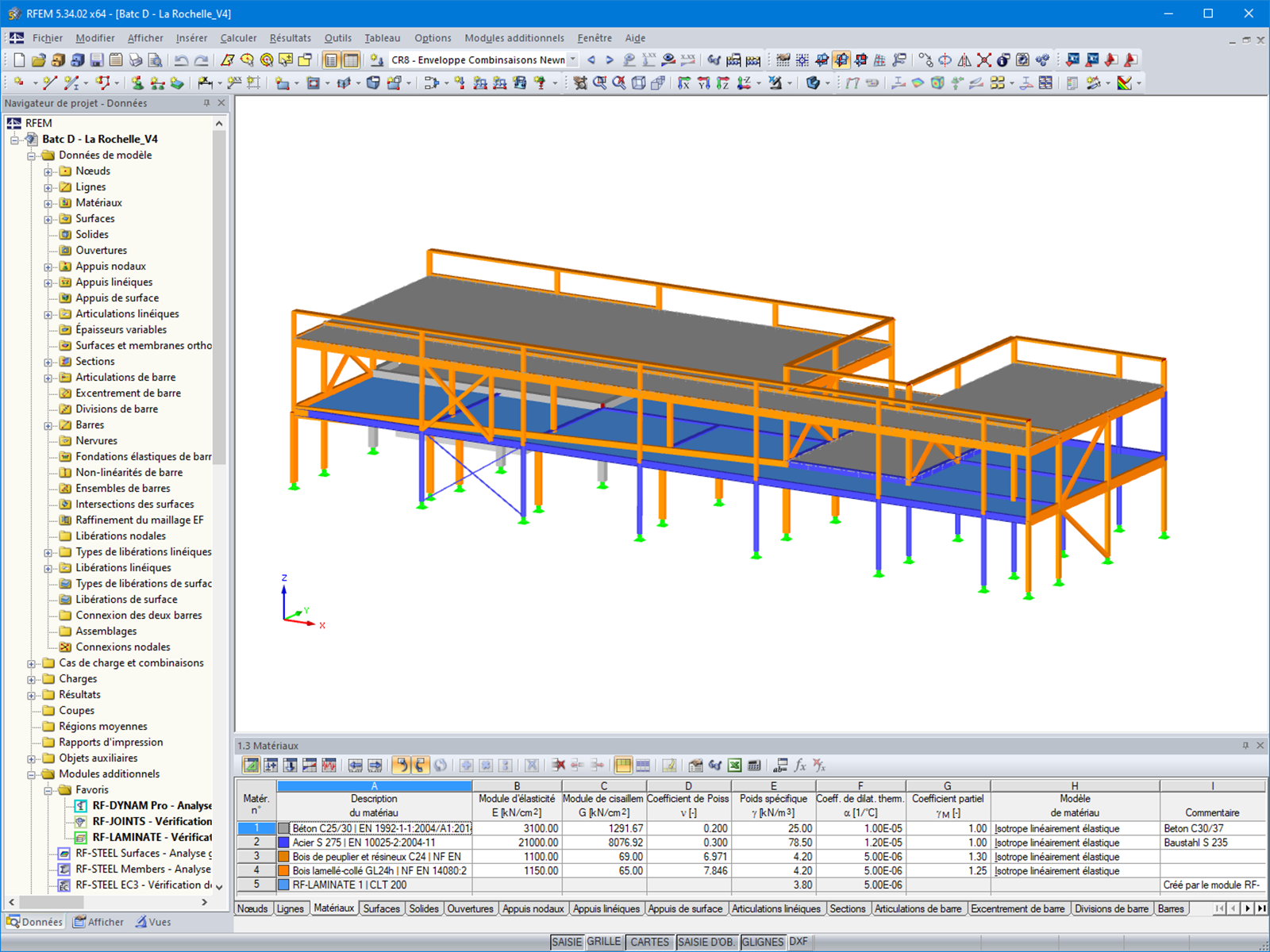

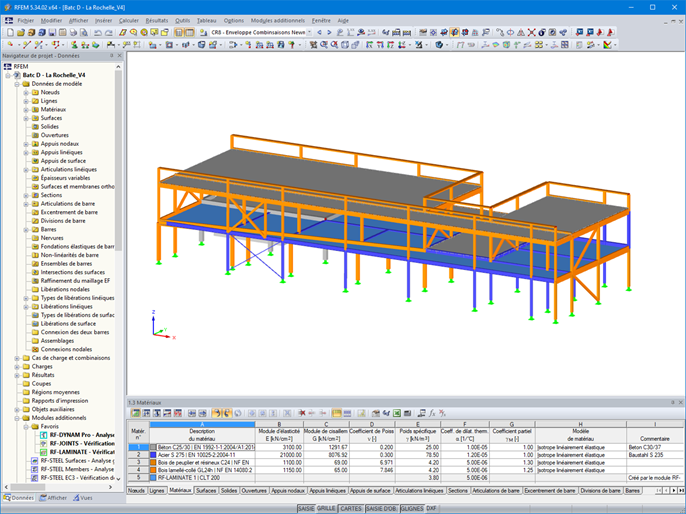

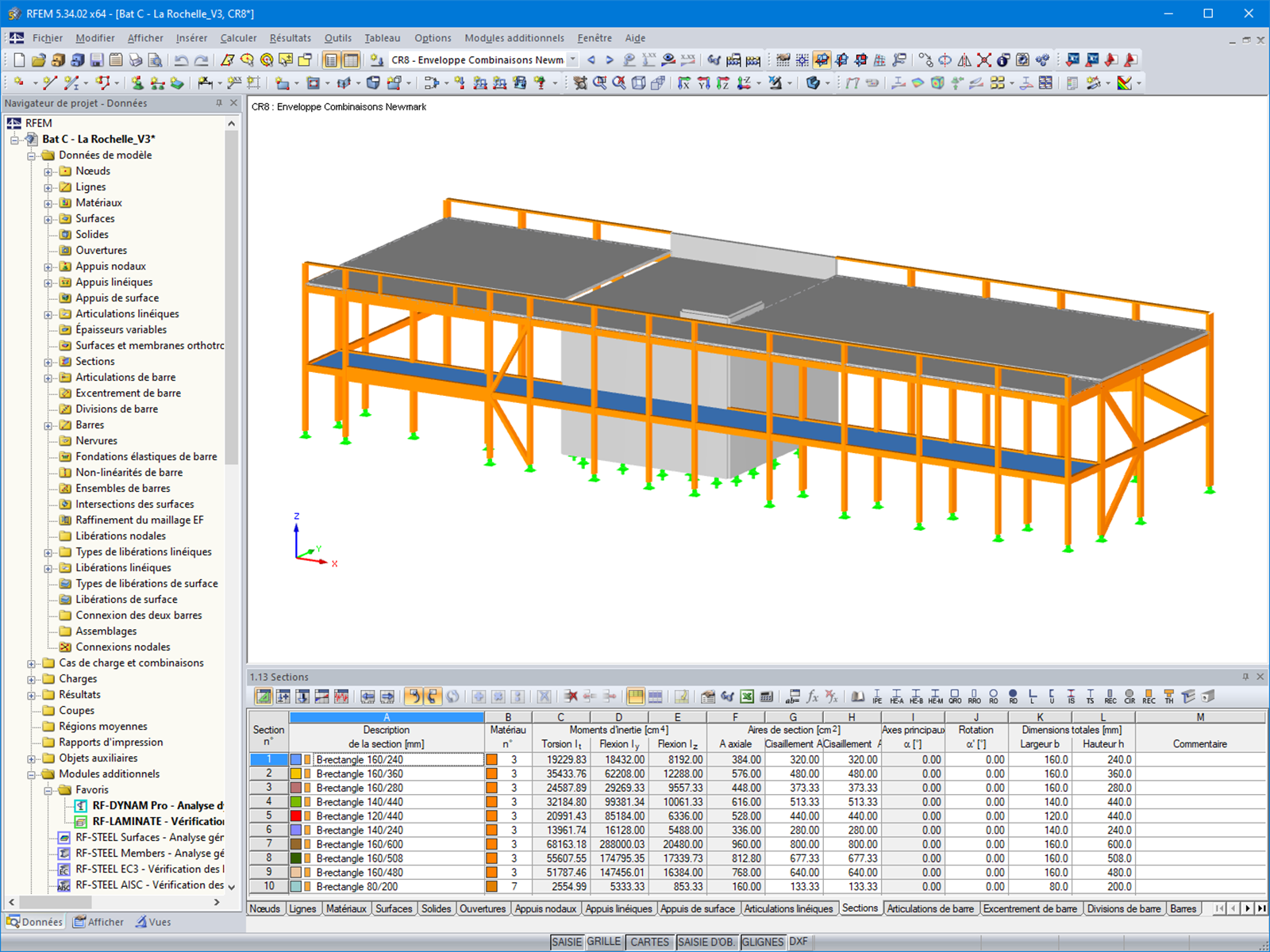

Projekční kancelář vytvořila globální model obou přístaveb v programu RFEM 5 a zohlednila přitom různé použité materiály: dřevo, beton a kov.

Přídavné moduly RF-TIMBER Pro a RF-STEEL EC3 umožnily provést statické výpočty a posouzení všech dřevěných a ocelových konstrukcí podle Eurokódu 5 a Eurokódu 3.

Spřažené dřevobetonové desky se uvažovaly pro zohlednění tuhosti betonu v chování střešních prvků o rozpětí více než 8 m.

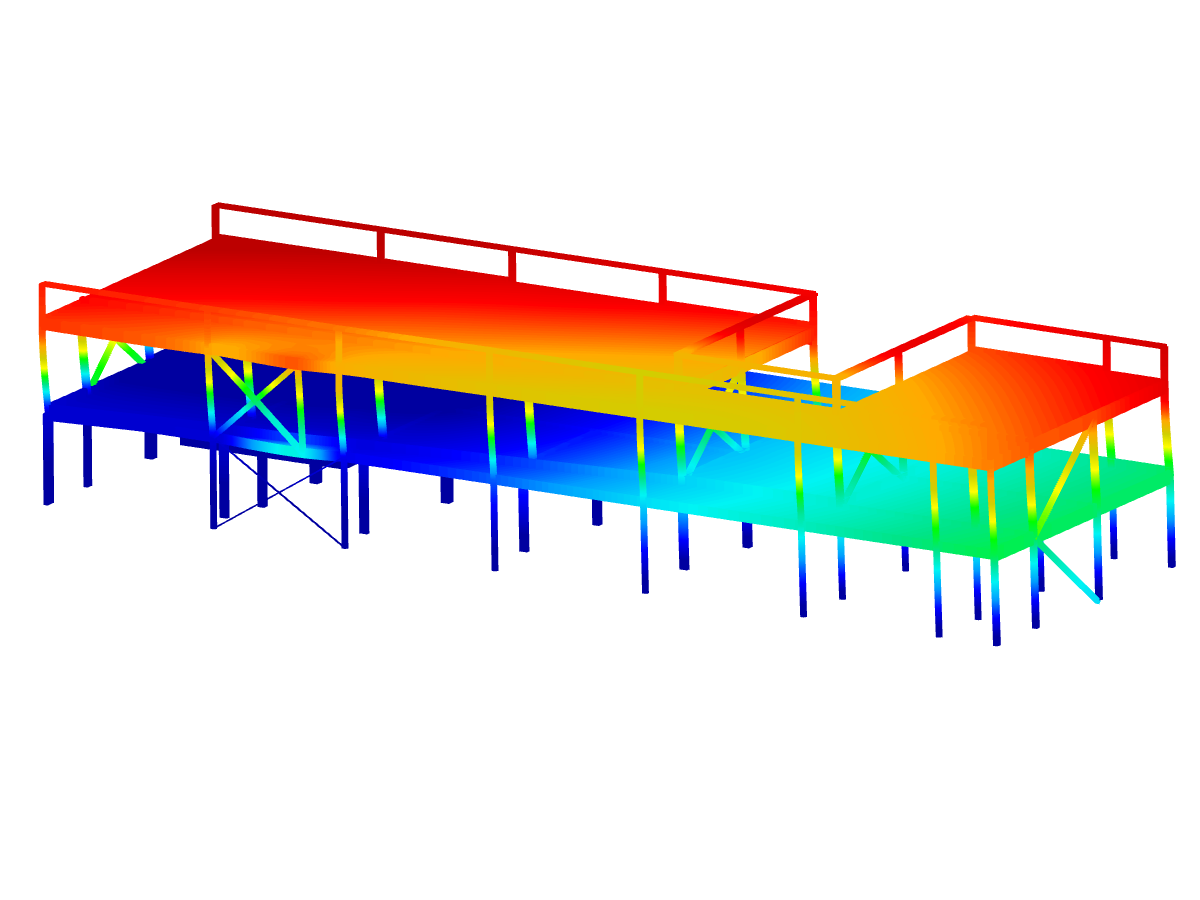

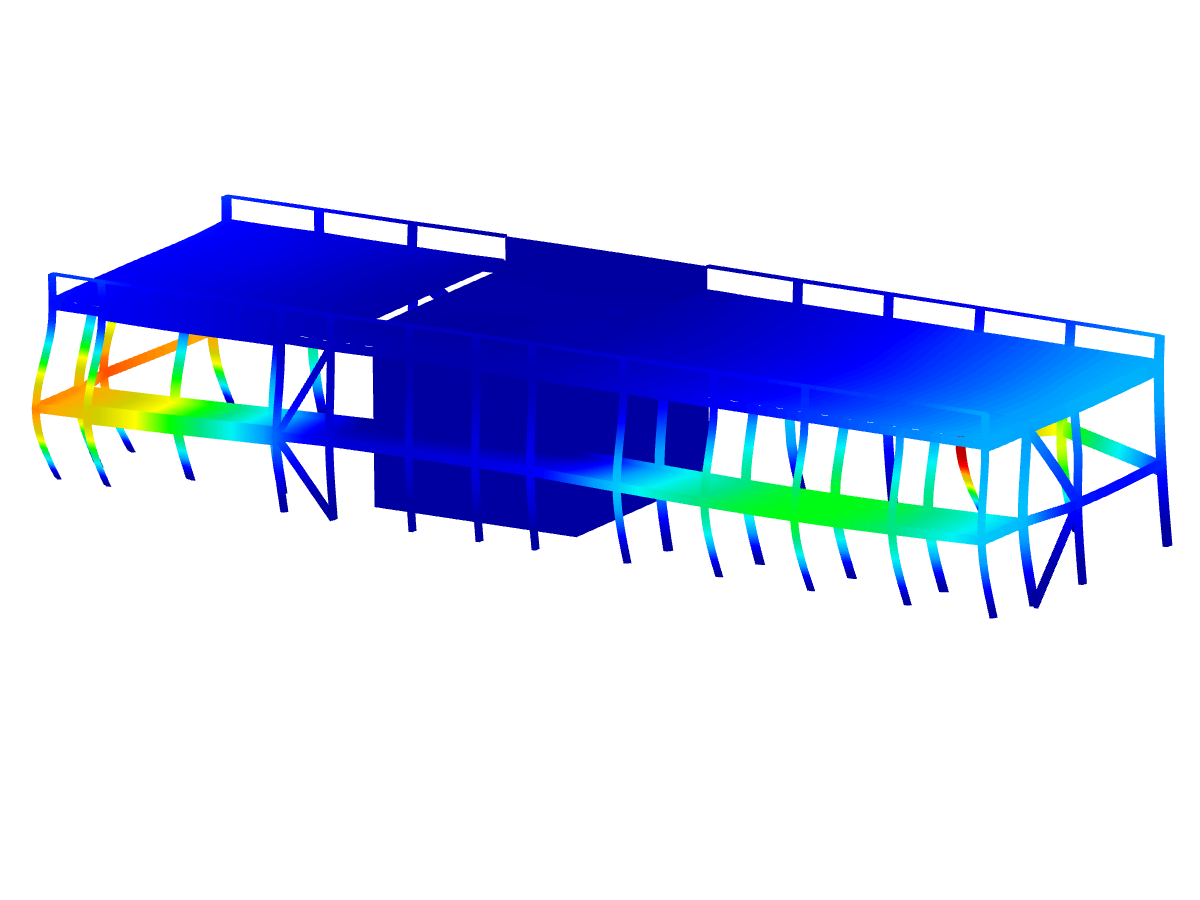

Vzhledem k tomu, že se projekt nachází v seizmické zóně 3, byla provedena nezávislá seizmická analýza obou přístaveb pomocí modulů RF-DYNAM Pro. Modelování různých materiálů umožnilo zohlednit jejich příslušnou tuhost při statické analýze.

Místo
Městečko přírody a vědy Lavoisier
31 avenue Victor Schoelcher
17000 La Rochelle
Investor Město La Rochelle, Francie
Architektonický návrh ARCHI5 PROD
Posouzení a realizace konstrukce LCA Construction Bois

Specifikace projektu

Údaje o modelu

Počet uzlů 265
Počet linií 487
Počet prutů 347
Počet ploch 24
Počet zatěžovacích stavů 16
Počet kombinací zatížení 83
Počet kombinací výsledků 11
Celková hmotnost 318,055 t
Rozměry (metrické) 35,340 x 11,585 x 7,265 m
Rozměry (imperiální) 115.94 x 38.01 x 23.84 feet
Verze programu 5.28.02
