Презентация проекта

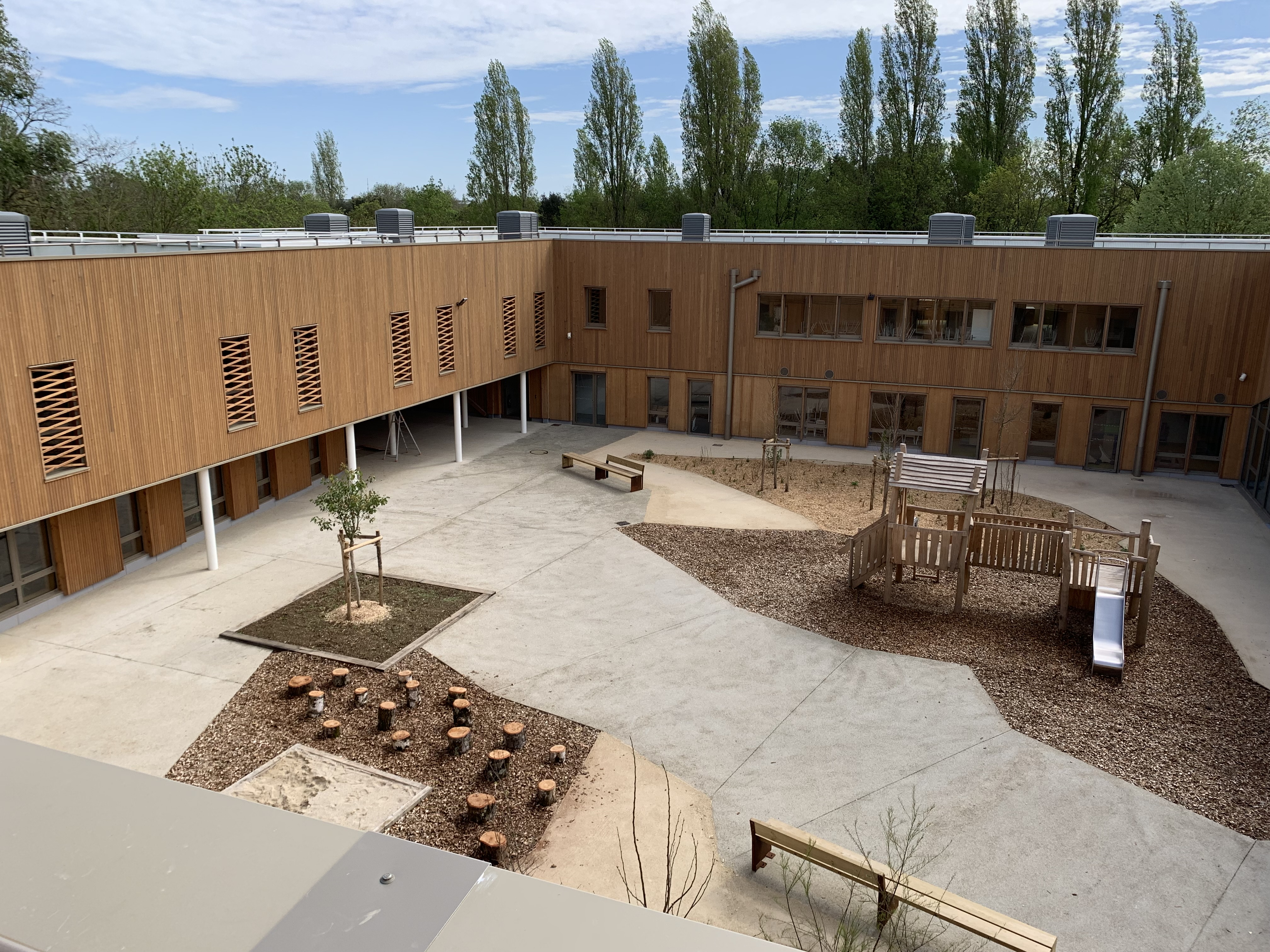

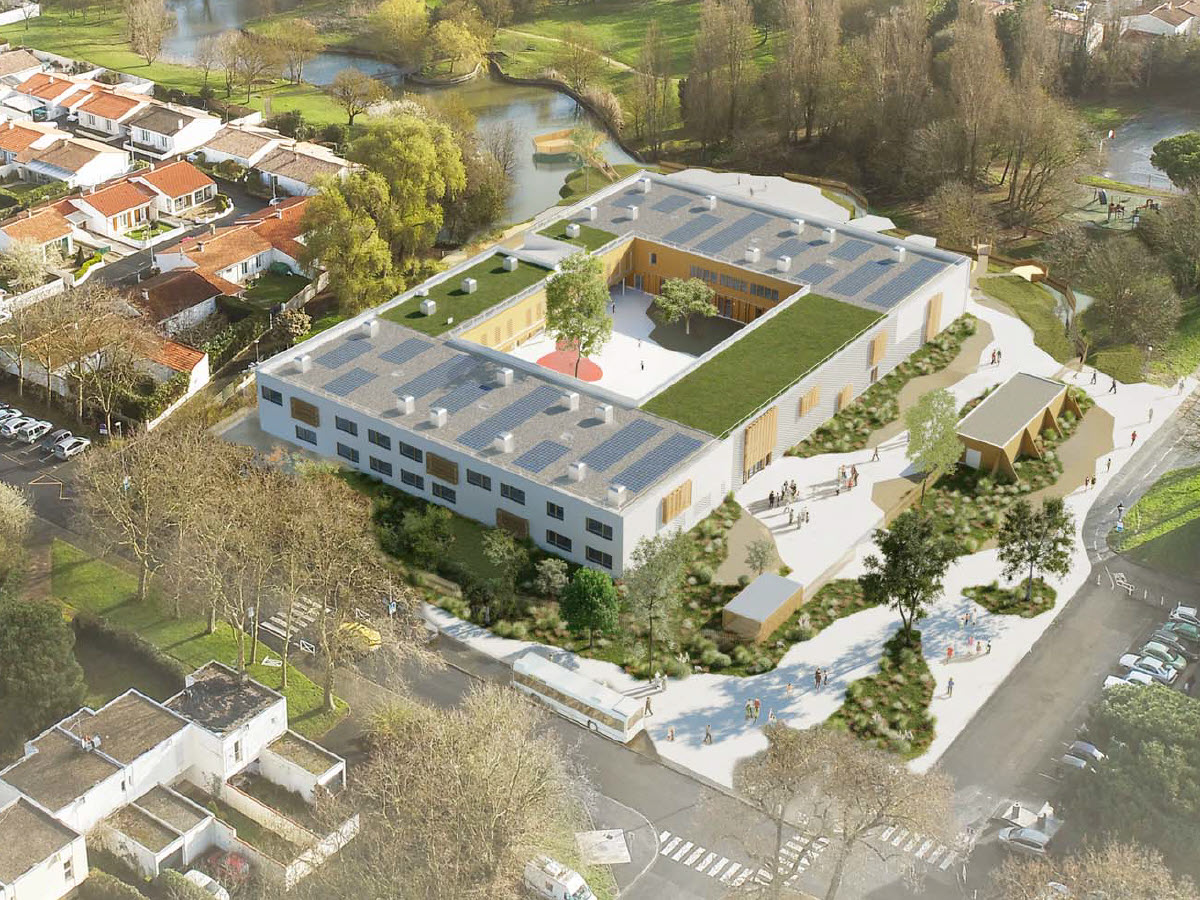

В рамках программы обновления города Лионнав-ле-Салин в городе Ла-Рошель были полностью отреставрированы здание школы и развлекательный центр Лавуазинг.
От существующего кровли были сохранены только железобетонные конструкции восточного и западного крыльев, которые были полностью вылечены. которые соединены друг с другом посредством двух пристроек на южной и северной сторонах, чтобы сформировать «целое».
При реконструкции объекта велась с использованием максимального количества природных материалов. Это здание является образцовым также с точки зрения энергоэффективности и температуры, а также его оптимизированная планировка для взаимного использования офисных помещений.
На новой территории будут располагаться детский сад и начальная школа, развлекательный центр, многофункциональный зал, а также пространство для семинаров, посвященных естествознанию и естествознанию. Здание школы включает в себя повседневную жизнь природы и окружающей среды для детей, с выходом к озеру через мост, садом, учебным водоемом, оранжереей и скворам.
Конструкция
За проектирование и расчет каркаса здания, его деревянного каркаса и облицовки отвечала компания LCA Construction Bois. которые были сделаны из материалов биоресурсов, чтобы ограничить воздействие проекта на выбросы углекислого газа.
Представленный здесь проект посвящен двум пристройкам, позволяющим соединить старые существующие конструкции (восточную и западную).

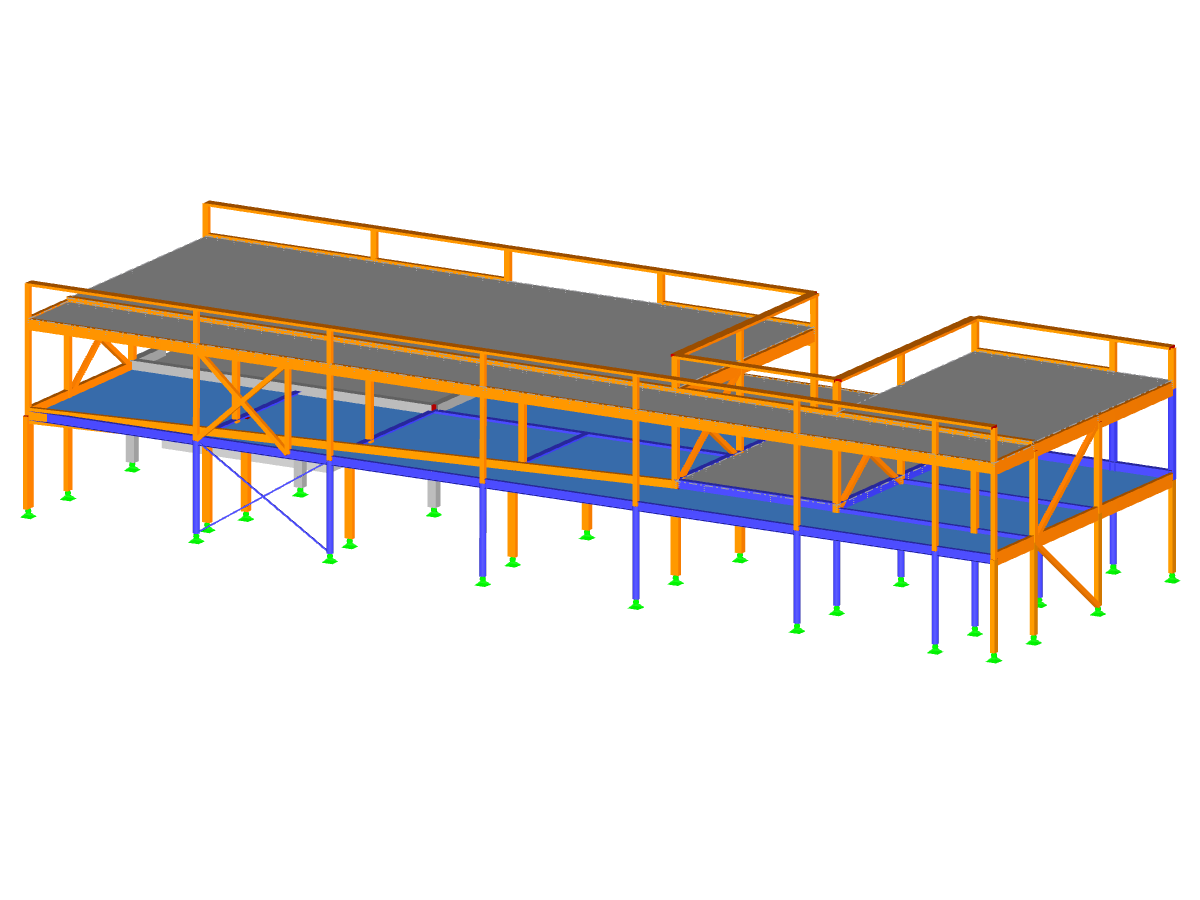

Первая пристройка сочетает в себе на первом этаже железобетонный блок и сборную деревянно-стальную конструкцию, на которую опирается деревянный перекрытие из панелей CLT. Верхний этаж представляет собой деревянную пространственную конструкцию без колонн, сделанную из деревянно-бетонных элементов перекрытия с пролетом более 8 м.

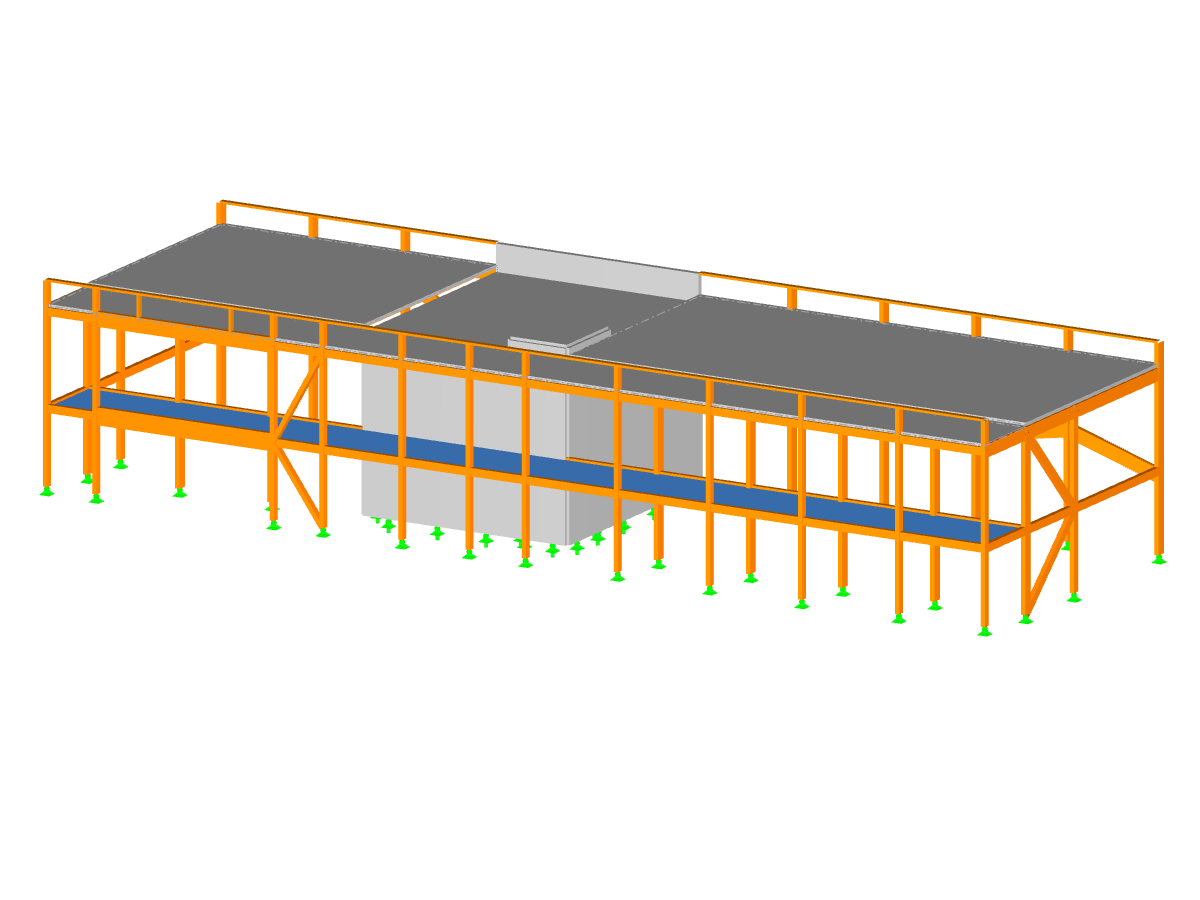

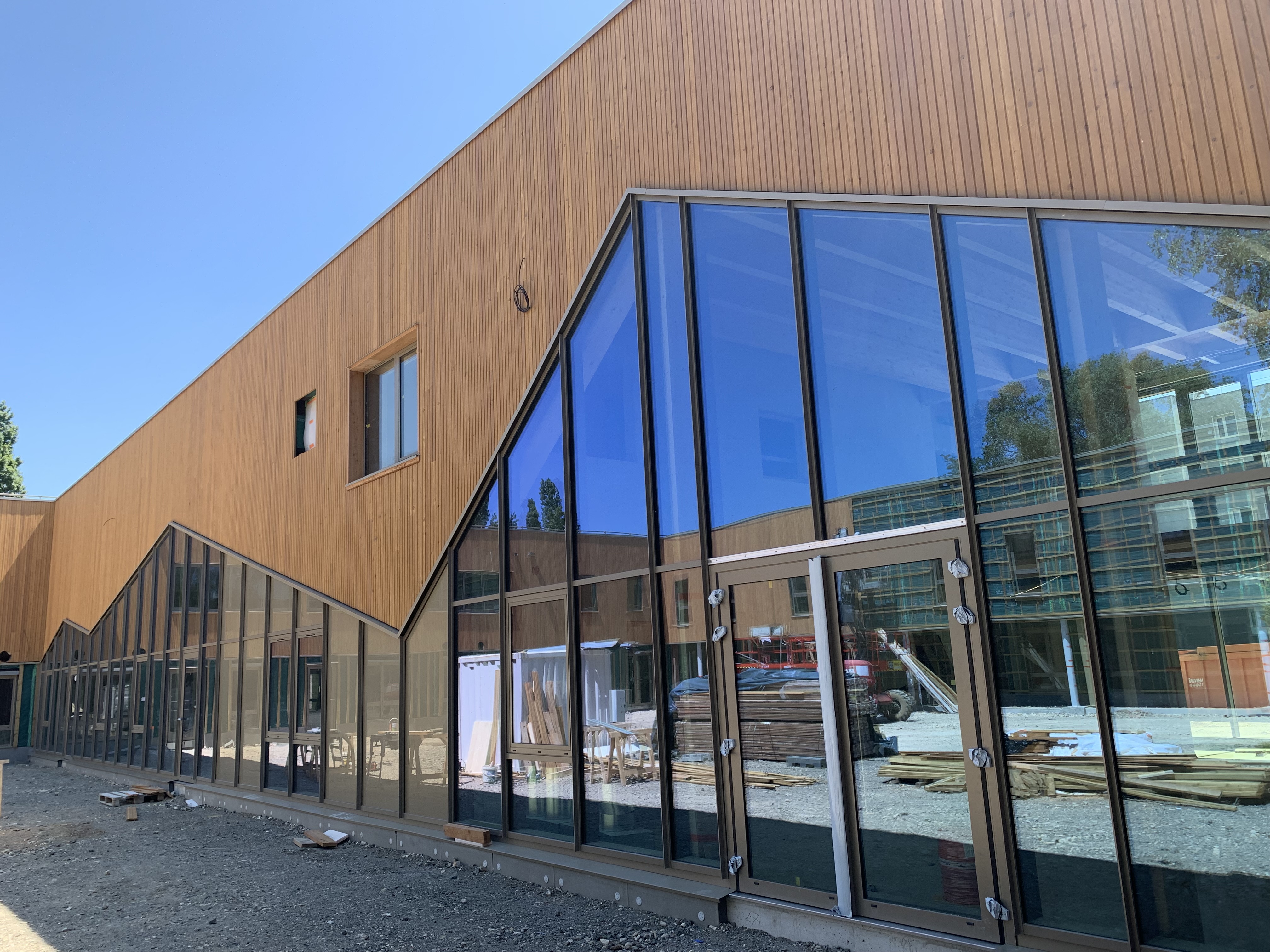

Вторая пристройка представляет собой деревянную конструкцию, построенную вокруг железобетонного ядра. Весь комплекс образует два больших внутренних зала, высота которых достигает более 10 м, Этажи здания на востоке и западе затем соединены с помощью коридора. Крепления фасада внутреннего двора соответствуют угловой геометрии большого стеклянного фасада.
Расчётная программа

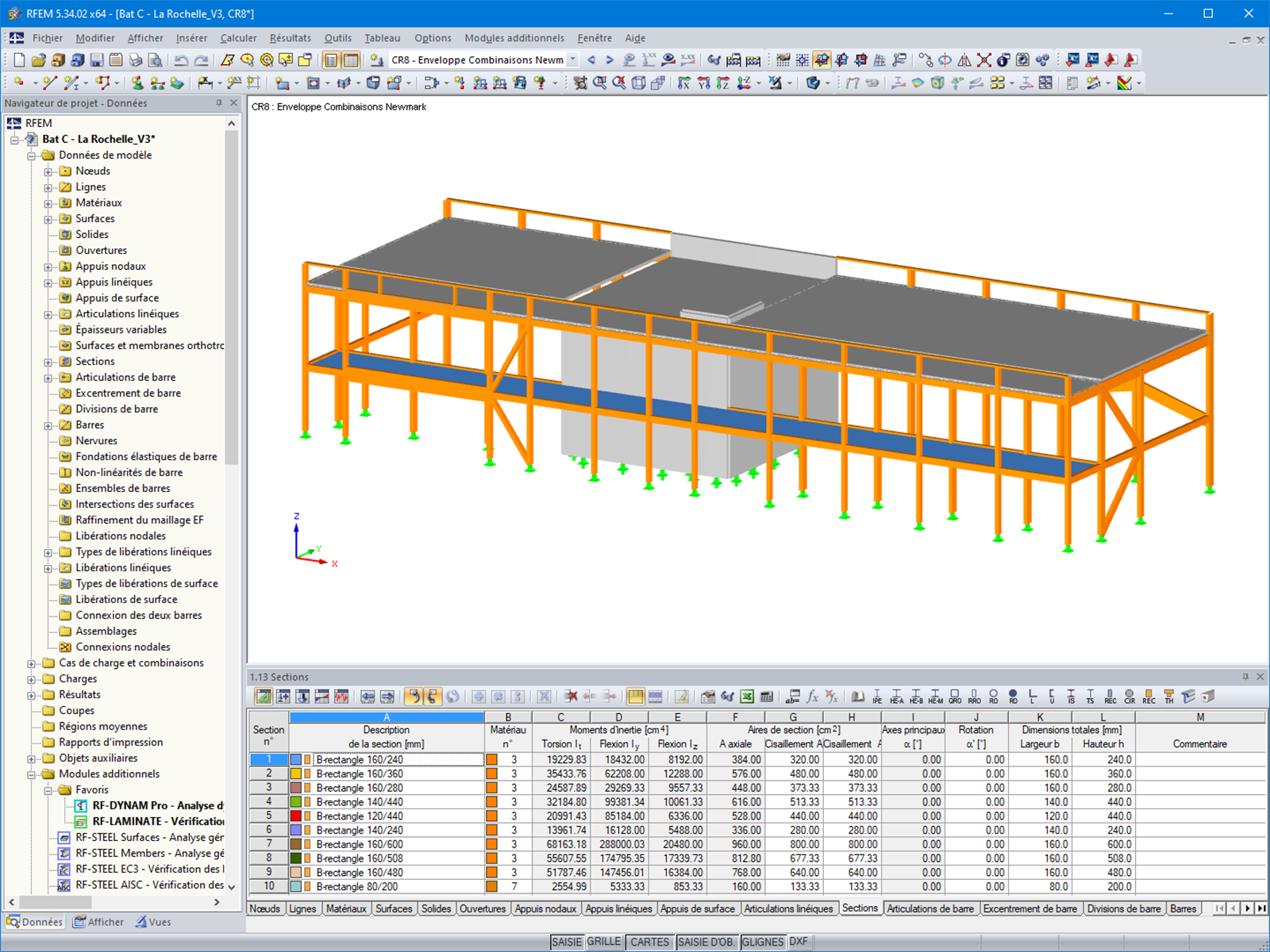

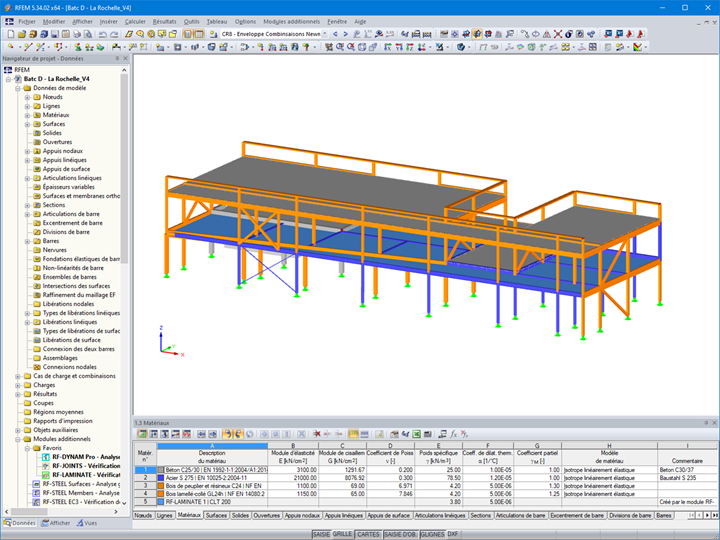

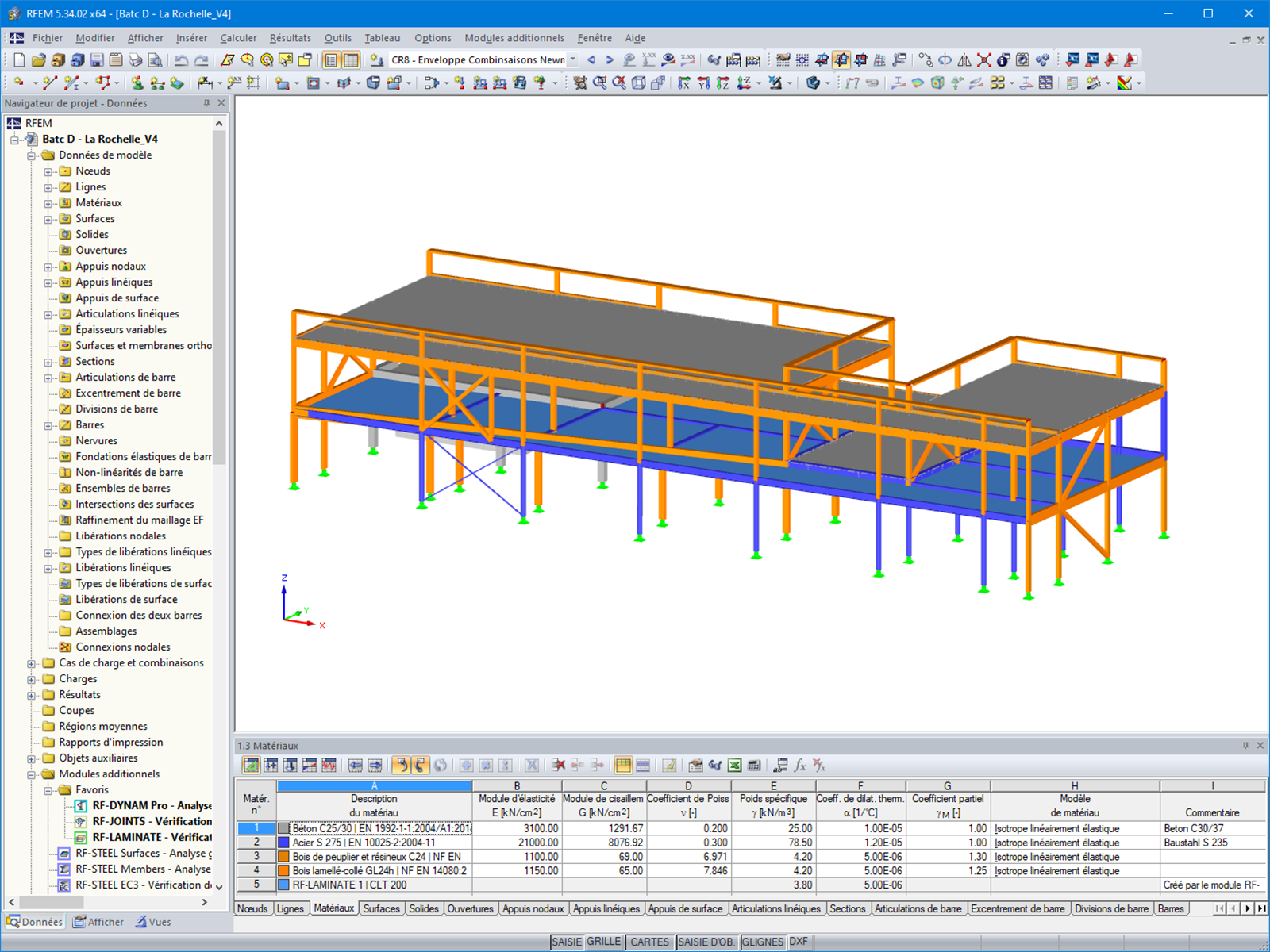

Общее моделирование обоих модулей расширения было выполнено в программе RFEM 5 с учетом смешанных материалов, используемых в проекте: древесины, бетона и металла.
Для расчёта и проектирования деревянных и стальных конструкций по норме Еврокод 5 и Еврокод 3 использовались дополнительные модули RF-TIMBER Pro и RF-STEEL EC3.
Чтобы учесть жесткость бетона в конструктивных свойствах плоских элементов кровли с пролетом более 8 м, было выбрано составное деревянно-бетонное перекрытие.

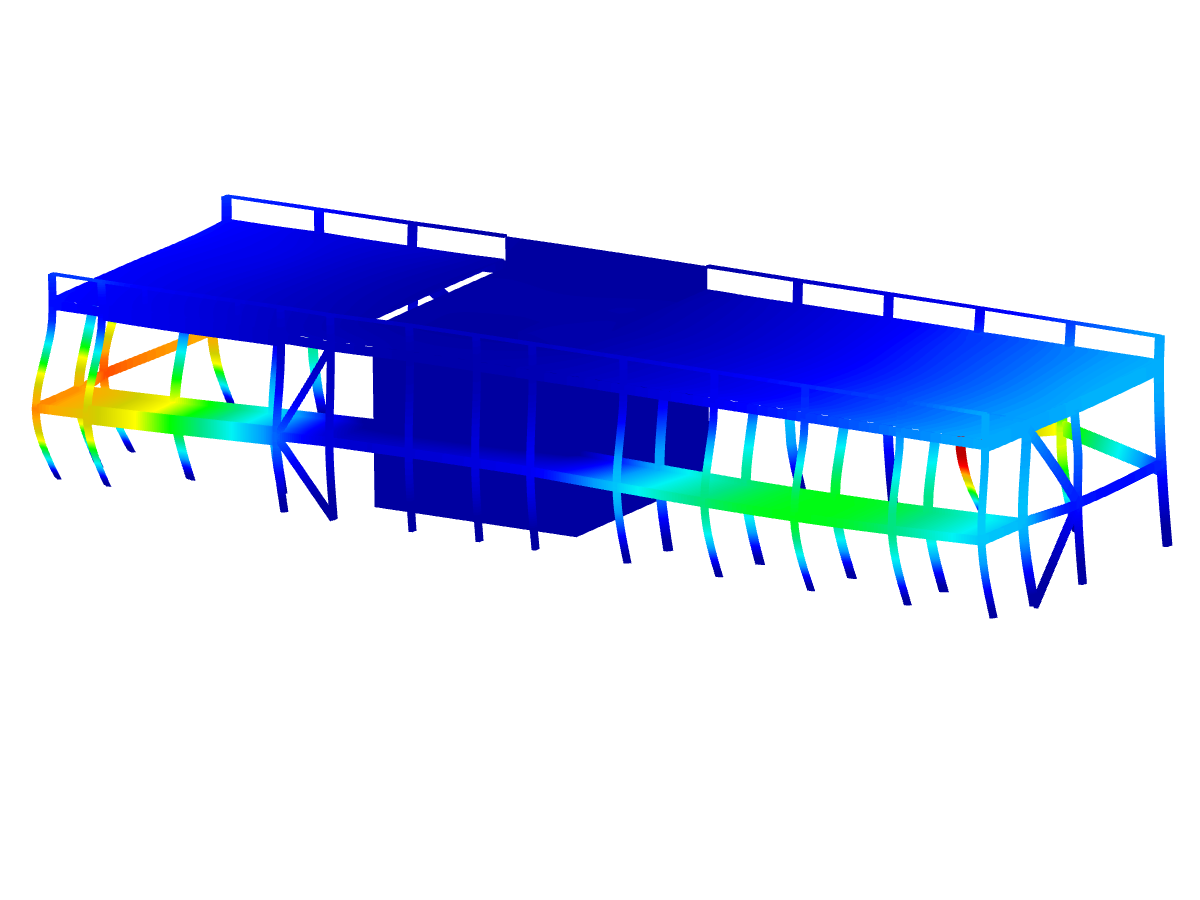

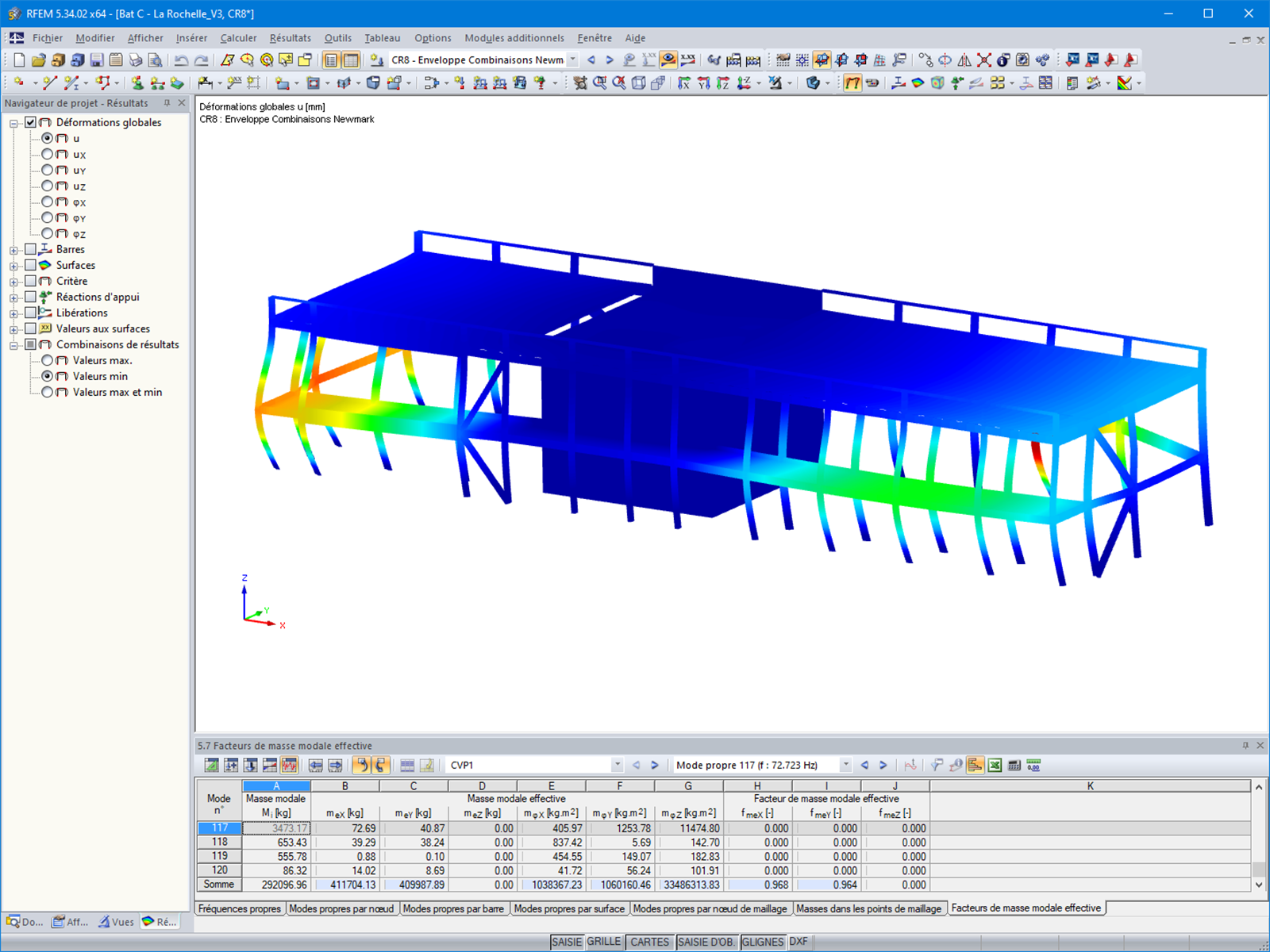

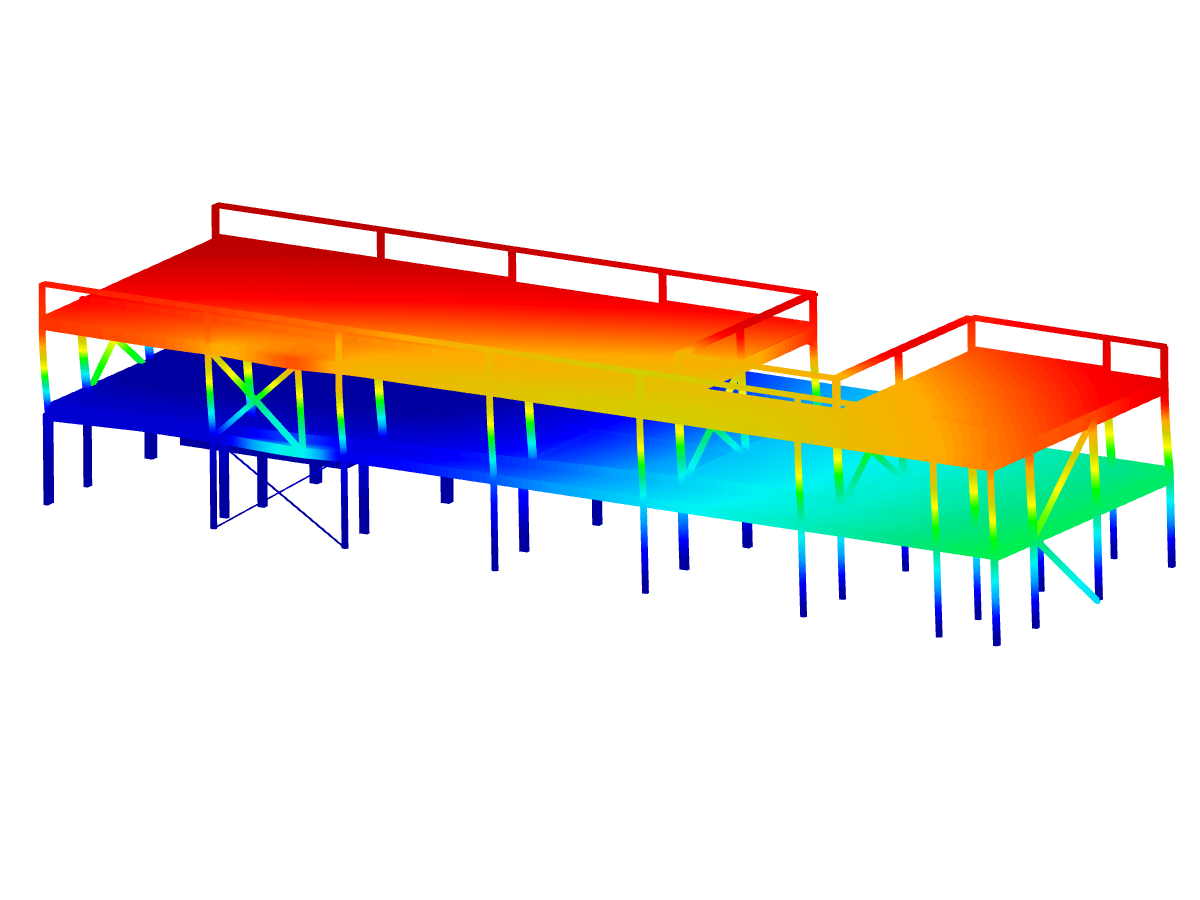

Поскольку объект находится в сейсмической зоне 3, был на обеих пристройках выполнен сейсмический расчет независимо с помощью модулей серии RF-DYNAM Pro. Благодаря моделированию различных материалов, были в расчете конструкций учтены соответствующие типы жесткости.
| Место | Город природы и науки Лавуазинг, Франция Am Zellweg 2 Études Techniques Lyonnaises |
| Заказчик | Город Ла-Рошель, Франция |
| Архитектор | Archi5Prod |
| Расчёт каркаса и строительство | Деревянная конструкция LCA |
