Prezentacja projektu

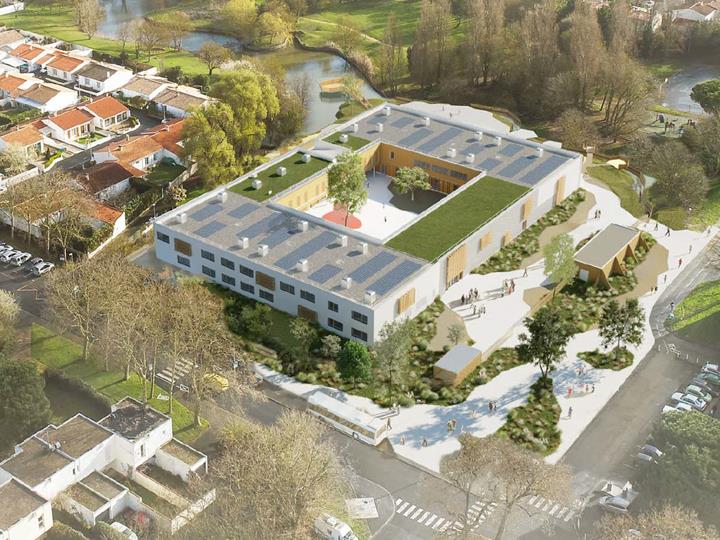

W ramach programu rewitalizacji dzielnicy Lyonneave-les-Salines w La Rochelle, dawny kompleks szkół i centrum rozrywki zostały poddane gruntownej renowacji.
Z istniejącej konstrukcji zachowano i w pełni odrestaurowano jedynie beton skrzydeł wschodniego i zachodniego. Są one połączone ze sobą dwoma przedłużeniami w kierunku południowym i północnym, tworząc jedną całość.
Podczas renowacji budynku starano się wykorzystać tylko naturalne materiały. Budynek wyróżnia się również wysoką efektywnością energetyczną i termiczną, a układ pomieszczeń został zoptymalizowany, aby umożliwić wspólne wykorzystanie powierzchni biurowych.
Na nowej powierzchni znajdzie się żłobek i szkoła podstawowa, centrum rozrywki, wielofunkcyjna sala oraz przestrzeń do prowadzenia warsztatów naukowych i przyrodniczych. Szkoła wplata przyrodę i środowisko w codzienne życie dzieci, dzięki dostępowi do jeziora poprzez pomost, ogrodu, oczka wodnego, szklarni i budek lęgowych.
Konstrukcja
Firma LCA Construction Bois była odpowiedzialna za analizę statyczno-wytrzymałościową i zaprojektowanie drewnianej konstrukcji szkieletowej, konstrukcji dachu i okładzin. Okładziny zostały wykonane z materiałów pochodzenia biologicznego, aby ograniczyć wpływ emisji dwutlenku węgla na środowisko.
Prezentowany projekt koncentruje się na dwóch dobudówkach umożliwiających połączenie starych istniejących konstrukcji (wschodnią i zachodnią).
Pierwsza dobudówka składa się z bloku betonowego na parterze i konstrukcji drewniano-stalowej, na której spoczywa drewniana podłoga z płyt CLT. Górne piętro jest konstrukcją drewnianą, tworzącą dużą przestrzeń bez słupów, gdzie zastosowano drewniano-betonowe płyty o rozpiętości ponad 8 m.

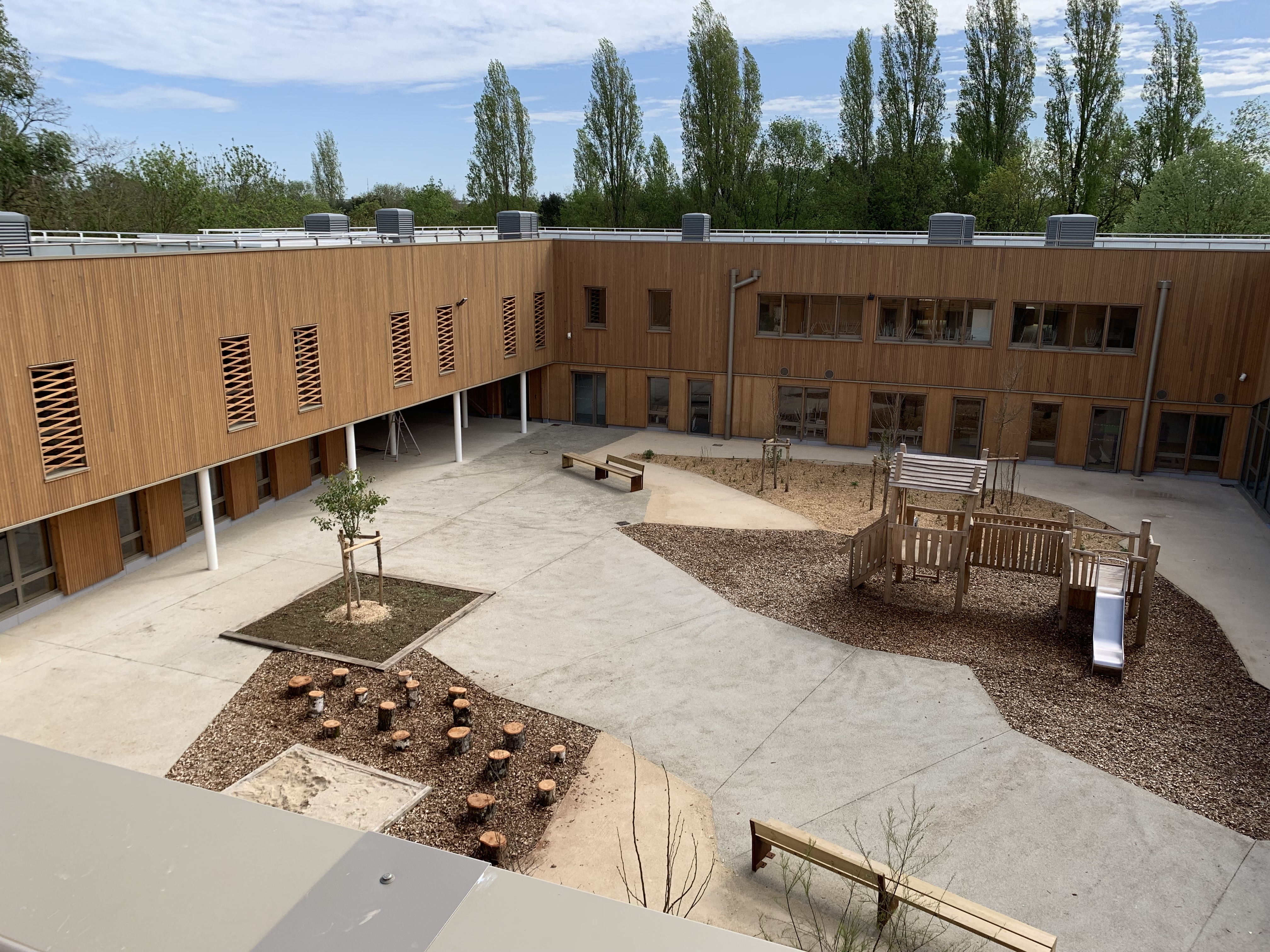

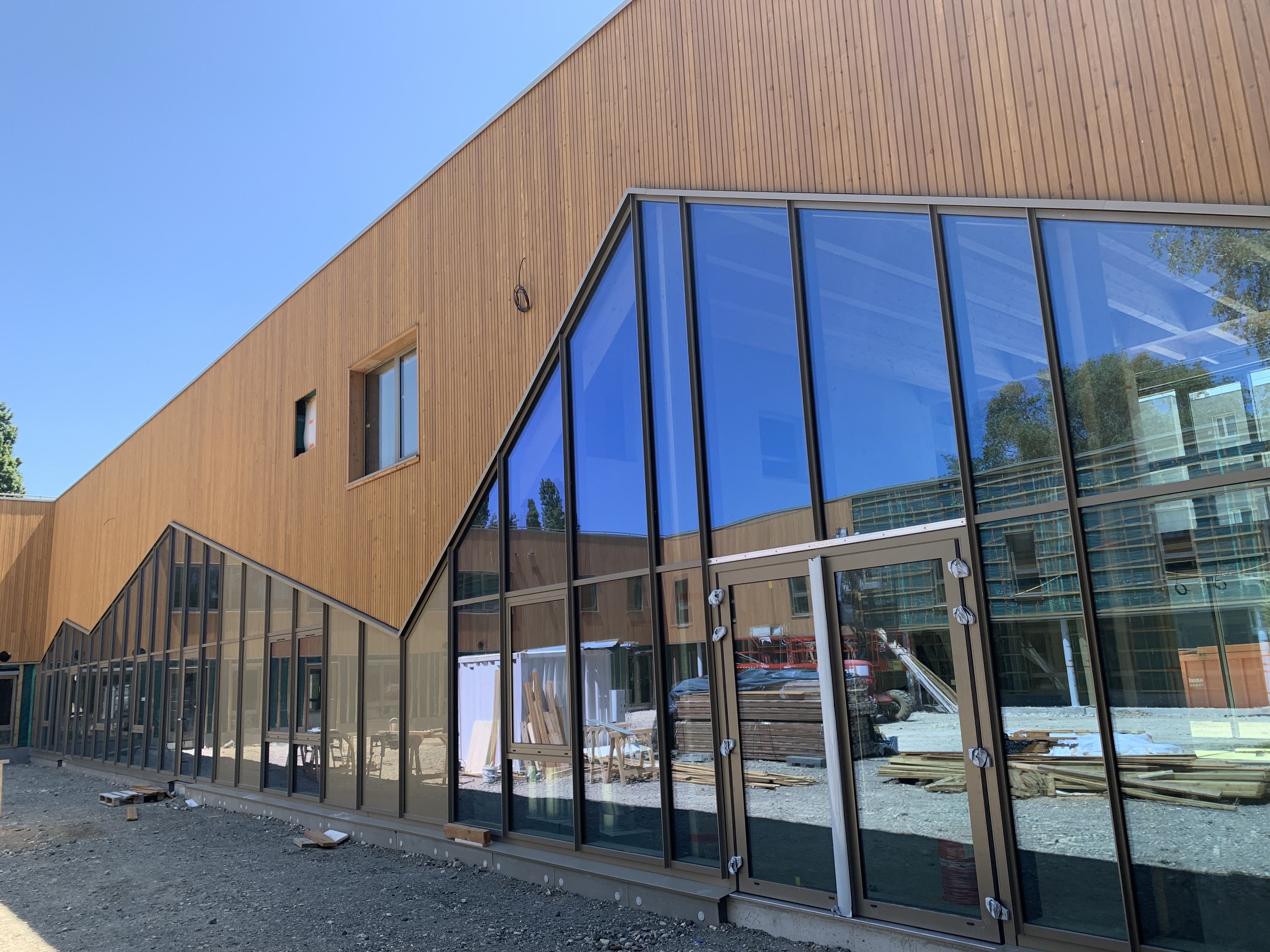

Druga dobudówka jest konstrukcją drewnianą, zbudowaną wokół betonowego rdzenia. Tworzy ona dwie duże hale wewnętrzne o wysokości ponad 10 m. Górne piętra budynków od wschodu i zachodu łączy korytarz. Stężenie w elewacji dziedzińca wewnętrznego nawiązuje do geometrii dużej szklanej fasady.
Oprogramowanie do projektowania

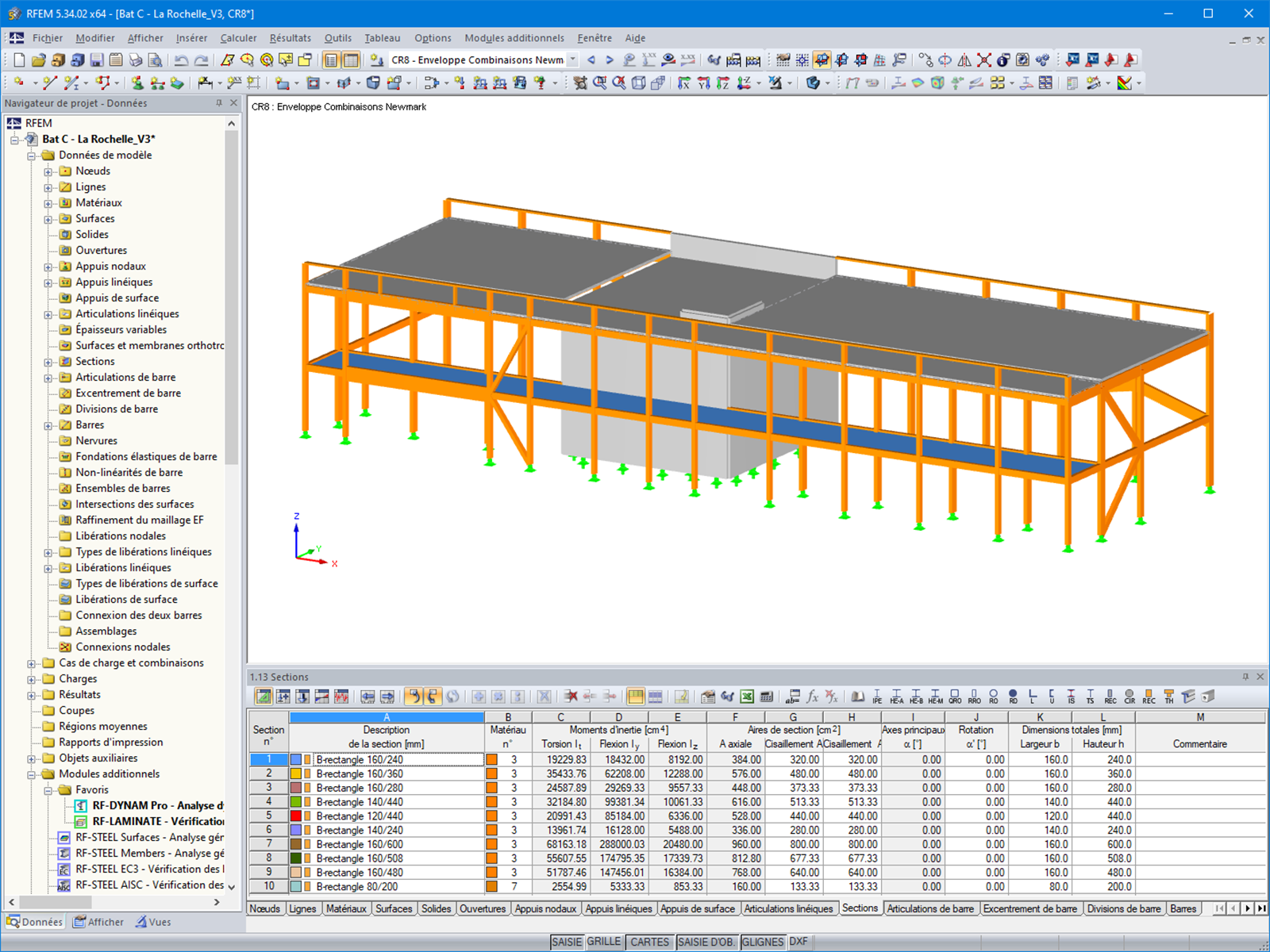

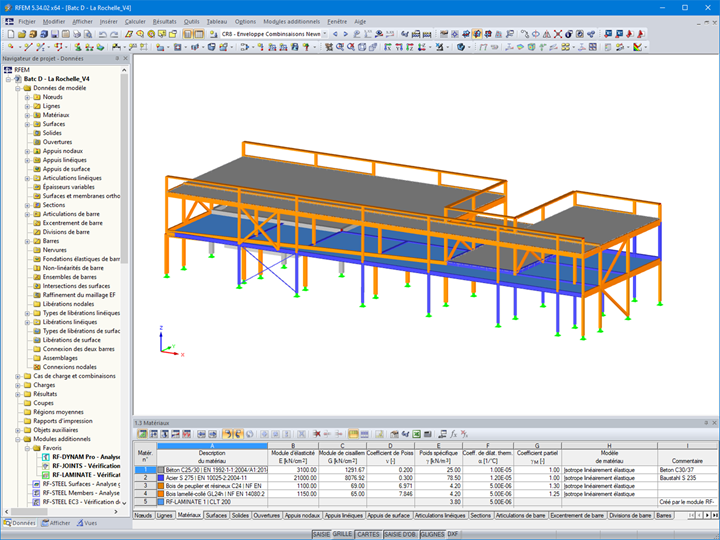

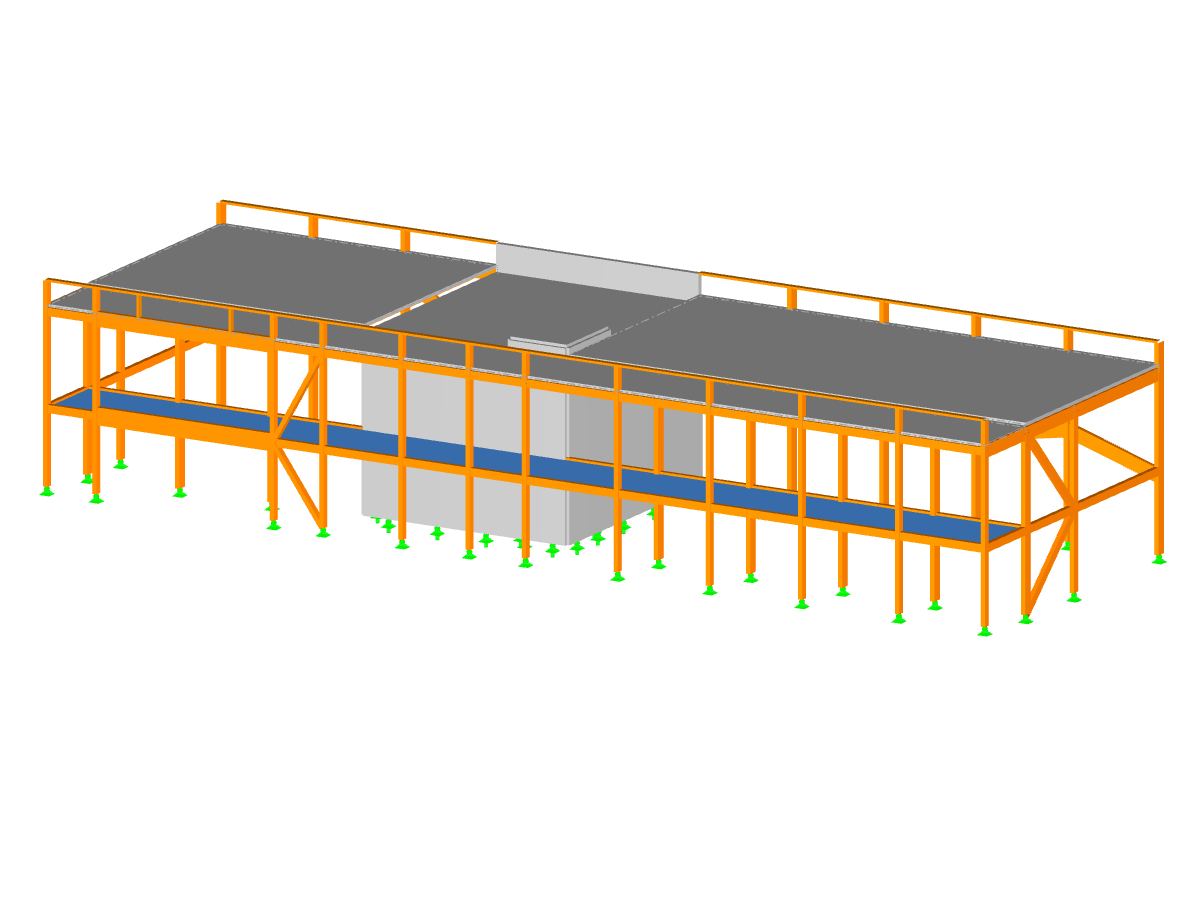

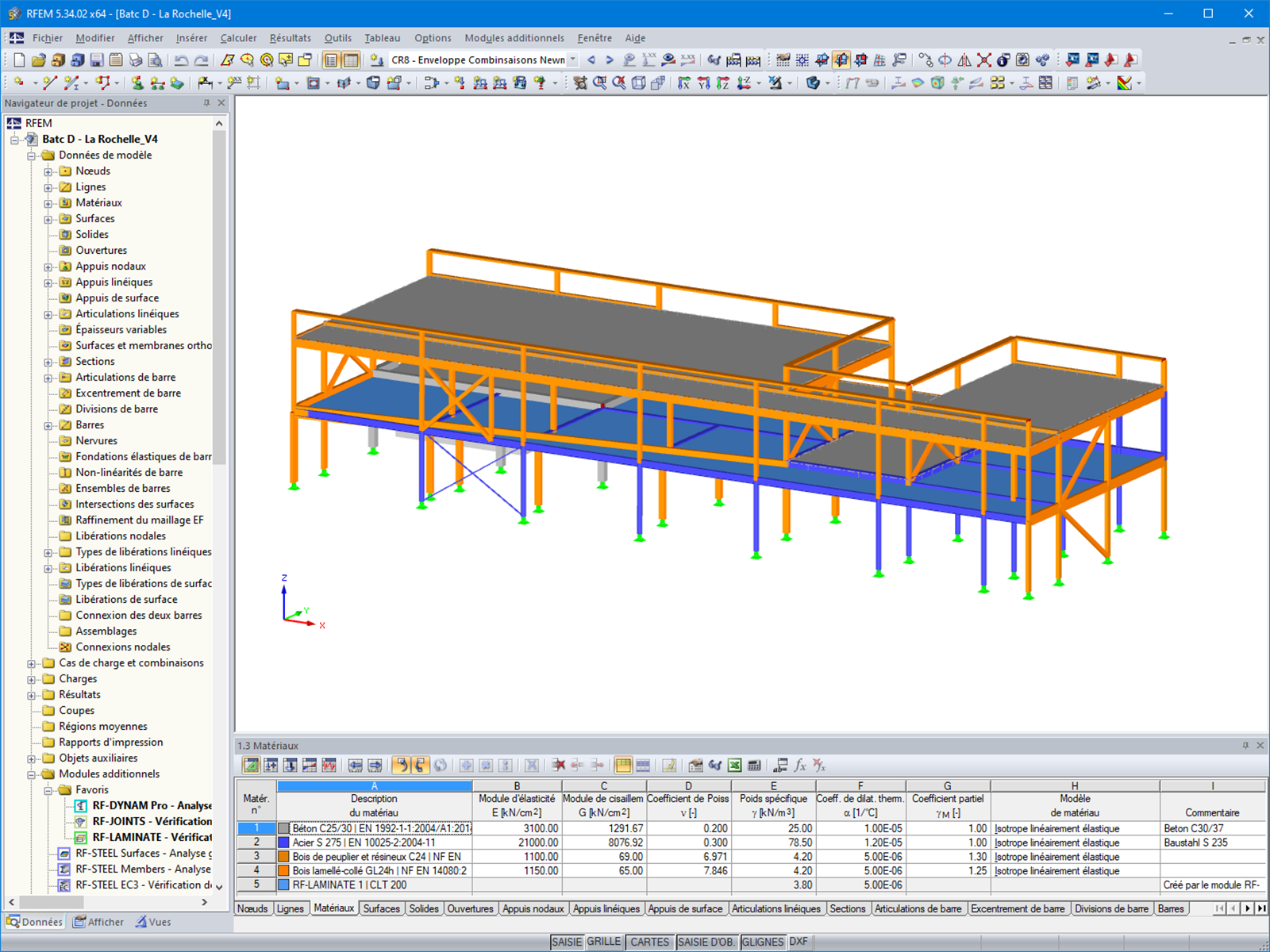

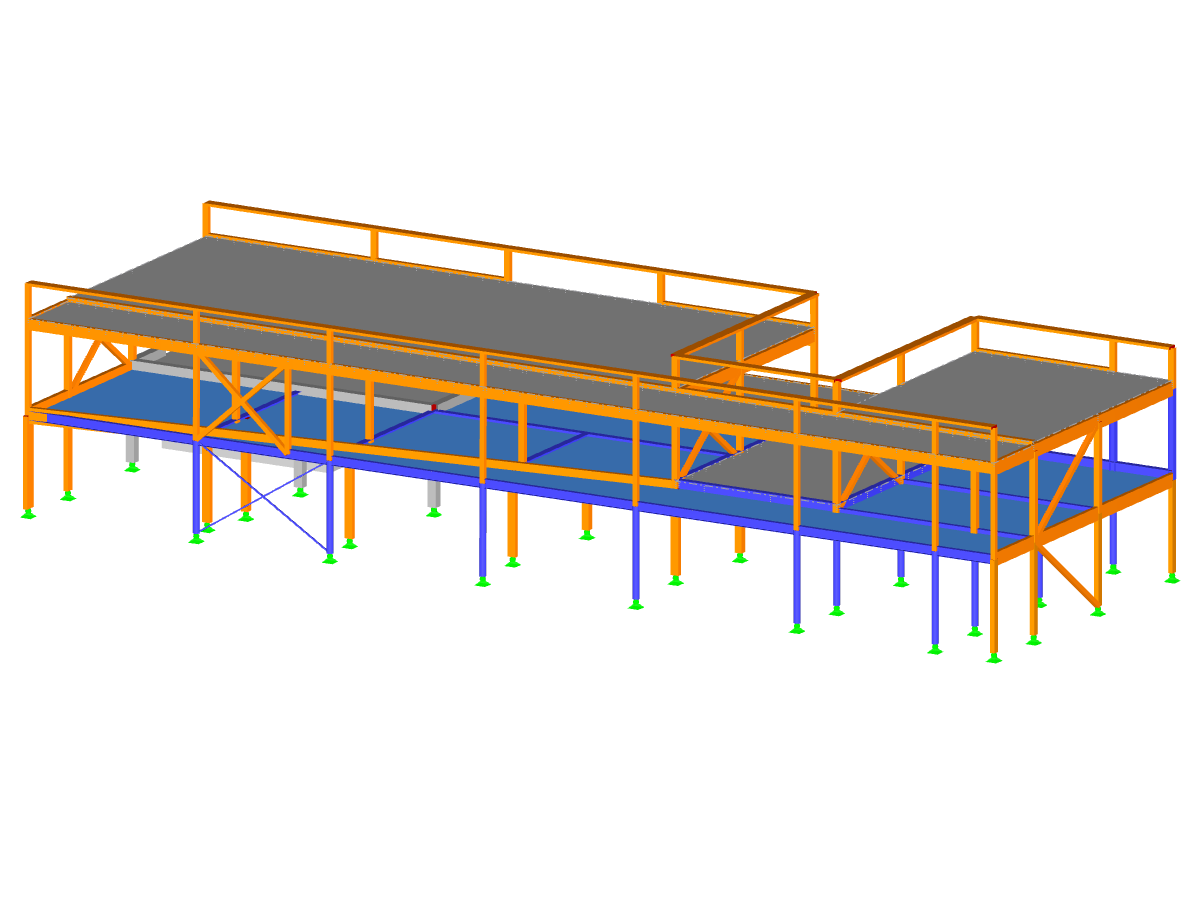

Biuro inżynierskie przeprowadziło globalne modelowanie obu rozszerzeń w programie RFEM 5, biorąc pod uwagę różnorodność materiałów użytych w projekcie: drewno, beton i metal.
Wykorzystano moduły dodatkowe RF-TIMBER Pro i RF-STEEL EC3 do analizy statyczno-wytrzymałościowej konstrukcji drewnianych i stalowych zgodnie z Eurokodem 5 i Eurokodem 3.
Uwzględniono strop zespolony drewniano-betonowy, aby uwzględnić sztywność betonu w zachowaniu konstrukcyjnym elementów dachu płaskiego o rozpiętości większej niż 8 m.

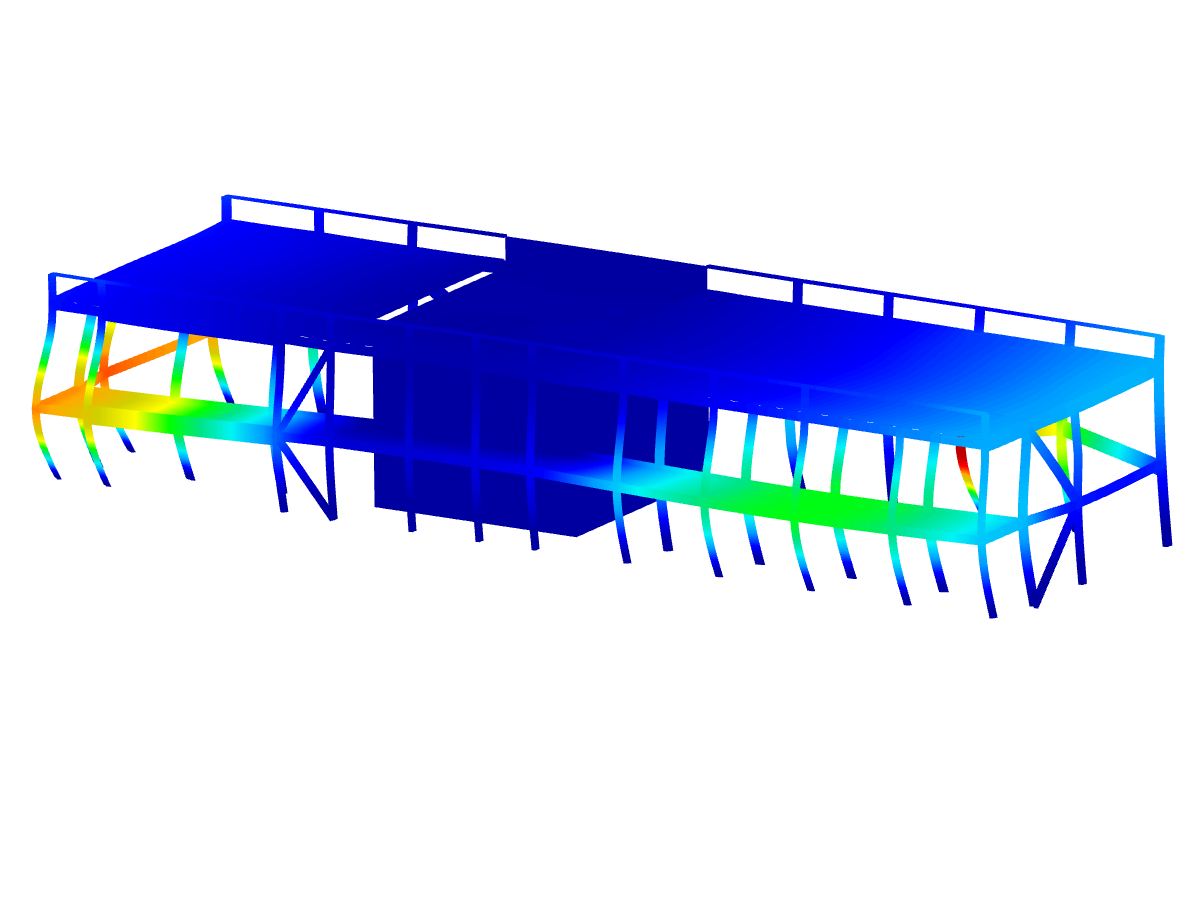

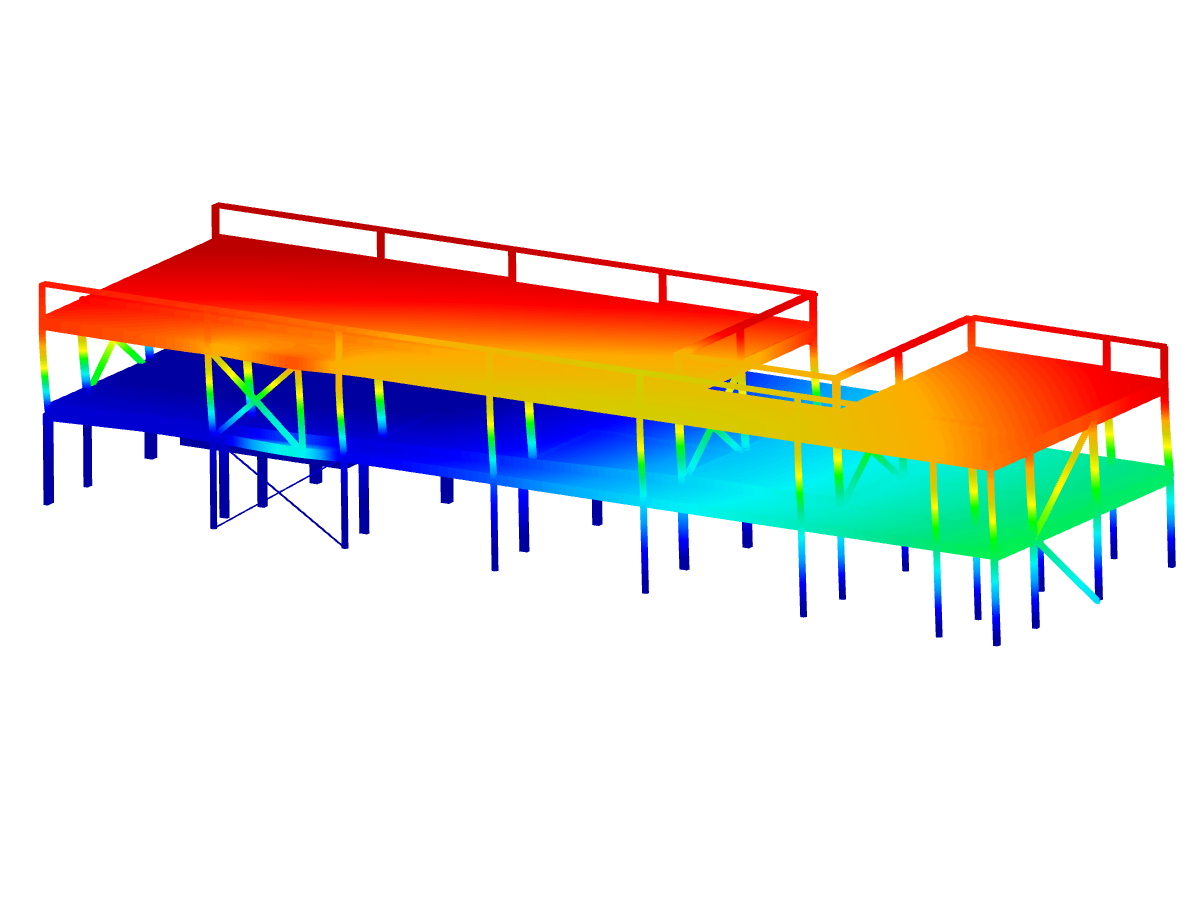

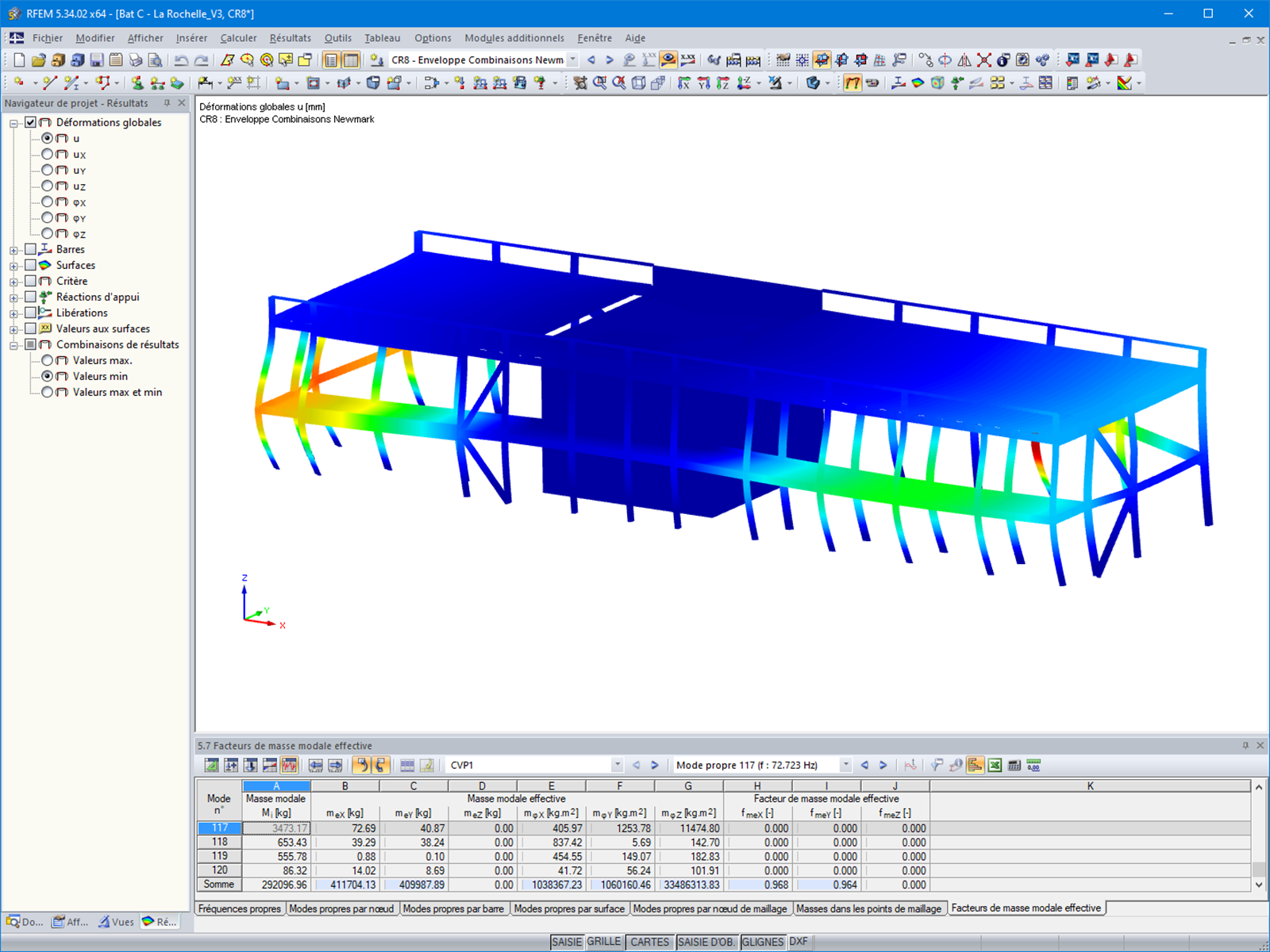

Ponieważ projekt znajduje się w strefie sejsmicznej 3, analizę sejsmiczną przeprowadzono niezależnie dla obu stref przy użyciu modułów serii RF-DYNAM Pro. Podczas modelowania różnych materiałów, w analizie statyczno-wytrzymałościowej uwzględniono odpowiednie sztywności.
| Miejsce | Miasto natury i nauki Lavoisier 31 avenue Victor Schoelcher 17000 La Rochelle |
| Inwestor | Miasto La Rochelle, Francja |
| Architekt | Archi5Prod |
| Obliczenia konstrukcyjne i budowa | LCA Construction Bois |
