Présentation du projet
Dans le cadre du programme de rénovation urbaine du quartier de Villeneuve-les-Salines de la Rochelle, l’ancien groupe scolaire Lavoisier et le centre de loisirs ont totalement été réhabilité.

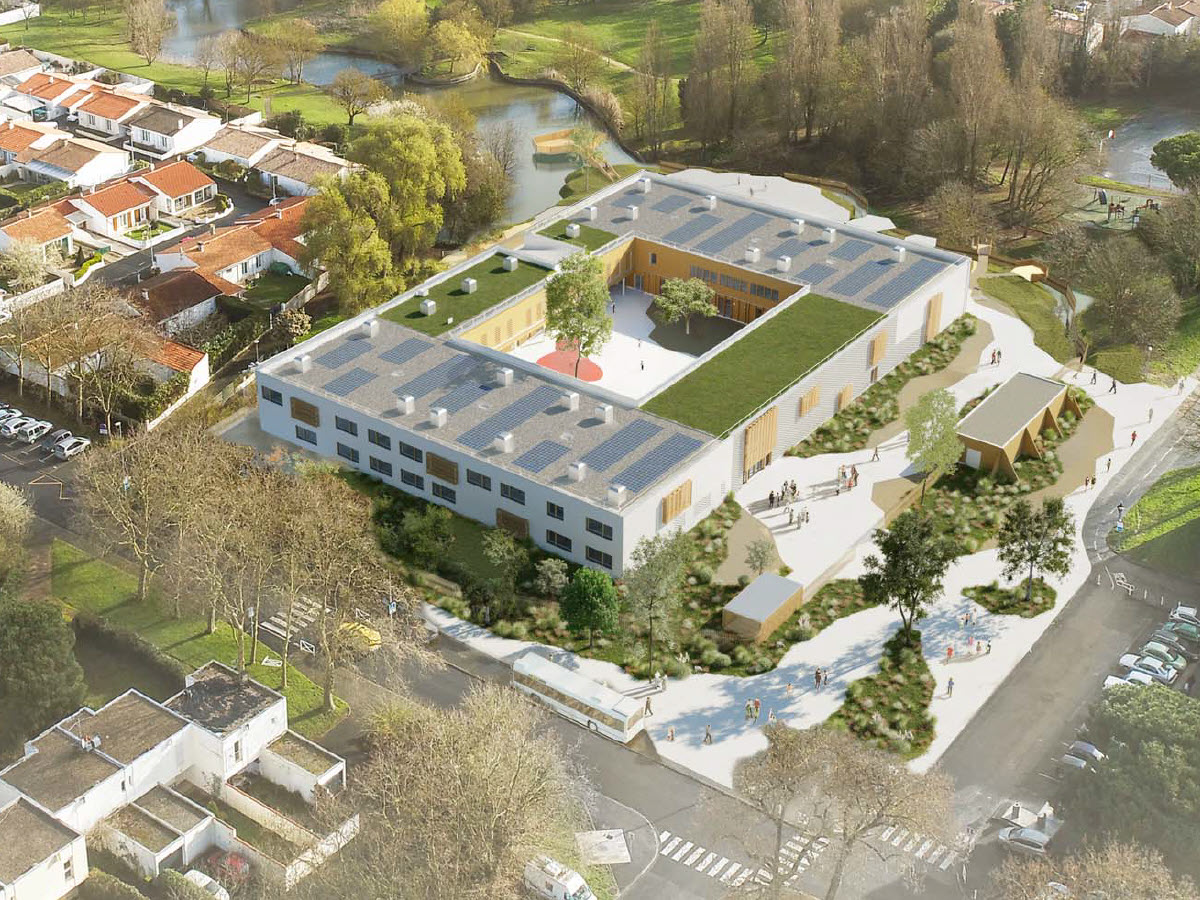

De l’existant, seulement les structures en béton des ailes Est et Ouest ont été conservées, et entièrement curées. Elles sont connectées entre elles grâce à deux extensions au Sud et au Nord pour former un « tout ».
La réhabilitation du site a été réalisée en utilisant un maximum de matériaux naturels. L’édifice est également exemplaire sur les plans énergétique et thermique, et offre un aménagement optimisé afin de permettre une mutualisation des locaux.

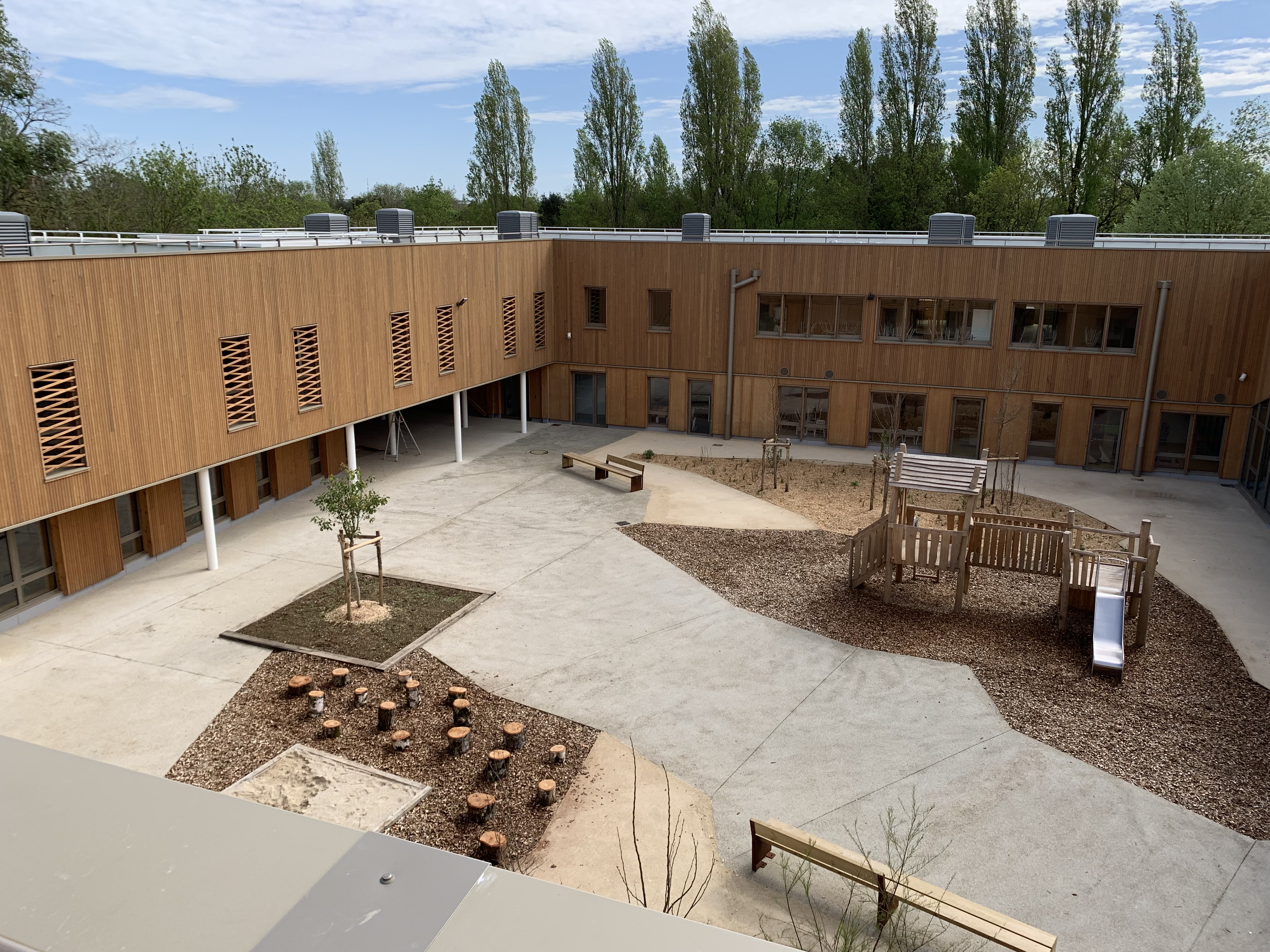

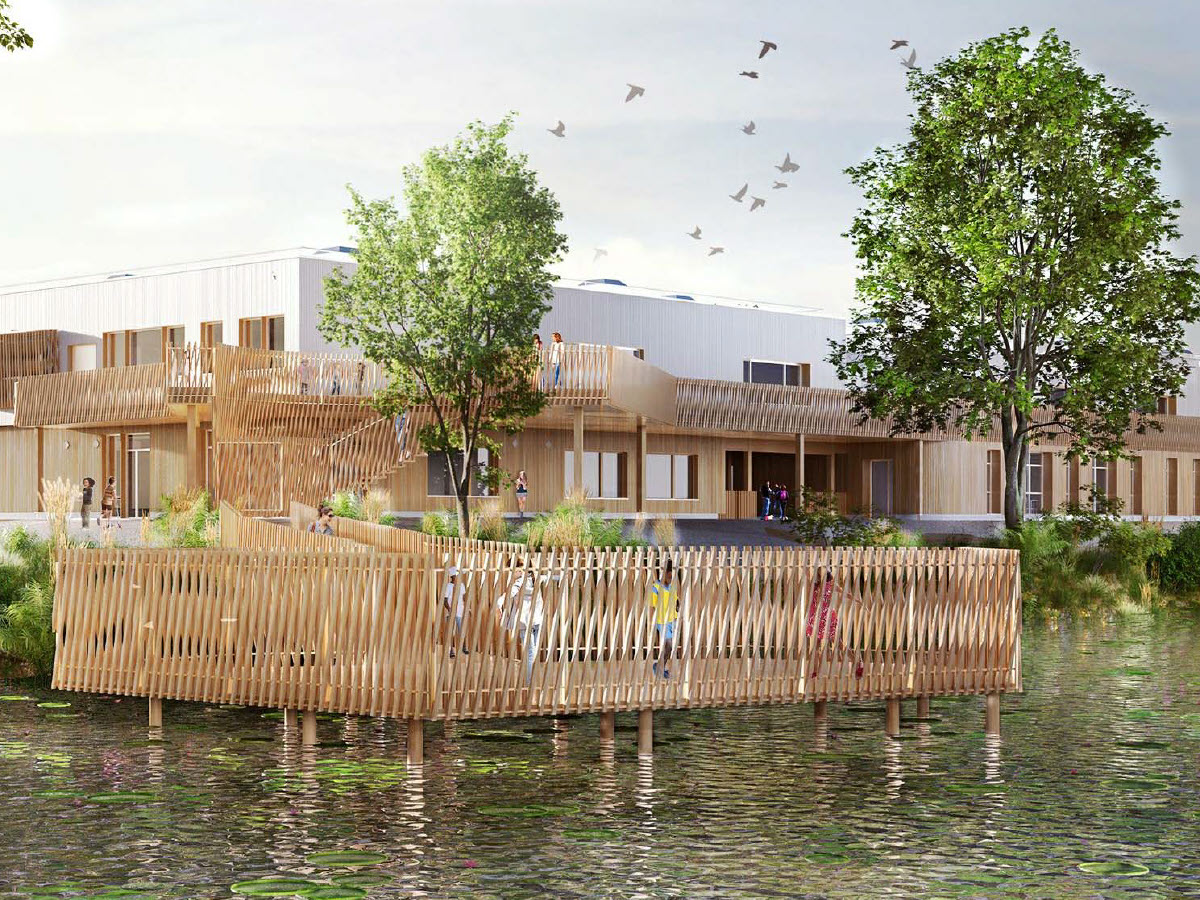

Le nouveau site intègre un pôle maternel et élémentaire, un centre de loisirs, une salle polyvalente et un espace d’ateliers science et nature. L’école intègre la nature et l’environnement au quotidien des enfants avec un accès au lac via un ponton, un espace potager, une mare pédagogique, une serre et des nichoirs.
Structure
L’entreprise LCA Construction Bois est intervenue sur l’étude et la réalisation de la charpente, de l’ossature bois et du bardage du bâtiment. Ces derniers ont été réalisés en matériaux biosourcés afin de limiter l’impact carbone du projet.
Le projet présenté ici se concentre sur les deux extensions permettant de connecter entre elles les anciennes structures existantes (Est et Ouest).

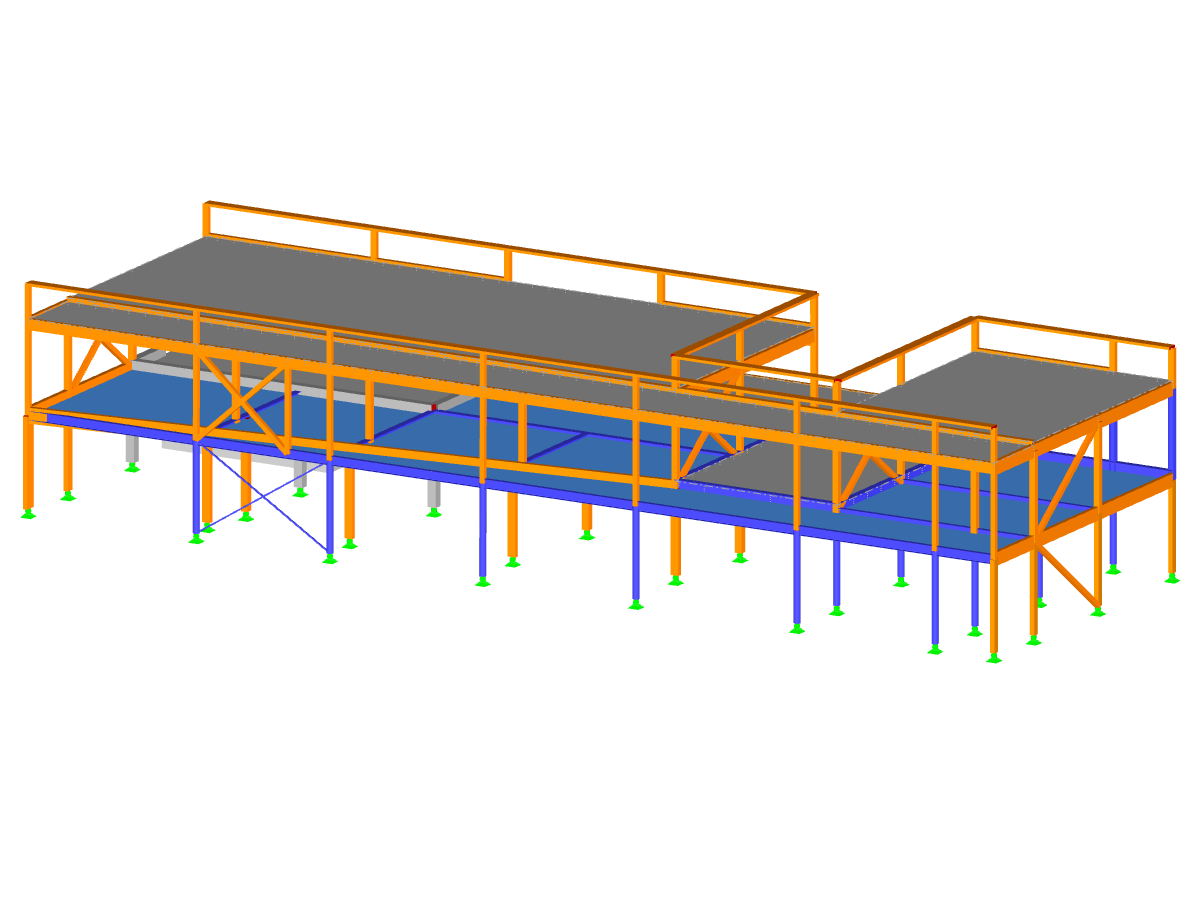

La première extension combine, en rez-de-chaussée, un bloc béton et une structure mixte bois-métal sur laquelle repose un plancher bois en panneaux CLT. L’étage est réalisé en structure bois formant de grand espace libre sans poteau, grâce à des éléments de toiture bois-béton de plus de 8 m de portée.

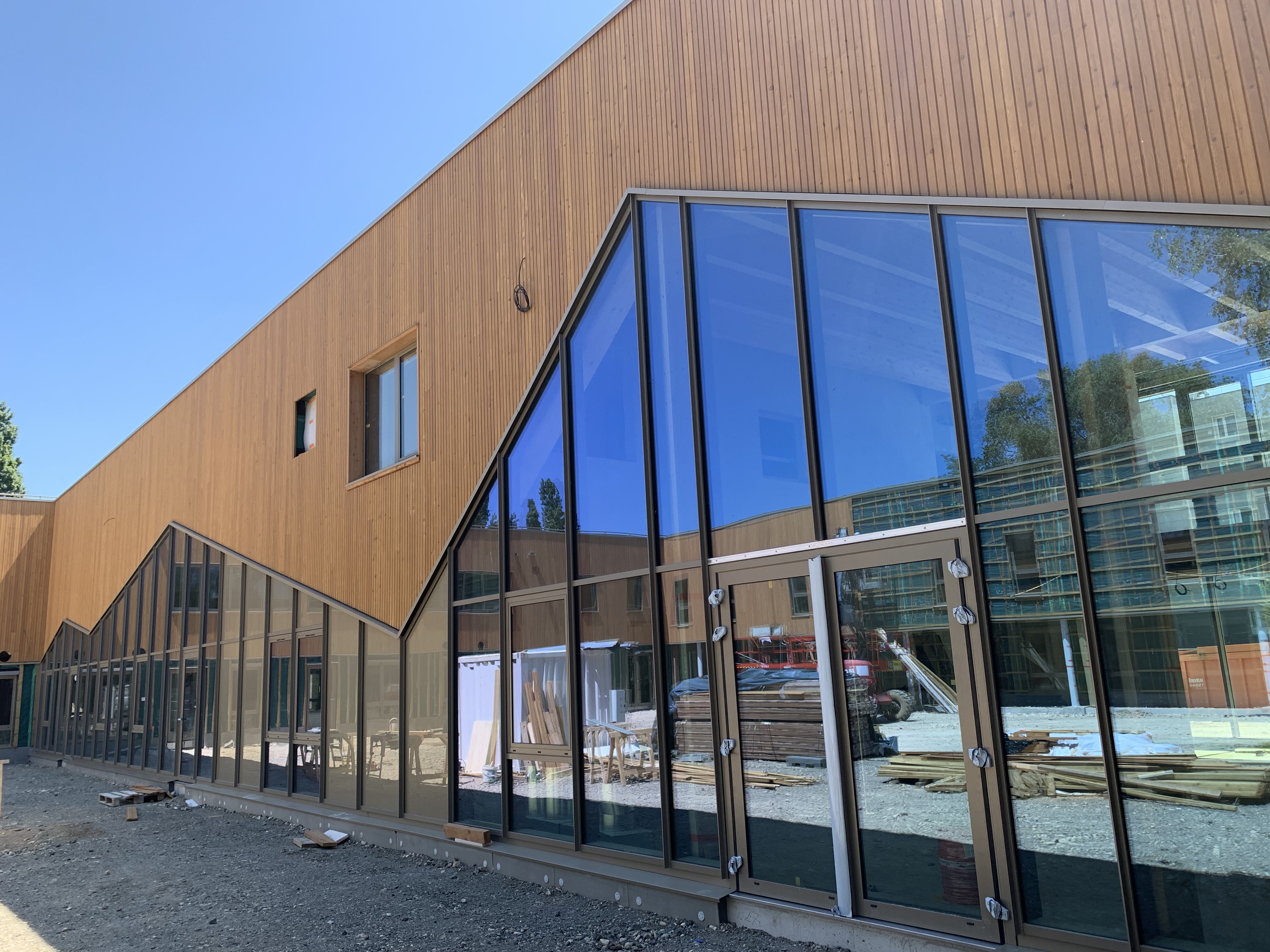

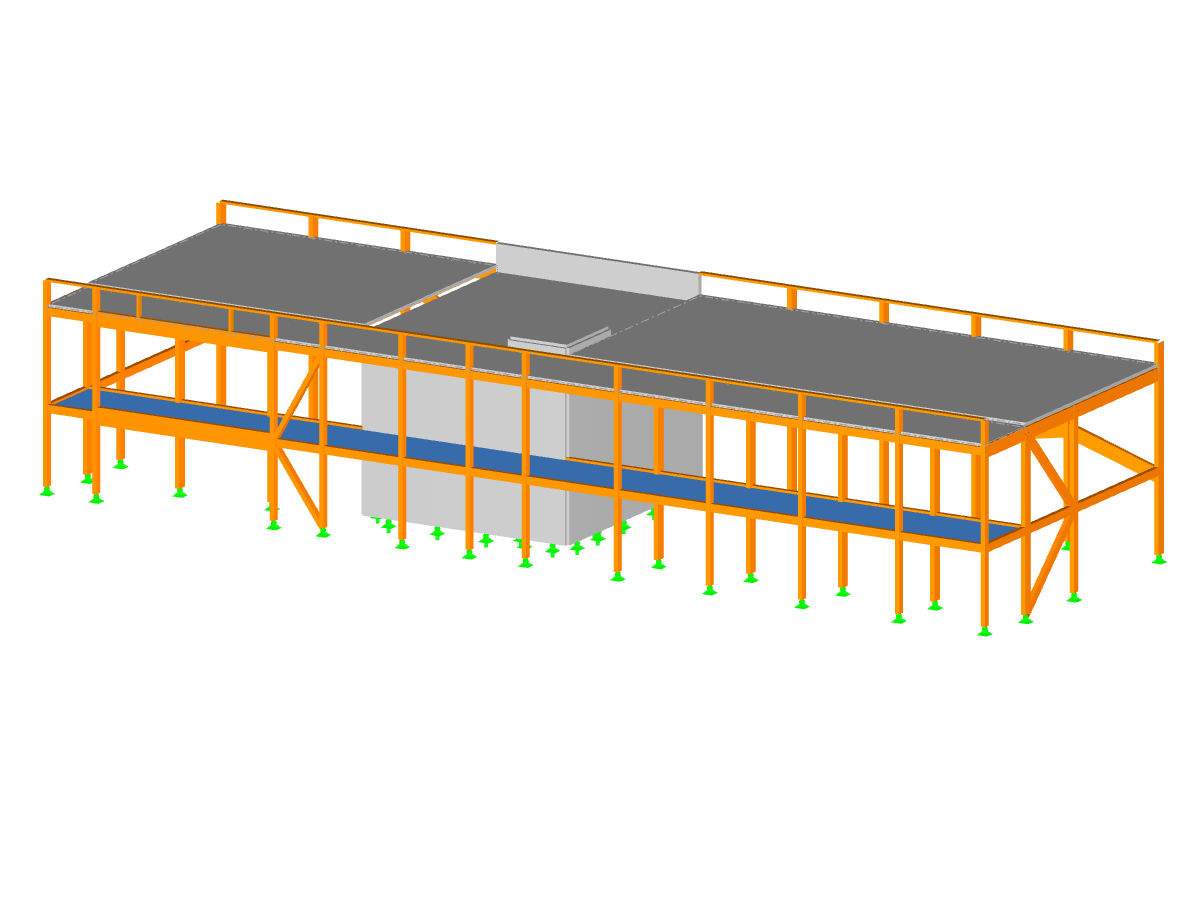

La seconde extension est une structure bois, qui s’articule autour d’un noyau béton. Elle forme deux grands halls intérieurs de plus de 10 m de haut. Une coursive traversante permet de relier les étages des bâtiments Est et Ouest. Les contreventements de la façade donnant sur la cour intérieure suivent la géométrie anguleuse de la grande façade vitrée.
Outils de calcul

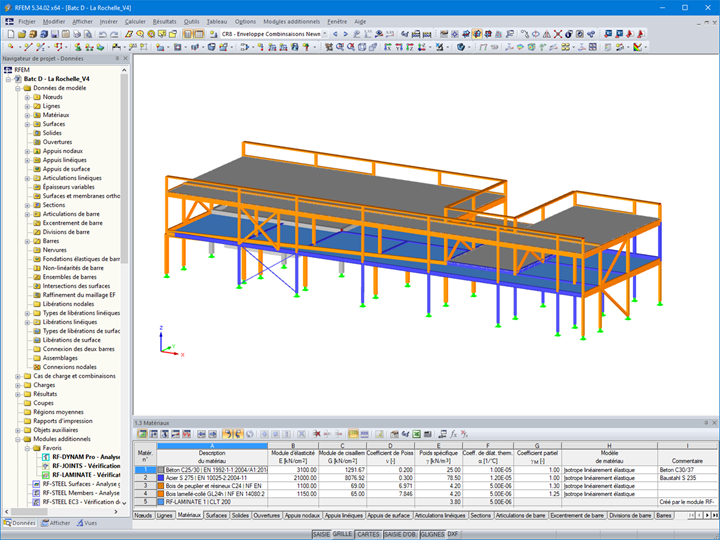

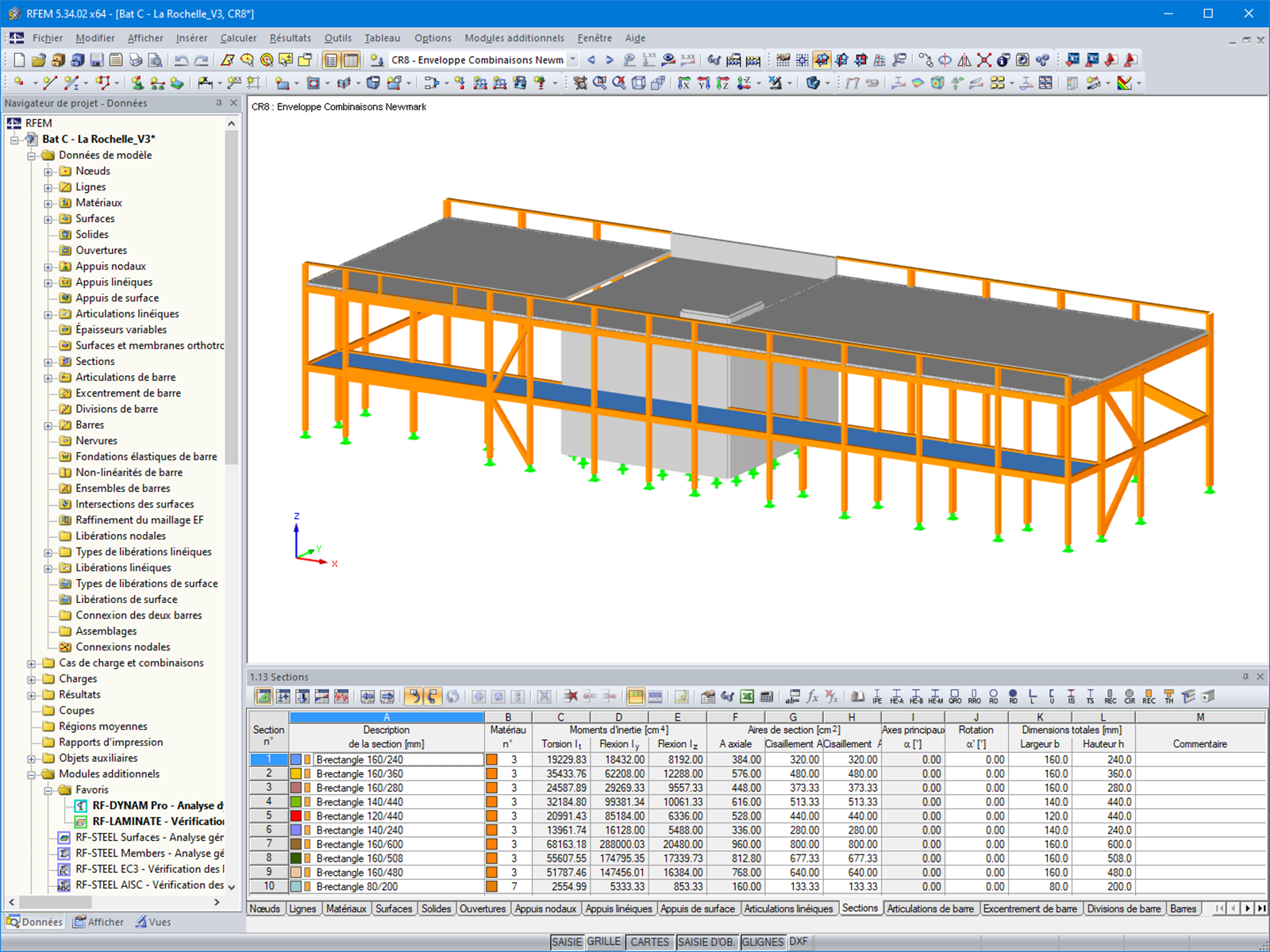

Le bureau d’étude a réalisé une modélisation globale des deux extensions sur le logiciel RFEM 5, en tenant compte de la mixité des matériaux du projet : bois, béton et métal.
Il a pu réaliser la partie étude et dimensionnement de l’ensemble des charpentes bois et acier selon l’Eurocode 5 et l’Eurocode 3 avec les modules RF-TIMBER Pro et RF-STEEL EC3.
La mixité des planchers bois-béton a été considérée, afin de tenir compte de la rigidité du béton dans le comportement structurel des éléments de toiture-terrasse de plus de 8 m de portée.

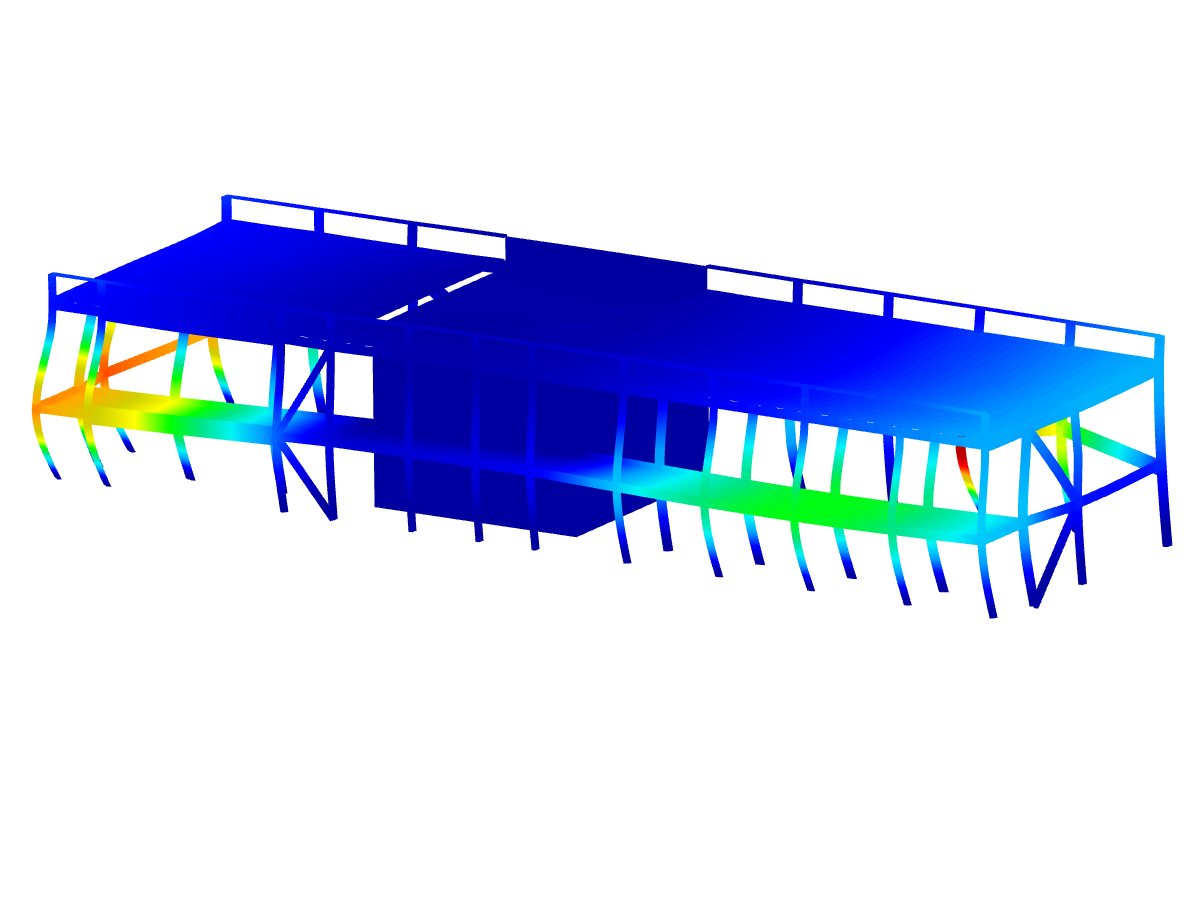

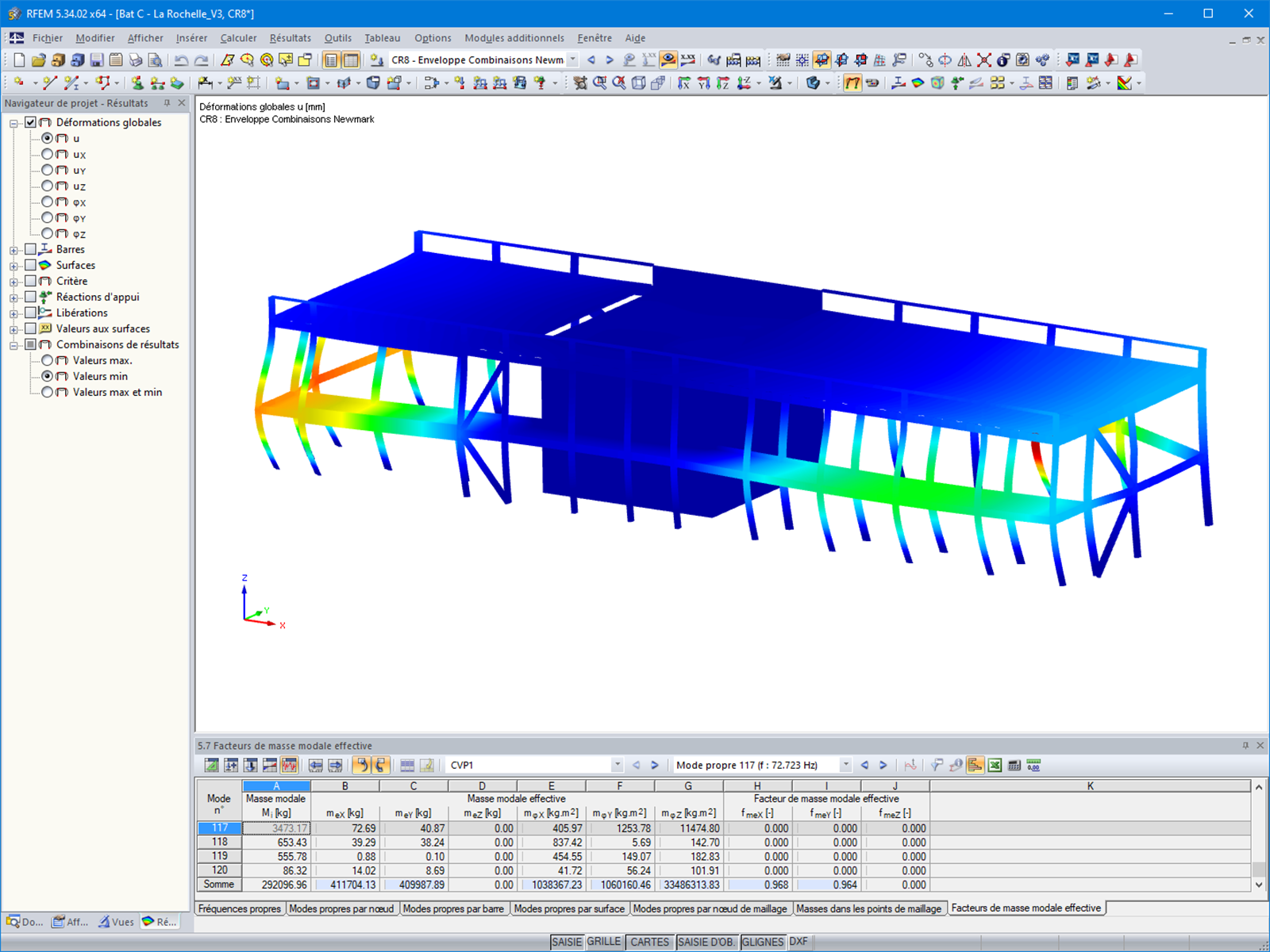

Ce projet se trouvant en zone de sismicité 3, une étude sismique a été réalisée de manière indépendante sur les deux extensions, avec les modules de la famille RF-DYNAM Pro. La modélisation des divers matériaux a permis de tenir compte de leurs rigidités respectives lors de l’analyse.
| Position | Cité de la nature et des sciences Lavoisier 31 avenue Victor Schoelcher 17000 La Rochelle |
| Maitre d’ouvrage | Ville de La Rochelle |
| Architecte | ARCHI5 PROD |
| Étude et réalisation de la charpente | LCA Construction Bois |
