Détermination des courbes pushover dans RFEM

Les articulations plastiques sont impératives pour l'analyse pushover (POA) en tant que méthode statique non linéaire pour l'analyse sismique des structures. Dans RFEM 6, les articulations plastiques peuvent être définies comme des articulations de barre. Dans cet article, nous vous expliquons comment définir des articulations plastiques avec des propriétés bilinéaires.

L’analyse pushover est un calcul non linéaire réalisé dans le cadre de l’analyse sismique des structures. La distribution de charge est déduite à partir du calcul dynamique des charges équivalentes. Les charges sont progressivement augmentées jusqu'à la rupture de la structure. Le comportement non linéaire d’un bâtiment est en général représenté avec des articulations plastiques.

Cet article décrit les capacités d'échange de données entre RFEM 6/RSTAB 9 et AutoCAD, en mettant l'accent sur l'intégration des fichiers DXF.

• Considération du comportement non linéaire des composants à l'aide des articulations plastiques standardisées pour l'acier (FEMA 356, EN 1998-3) et du comportement non linéaire des matériaux (maçonnerie, acier - bilinéaire, courbes de travail définies par l'utilisateur)
• Importation directe de masses à partir de cas de charge ou de combinaisons de charge pour l'application de charges verticales constantes
• Spécifications définies par l'utilisateur pour la considération des charges horizontales (standardisées sur un mode propre ou uniformément réparties sur la hauteur des masses)
• Détermination de la courbe de capacité avec un critère limite de calcul (un effondrement ou une déformation limite)
• Transformation de la courbe de capacité en spectre de capacité (format ADRS, système oscillant à un degré de liberté)
• Bilinéarisation du spectre de capacité selon l'EN 1998-1:2010 + A1:2013
• Transformation du spectre de réponse appliqué en spectre de demande (format ADRS)
• Détermination du déplacement cible selon l'EC 8 (méthode N2 selon Fijar 2000)
• Comparaison graphique du spectre de capacité et du spectre de demande
• Évaluation graphique des critères d'acceptation des articulations plastiques prédéfinies
• Affichage de résultat des valeurs utilisées dans le calcul itératif du déplacement cible
• Accès à tous les résultats du calcul de structure dans les différents incréments de charge

Lors du calcul, la charge horizontale sélectionnée est augmentée par incréments de charge. Une analyse statique non linéaire est effectuée pour chaque pas de charge jusqu'à ce que la condition limite spécifiée soit atteinte.

Les résultats de l'analyse pushover sont nombreux. D'une part, la structure est analysée pour son comportement en déformation. Ceci peut être représenté par une ligne force-déformation du système (une courbe de capacité). D'autre part, l'effet du spectre de réponse peut être affiché dans l'affichage ADRS (Acceleration-Displacement Response Spectrum). Le déplacement cible est déterminé automatiquement dans le programme sur la base de ces deux résultats. Le processus peut être évalué graphiquement et dans des tableaux.

Les différents critères d'acceptation peuvent ensuite être évalués graphiquement (pour le pas de charge suivant du déplacement cible, mais également pour tous les autres pas de charge). Les résultats de l'analyse statique sont également disponibles pour les différents pas de charge.

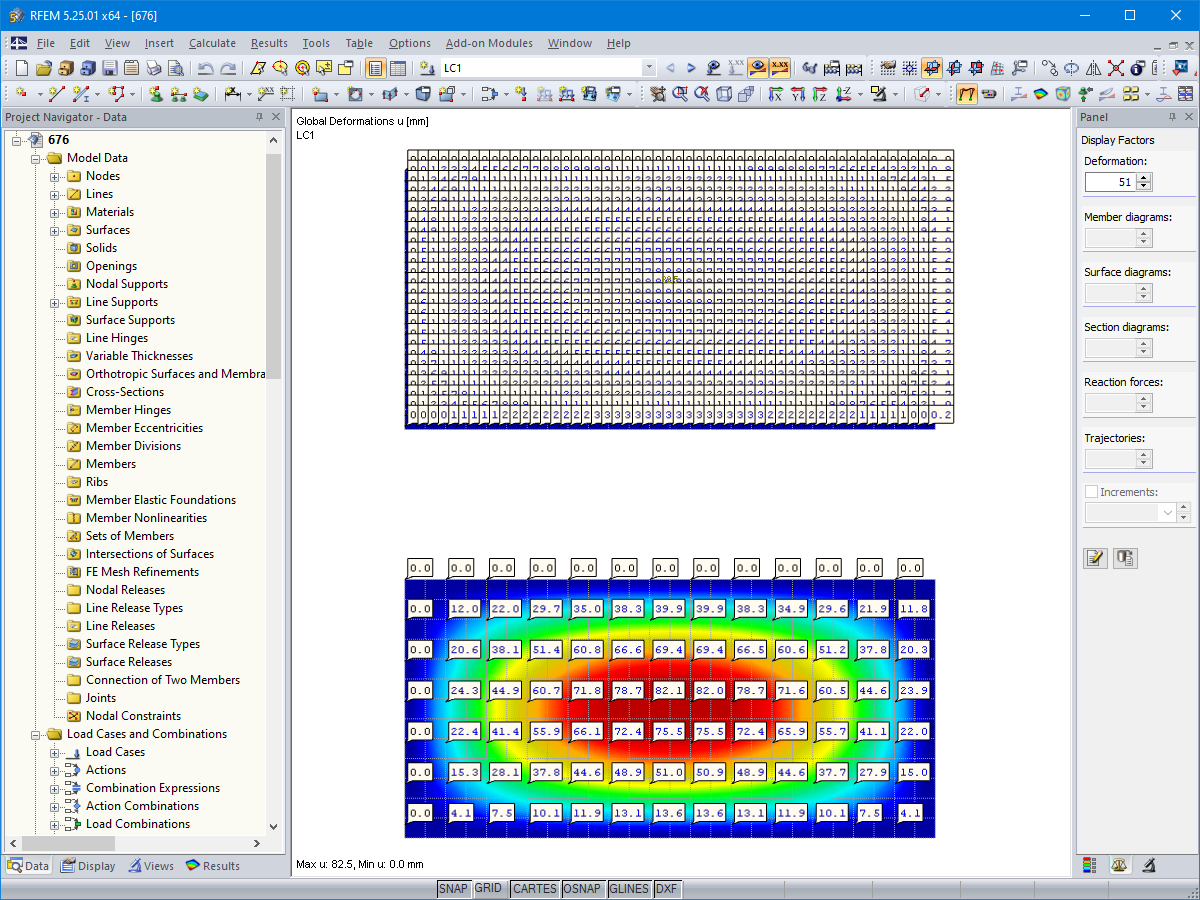

RFEM permet de déterminer les courbes pushover (aussi appelée courbe de capacité) et de les exporter vers Excel.

Avec le module RF-DYNAM Pro - Equivalent Loads, il est possible de générer une répartition de charge automatique selon un mode propre et de l'exporter comme un cas de charge RFEM.
