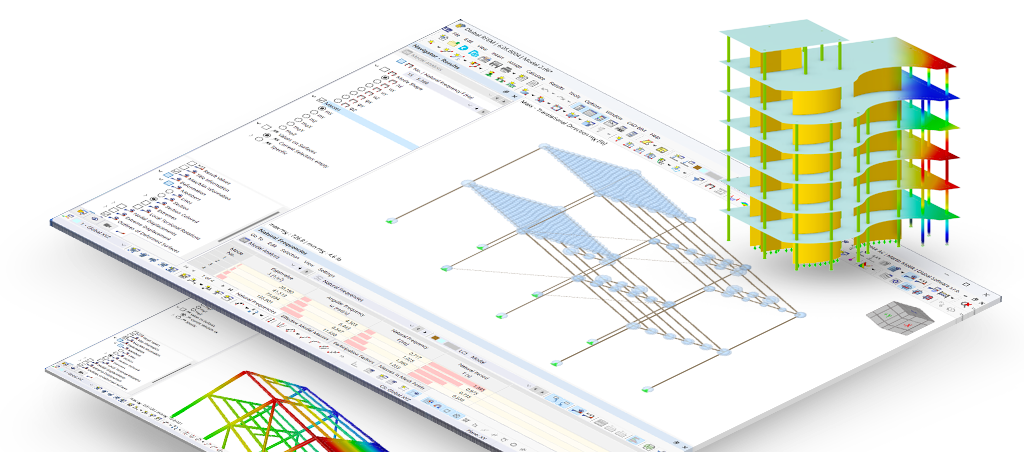

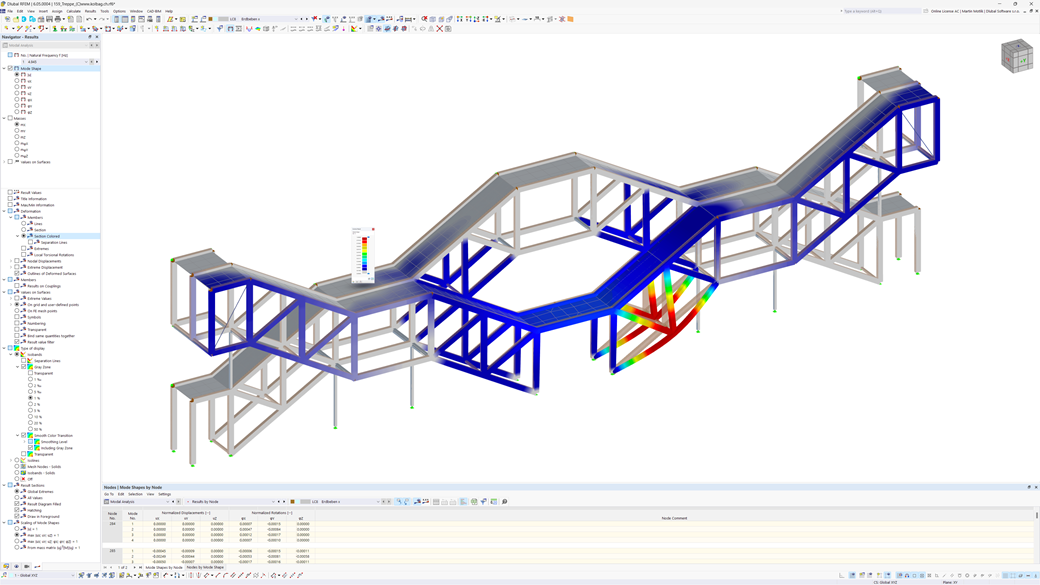

Analyse modale pour RFEM 6

Les vibrations dans les fréquences propre peuvent être très dangereuses pour les projets de construction. Le calcul des fréquences propres est donc très important pour la stabilité à long terme de votre projet. Le module complémentaire Analyse modale de RFEM 6 vous permet de déterminer les fréquences propres et les modes propres des modèles de barre, de surface et de solide.

Subnavigation

Produit

Fonctionnalités

Le logiciel vous permet d'analyser rapidement et confortablement les fréquences propres et les modes propres des modèles de barre, de surface et de solide. Toutes les valeurs d'entrée requises sont directement extraites de RFEM/RSTAB.

Considération automatique des masses du poids propre
Définition facultative de masses supplémentaires (masses nodales, linéaires, surfaciques et d'inertie) directement dans les cas de charge
Coefficients de combinaison prédéfinis pour différentes normes (EC 8, SIA 261, ASCE 7, ...)
Considération des appuis ou barres/surfaces/solides défaillants
Définition de plusieurs analyses modales (par exemple pour analyser différentes masses ou modifications de rigidité)
Sélection du type de matrice de masse (matrice diagonale, matrice constante, matrice unitaire) avec spécification des degrés de liberté de translation et de rotation définis par l'utilisateur
Méthodes pour la détermination du nombre de modes propres (défini par l'utilisateur, automatique, pour atteindre les facteurs de masse modale effectifs, automatique, pour atteindre la fréquence propre maximale, disponible uniquement dans RSTAB)
Détermination des modes propres et des masses aux nœuds et points de maillage EF
Sortie de la valeur propre, de la fréquence angulaire, de la fréquence propre et de la période propre
Sortie tabulaire et graphique des masses en points de maillage
Affichage et animation des modes propres
Différentes options d'échelle pour les modes propres
Documentation des résultats numériques et graphiques dans le rapport d'impression

Configuration système requise

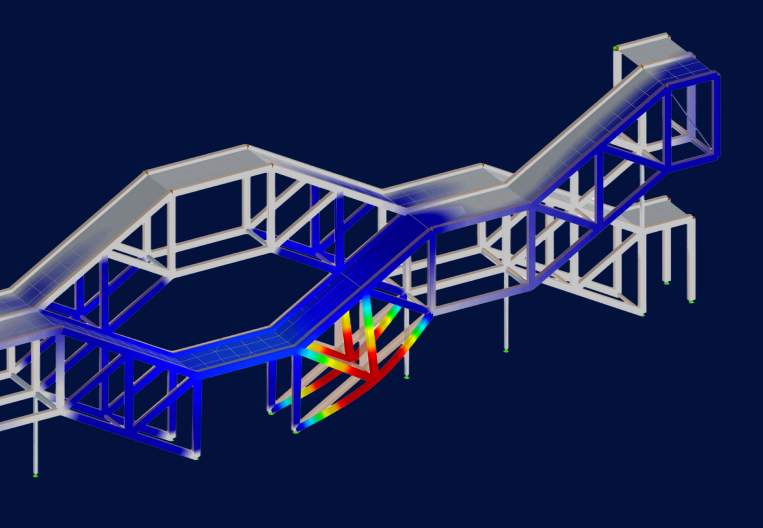

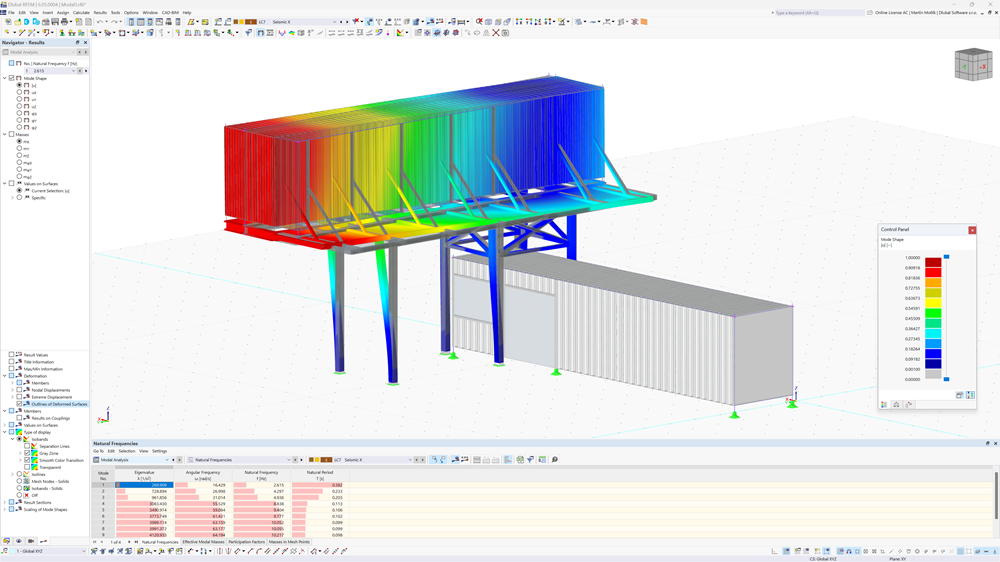

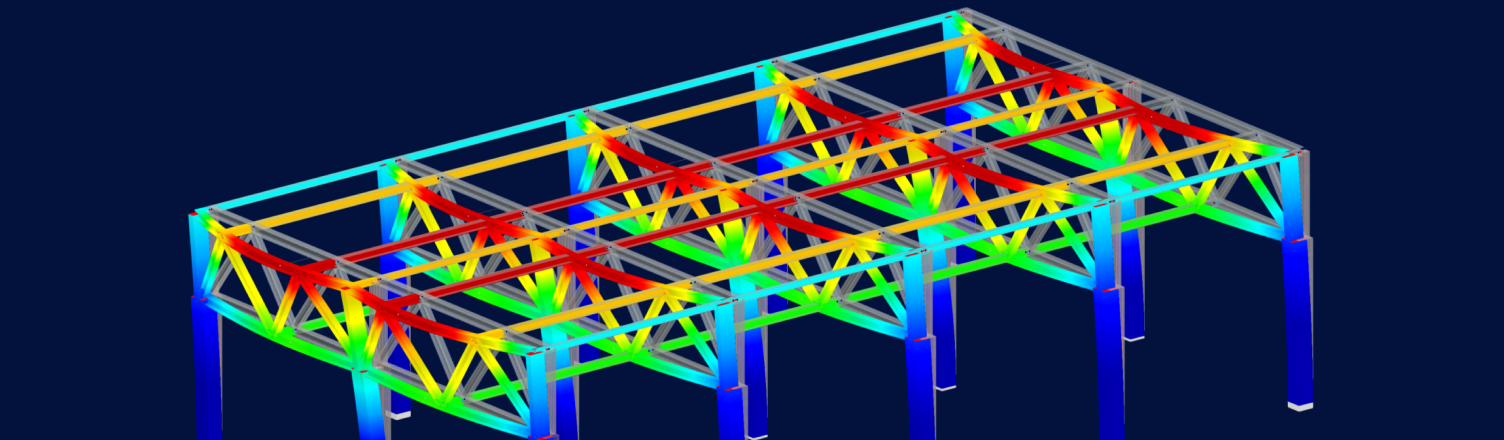

Analyse modale de la déformation globale de la simulation de la structure conteneur par Modular Structural Consultants LLC.

Analyse modale de la structure conteneur | © Modular Structural Consultants LLC

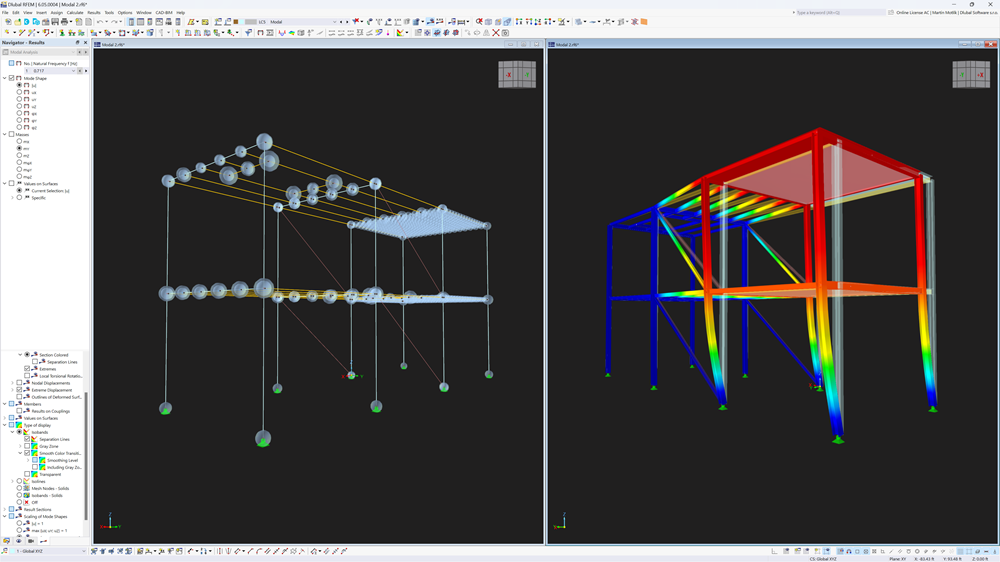

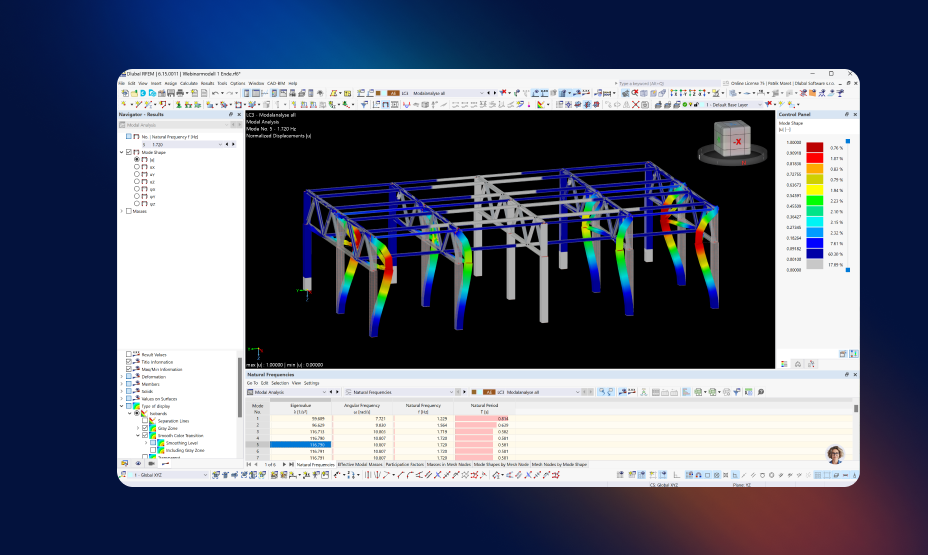

Analyse modale d'un portique en acier

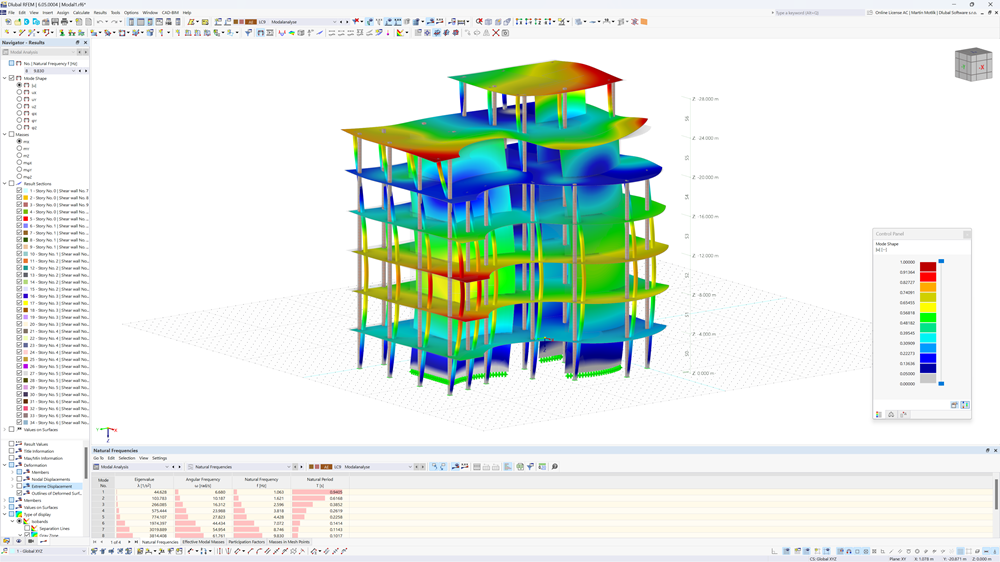

Analyse modale d'un modèle de bâtiment en béton armé à plusieurs étages

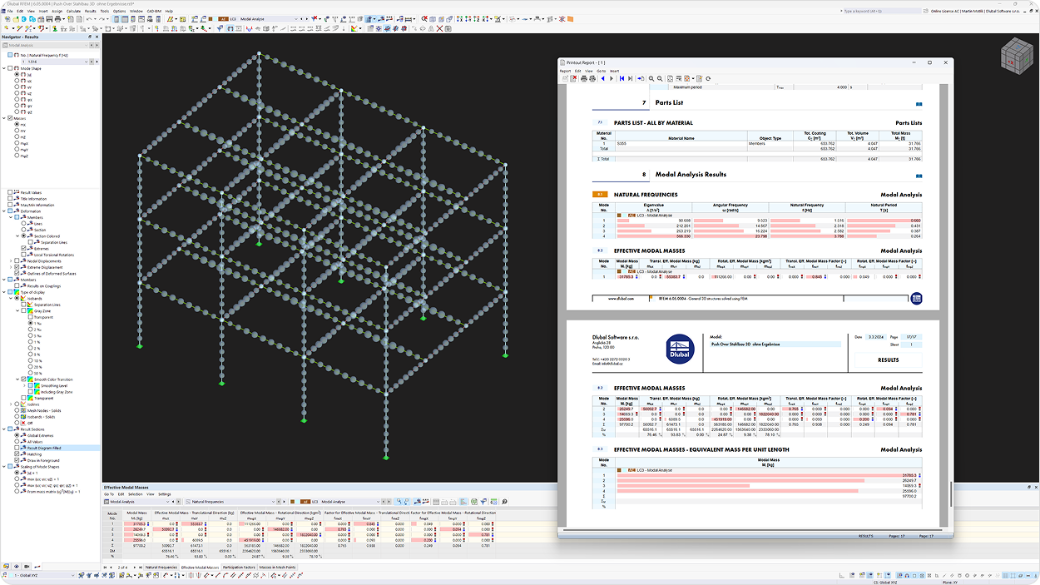

Rapport d'impression dans RFEM 6 avec résultats de l'analyse modale

Analyse modale de la structure conteneur | © Modular Structural Consultants LLC

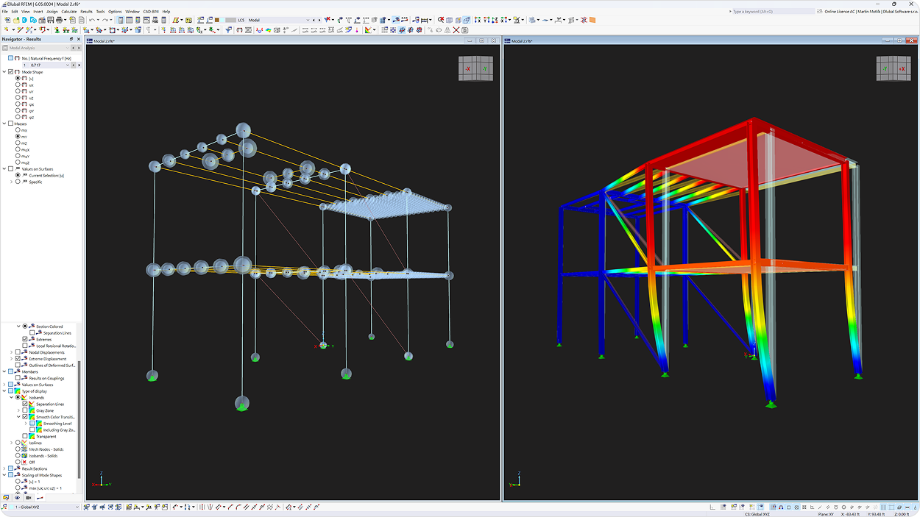

Analyse modale d'un portique en acier

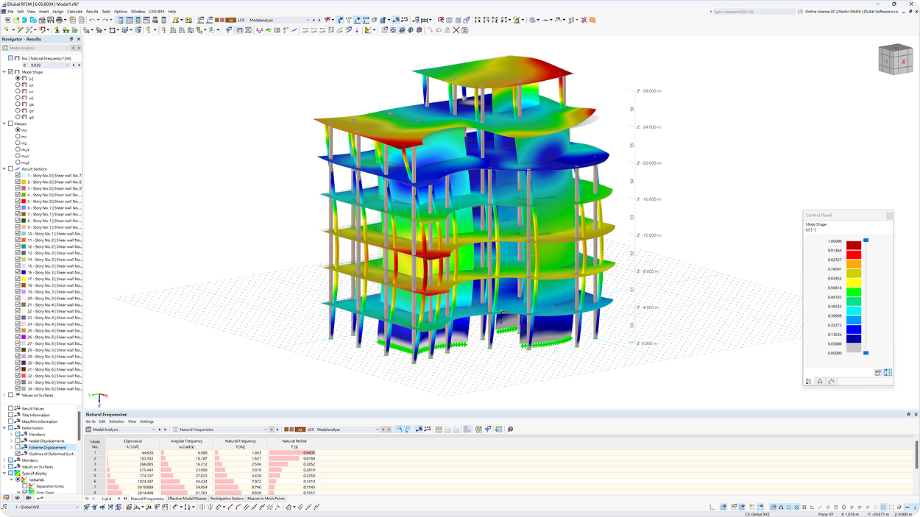

Analyse modale d'un modèle de bâtiment en béton armé à plusieurs étages

Rapport d'impression dans RFEM 6 avec résultats de l'analyse modale

Analyse modale de la structure conteneur | © Modular Structural Consultants LLC

Avantages

Combinaison automatique des masses selon la norme définie (EC 8, SIA 261, ASCE 7...)
Non-considération facultative des masses (par exemple, masse des fondations)
Importation facultative des états initiaux (par exemple pour prendre en compte la précontrainte et les imperfections)

Définition de plusieurs analyses modales (par exemple pour analyser différentes masses ou modifications de rigidité)
Sortie de la valeur propre, de la fréquence angulaire, de la fréquence propre et de la période, des masses modales et des facteurs de masse modale effective
Sortie tabulaire et graphique des masses en points de maillage

Analyse modale pour RFEM 6

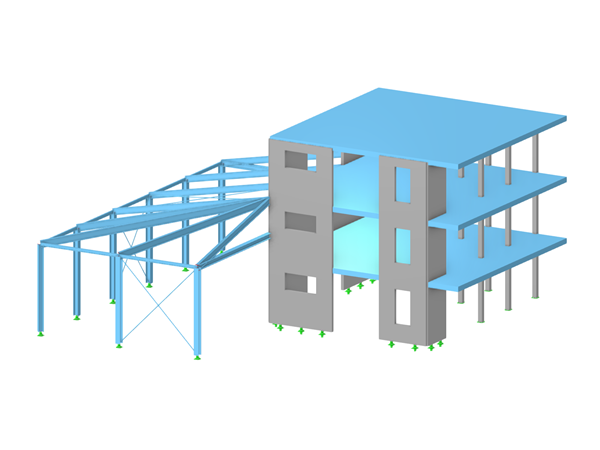

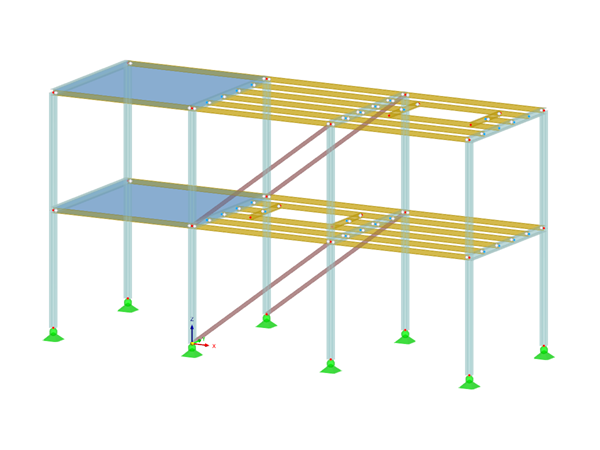

Bâtiment en béton armé avec annexe en acier

Bâtiment en béton armé avec extension en acier

Vous trouverez ici le modèle d'une structure en béton avec une extension en acier à laquelle les analyses modales de RFEM 6 ont été appliquées.

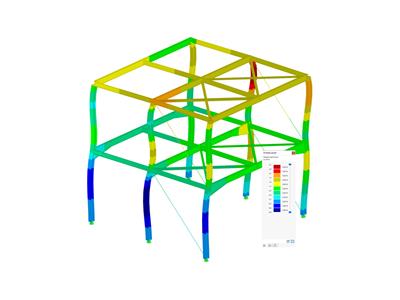

Structures industrielles en acier

Essayez-vous à l'analyse modale avec ce modèle de structure à ossature métallique.

Bâtiment à plusieurs étages en béton armé

Bâtiment à plusieurs étages en béton et en acier

Le modèle d'un bâtiment en béton armé de plusieurs étages peut-il supporter les charges sismiques ? Téléchargez le modèle et essayez-le !

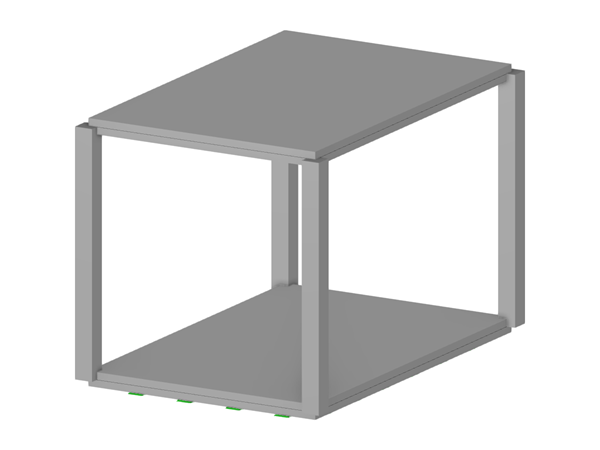

FAQ 005158 | Comment puis-je négliger les masses dans mon analyse modale dans RFEM 6/RSTAB 9 ?

Structure en béton

Téléchargez ici le modèle de cette structure en béton et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM.

Autres modèles

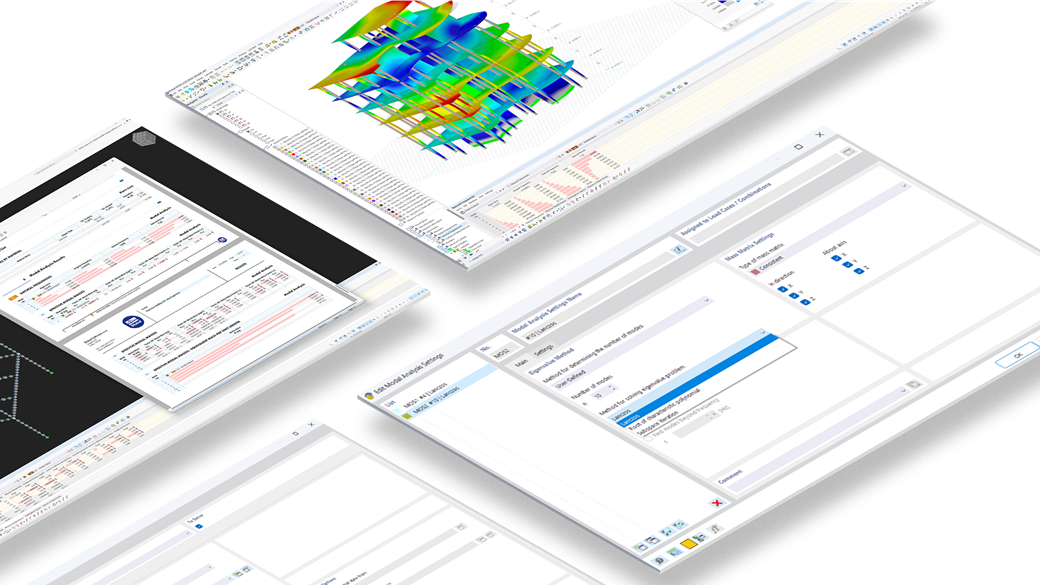

Saisie

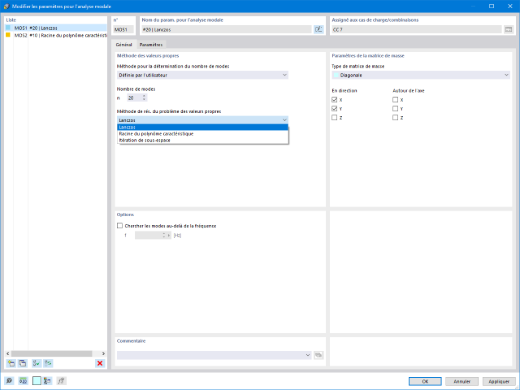

Dans la configuration pour l’analyse modale, vous devez saisir toutes les données nécessaires à la détermination des fréquences propres.

Vous pouvez définir manuellement des masses supplémentaires sur des nœuds, lignes, barres ou surfaces. De plus, vous pouvez influencer la matrice de rigidité en important des efforts normaux ou des modifications de rigidité d’une charge ou d’une combinaison de charges.

Résultats

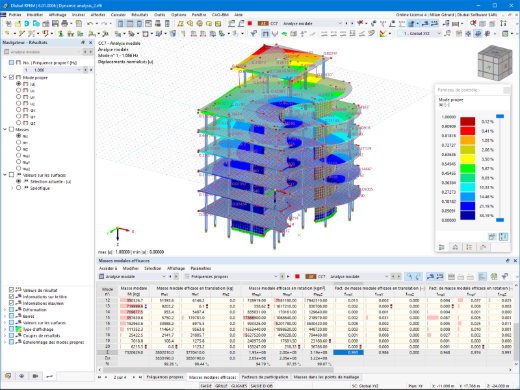

Une fois le calcul terminé, le logiciel vous fournit les valeurs propres, les fréquences propres et les périodes propres. Ces fenêtres de résultats sont intégrées dans le logiciel principal RFEM/RSTAB. Vous pouvez voir toutes les formes propres de la structure classées dans un tableau, et aussi les représenter graphiquement et les animer.
