Análise modal para o RFEM 6

As vibrações de frequências naturais podem ser muito perigosas para projetos de construção. O cálculo de frequências naturais é, portanto, muito importante para a estabilidade a longo prazo do seu projeto. Com o módulo Análise modal para o RFEM 6, pode determinar frequências naturais e formas próprias para modelos de barras, superfícies e sólidos.

Subnavigation

Produto

Funções

O programa permite analisar de forma rápida e confortável frequências naturais e formas próprias para modelos de barras, superfícies e sólidos. Todos os valores de entrada necessários são importados diretamente do RFEM/RSTAB.

Consideração automática de massas a partir do peso próprio
Definição opcional de massas adicionais (massas de nós, linhas e superfícies, assim como massas de inércia) diretamente nos casos de carga
Coeficientes de combinação predefinidos para várias normas (EC 8, SIA 261, ASCE 7,…)
Consideração de apoios ou barras/superfícies/sólidos com falha
Definição de várias análises modais (por exemplo, para analisar diferentes alterações de massas ou rigidezes)
Seleção do tipo de matriz de massa (matriz diagonal, matriz consistente, matriz de unidade), incluindo a especificação definida pelo utilizador dos graus de liberdade de translação e rotação
Métodos para determinar o número de formas próprias (definido pelo utilizador, automático – para atingir os fatores de massa modal efetivos, automático – para atingir a frequência natural máxima – apenas disponível no RSTAB)
Determinação de formas próprias e massas em nós ou pontos da malha de EF
Saída de valores próprios, frequência angular, frequência natural e período natural
Geração de tabela e gráfica de massas em pontos da malha
Visualização e animação de formas próprias
Opções de escala diferentes para formas próprias
Documentação de resultados numéricos e gráficos no relatório de impressão

Requisitos de hardware e sistema

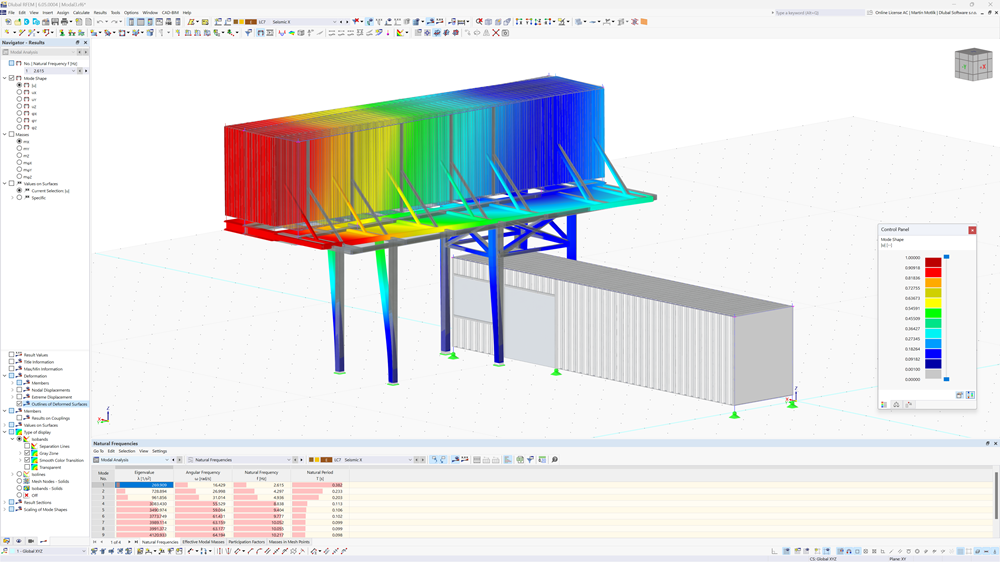

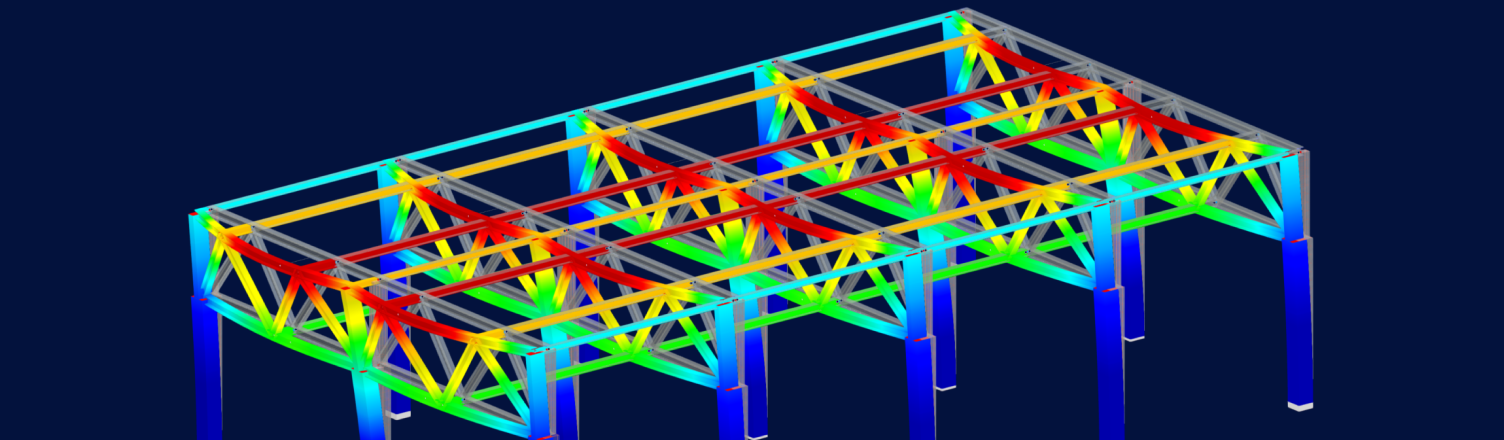

Análise modal de deformação global de estrutura de contentor

Análise modal de estrutura de contentores | © Modular Structural Consultants LLC

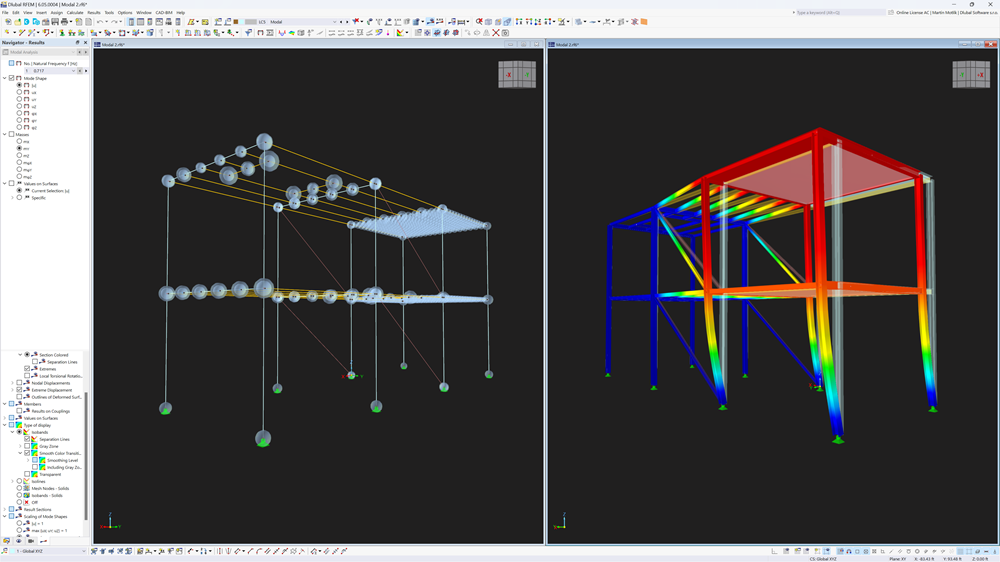

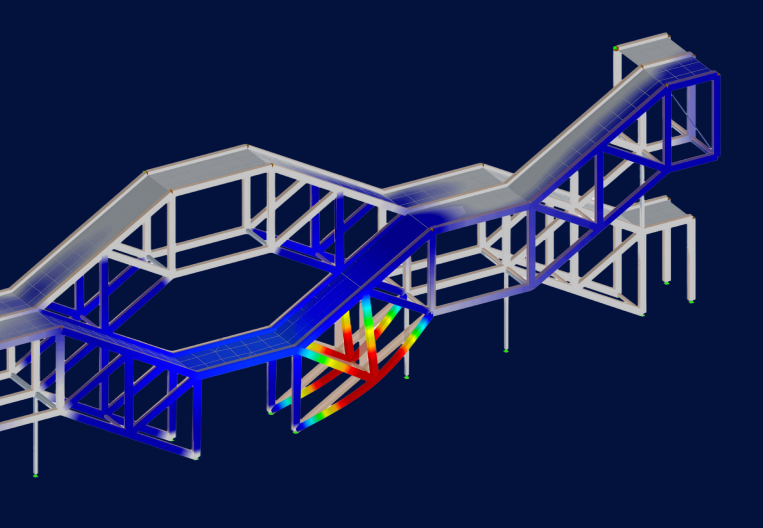

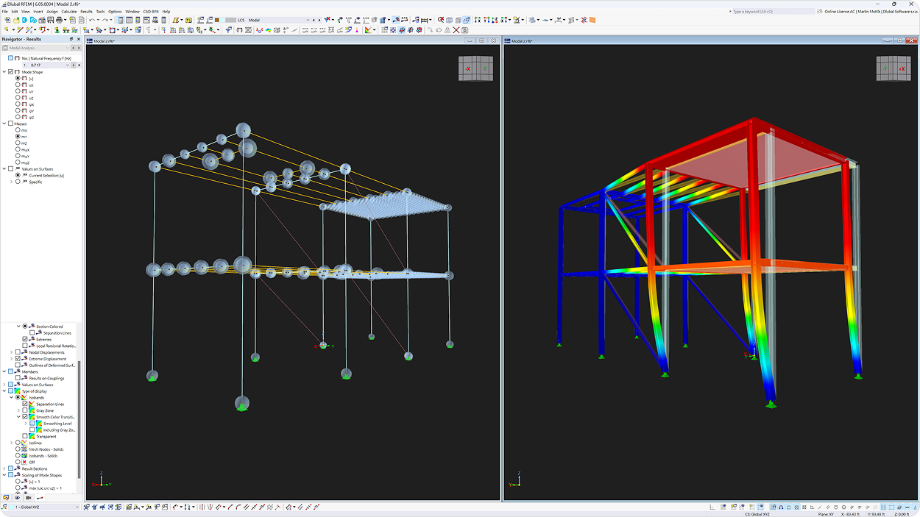

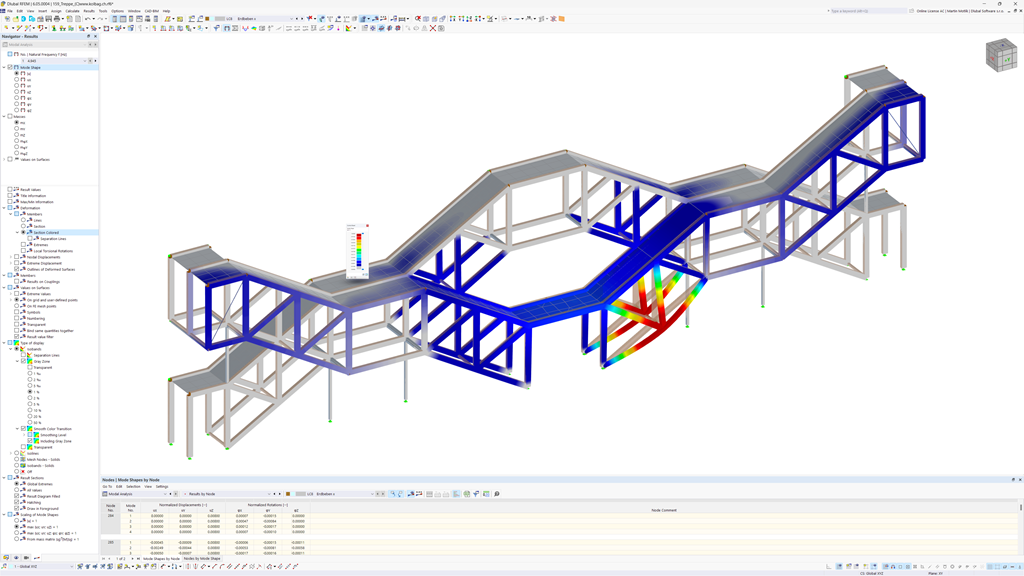

Análise modal de estruturas de pórtico de aço

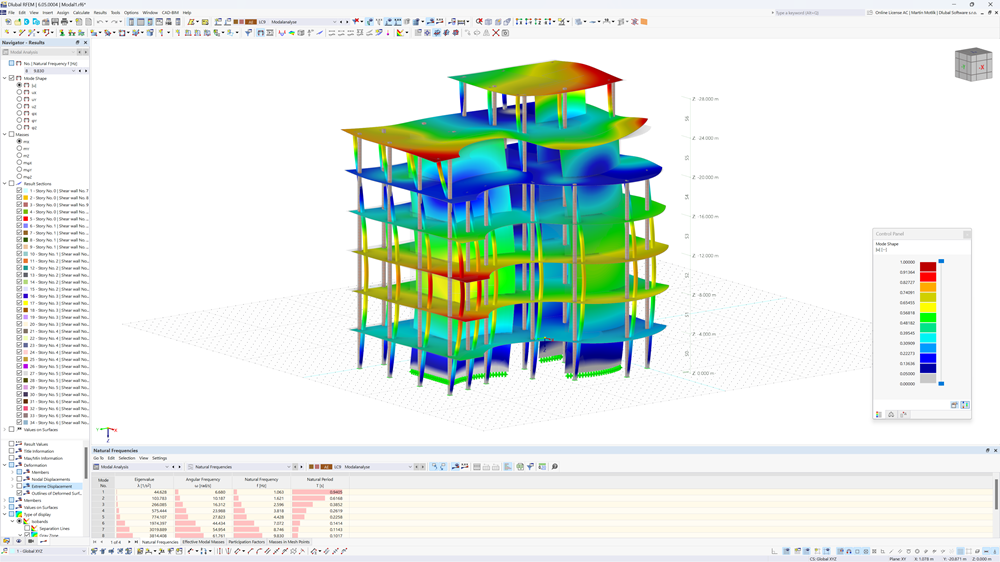

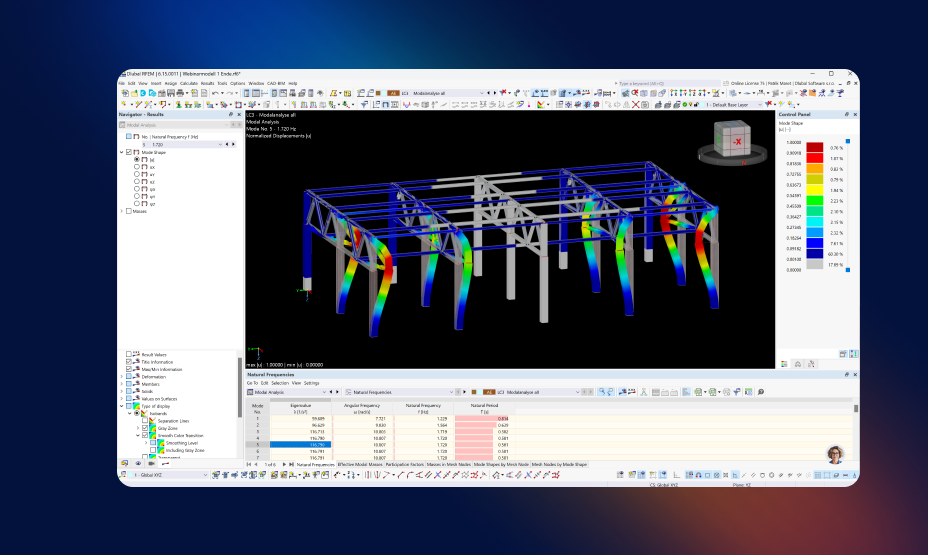

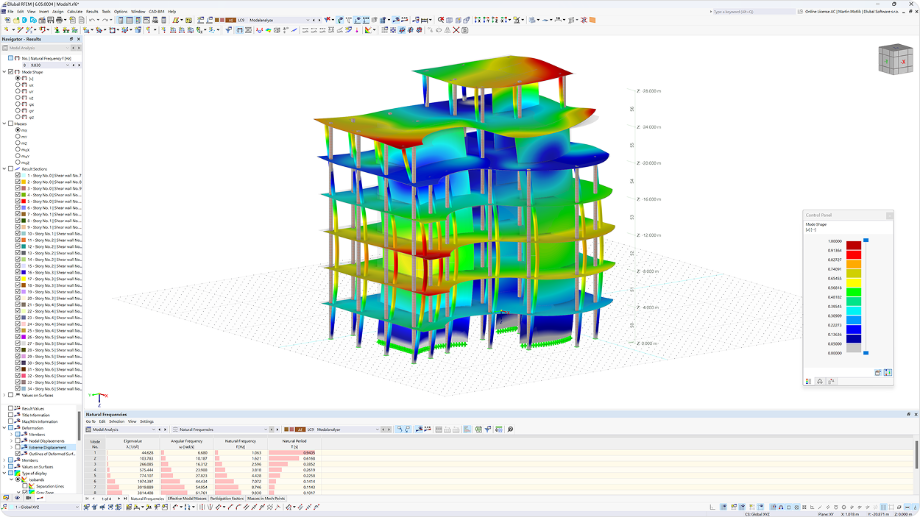

Análise modal de edifícios de vários andares de betão armado

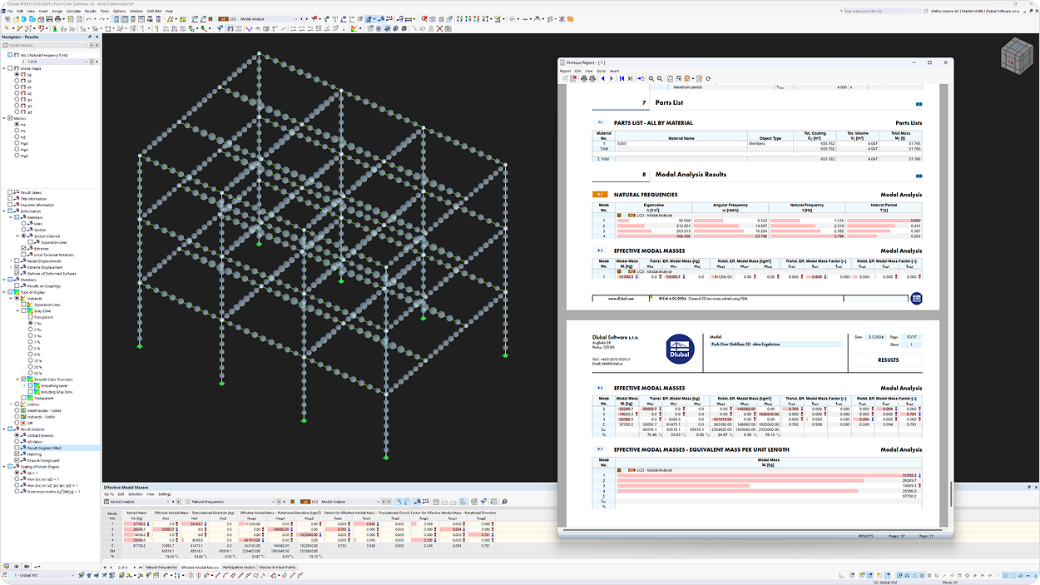

Relatório de impressão no RFEM 6 com os resultados da análise modal

Análise modal de estrutura de contentores | © Modular Structural Consultants LLC

Análise modal de estruturas de pórtico de aço

Análise modal de edifícios de vários andares de betão armado

Relatório de impressão no RFEM 6 com os resultados da análise modal

Análise modal de estrutura de contentores | © Modular Structural Consultants LLC

Vantagens

Combinação automática de massas de acordo com a norma especificada (EC 8, SIA 261, ASCE 7, ...)
Negligência opcional de massas (por exemplo, massa de fundações)
Importação opcional de estados iniciais (por exemplo, para consideração de pré-esforço e imperfeições)

Definição de várias análises modais (por exemplo, para analisar diferentes alterações de massas ou rigidezes)
Saída de valor próprio, frequência angular, frequência natural e período natural, massas modais e fatores de massa modal efetivos
Saída tabular e gráfica de massas em pontos da malha

Análise modal para o RFEM 6

Edifício de betão armado com anexo em aço

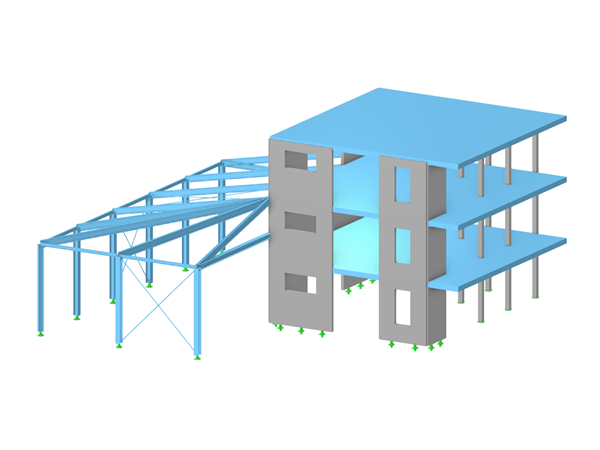

Edifício de betão armado com extensão em aço

Aqui pode obter o modelo de uma estrutura de betão com extensão de aço à qual foi aplicada a análise modal no RFEM 6.

Estrutura de aço industrial

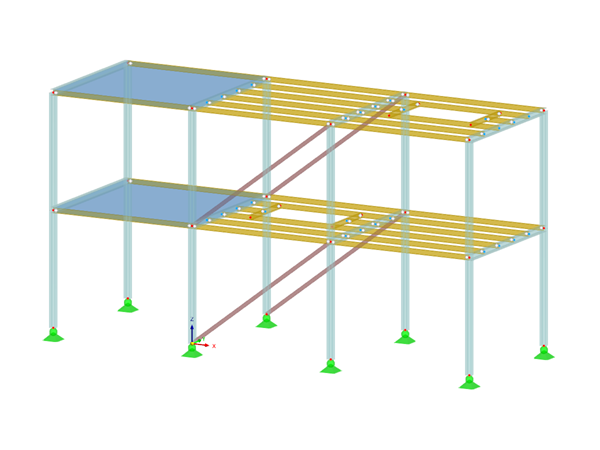

Experimente a análise modal com este modelo de uma estrutura de pórtico de aço.

Edifício de vários andares de betão armado

O modelo de um edifício de betão armado de vários andares consegue suportar cargas sísmicas? Faça o download do modelo e experimente!

FAQ 005158 | Como é que posso negligenciar as massas na minha análise modal no RFEM 6/RSTAB 9?

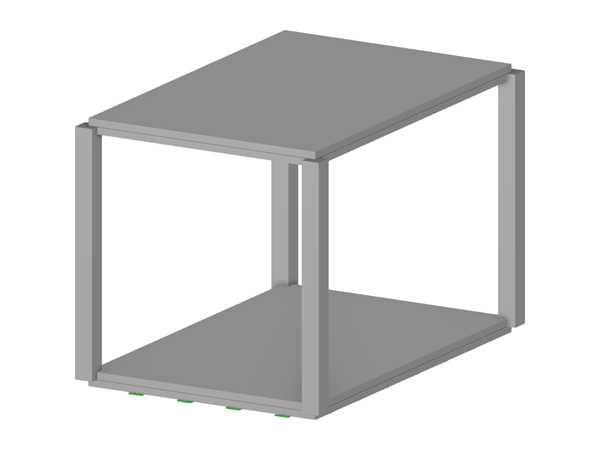

Estrutura de betão

Faça aqui o download do modelo de uma estrutura de betão e abra-o no programa de elementos finitos RFEM.

Outros modelos

Entrada

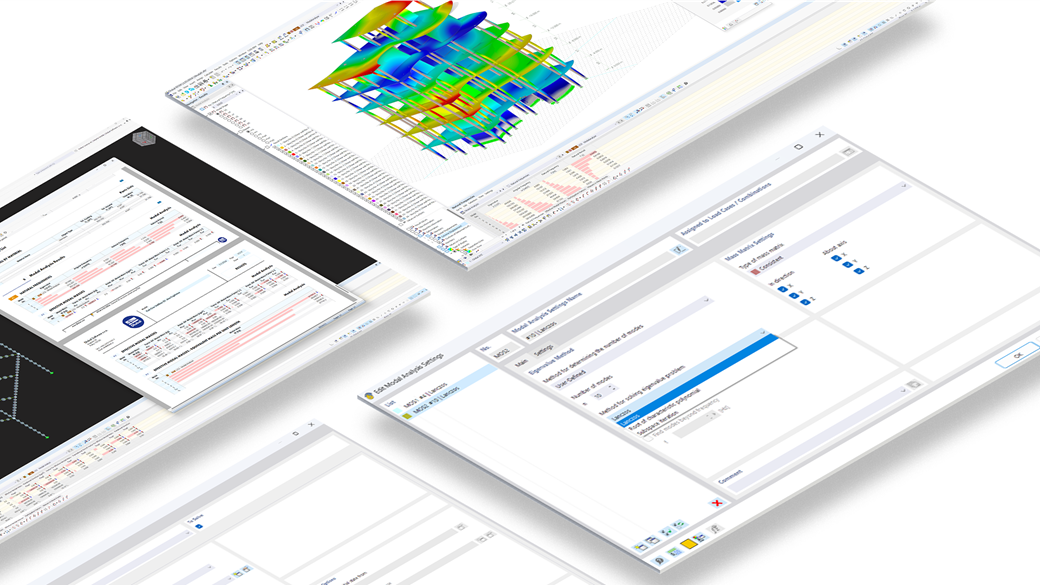

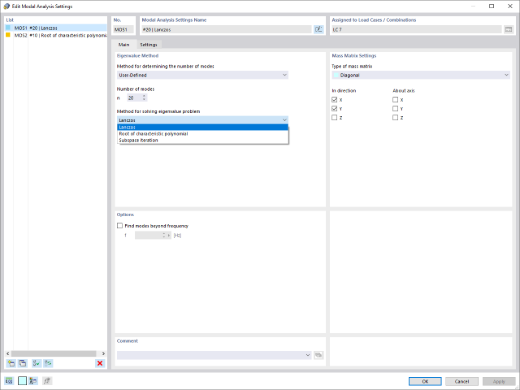

Nas configurações de análise modal, deve fazer todas as entradas necessárias para determinar as frequências naturais.

Pode definir manualmente massas adicionais em nós, linhas, barras ou superfícies. Além disso, pode influenciar a matriz de rigidez importando forças normais ou modificações de rigidez de um caso de carga ou de uma combinação de cargas.

Mais informação

Resultados

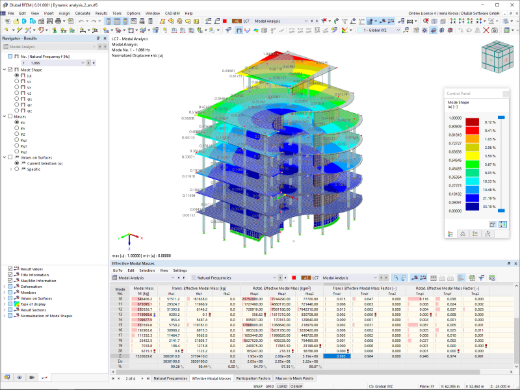

Assim que o programa concluir o cálculo, os valores próprios, as frequências próprias e os períodos próprios serão listados. Estas janelas de resultados estão integradas no programa principal RFEM/RSTAB. Todas as formas próprias da estrutura são apresentadas numa tabela e existe a possibilidade de representá-las graficamente e de animá-las.
