Pourquoi y’a-t-il une zone discontinue dans la distribution des efforts internes ? À l’emplacement d'une ligne supportée, j’obtiens un écart brusque, qui me semble peu plausible, dans l’effort tranchant VEd.

Q: Pourquoi y’a-t-il une zone discontinue dans la distribution des efforts internes ? À l’emplacement d'une ligne supportée, j’obtiens un écart brusque, qui me semble peu plausible, dans l’effort tranchant VEd.

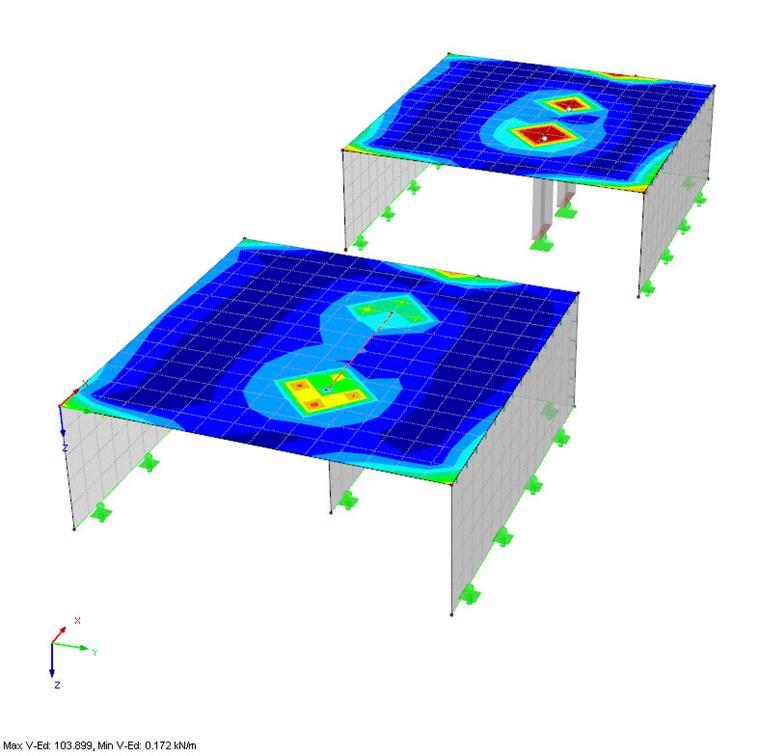

Les surfaces obtenues dans RFEM résultent des efforts internes lissés. La vérificaiton dans RF-CONCRETE Surfaces est réalisée exclusivement à partir des efforts internes lissés d’une surface. Le lissage n’est pas effectué sur la ligne supportée. La distribution de l’effort tranchant visible sur la Figure 01 peut survenir.

Question

Pourquoi y’a-t-il une zone discontinue dans la distribution des efforts internes ? &#192; l’emplacement d'une ligne support&#233;e, j’obtiens un &#233;cart brusque, qui me semble peu plausible, dans l’effort tranchant VEd.

Accepted Answer

Les surfaces obtenues dans RFEM r&#233;sultent des efforts internes liss&#233;s. La v&#233;rificaiton dans RF-CONCRETE Surfaces est r&#233;alis&#233;e exclusivement &#224; partir des efforts internes liss&#233;s d’une surface. Le lissage n’est pas effectu&#233; sur la ligne support&#233;e. La distribution de l’effort tranchant visible sur la Figure 01 peut survenir.

Efforts internes lissés dans RFEM : Principes de base de la vérification des surfaces
