Porque é que obtenho uma área descontínua na distribuição dos esforços internos? Na área de uma linha apoiada, o esforço de corte VEd mostra um desvio que não parece ser plausível.

Q: Porque é que obtenho uma área descontínua na distribuição dos esforços internos? Na área de uma linha apoiada, o esforço de corte VEd mostra um desvio que não parece ser plausível.

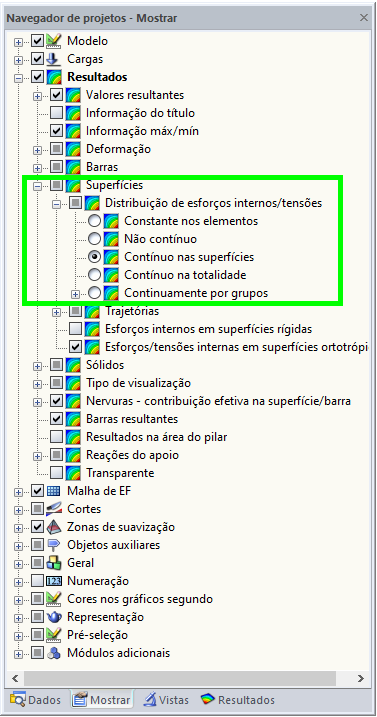

As superfícies resultantes apresentadas no RFEM são esforços internos suavizados. O dimensionamento no RF-CONCRETE Surfaces baseia-se apenas nos esforços internos suavizados dentro de uma superfície. A suavização não é realizada através da linha apoiada. Neste contexto, a distribuição do esforço de corte apresentado na Figura 01 pode ocorrer.

Question

Porque &#233; que obtenho uma &#225;rea descont&#237;nua na distribui&#231;&#227;o dos esfor&#231;os internos? Na &#225;rea de uma linha apoiada, o esfor&#231;o de corte VEd mostra um desvio que n&#227;o parece ser plaus&#237;vel.

Accepted Answer

As superf&#237;cies resultantes apresentadas no RFEM s&#227;o esfor&#231;os internos suavizados. O dimensionamento no RF-CONCRETE Surfaces baseia-se apenas nos esfor&#231;os internos suavizados dentro de uma superf&#237;cie. A suaviza&#231;&#227;o n&#227;o &#233; realizada atrav&#233;s da linha apoiada. Neste contexto, a distribui&#231;&#227;o do esfor&#231;o de corte apresentado na Figura 01 pode ocorrer.

Esforços internos médios no RFEM: Noções básicas do dimensionamento de superfícies

Porque é que obtenho uma área descontínua na distribuição dos esforços internos? Na área de uma linha apoiada, o esforço de corte V_Ed mostra um desvio que não parece ser plausível.
