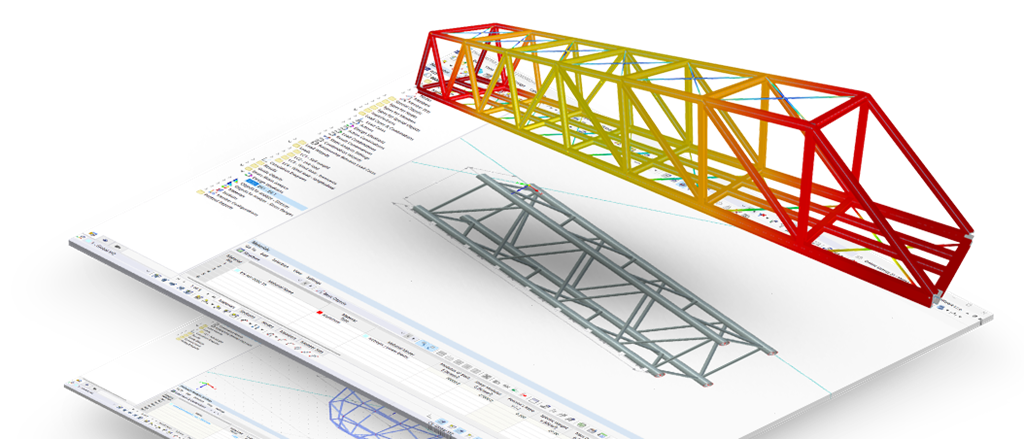

Analyse des contraintes des barres et des solides
Nombre total d'articles : 4
Analyse contrainte-déformation | Fonctionnalités
- Analyse générale des contraintes
- Importation automatique des efforts internes depuis RFEM/RSTAB
- Sortie graphique et numérique des contraintes, des déformations, des jeux d'armatures et des rapports de calcul entièrement intégrés dans RFEM/RSTAB
- Spécification de la contrainte limite définie par l'utilisateur
- Résumé des composants structuraux similaires pour la vérification
- Nombreuses options de personnalisation pour la sortie graphique
- Tableaux de résultats explicites pour un aperçu rapide suite à la vérification
- Traçabilité simple des résultats grâce à la documentation complète de la méthode de calcul utilisée comprenant toutes les formules
- Productivité optimale grâce à la quantité minimale de données d'entrée requises
- Flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul

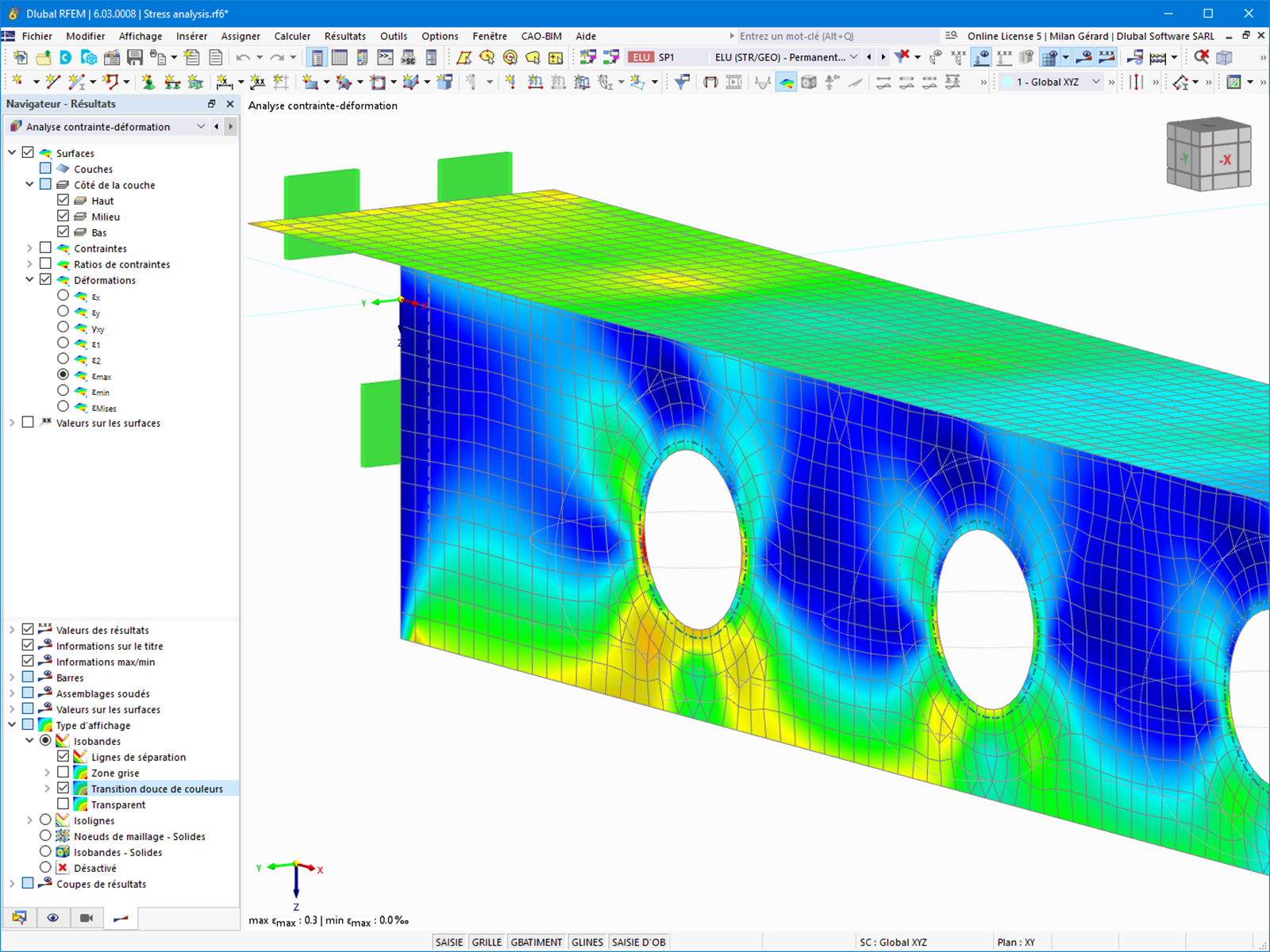

- Affichage de la zone grise pour les plages de valeurs non importantes : zum Produkt-Feature "Spannungs-Dehnungs-Berechnung mit Grauzonendarstellung"
Analyse contrainte-déformation | Fonctionnalités pour le calcul de barre
- Optimisation de la section
- Option de transfert des sections optimisées vers RFEM/RSTAB
- Vérification de toute sections à parois minces de RSECTION
- Représentation du diagramme des contraintes sur une section
- Détermination des contraintes normales, équivalentes et de cisaillement
- Sortie des composants de contrainte pour les types d'effort interne de barres individuels
- Représentation détaillée des contraintes dans tous les points de contrainte

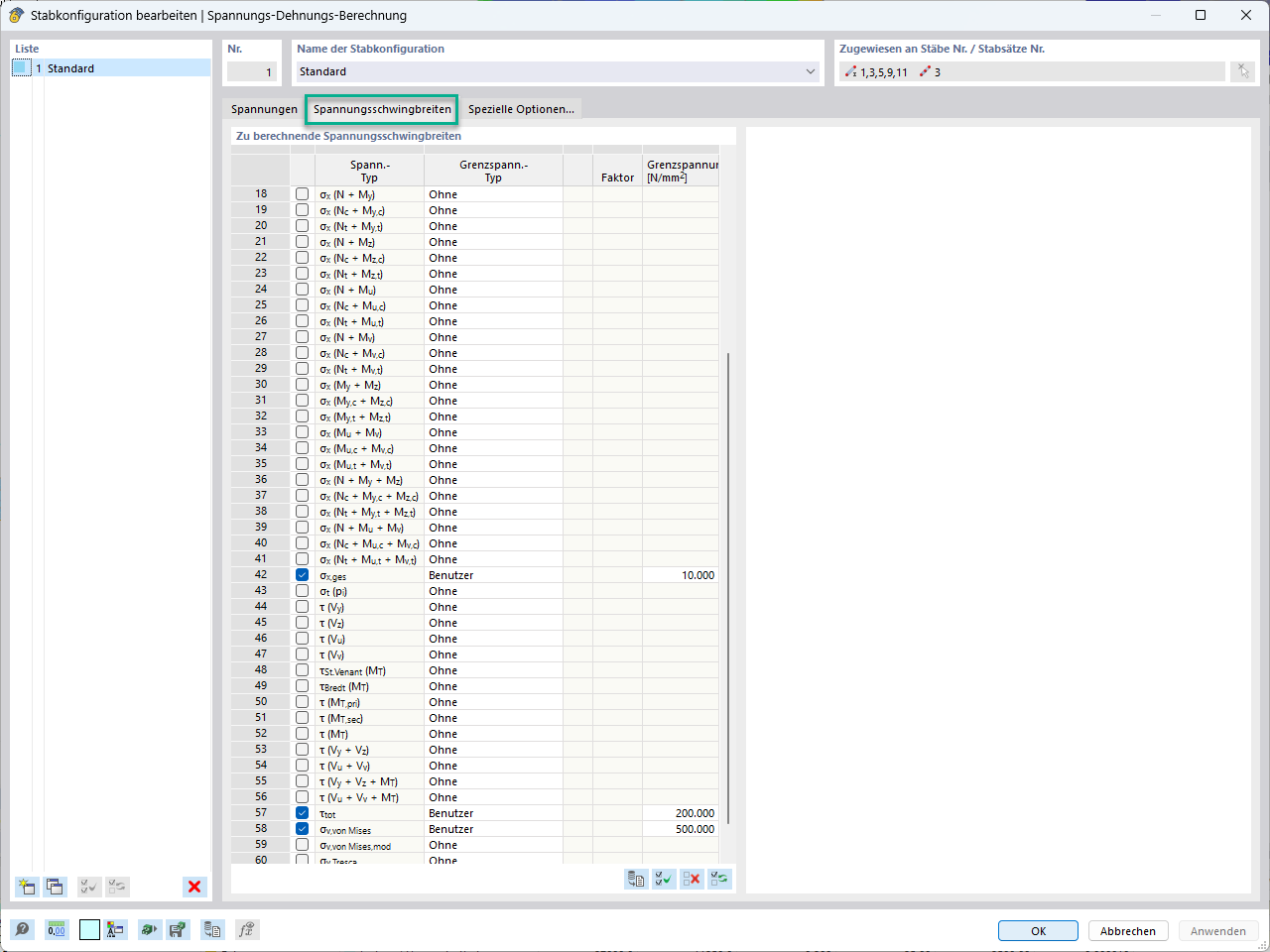

- Détermination du Δσ maximal pour chaque point de contrainte (par exemple pour la vérification de la fatigue)
- Cartographie des résultats de contraintes et des ratios de vérification pour un aperçu rapide des zones critiques ou surdimensionnées
- Sortie des listes de pièces
Analyse contrainte-déformation | Fonctionnalités pour la vérification des surfaces et des solides

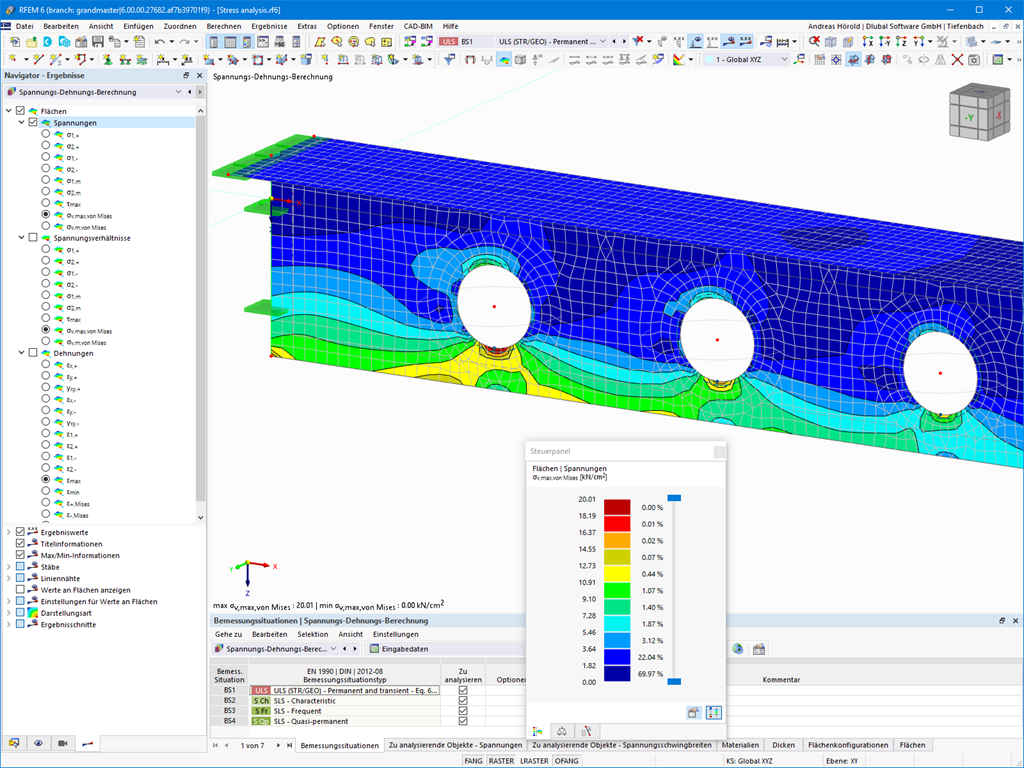

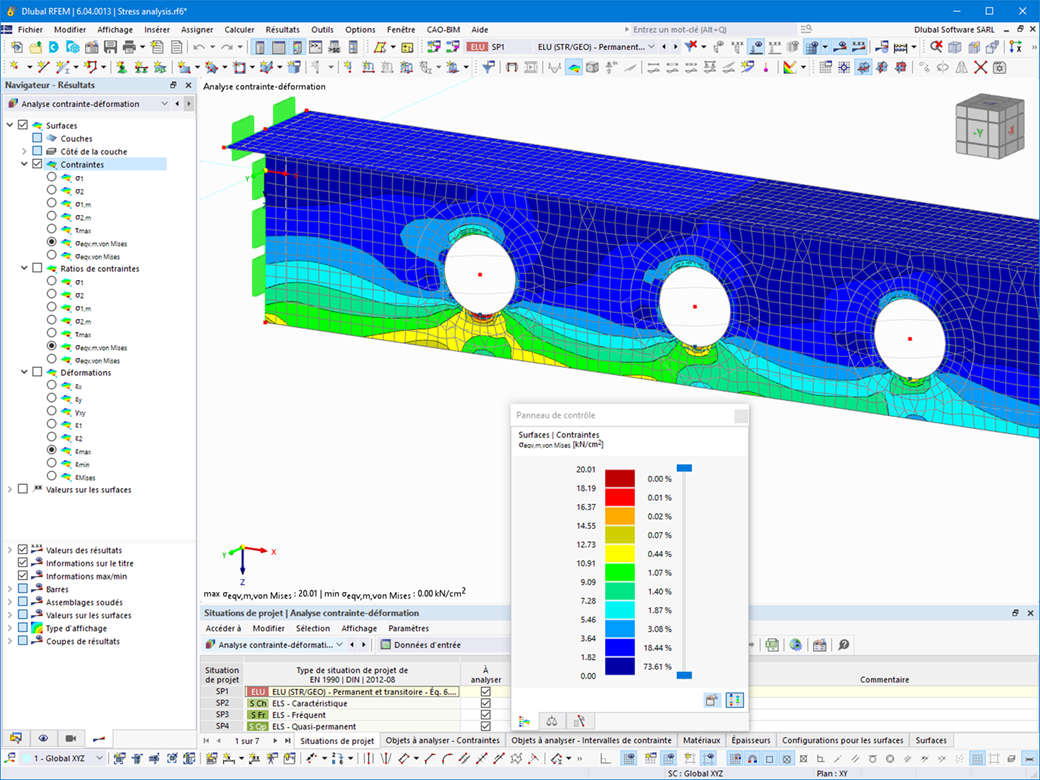

- Détermination des contraintes principales et de base, des contraintes de membrane et de cisaillement, ainsi que des contraintes équivalentes et des contraintes équivalentes de membrane

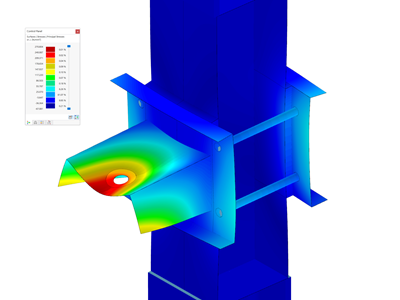

- Analyse de contraintes pour les éléments structuraux de formes simples ou complexes
- Contrainte équivalente calculée selon différentes hypothèses :
- Hypothèse de la modification de forme (Von Mises)
- Hypothèse de la contrainte de cisaillement (Tresca)
- Hypothèse de contrainte normale (Rankine)
- Hypothèse de déformation principale (Bach)
- Option pour l'optimisation des épaisseurs de surface et pour le transfert des données vers RFEM

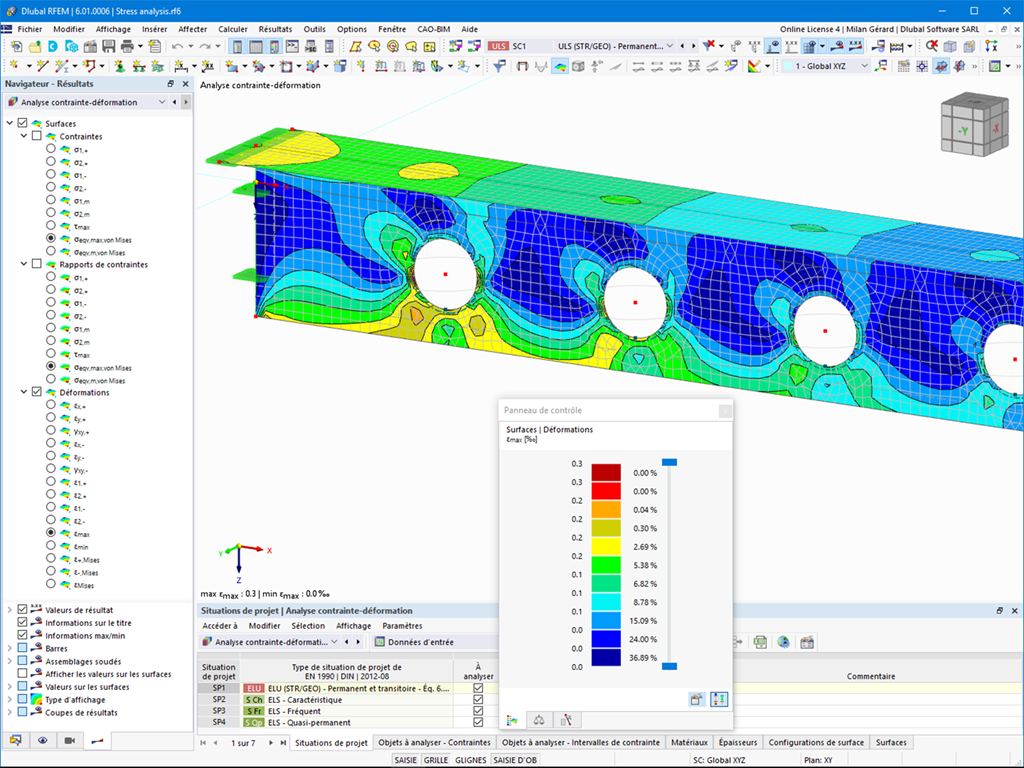

- Sortie des déformations
- Sortie détaillée de différents composants de contraintes et des rapports dans les tableaux et graphiques
- Fonction de filtrage pour les solides, les surfaces, les lignes et les nœuds dans les tableaux
- Contraintes transversales de cisaillement selon Mindlin, Kirchhoff ou les spécifications définies par l'utilisateur
- Évaluation des contraintes pour les cordons de soudure ou assemblages soudés au niveau des lignes de connexion entre les surfaces : Accéder à la fonctionnalité de produit « Soudure linéique »
Analyse contrainte-déformation | Résultats

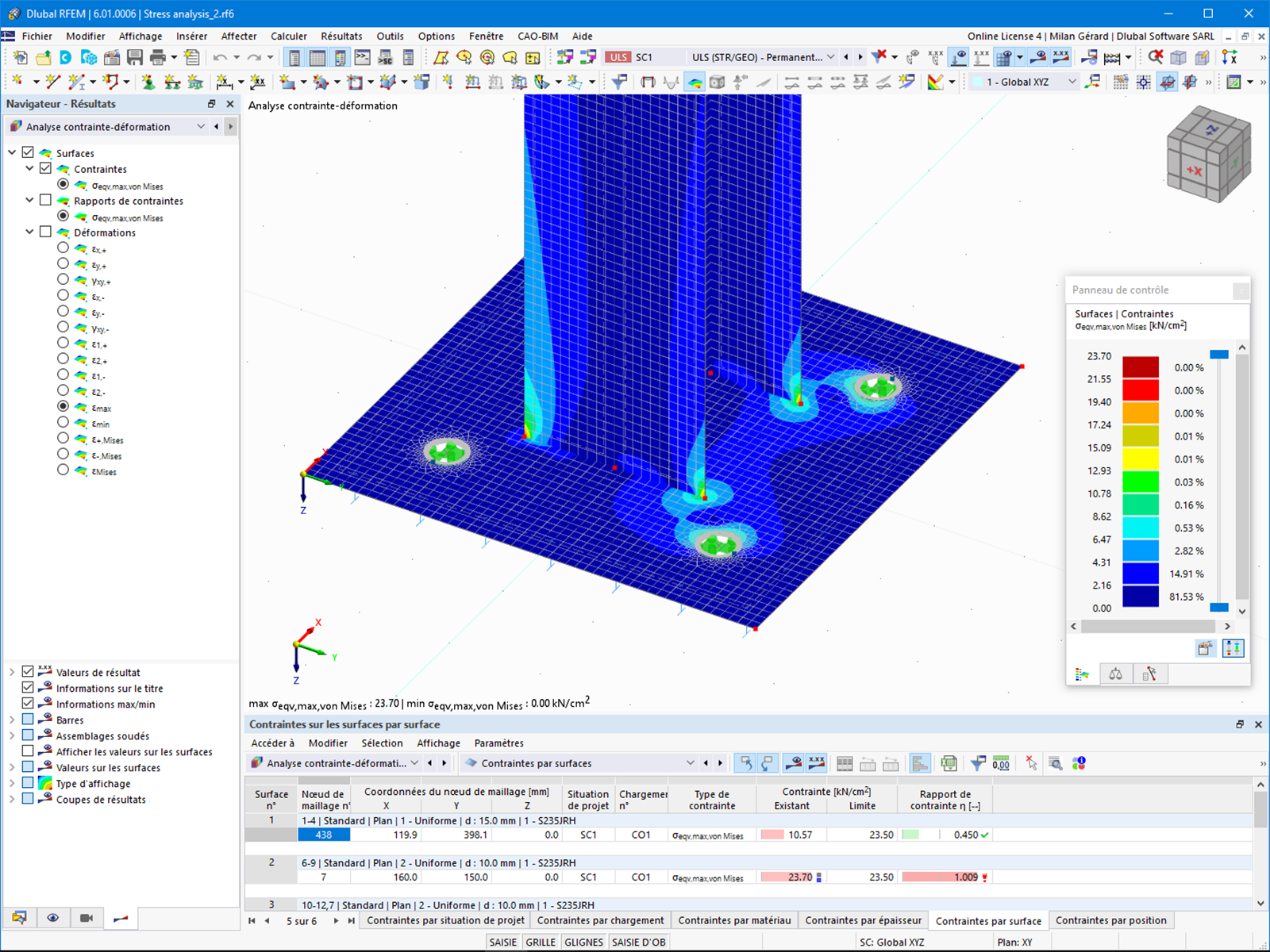

Une fois la vérification terminée, le logiciel se charge d'organiser clairement les résultats. Ainsi, le programme affiche les contraintes maximales résultantes et les rapports de contraintes triés par section, barre/surface, solide, ensemble de barres, position x, etc. Outre les valeurs de résultat sous forme de tableau, le module complémentaire affiche toujours le graphique de la section correspondante avec les points de contrainte, la distribution des contraintes et les valeurs. Vous pouvez associer le ratio de vérification à n'importe quel type de contrainte. La position actuelle est indiquée dans le modèle de RFEM/RSTAB.
En plus de l'évaluation sous forme de tableau, le logiciel a encore beaucoup plus à vous offrir. Vous pouvez donc également sélectionner une vérification graphique des contraintes et des ratios de vérification sur le modèle RFEM/RSTAB. Vous pouvez personnaliser les assignations de couleur et de valeur.

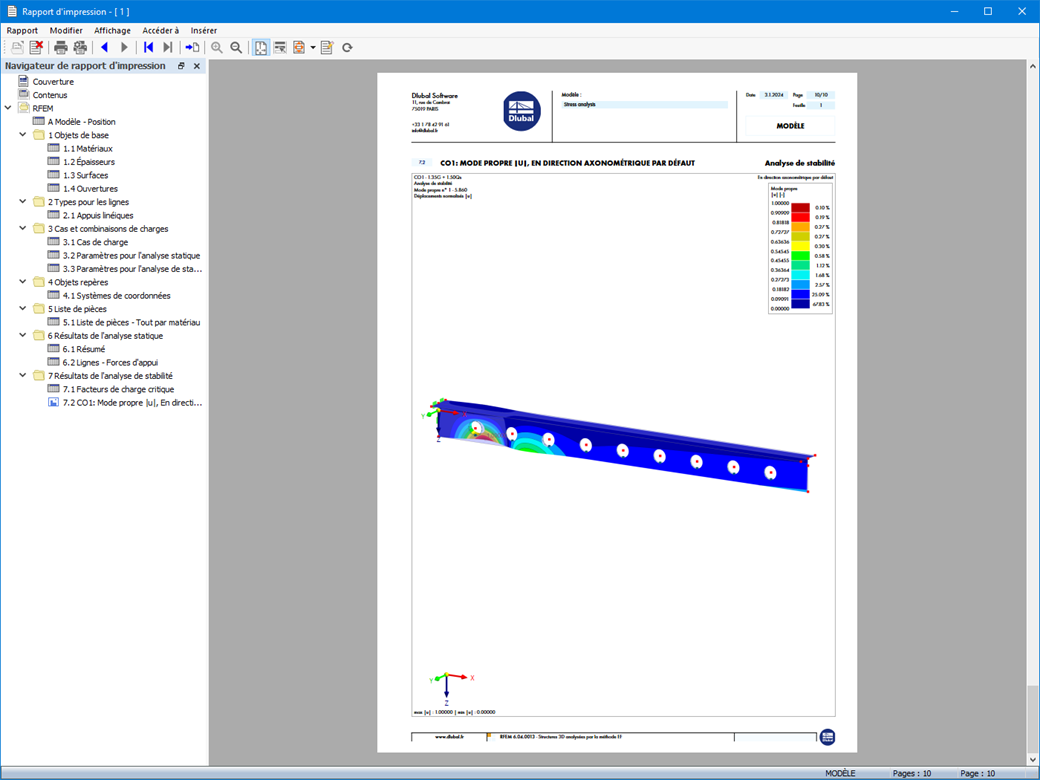

La représentation des diagrammes de résultats sur la barre ou l'ensemble de barres vous permet d'effectuer une évaluation ciblée. Pour chaque point de calcul, vous pouvez vérifier les paramètres de profil et les composantes de contrainte pertinents à chaque point de contrainte. À la fin, vous avez la possibilité d'imprimer le graphique de contrainte associé avec tous les détails.
-
