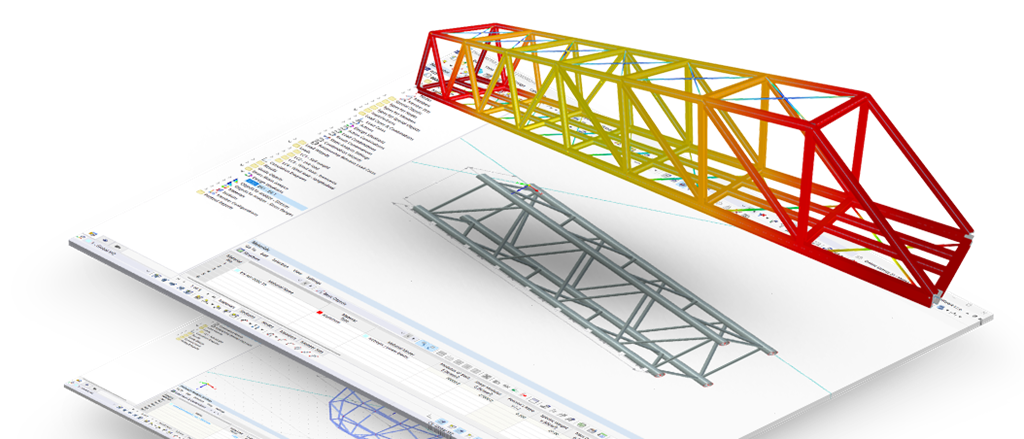

Spannungsanalyse von Stäben und Volumen
Gesamtanzahl: 4
Spannungs-Dehnungs-Berechnung | Allgemeine Leistungsmerkmale
- Allgemeine Spannungsnachweise
- Automatische Übernahme der Schnittgrößen aus RFEM/RSTAB
- Vollständig in RFEM/RSTAB integrierte grafische und numerische Ausgabe der Spannungen, Dehnungen, Spiele und Ausnutzungen für alle Komponenten
- Benutzerdefinierte Vorgabe der Grenzspannung
- Zusammenfassung gleichartiger Bauteile für die Bemessung
- Vielfältige Anpassungsmöglichkeiten der grafischen Ausgabe
- Übersichtliche Ausgabetabellen für einen schnellen Überblick über die Ergebnisse nach der Bemessung
- Einfache Nachvollziehbarkeit der Ergebnisse durch die vollständige Dokumentation des Berechnungsweges einschließlich aller Formeln
- Hohe Produktivität wegen des minimalen Umfangs an notwendigen Eingabedaten
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
- Grauzonendarstellung für unwichtige Wertebereiche: zum Produkt-Feature "Spannungs-Dehnungs-Berechnung mit Grauzonendarstellung"
Spannungs-Dehnungs-Berechnung | Leistungsmerkmale für die Stabbemessung
- Querschnittsoptimierung
- Übergabemöglichkeit optimierter Querschnitte an RFEM/RSTAB
- Bemessung beliebiger dünnwandiger Querschnitte aus RSECTION
- Darstellung des Spannungsverlaufs am Querschnitt
- Ermittlung der Normal-, Schub- und Vergleichsspannungen
- Ausgabe der Spannungsanteile für einzelne Stab-Schnittgrößenarten
- Detaillierte Ausgabe der Spannungen in allen Spannungspunkten
- Ermittlung des größten Δσ eines jeden Spannungspunkts (z. B. für Betriebsfestigkeitsnachweise)
- Farbliche Darstellung von Spannungen und Ausnutzungen für schnellen Überblick über kritische oder überdimensionierte Bereiche
- Ausgabe von Stücklisten

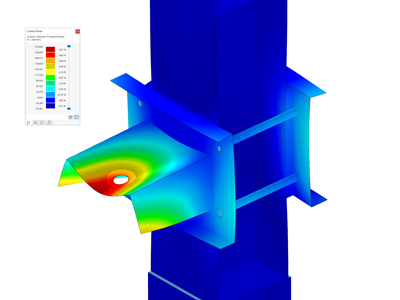

Spannungs-Dehnungs-Berechnung | Leistungsmerkmale für die Flächen- und Volumenbemessung

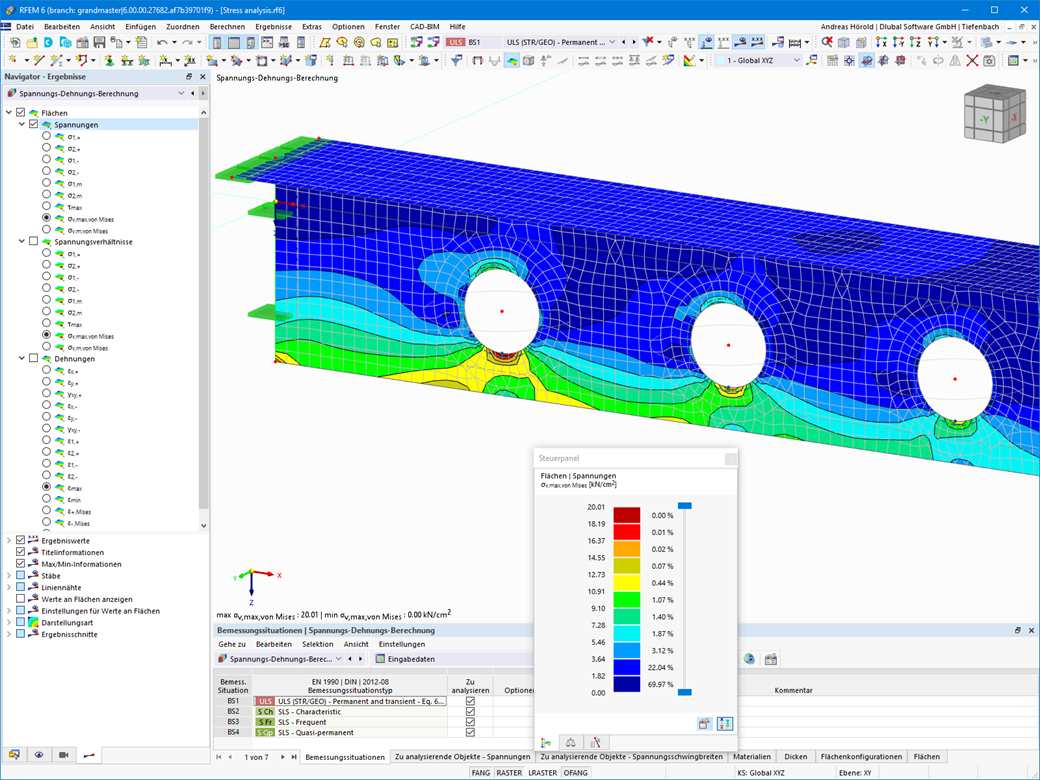

- Ermittlung von Haupt- und Grundspannungen, Membran- und Schubspannungen sowie von Vergleichsspannungen und Vergleichsmembranspannungen
- Spannungsnachweis für nahezu beliebig geformte Strukturteile
- Vergleichsspannungen nach verschiedenen Hypothesen:
- Gestaltänderungsenergiehypothese (von Mises)
- Schubspannungshypothese (Tresca)
- Normalspannungshypothese (Rankine)
- Hauptdehnungshypothese (Bach)
- Optionale Optimierung der Flächendicken und Übergabemöglichkeit nach RFEM

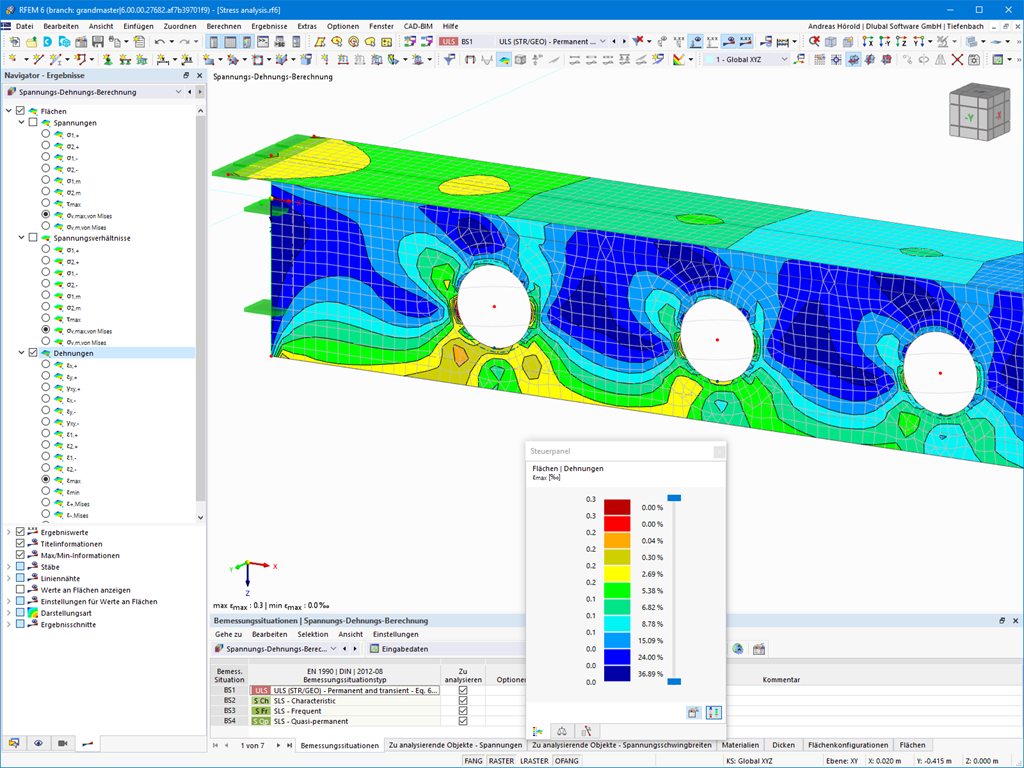

- Ausgabe der Dehnungen
- Differenzierte Ausgabe der einzelnen Spannungskomponenten und -ausnutzungen in Tabellen und Grafik
- Filtermöglichkeit für Volumenkörper, Flächen, Linien und Knoten in Tabellen
- Querschubspannungen nach Mindlin, Kirchhoff oder freier Eingabe
- Spannungsauswertung für Schweißnähte an Verbindungslinien zwischen Flächen: zum Produkt-Feature "Linienschweißnaht"
Spannungs-Dehnungs-Berechnung | Ergebnisse

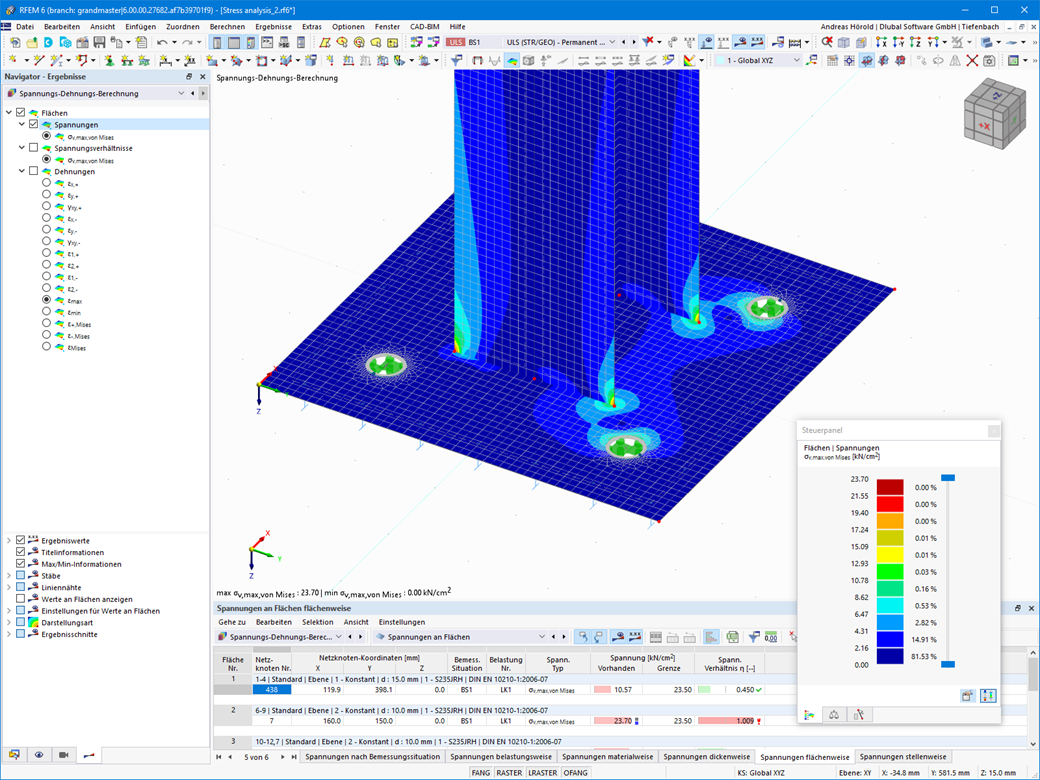

Wenn Sie die Bemessung abgeschlossen haben, sorgt das Programm für übersichtliche Ergebnisse. So werden Ihnen die maximalen Spannungen und Ausnutzungen geordnet nach Querschnitten, Stäben/Flächen, Volumen, Stabsätzen, x-Stellen usw. ausgegeben. Neben den tabellarischen Ergebniswerten zeigt Ihnen das Add-On stets die zugehörige Querschnittsgrafik mit Spannungspunkten, Spannungsverlauf und Werten an. Den Ausnutzungsgrad können Sie auf jede beliebige Spannungsart beziehen. Die aktuelle Stelle wird Ihnen im RFEM-/RSTAB-Modell gekennzeichnet.
Neben der tabellarischen Auswertung bietet Ihnen das Programm noch mehr. Sie können daher auch eine grafische Kontrolle der Spannungen und Ausnutzungen am RFEM-/RSTAB-Modell auswählen. Die Farb- und Wertezuweisungen können Sie dabei benutzerdefiniert anpassen.

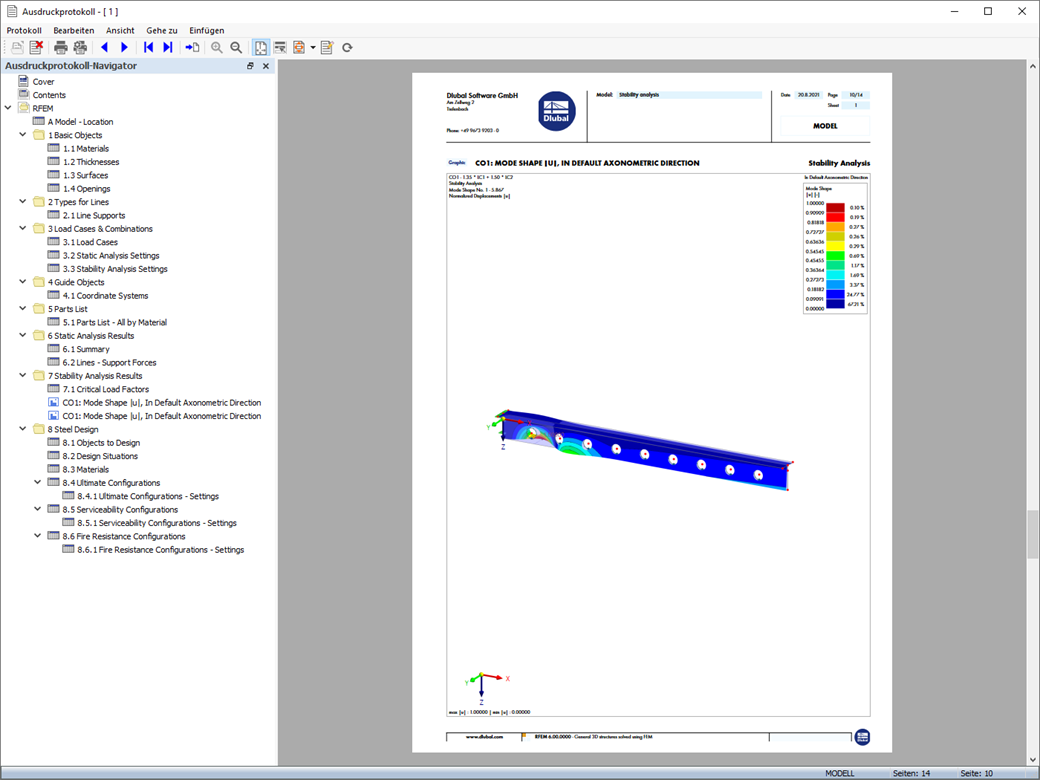

Die Darstellung der Ergebnisverläufe am Stab oder Stabsatz ermöglicht Ihnen eine gezielte Auswertung. Für jede Bemessungsstelle können Sie die relevanten Profilkennwerte und Spannungskomponenten an jedem Spannungspunkt kontrollieren. Am Ende haben Sie die Möglichkeit, sich die zugehörige Spannungsgrafik mit allen Details auszudrucken.
