Assemblage avec éclisse à une platine d'about avec une double soudure d'angle

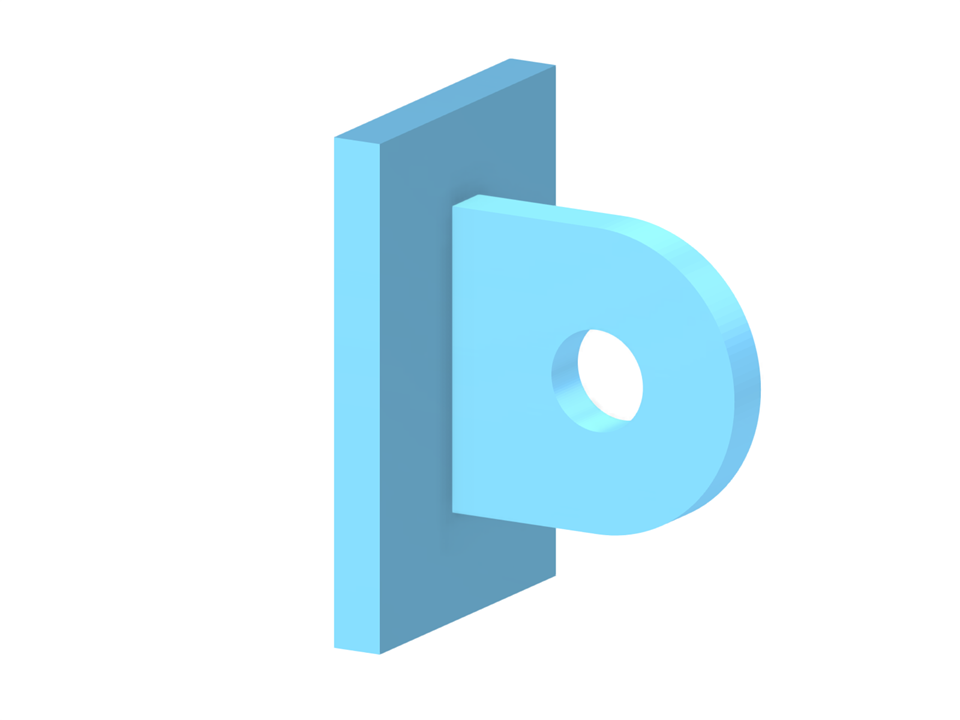

Éclisse avec assemblage soudé
| Nombre de nœuds | 22 |
| Nombre de lignes | 25 |
| Nombre de barres | 12 |
| Nombre de surfaces | 2 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,021 t |
| Dimensions (métrique) | 0,200 x 0,300 x 0,200 m |
| Dimensions (impériales) | 0.66 x 0.98 x 0.66 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
