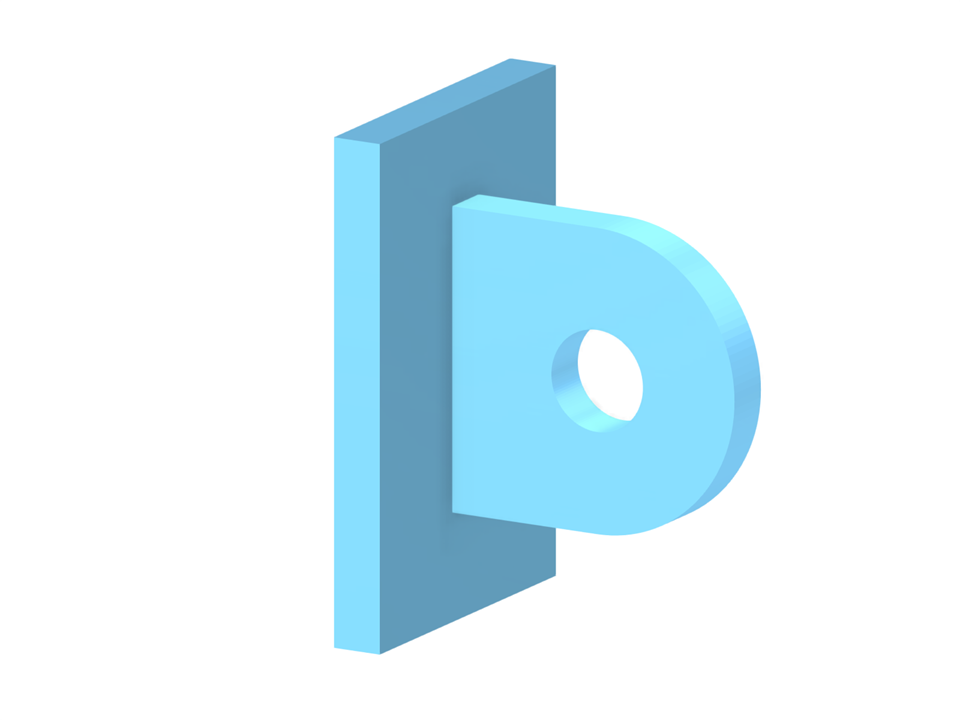

Lasche mit Linienschweißverbindung
| Anzahl Knoten | 22 |
| Anzahl Linien | 25 |
| Anzahl Stäbe | 12 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,021 t |
| Abmessungen (metrisch) | 0,200 x 0,300 x 0,200 m |
| Abmessungen (imperial) | 0.66 x 0.98 x 0.66 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
