Conexión de empalme en una chapa frontal con soldadura en ángulo doble

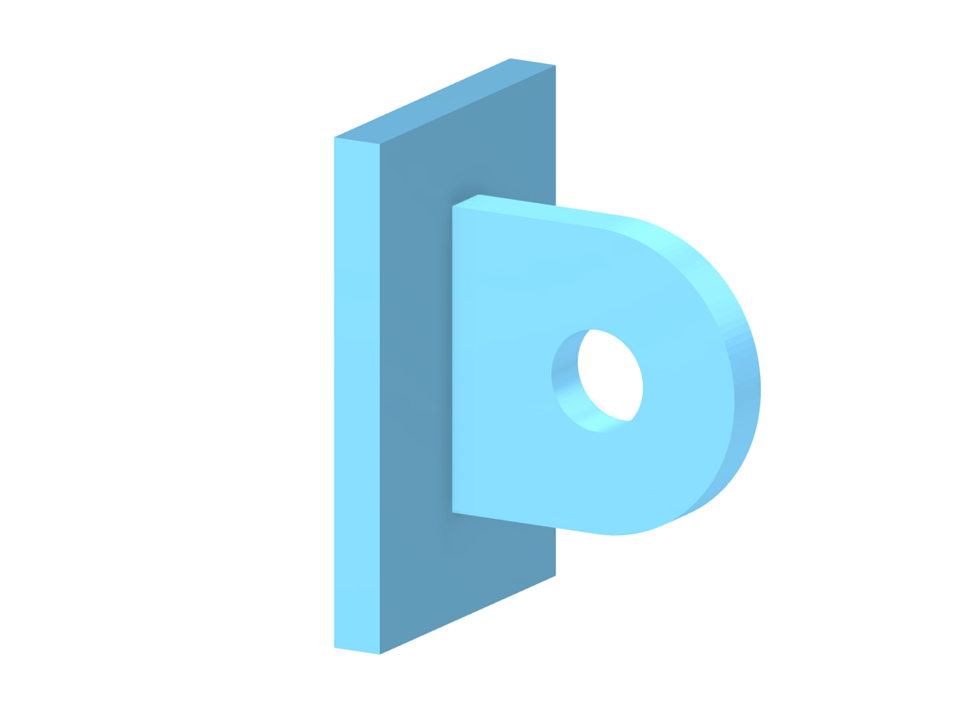

Pieza de unión con unión soldada en línea
Número de nudos | 22 |
Número de líneas | 25 |
Número de barras | 12 |
Número de superficies | 2 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 4 |
Número de combinaciones de resultados | 0 |
Peso completo | 0,021 t |
Dimensiones (métricas) | 0,200 x 0,300 x 0,200 m |
Dimensiones (imperiales) | 0.66 x 0.98 x 0.66 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
En RFEM 6, es posible definir soldaduras en línea entre superficies y calcular las tensiones de soldadura con la ayuda del complemento Análisis de tensión-deformación.
Están disponibles los siguientes tipos de unión:
- unión a tope
- Unión en esquina
- soldadura solapada
- unión en T
Dependiendo del tipo de conexión seleccionado, se pueden seleccionar los siguientes diseños de cordones de soldadura:
- Cuadrado simple
- Cuadrado doble
- Con bisel doble
- En V simple
- En V doble
- En U simple
- En U doble
- En J simple
- En J doble
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
En el Navegador - Resultados, puede seleccionar las situaciones de proyecto para las que desea mostrar gráficamente los resultados del complemento.
Para los objetos de cálculo, puede mostrar opcionalmente flechas o resultados extremos.
