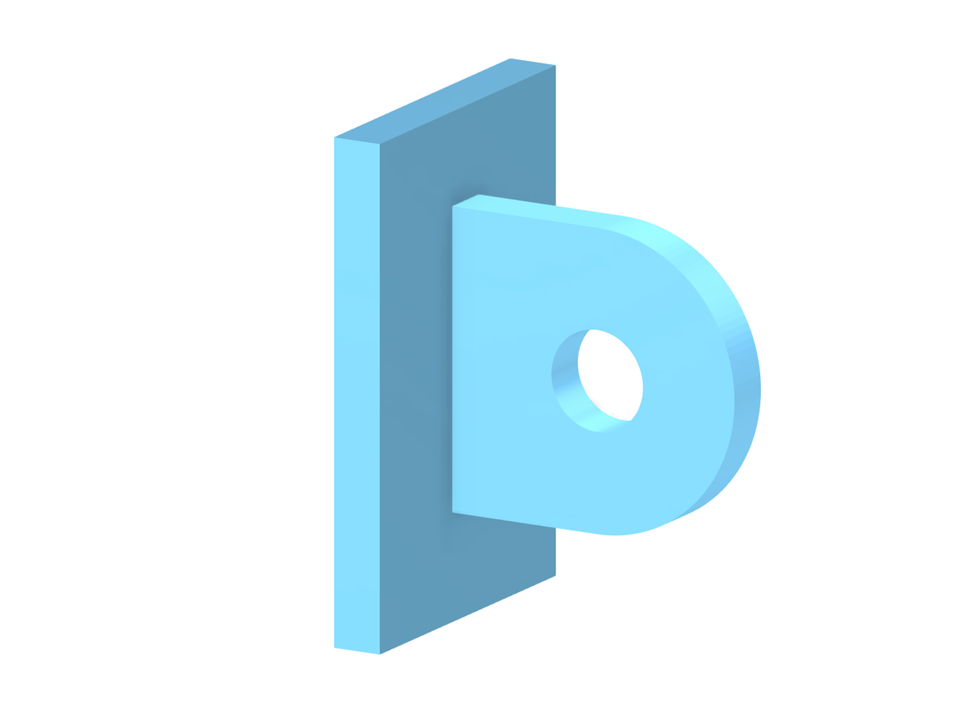

Giunto di giunzione su una piastra d'estremità con una doppia saldatura d'angolo
Giunto con giunto con saldatura lineare
| Numero di nodi | 22 |
| Numero di linee | 25 |
| Numero di aste | 12 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,021 t |
| Dimensioni (metriche) | 0,200 x 0,300 x 0,200 m |
| Dimensioni (imperiali) | 0.66 x 0.98 x 0.66 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
