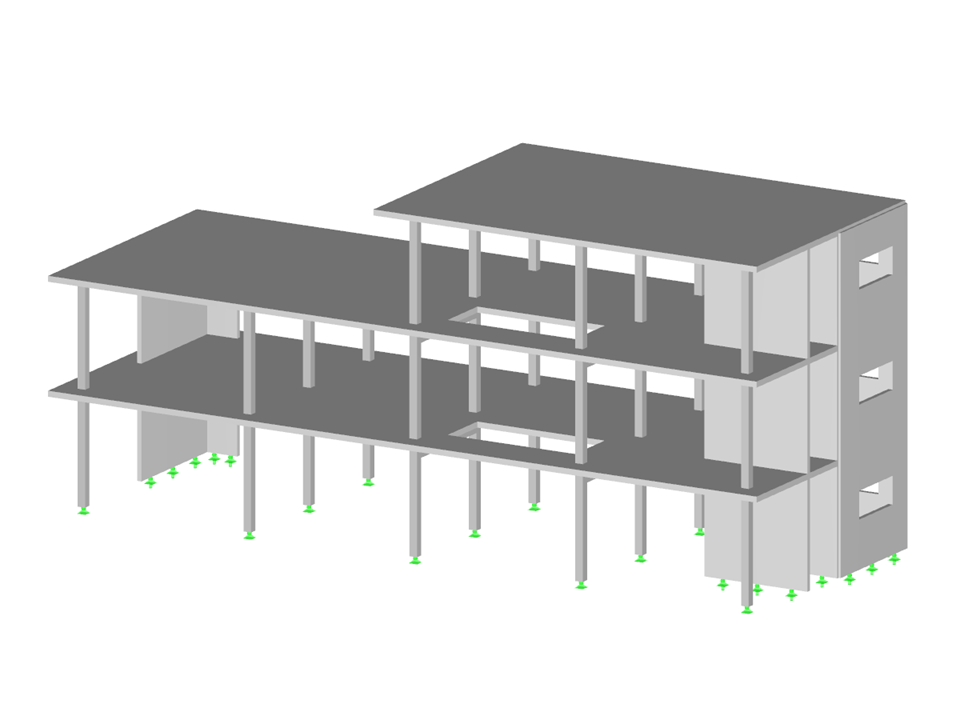

Asta in calcestruzzo e struttura della superficie modellata in RFEM. Il webinar nel link sottostante mostra il flusso di lavoro di progettazione secondo la norma CSA A23.3:19 utilizzando i moduli aggiuntivi RF-CONCRETE Members and Surfaces.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Struttura in calcestruzzo secondo CSA A23.3: 19

Numero di nodi 125
Numero di linee 144
Numero di aste 33
Numero di superfici 23
Numero di solidi 0
Numero di casi di carico 4
Nr. di combinazioni di carico 14
Nr. di combinazioni di risultati 2
Peso totale 901,247 t
Dimensioni (metriche) 33.528 x 14.630 x 12.192 m
Dimensioni (imperiali) 110 x 48 x 40 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
