Nella flessione, la profondità efficace "d" è la distanza dalla fibra esterna di compressione (parte superiore della trave) al centroide dell'armatura di tensione. È essenzialmente quanto sono distanti le barre di rinforzo dalla zona di compressione – ciò influenza quanto momento la sezione può resistere. Nel taglio, si osserva come la sezione resiste alla fessurazione diagonale e agli sforzi di taglio che scorrono lungo la sezione trasversale. Il braccio interno della leva e la direzione dei percorsi di sforzo non sono necessariamente gli stessi della flessione, specialmente in membri con carichi o geometrie complesse (come travi a T o solai).

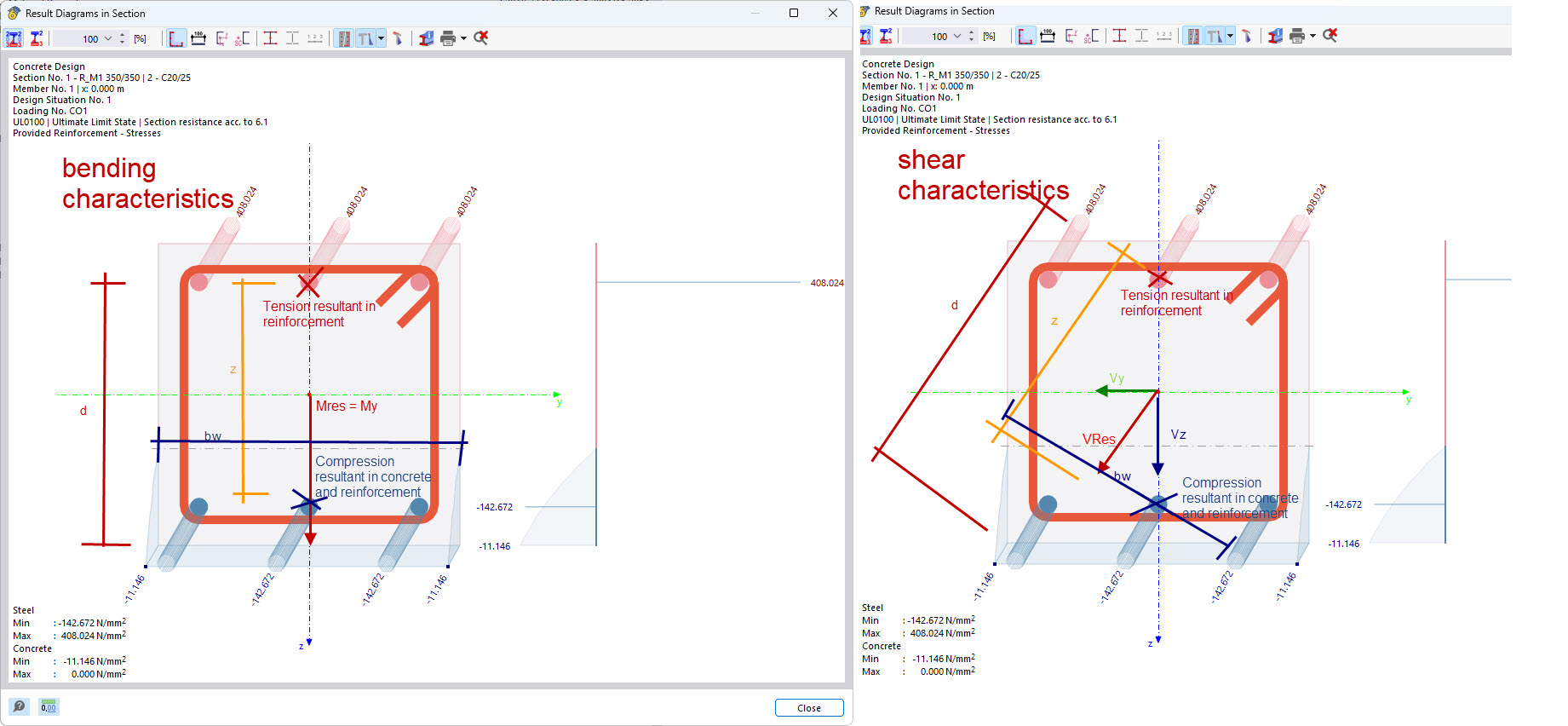

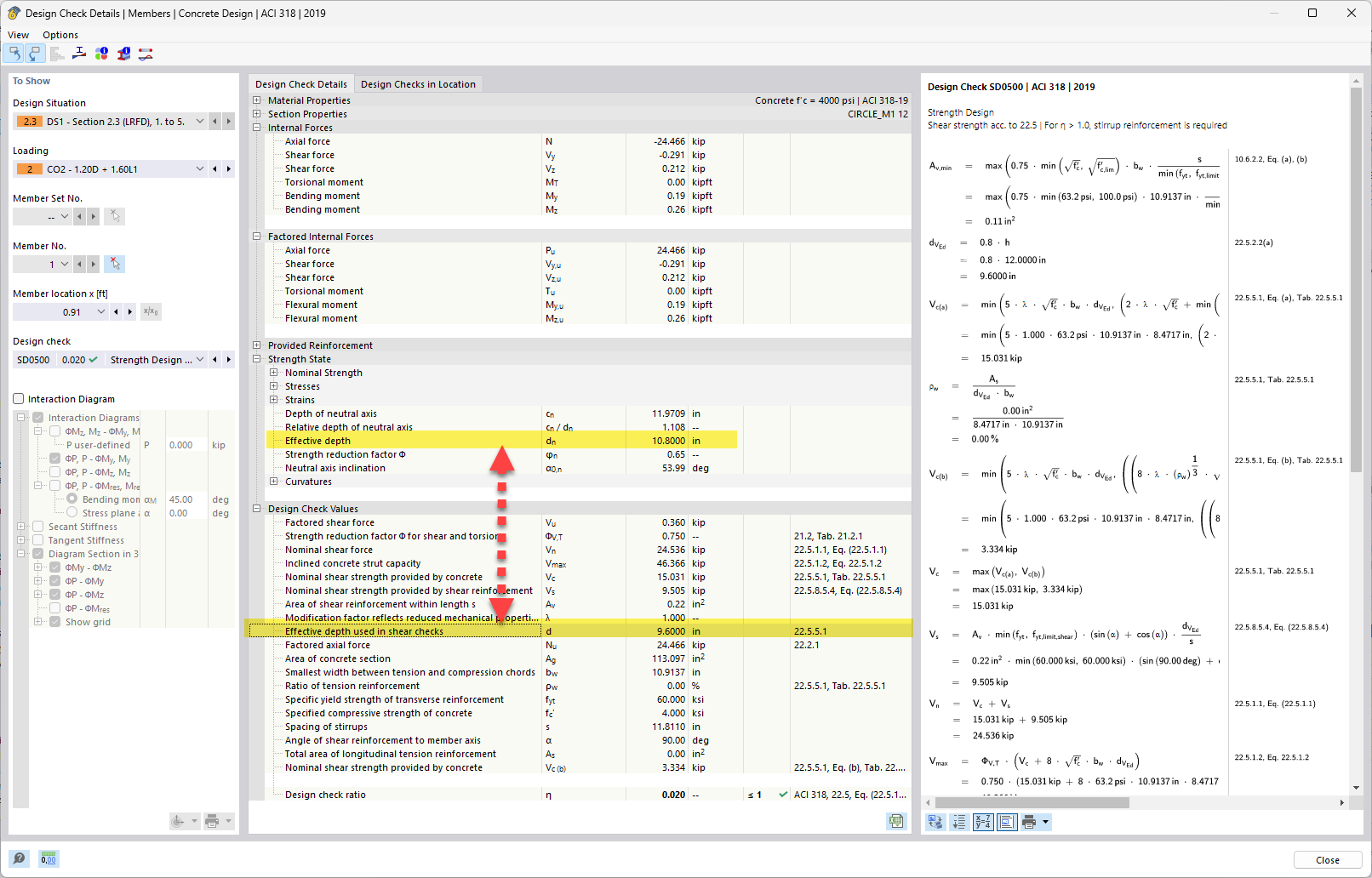

Quando la direzione del momento risultante e quella del taglio risultante sono la stessa, non c'è differenza tra d, z, bw per la flessione e il taglio. Ma quando il taglio risultante è in una direzione diversa, dobbiamo guardare per d, z in quella direzione (invece che nella direzione perpendicolare all'asse normale). Più grande è il cambiamento nella direzione di taglio rispetto alla direzione di flessione, più grande è la differenza tra d, z, bw. La possibile differenza è mostrata nell'immagine allegata. Quindi, anche se è la stessa trave, la direzione e la natura delle forze interne differiscono, e la geometria che resiste a quelle forze cambia di conseguenza.Calcolo della profondità efficace (d) per l'armatura a taglio nel calcestruzzo armato - ACI 318
Perché la profondità efficace è diversa dalla profondità efficace utilizzata nelle verifiche a taglio?
