Ottimizzare le sezioni parametriche

Posso ottimizzare le sezioni parametriche?

Risposta:

Sì, nei componenti aggiuntivi di progetto (ad esempio progetto acciaio, progetto legno, ecc.) è possibile ottimizzare le sezioni trasversali.

L'ottimizzazione può avvenire, ad esempio, per profili standardizzati di una serie o per sezioni trasversali parametriche in termini di larghezza, altezza, ecc.

Nel pannello della tabella di RFEM, selezionare "Progetto acciaio" e "Dati di ingresso". Quindi, nella scheda "Sezioni trasversali", nella colonna "Selezionare un'altra sezione trasversale per il progetto", scegliere l'opzione "Ottimizzare | Serie corrente ..." e impostare i parametri che devono essere ottimizzati:

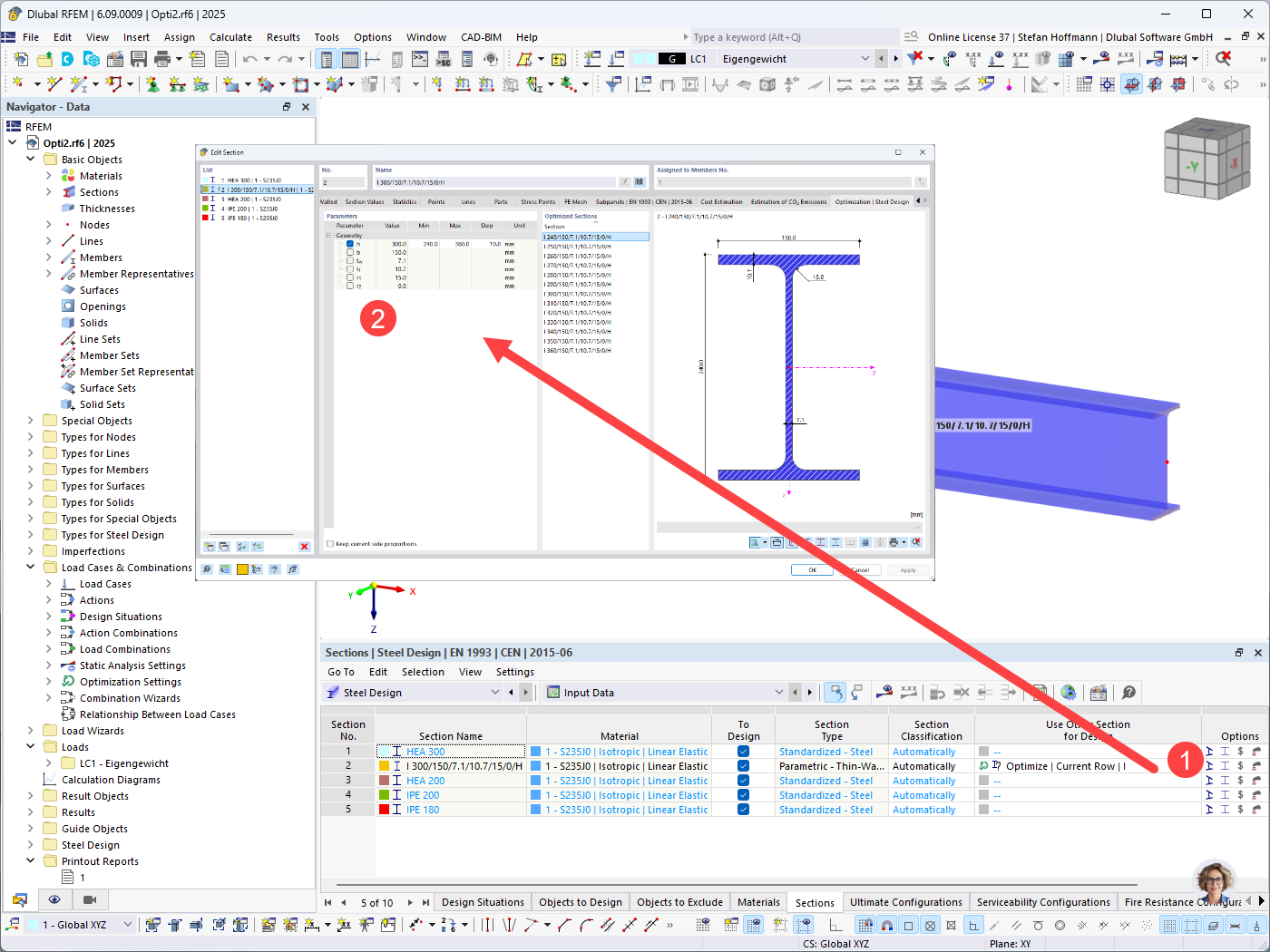

Screenshot che mostra l'ottimizzazione delle sezioni parametriche nei software di calcolo strutturale. Messa a fuoco sulla selezione dei parametri e impostazione di adattamento.
Ottimizzazione Parametrica Sezione Possibilità
