Optimalizace parametrických průřezů

Mohu optimalizovat parametrické průřezy?

Odpověď:

Ano, v přídavných moduly pro navrhování (například Ocelové konstrukce, Dřevěné konstrukce atd.) můžete provádět optimalizaci průřezů.

Optimalizace může probíhat například pro standardizované profily řady nebo u parametrických průřezů pro šířku, výšku atd.

Vyberte v tabulkovém oknu programu RFEM „Ocelové konstrukce“ a „Vstupní data“. Poté v záložce „Průřezy“ ve sloupci „Vybrat jiný průřez pro posouzení“ zvolte možnost „Optimalizovat | Aktuální řada...“ a zadejte parametry, které mají být optimalizovány:

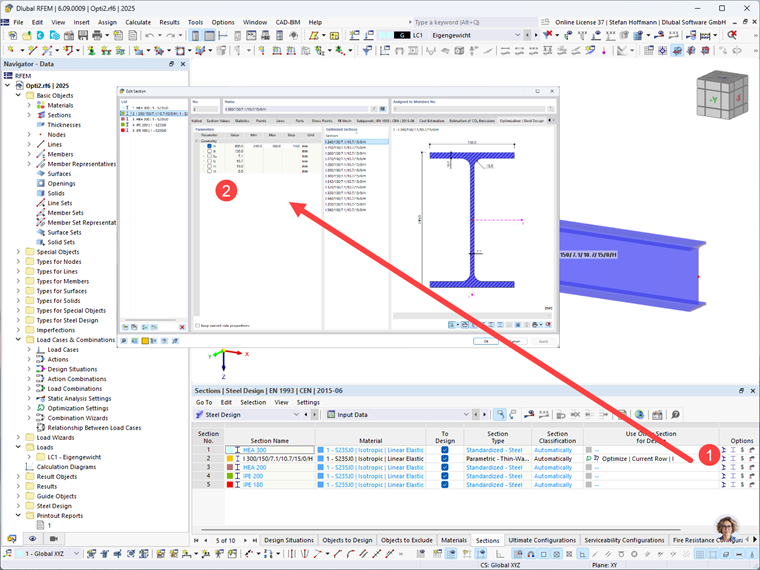

Snímek obrazovky zobrazující optimalizaci parametrických průřezů ve stavebních programech. Zaměřeno na výběr a nastavení parametrů.
Možnosti parametrické optimalizace průřezů
