Posouzení železobetonových konstrukcí pro RFEM 6

Posouzení železobetonových konstrukcí pro RFEM 6

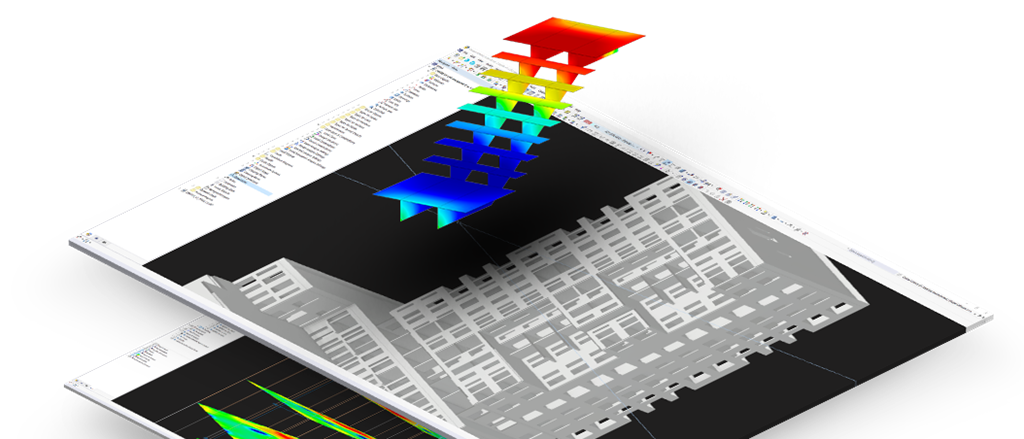

Addon pro RFEM a RSTAB umožňuje posuzovat pruty, sady prutů a plochy (pouze RFEM).

Posouzení se provádí podle příslušných norem pro mezní stav únosnosti a použitelnosti.

Železobeton, kompozitní materiál z betonu a armovací oceli, se vyznačuje vysokou únosností a poddajností. Díky těmto vlastnostem je univerzálním a populárním konstrukčním materiálem ve stavebnictví.

Subnavigation
01
Pruty a plochy
02
Sloupy
03

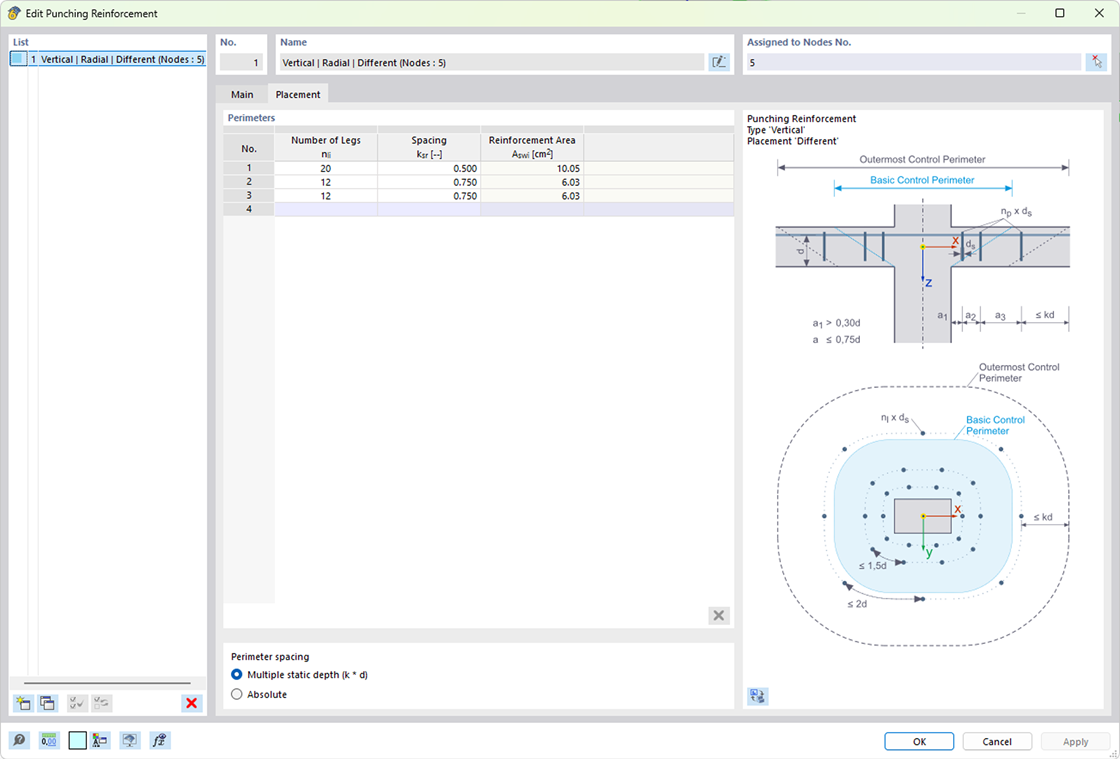

Protlačení
04
Deformace
05
Normy
06
Základní funkce
Icon representing RFEM 6, a finite element analysis software application.

Pruty a plochy

Tento addon umožňuje přesně a ověřitelně posuzovat pruty, sady prutů a plochy ze železobetonových průřezů s ohledem na mezní stav únosnosti a použitelnosti.

Funkce

  • Automatické převzetí vnitřních sil z hlavního programu RFEM/RSTAB
  • Posouzení mezních stavů únosnosti a použitelnosti
  • Na základě integrovaných národních příloh (NP) lze zadat také uživatelské mezní hodnoty a parametry.
  • Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
  • Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
  • Grafické výsledky integrované v programu RFEM/RSTAB, například kritéria posouzení nebo nutná výztuž
  • Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
  • Integrace výsledků do tiskového protokolu programu RFEM/RSTAB
Webinář: Model a posouzení železobetonových konstrukcí v programech RFEM 6 a RSTAB 9

Hlavní funkce Posouzení železobetonových konstrukcí

Základní funkce Posouzení prutů Posouzení ploch Údaje Výsledky Všechny funkce
Přídavný modul pro navrhování železobetonových konstrukcí pro RFEM a RSTAB, s možností posuzování prutů, sad prutů a ploch.

Výhody Posouzení železobetonových konstrukcí

  • Dimenzování ploch, nosníků a tlačených prutů v jednom addonu
  • Libovolná definice výztuže přímo v hlavním programu
  • Podrobná dokumentace k provedeným posouzením konstrukčních prvků
  • Interakce prutů a ploch při výpočtu deformací

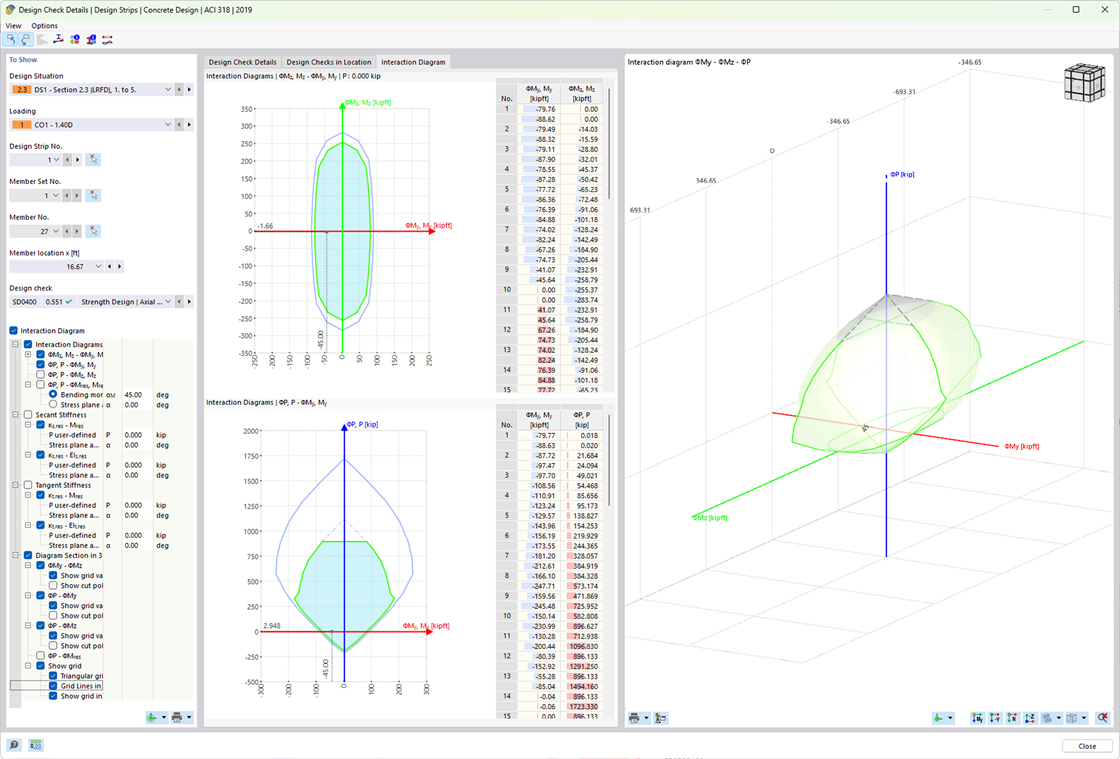

  • Zobrazení únosnosti průřezu pomocí interakčních diagramů
  • Zadání různých spolupůsobících šířek žeber v jednom prutu
  • Zohlednění výztuže plochy při posouzení žeber

Posouzení železobetonových konstrukcí pro RFEM 6

Model 5podlažní železobetonové budovy v programu RFEM, zobrazení konstrukcí.

Vícepodlažní železobetonová budova

Zde si můžete stáhnout model vícepodlažní železobetonové budovy a otevřít jej v programu RFEM pro výpočty metodou konečných prvků.

Model esovitě zakřivené konferenční budovy

Konferenční budova

Zde si můžete stáhnout model konferenční budovy a otevřít jej v programu RFEM pro výpočty metodou konečných prvků.

GT 000456 | Most s předpjatým trámem modelovaný pomocí BIM technologie pro překonání jezera Toho v Pahou. Přesná vizualizace konstrukčních prvků.

Model mostu po předpětí

Zde si můžete stáhnout model předpjaté konstrukce mostu a otevřít jej v programu RFEM pro výpočty metodou konečných prvků.

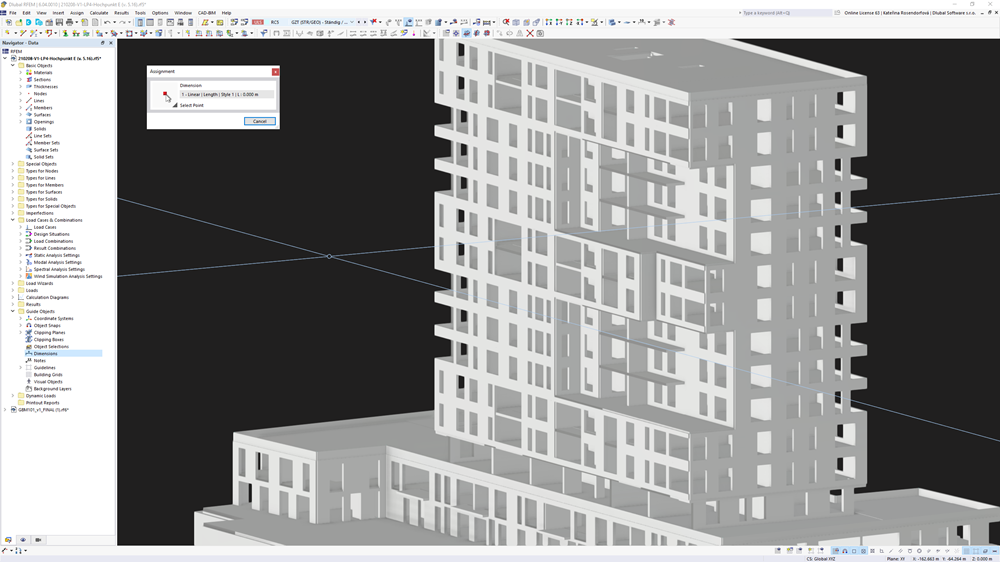

Model výškové budovy se zobrazením konstrukčních detailů v programu RFEM.

Výšková budova

Stáhněte si model výškové budovy a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.

Další modely

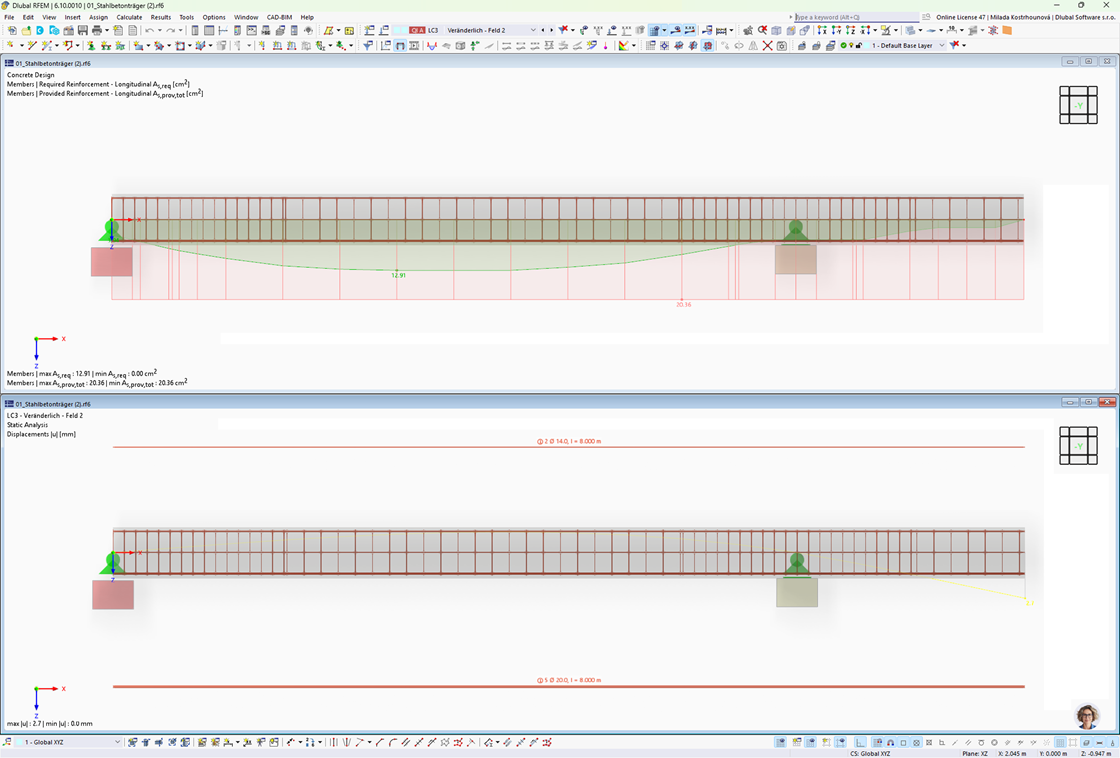

Posouzení prutů

Tento doplněk umožňuje stanovit parametry podélné, příčné a torzní výztuže, výšku tlačené oblasti, okrajové a ocelové deformace. V programu lze uvažovat s deformacemi ve stavu II podle EN 1992-1-1 a ACI 318-19, kontrolovat tahovou tuhost, ověřovat dotvarování, smršťování a únavu dle EN 1992-1-1, provádět výpočty seizmické odolnosti dle EC 8 a mnoho dalších ukazatelů.

Další informace
Model železobetonové konstrukce v programu RFEM s možnostmi pro posouzení betonu a gus

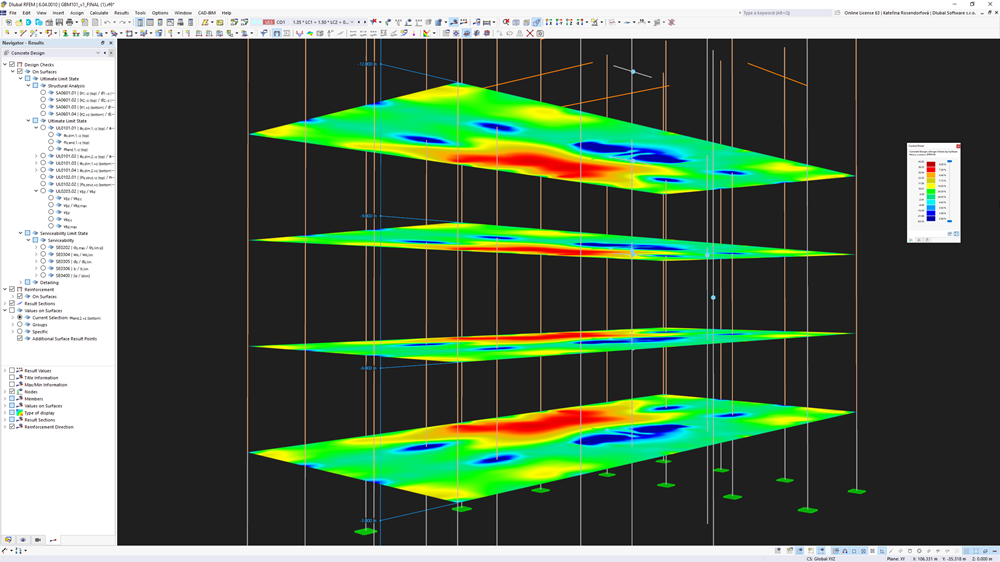

Betonová budova vytvořená v softwaru RFEM. Povrchový design.

Flächenbemessung

Program nabízí volně přidanou dvojprutovou výztuž, možnost eliminace účinků ohybu, tlaku nebo smyku a mnoho možností pro definici výztuže.

Program umožňuje definovat a navrhovat úseky, zohlednit tuhost a dotvarování a získat přesný rozpis příčin nelinearit.

Mehr Features

Zadávání

Software Dlubal vám usnadňuje mnoho pracovních kroků. Pro usnadnění zadávání dat jsou přednastaveny plochy, pruty, sady prutů, materiály, tloušťky ploch a profily definované v programu RFEM/RSTAB. Na mnoha místech programu můžete využít funkci [Vybrat] pro grafický výběr. K dispozici máte také globální knihovny materiálů a průřezů.

Další informace

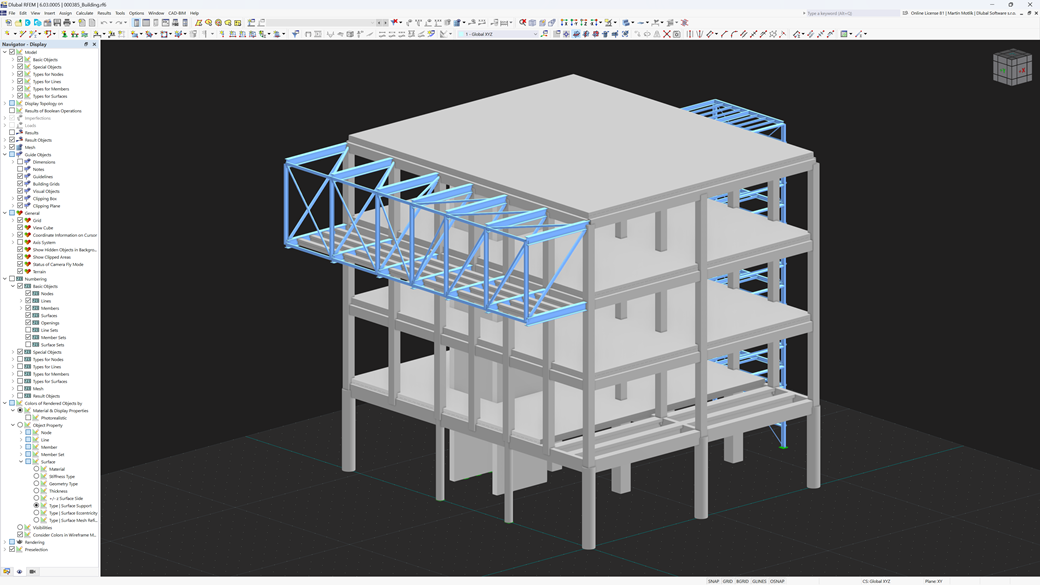

Model železobetonové budovy v prostředí RFEM.

Výsledky

Využití jednotlivých posudků (např. mezní stav únosnosti, mezní stav použitelnosti nebo dodržení konstrukčních pravidel) jsou programem poskytovány v tabulkové formě. Také požadovanou výztuž obdržíte v přehledných výstupních tabulkách. Veškeré meziprodukty vám program srozumitelně sdělí.

Další informace

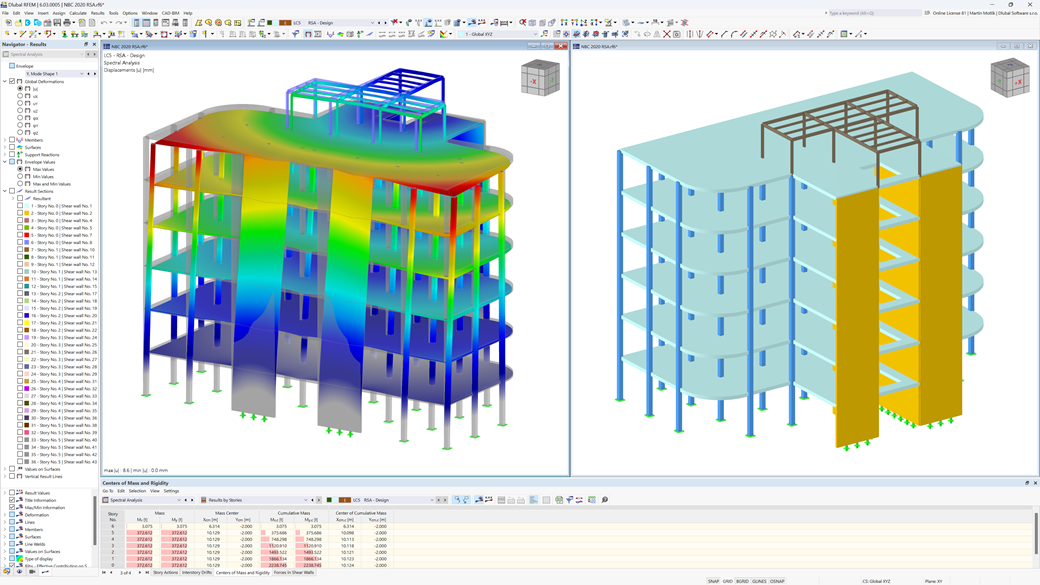

Železobetonová vícepatrová budova, detailní zobrazení využití s tabulkami výztuže.
Banner C | Ikona
Fantastická a profesionální podpora

Chtěl bych krátce všem ve firmě Dlubal popřát vše nejlepší. A zejména bych rád poděkoval za fantastickou, komplexní a profesionální podporu.

Výkonný, snadný na ovládání i učení…

Začali jsme při práci používat software Dlubal a nelitujeme. Výkonný, snadný na ovládání i naučení a s příjemně jednoduchým výstupem (jakmile je jednou nastaven).

E-shop

Sestavte si svůj individuální balíček programů! Veškeré ceny najdete v online přehledu.

Přejděte do e-shopu

Spočítejte si cenu

2 970,00 USD
+0,00 USD

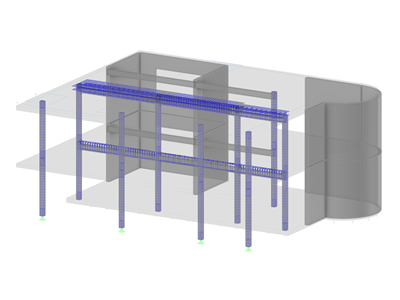

Vykreslení výztužných prutů
Celková částka 2 970,00 USD

Cena platí pro Spojené státy americké.

Začínáme s programem RFEM 6

Ještě jste nepracovali nebo jste nepracovali příliš často s RFEM? Zde naleznete užitečné informace a tipy, které vám usnadní práci s programy Dlubal.

Další informace
Začínáme v uživatelském rozhraní RFEM 6 s jasně viditelnými nabídkami a panely nástrojů Snímek obrazovky ukazující počáteční uživatelské prostředí programu RFEM 6 s možnostmi nastavení

Statické modely ke stažení

Prohlédněte si rozsáhlou řadu modelů pro statické výpočty pro programy RFEM, RSTAB, RSECTION a RWIND. Ideální pro tutoriály nebo inspiraci pro projekty.

Všechny modely
Šablona technického modelu pro přesnou analýzu Mobilní zobrazení s konstrukčními modely ke stažení a s viditelnými náhledy a popisky
Videa
Modely ke stažení
Články z databáze znalostí
Zobrazení procesu provádění posouzení stability podle normy DIN EN 1992-1-1 v programu RFEM 6
Pro železobetonové prvky a konstrukce, jejichž statické chování je významně ovlivněno účinky podle teorie druhého řádu, nabízí Eurokód 2 obecnou metodu založenou na nelineárním stanovení vnitřních sil podle teorie druhého řádu (5.8.6). a dále aproximační metodou založenou na jmenovité křivosti (5.8.8).

Cílem tohoto odborného příspěvku je provést posouzení podle obecné metody posouzení podle Eurokódu 2 na příkladu železobetonového sloupu.

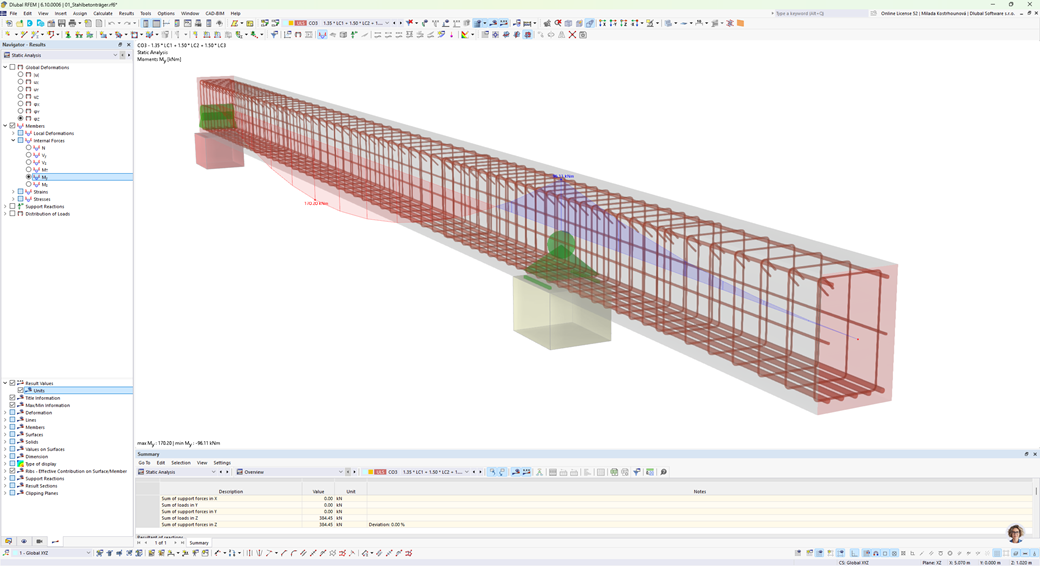

Modell eines Stahlbetonbalkens, der durch Kriechen und Schwinden beeinflusst wird
Tento odborný příspěvek se zabývá přímou analýzou deformací železobetonového nosníku se zohledněním dlouhodobých účinků dotvarování a smršťování. Přímý výpočet podle Eurokódu 2 (EN 1992-1-1, Kapitola 7.4.3) je vysvětlen na prostém nosníku. Zvláštní pozornost je věnována tahovému zpevnění, chování ve stavu s trhlinami na základě součinitele rozdělení (parametr poškození) a zohlednění smršťování a dotvarování.
Návrh nosných stěn pomocí softwarových řešení Dlubal
V tomto příspěvku vás krok za krokem provedeme posouzením smykových stěn v programu RFEM 6.

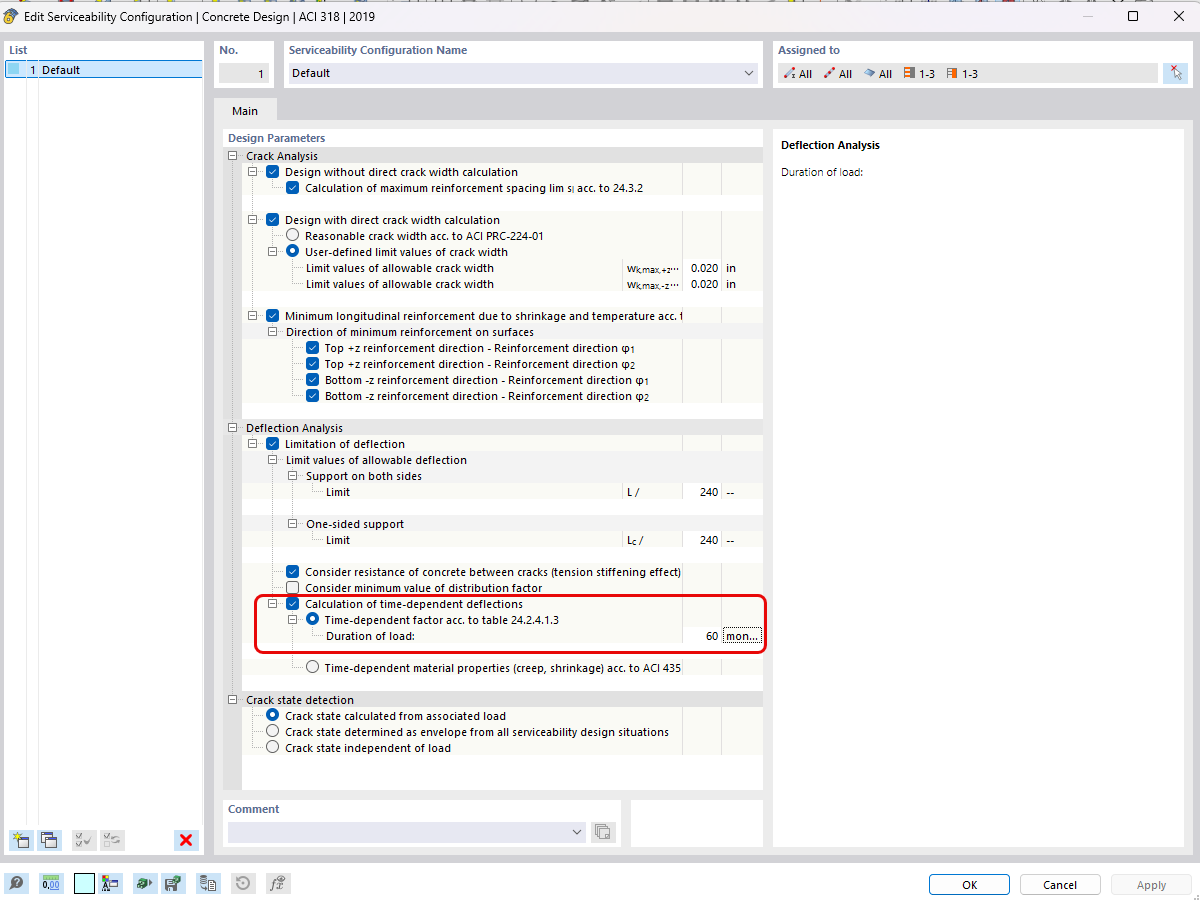

KB 1892 | ACI 318 a CSA A23.3 Zohlednění dlouhodobého průhybu pro posouzení betonu
Tento článek se zabývá dlouhodobým průhybem betonových konstrukcí podle ACI 318 a CSA A23.3.
Screenshoty
Funkce programů
Funkce 002918 | Stanovení nutné podélné výztuže pro přímou analýzu trhlin

V addonu Posouzení železobetonových konstrukcí máte nyní možnost nechat si stanovit nutnou podélnou výztuž pro přímou analýzu šířky trhlin.

Funkce 002920 | Funkce pro automatické stanovení podélné výztuže prutů

Při posouzení železobetonových prutů program nabízí možnost automaticky stanovit počet nebo průměr výztužných prutů.

Funkce 002876 | Tabulkové výsledky výztuže po návrhových situacích

Pro posouzení betonu lze výsledky výztuže zobrazit v tabulkách odděleně podle návrhových situací.

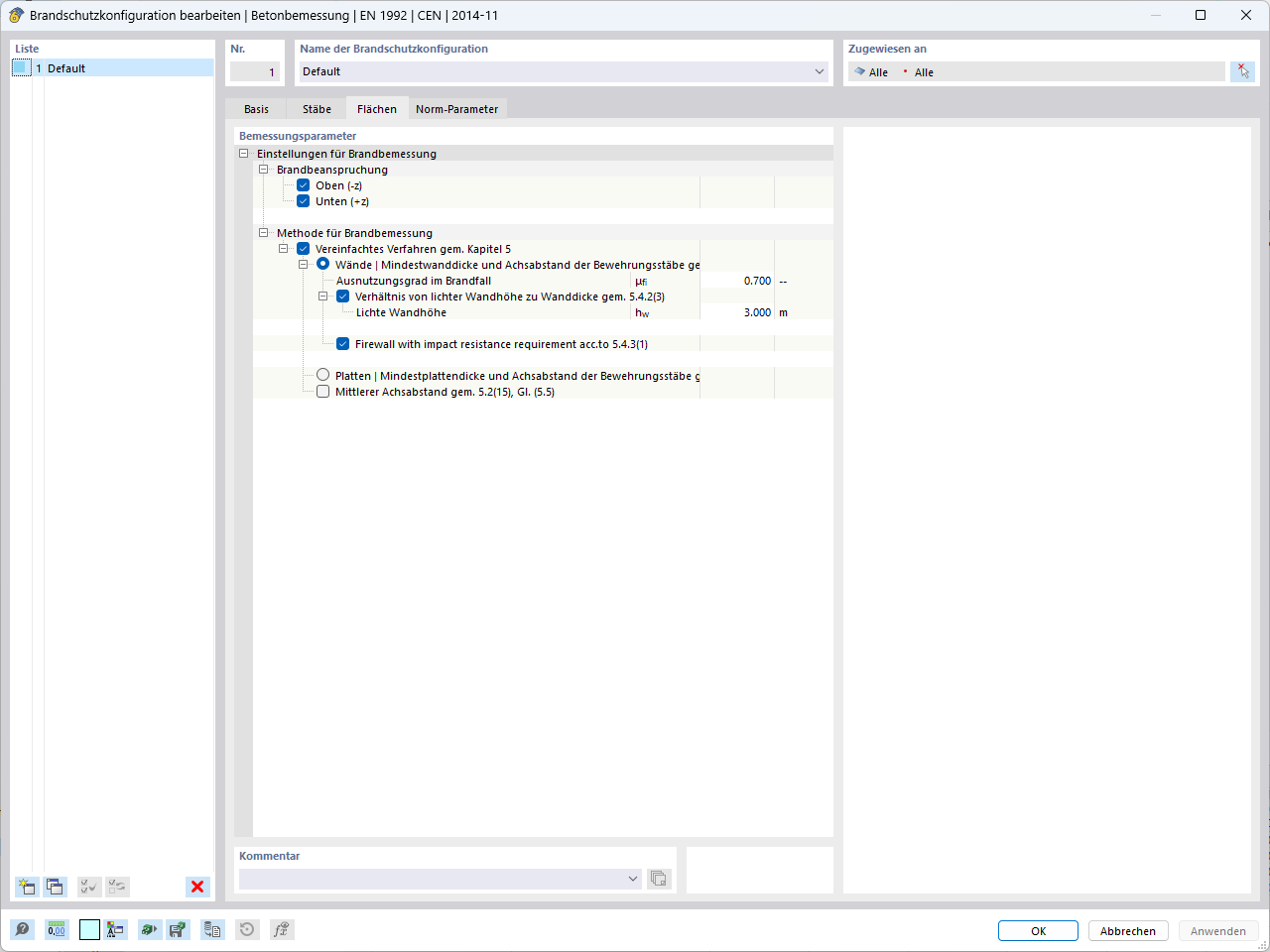

Funkce 002828 | Posouzení požáru stropů a stěn přímou tabulkovou metodou

V addonu Posouzení železobetonových konstrukcí pro RFEM 6 můžete provést posouzení požární odolnosti železobetonových stěn a desek zjednodušenou tabulkovou metodou (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).

Často kladené dotazy (FAQ)

Jak mohu zjistit potřebnou výztuž?
Jak mohu změnit velikost zobrazení vzorců v detailech výsledků?
Je možné u kruhové desky zobrazit výsledky a požadavky na výztuž tangenciálně a radiálně spíše než ortogonálně?
Jak mohu provést posouzení prutů pro různá nastavení v konfiguraci pro posouzení?
Proč se mi v navigátoru Výsledky pod položkou "Nutná výztuž" zobrazí pouze celková výztuž a žádné výsledky zvlášť pro horní a dolní výztuž?
Je možné použít addony pro RFEM 6 pro posouzení betonových těles?
