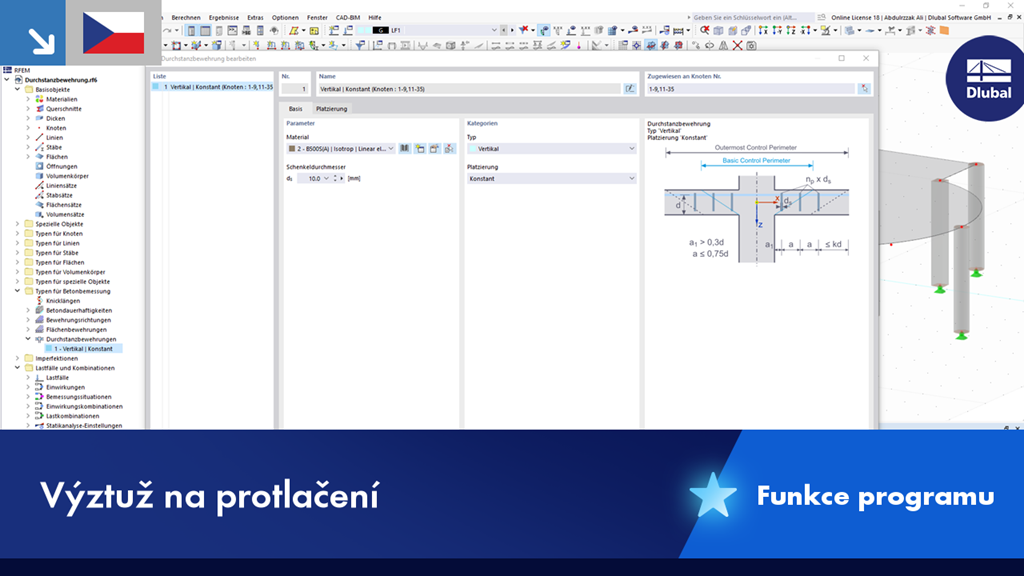

V addonu Posouzení železobetonových konstrukcí máte možnost zadat navrženou svislou výztuž proti protlačení. Ta se pak zohlední při posouzení na protlačení.
Máte nějaké otázky?
Funkce programu
Délka: 00:00:35 min
Délka: 00:00:29 min
Délka: 00:46:16 min
Délka: 01:09:36 min
Délka: 00:30:52 min
Délka: 00:00:50 min
Délka: 00:47:34 min
Délka: 00:47:51 min
V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Pro správné posouzení průvlaku nebo deskového nosníku v programu RFEM 6 a v addonu 'Posouzení železobetonových konstrukcí' je rozhodující stanovení 'šířky desek' u žeber. V tomto článku se zabýváme možnostmi pro zadání nosníku o dvou polích a výpočtem rozměrů desek podle EN 1992-1-1.
Pokud je třeba pro stanovení například vnitřních sil použít čistě plošný model, ovšem posouzení konstrukčního prvku by mělo přesto proběhnout na prutovém modelu, pak lze použít výsledkový prut.
,_Table_22.5.5.1_ACI_318-19.png?mw=512&hash=fb0c95268ba55403adf6343e213a103627a3b5e4)
Se zavedením normy ACI 318-19 byly nově upraveny dlouhodobě používané vztahy pro stanovení smykové únosnosti betonu Vc.
Při novém postupu se nyní uvažuje vliv výšky stavebního dílce, stupeň podélného vyztužení i vliv normálového napětí na únosnost ve smyku Vc. V následujícím textu podrobněji popíšeme změny při posouzení na smyk a postup si ukážeme na názorném příkladu.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
V addonu Posouzení železobetonových konstrukcí můžete posuzovat konstrukční prvky z betonu vyztuženého vlákny podle směrnice "DAfStb pro vláknobeton".
Tuto možnost máte k dispozici pro posouzení podle EN 1992-1-1. Posouzení podle směrnice Německého výboru pro železobeton DAfStb se provádí, jakmile se vyztuženému konstrukčnímu prvku přiřadí typ "Vláknobeton".
K názornému videu
V záložce "Smyková výztuž" máte k dispozici možnost "Spona přes volnou výztuž s aktivním výběrem v grafice". Můžete tak vytvořit doplňkové spony na volných prutech podélné výztuže.
Polohu spon můžete aktivovat nebo deaktivovat v grafice. Spony se zohlední při posouzení mezního stavu únosnosti a statiky. Máte je k dispozici při posouzení podle EN 1992-1-1.
K názornému videu
Proč se mi v navigátoru Výsledky pod položkou "Nutná výztuž" zobrazí pouze celková výztuž a žádné výsledky zvlášť pro horní a dolní výztuž?
Je možné použít addony pro RFEM 6 pro posouzení betonových těles?
Jaké produkty doporučujete pro statické výpočty a posouzení železobetonových konstrukcí?
V tabulce objektů pro posouzení v addonu Posouzení železobetonových konstrukcí jsou uzly protlačení uvedeny ve sloupci Neplatné/deaktivované, ačkoliv jsem je jako uzly protlačení definoval. Jak to mohu opravit?
Jak mohu použít grafické šablony pro vícenásobný tisk výztuže?
Jak mohu v addonu 'Posouzení železobetonových konstrukcí' v programu RFEM 6 aktivovat posouzení drátkobetonu?
