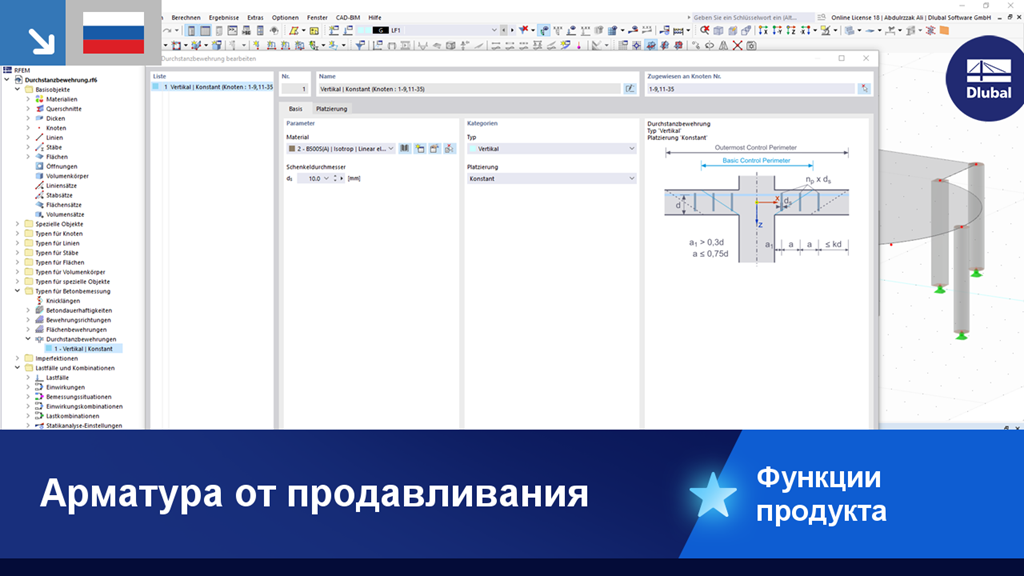

В аддоне Расчёт железобетонных конструкций у вас есть возможность задать существующую вертикально ориентированную арматуру на продавливание. Это затем учитывается при расчёте на продавливание.
У вас есть какие-нибудь вопросы?
Функции продукта
Длина: 00:00:35 min
Функции продукта
Длина: 00:00:29 min
Длина: 01:09:36 min
Длина: 00:00:50 min
Длина: 00:47:34 min
Длина: 00:47:51 min
Длина: 01:07:48 min
Длина: 00:00:47 min
В этой статье мы расскажем вам на примере плиты из сталефибробетона, использование которых влияет на использование различных методов интегрирования и различное количество точек интегрирования.
![Пролеты на основе рисунка 5.2 из [1]](/ru/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Для правильного расчета балки или Т-образной балки в программе RFEM 6 и в дополнительном модуле «Расчет бетона» важно определить «ширину полок» ребристых стержней. В этой статье рассматриваются варианты ввода для двухпролётной балки и расчёт размеров полки по EN 1992-1-1.
Если вы хотите использовать чистую модель поверхности, например, при определении внутренних сил и моментов, но конструктивный элемент по-прежнему рассчитан на основе модели стержня, вы можете воспользоваться результирующей балкой.
,_Table_22.5.5.1_ACI_318-19.png?mw=512&hash=fb0c95268ba55403adf6343e213a103627a3b5e4)
С введением нормы ACI 318-19 были заново установлены долгое время применяемые соотношения для определения прочности бетона на сдвиг Vc. В новом порядке расчета прочности на сдвиг Vc теперь учитывается как высота элемента, так коэффициент продольного армирования и осевое напряжение. В следующей статье так будут не только подробно пояснены все изменения в расчете на сдвиг, но заодно будет продемонстрировано их применение прямо на практическом примере.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
В аддоне Расчёт железобетонных конструкций можно рассчитывать конструктивные элементы из фибробетона в соответствии с руководством «DAfStb Steel Fiber-Reinforced Concrete».
Эту опцию можно использовать для расчёта по норме EN 1992-1-1. Расчёт по руководству DAfStb выполняется, как только армированному элементу конструкции задан тип бетона «фибробетон».
K пояснительному видео
На вкладке «Поперечная арматура» можно выбрать опцию «Поперечины над свободными стержнями с активным выбором на графике». Она позволяет разместить дополнительные поперечины на свободных стержнях продольной арматуры.
Вы можете активировать или деактивировать положение поперечин в инфо-графике. Поперечины применяются для расчёта по предельным состояниям и расчётных проверок конструкций. Они доступны для расчёта по норме EN 1992-1-1.
K пояснительному видео
Почему в навигаторе результатов в разделе «Требуемая арматура» отображается только общая арматура, и никаких результатов для верхней и нижней арматуры?
Можно ли использовать аддоны к RFEM 6 для расчёта железобетонных тел?
Какие продукты вы порекомендуете для расчёта и проектирования железобетонных конструкций?
В таблице объектов, которые должны быть рассчитаны в аддоне Расчёт железобетонных конструкций, узлы продавливания указаны в столбце недействительные/деактивированные, хотя я задал их как узлы продавливания. Как это можно исправить?
Как можно использовать графические шаблоны для серийной печати арматуры?
Как можно активировать расчёт сталефибробетона в аддоне Расчёт железобетонных конструкций для RFEM 6?
