Posouzení stability u železobetonových tlačených prvků
Posouzení železobetonových konstrukcí | Sloupy | Funkce
- Automatické převzetí vnitřních sil z hlavního programu RFEM/RSTAB
- Volitelné zohlednění dotvarování betonu
- Automatické určení normální a nežádoucí excentricity podle dodatečné návrhové excentricity na základě analýzy druhého řádu
- Stanovení vnitřních sil podle lineární statické analýzy a analýzy druhého řádu
- Analýza rozhodujících návrhových míst podél sloupu v důsledku působících zatížení
- Výpočet požadované podélné a třmínkové výztuže
- Souhrn návrhového využití včetně všech detailů posouzení
Posouzení železobetonových konstrukcí | Sloupy | Vstupní data
Program za vás udělá spoustu práce. Pruty, které se mají posoudit, jsou například převzaty přímo z programu RFEM/RSTAB.

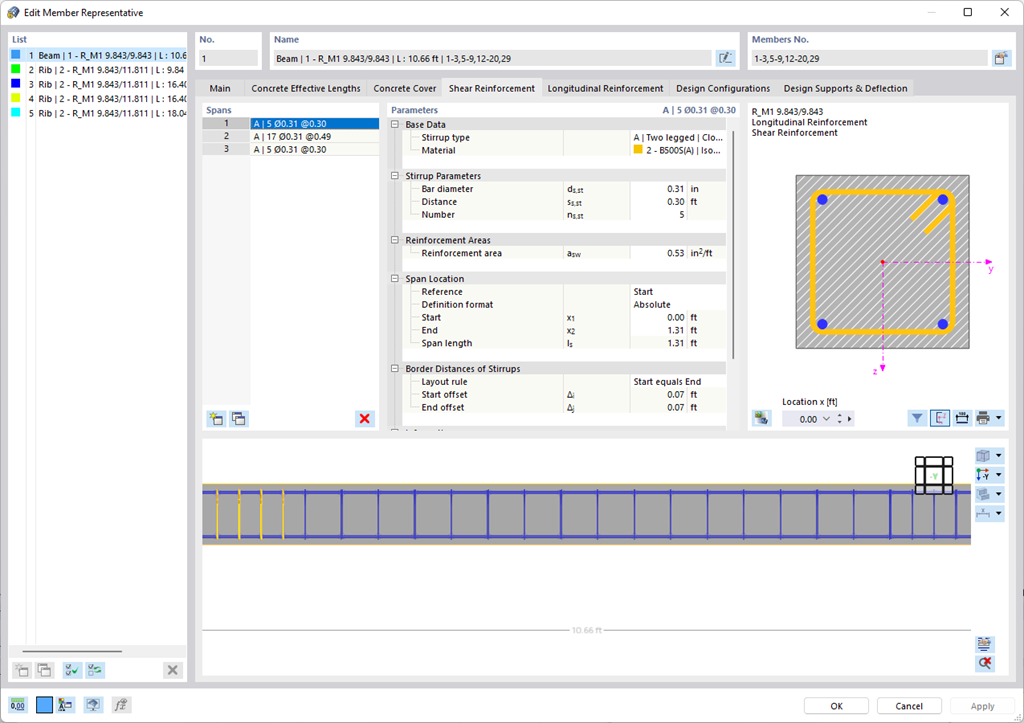

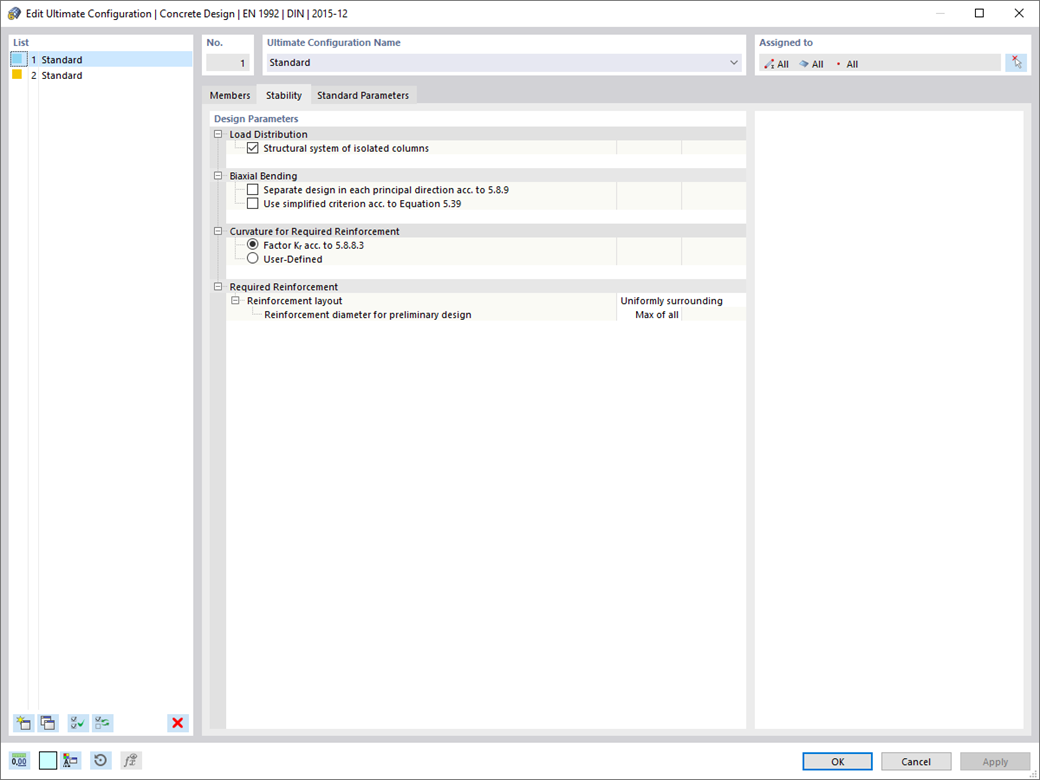

Bez velké námahy lze definovat konstrukční vlastnosti sloupu a také zadání pro stanovení potřebné podélné a smykové výztuže. Součinitel vzpěrné délky ß lze zadat ručně, nebo ho lze naimportovat z addonu Stabilita konstrukce.

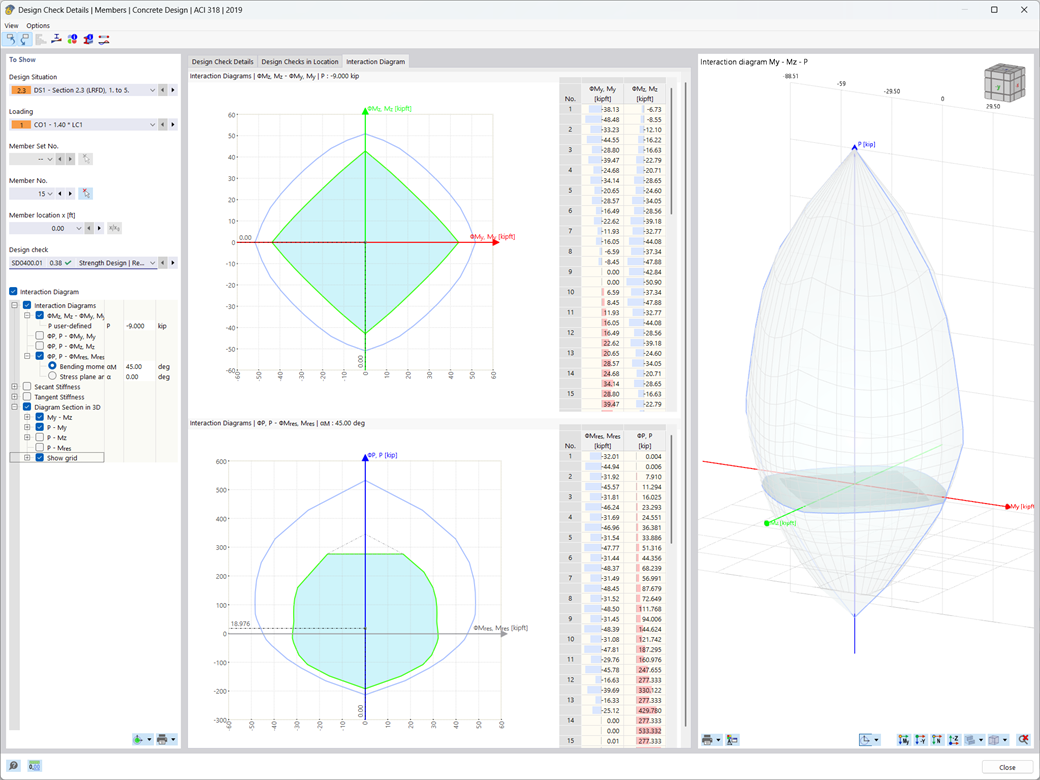

Posouzení železobetonových konstrukcí | Sloupy | Posouzení/výsledky
Chcete posoudit pevnost v ohybu? Pak musíte zkontrolovat normálové síly a momenty v rozhodujících místech sloupu. Pro posouzení únosnosti ve smyku zohledněte místa s extrémními hodnotami posouvajících sil. Během výpočtu zjistíte, zda postačuje standardní posouzení anebo je nutné posoudit sloup včetně momentů analýzou druhého řádu. Tu pak můžete provést na základě již zadaných údajů. Výpočet je rozdělen do tří částí:
- Výpočetní kroky nezávislé na zatížení
- Iterační výpočet rozhodujícího zatížení s ohledem na proměnnou nutnou výztuž
- Stanovení spolehlivosti pro všechny návrhové vnitřní síly s ohledem na navrženou výztuž

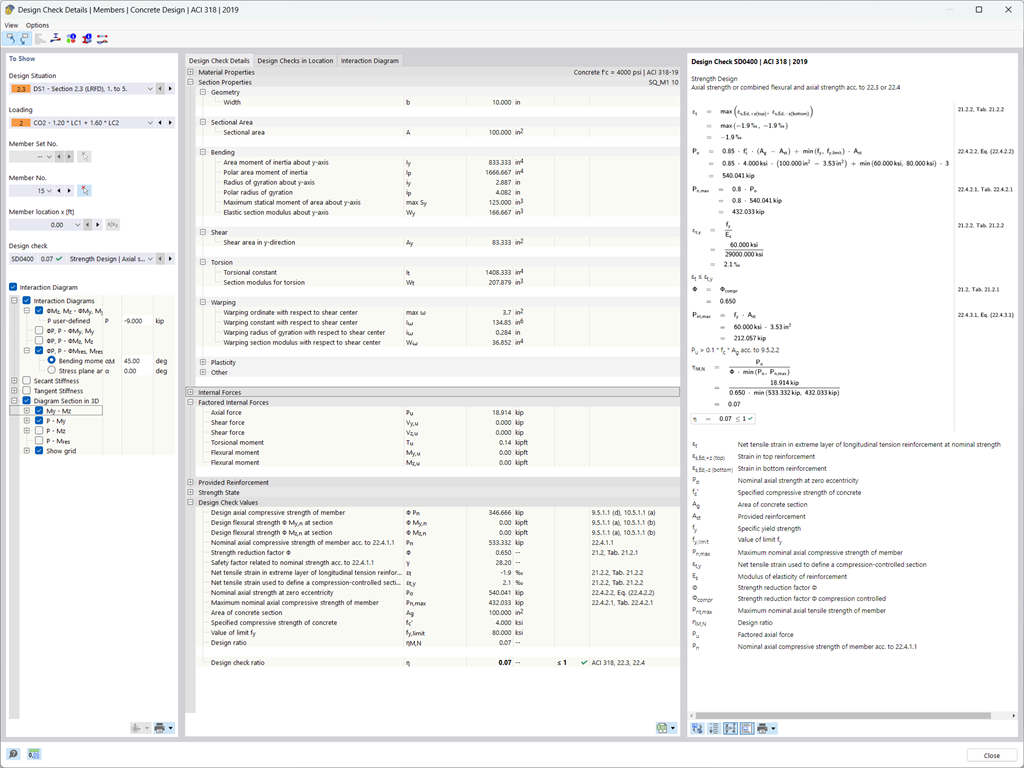

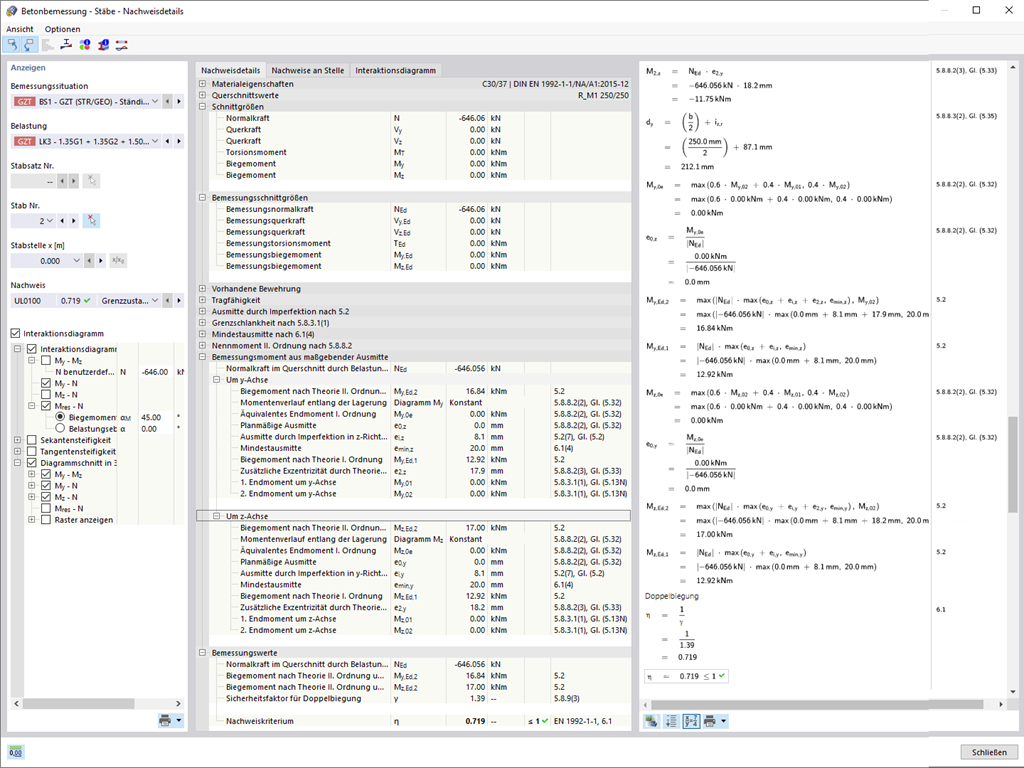

Po úspěšném skončení výpočtu se vám výsledky zobrazí uspořádány v přehledných tabulkách. Zobrazí se také všechny mezihodnoty, čímž jsou posouzení do značné míry transparentní.
