Projektowanie konstrukcji betonowych RFEM 6 | Słupy

• Automatyczny import sił wewnętrznych z programu RFEM/RSTAB
• Opcjonalne uwzględnienie pełzania
• Automatyczne określanie mimośrodu planowanego i niezamierzonego na podstawie analizy drugiego rzędu w uzupełnieniu do istniejącego mimośrodu
• Określanie sił wewnętrznych według analizy liniowej i analizy drugiego rzędu
• Analiza decydujących miejsc obliczeniowych wzdłuż słupa z uwagi na istniejące obciążenia
• Obliczanie wymaganego zbrojenia podłużnego i zbrojenia strzemionami

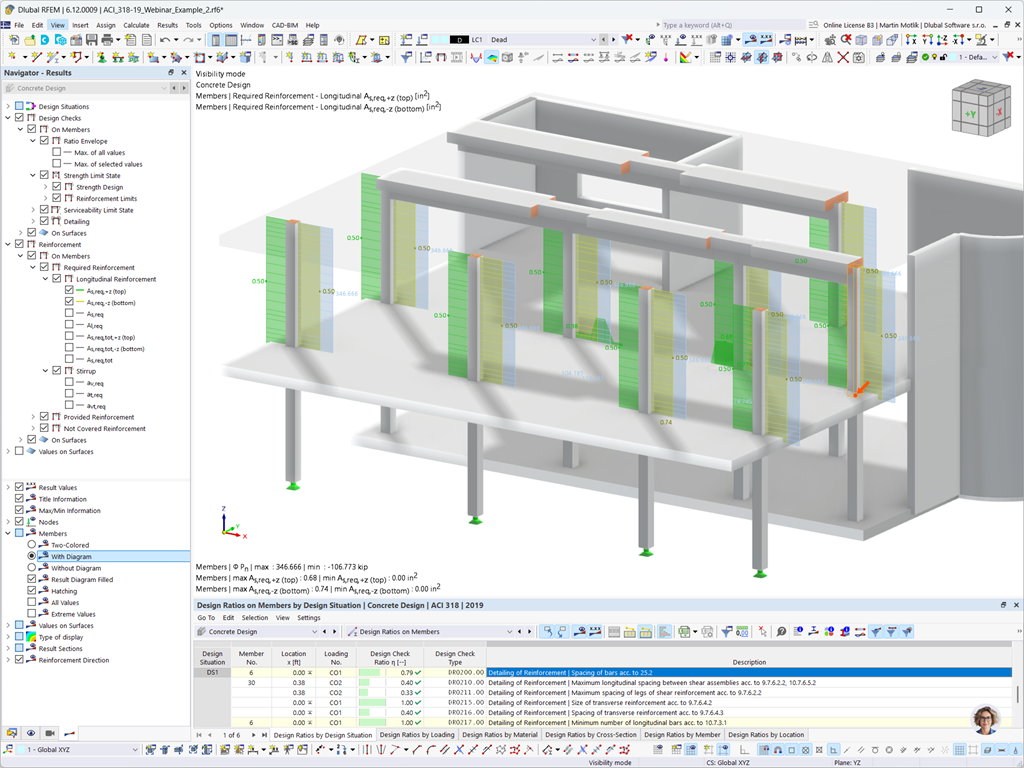

• Podsumowanie stopni wykorzystania wraz ze wszystkimi szczegółami obliczeniowymi

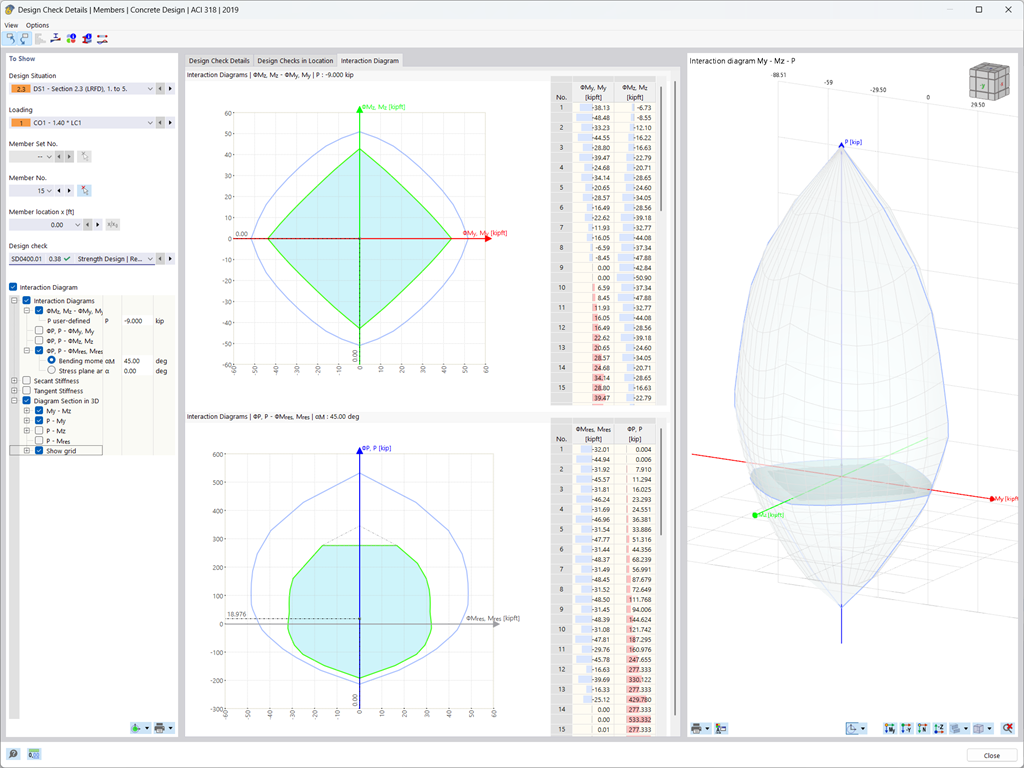

Czy chcesz przeprowadzić obliczenia uszkodzenia przy zginaniu? W tym celu należy przeanalizować decydujące położenia słupa pod kątem sił osiowych i momentów. Przy obliczaniu nośności na ścinanie można również uwzględnić miejsca, w których występują ekstremalne wartości sił tnących. Podczas obliczeń należy określić, czy wystarczy standardowe obliczenia, czy też słup z momentami musi zostać obliczony zgodnie z teorią drugiego rzędu. Momenty te można następnie określić przy użyciu wcześniej wprowadzonych ustawień. Obliczenia podzielone są na trzy części:

• Kroki obliczeń niezależne od obciążenia
• Iteracyjne wyznaczanie obciążeń głównych z uwzględnieniem zmiennego zbrojenia wymaganego
• Określanie bezpieczeństwa wszystkich działających sił wewnętrznych, w tym zbrojenia obliczeniowego

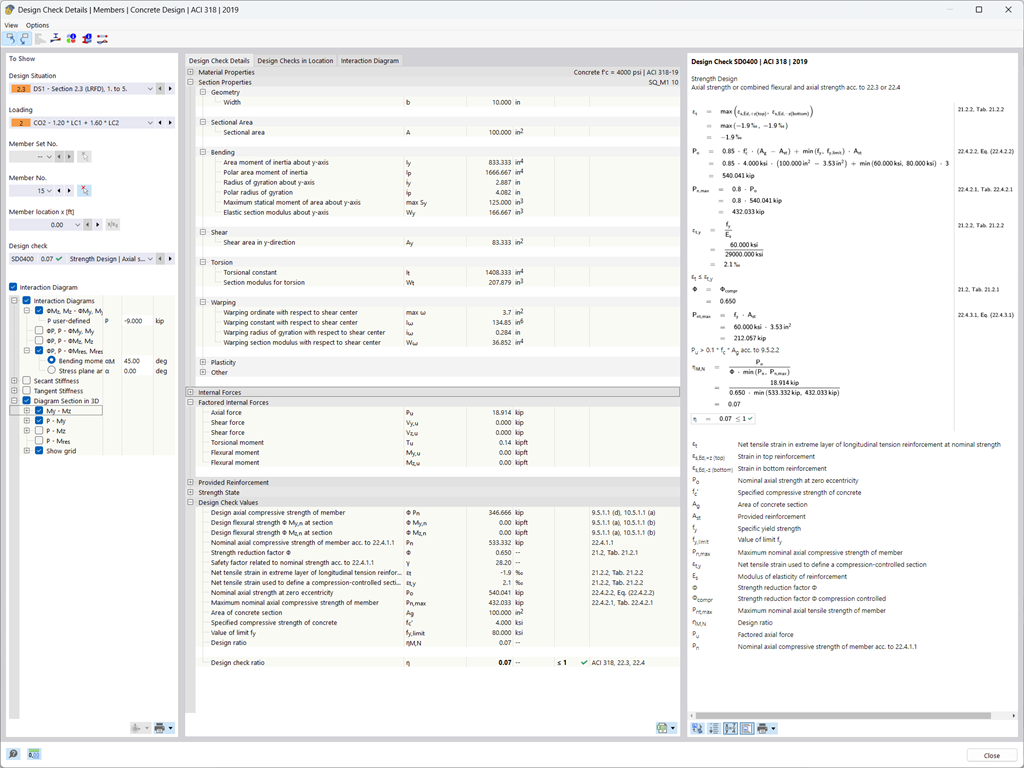

Po pomyślnym zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Każda wartość pośrednia jest w pełni identyfikowalna, dzięki czemu kontrole obliczeń są przejrzyste.
