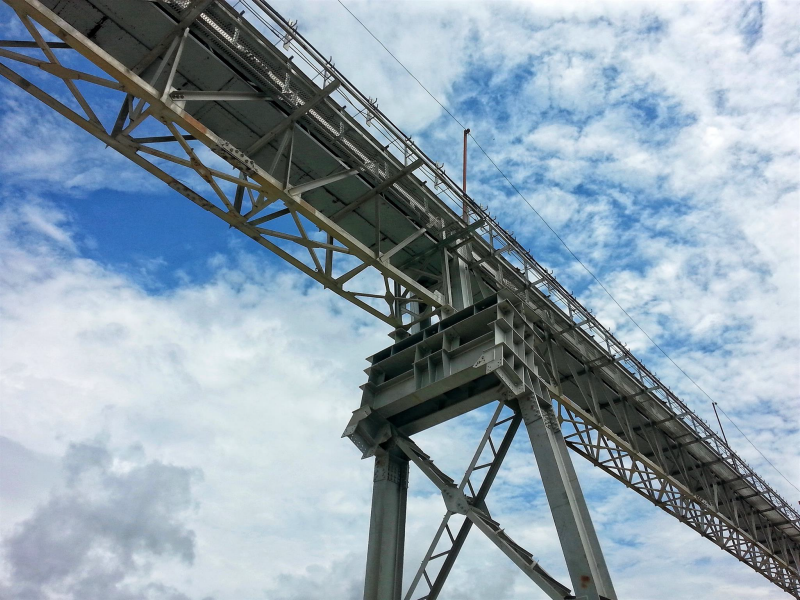

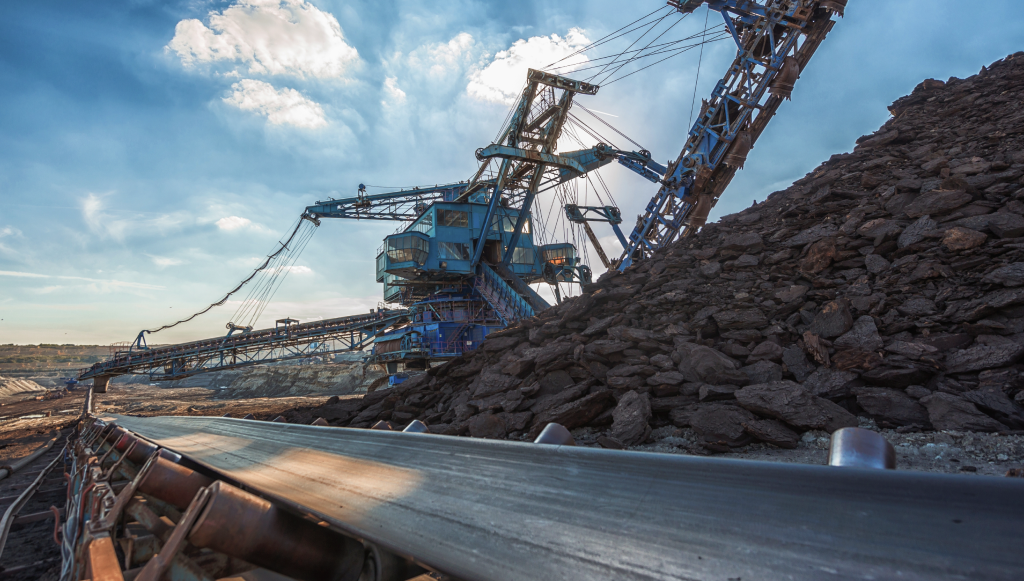

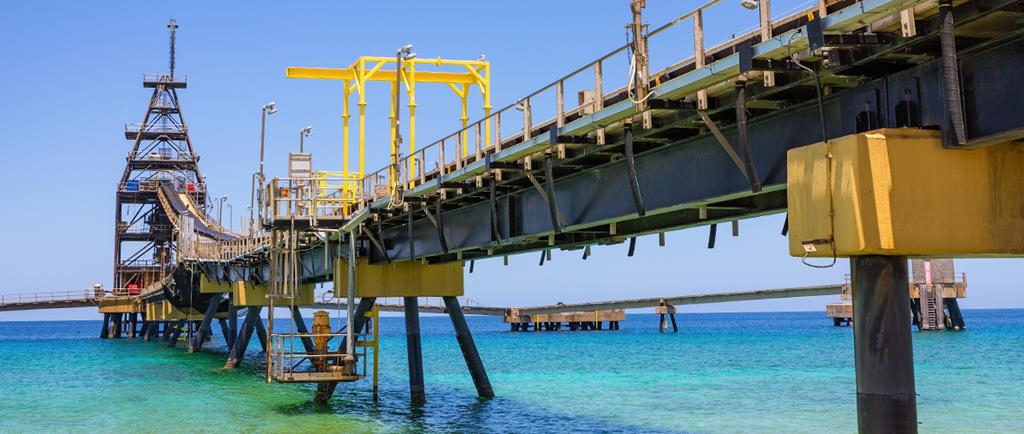

Rozwiązania dla przenośników taśmowych
Rekomendowane produkty dla techniki przenośnikowej
Projektowanie prętów stalowych zgodnie z różnymi normami
Rozszerzenie projektowanie konstrukcji stalowych przeprowadza obliczenia stanu granicznego nośności i użytkowalności elementów stalowych zgodnie z różnymi normami.
Zwichrzenie ze skręcaniem skrępowanym
Dodatek Drgania Skrętne (7. stopień swobody) pozwala na uwzględnienie deformacji skrętnej przekroju jako dodatkowego stopnia swobody.
Pomoc techniczna i szkolenia
Zapewniamy profesjonalne wsparcie i wiele usług, aby pomóc Państwu w znalezieniu szybkiego i efektywnego rozwiązania dla Państwa projektów.
Wsparcie techniczne | Zespół sprzedaży





W dodatku Połączenia stalowe masz możliwość uwzględnienia przeniesienia ścinania między płytą podstawy a blokiem betonowym za pomocą kołka ścinającego.
Jako przekroje dostępne są m.in. normalizowane i cienkościenne profile I, H, U, T, L oraz krzyżowe, a także płaskowniki. Kołki mogą być rozmieszczone centralnie na płycie podstawy lub ekscentrycznie.

W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia

W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.

Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.
Chciałbym przypisać naszą nazwę handlową do przekrojów, które produkujemy. Chciałbym również, aby nazwa ta była stosowana w analizie statyczno-wytrzymałościowej.
Jak mogę znaleźć przegląd smukłości prętów w rozszerzeniu Projektowanie konstrukcji stalowych w programie RFEM 6?
Podczas definiowania części przekroju w programie RSECTION pojawia się ostrzeżenie "Contour Lines Are Not Closed". Co robię nie tak?
Mam pionowy słup utwierdzony u dołu, obciążony osiową siłą ściskającą.
Oceniam konstrukcję wg AISC 360-10, oczekiwałbym analizy stateczności zgodnie z rozdz. E. Kontrole są jednak zgodnie z rozdziałem H.
Co robię źle?
Jak podzielić zakrzywioną powierzchnię, która jest swobodna w przestrzeni, używając płaszczyzny?
Jak wprowadzić obciążenia o zmiennym rozkładzie w asystencie obciążeń "Obciążenie powierzchniowe na elementy"
