Posouzení desek na protlačení s uzlovými, liniovými a plošnými podporami
Celkový počet: 4
Posouzení železobetonových konstrukcí | Protlačení | Funkce
- Převzetí důležitých informací a výsledků z programu RFEM
- Integrované databáze materiálů a průřezů, které lze upravovat
- Kompletní přednastavení vstupních parametrů
- Možnost posoudit sloupy (všechny tvary průřezů) a také konce a rohy stěn na protlačení
- Automatické rozpoznání polohy uzlu protlačení z RFEM modelu
- Rozpoznání křivek či spline linií jako ohraničení kontrolovaného obvodu
- Automatické zohlednění všech otvorů v desce zadaných v programu RFEM
- Konstrukce a grafické zobrazení kontrolovaného obvodu
- Možnost posouzení s nevyhlazeným smykovým napětím podél kontrolovaného obvodu, které odpovídá skutečnému průběhu smykového napětí na modelu konečných prvků
- Stanovení součinitele přírůstku zatížení β na základě plně plastického průběhu smykového napětí podle EN 1992-1-1, čl. 6.4.3 (3), s přihlédnutím k EN 1992‑1‑1, obr. 6.21N jako konstantní součinitele nebo uživatelským zadáním
- Výsledky v číselné a grafické podobě (3D, 2D a v řezech)
- Posouzení desky na protlačení bez smykové výztuže
- Kvalitativní stanovení nutné smykové výztuže
- Posouzení a návrh podélné výztuže
- Úplná integrace výsledků do tiskového protokolu programu RFEM
.png?mw=1024&hash=29ea0f6565bdf82710b7d981ae3b028adcc817e0)

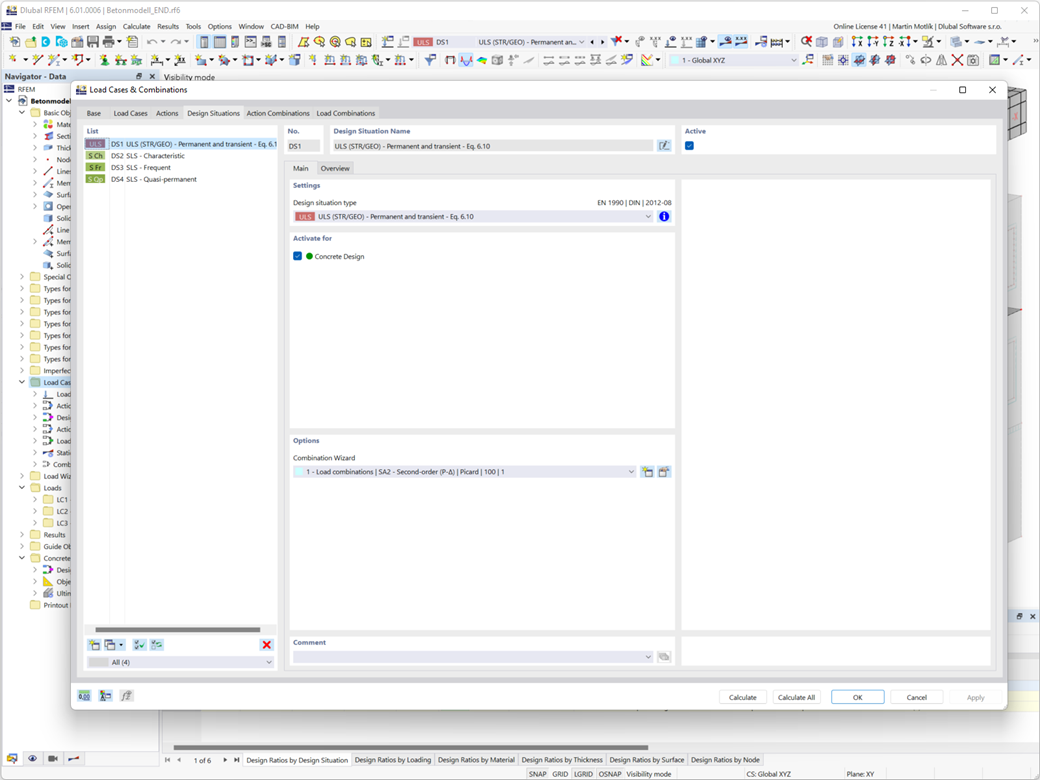

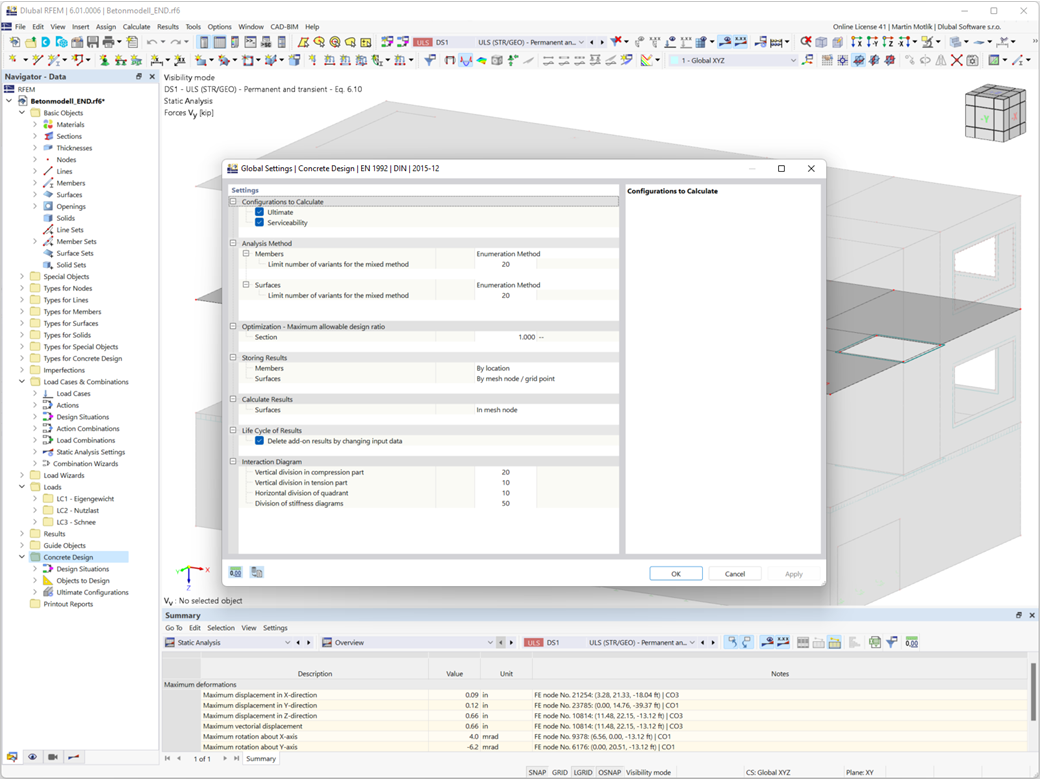

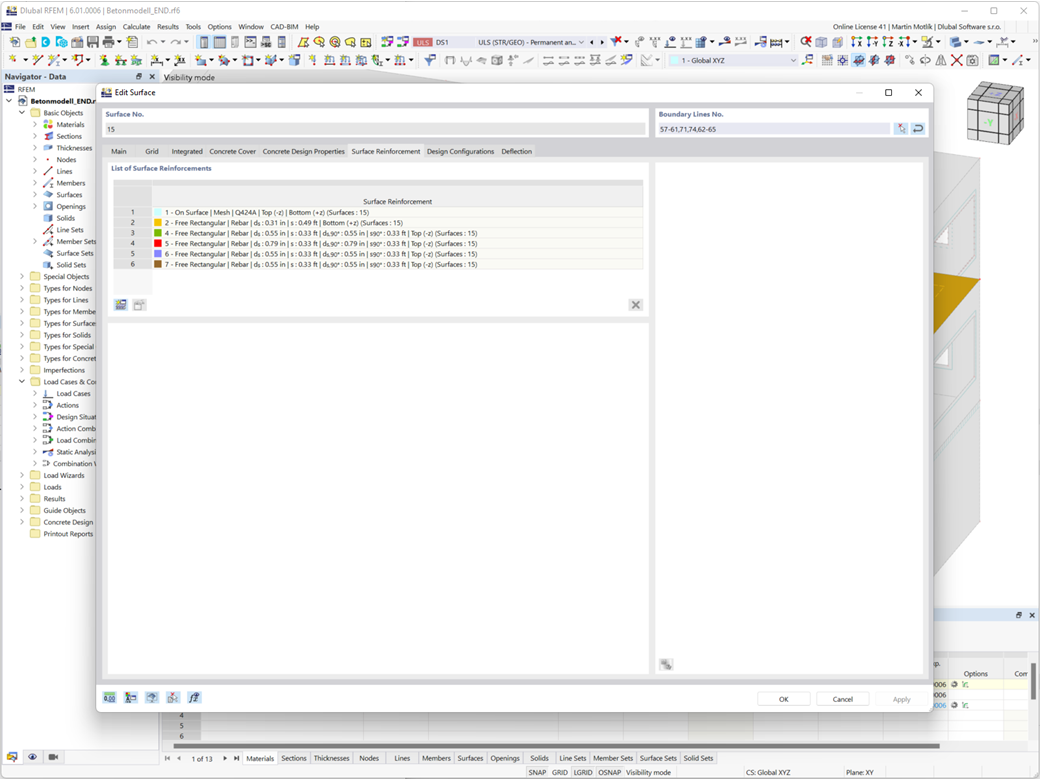

Posouzení železobetonových konstrukcí | Protlačení | Vstupní data

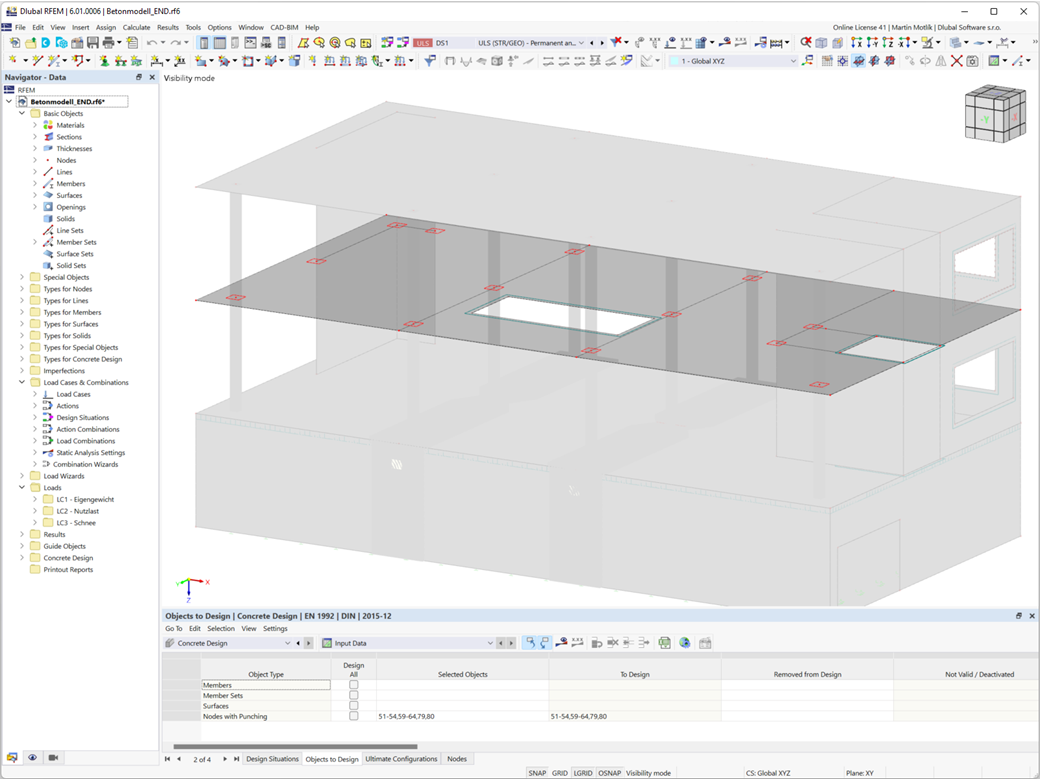

Program RFEM vám pomůže a udělá část práce za vás. Materiály a tloušťky ploch definované v programu RFEM jsou v addonu Posouzení železobetonových konstrukcí již přednastaveny. Můžete tak přímo zadat uzly, které se mají jednotlivě posoudit.
Případné otvory v oblasti s nebezpečím protlačení se v modelu RFEM zohlední automaticky. Addon rozpozná polohu bodů protlačení a automaticky určí, zda se jedná o místo protlačení ve středu desky, na okraji desky nebo v rohu desky. I zde opět ušetříte čas.
Metodu stanovení součinitele přírůstku zatížení β můžete zvolit individuálně.

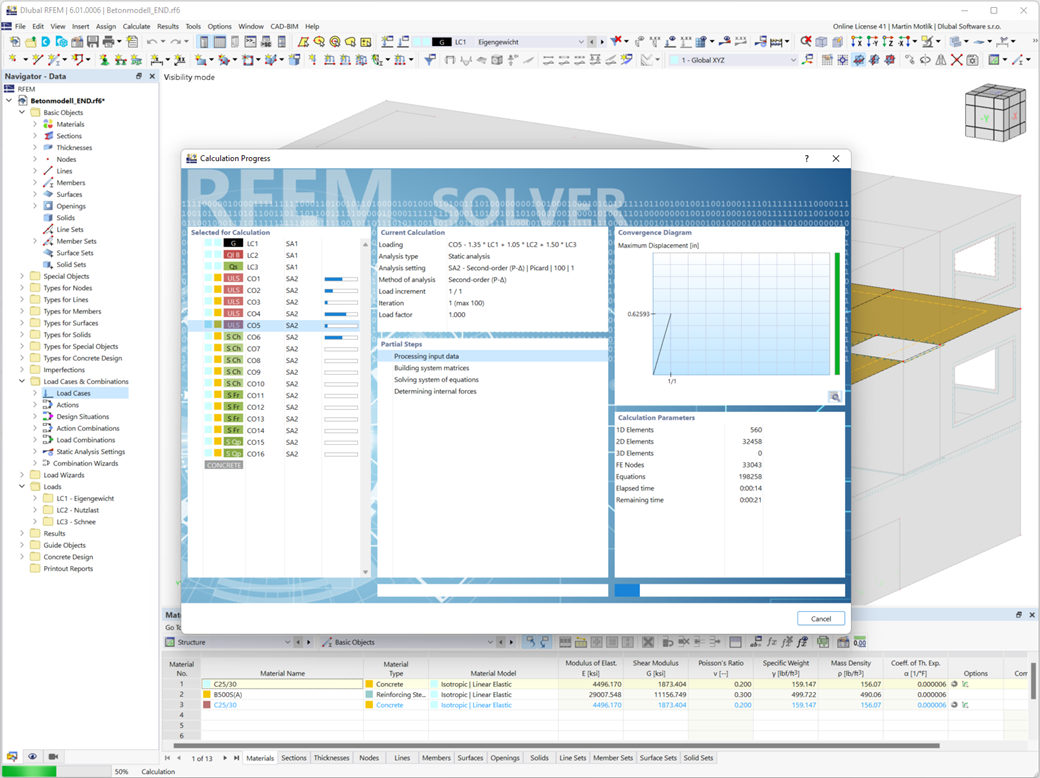

Posouzení železobetonových konstrukcí | Protlačení | Posouzení

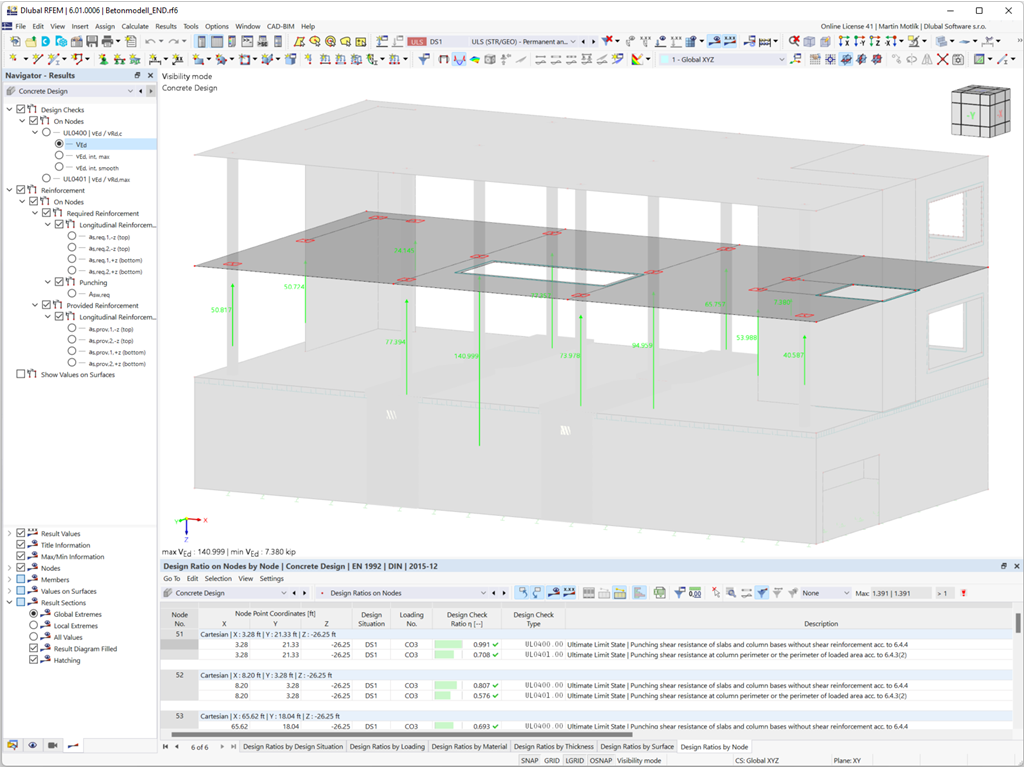

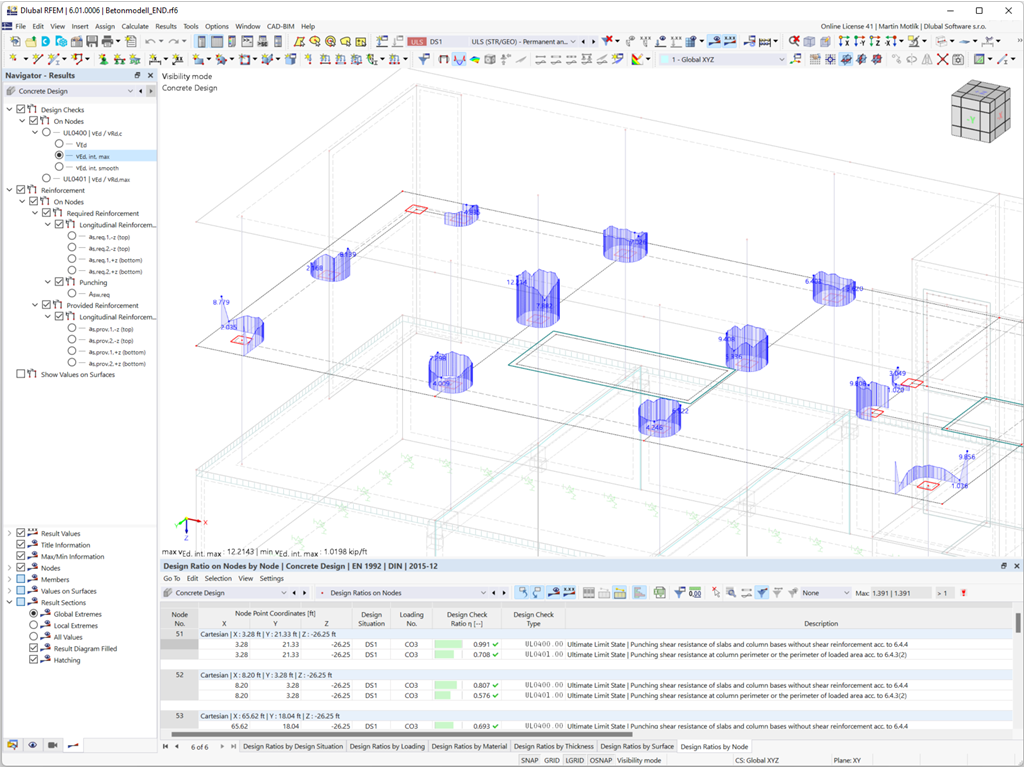

V programu RFEM máte dvě možnosti. Zatížení na protlačení lze jednak stanovit z osamělého zatížení (od sloupu / zatížení / uzlové podpory) a na základě vyhlazeného nebo nevyhlazeného průběhu smykové síly po kritickém obvodu. Jednak ho můžete stanovit sami jako uživatelé.

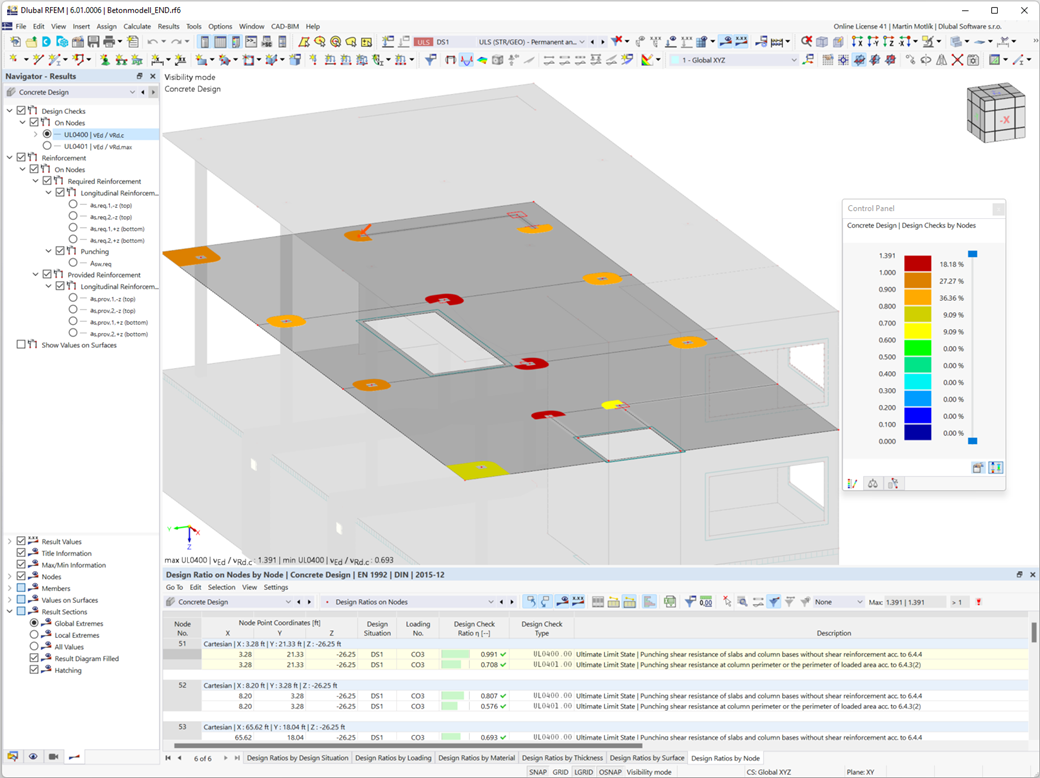

Jako kritérium posouzení se spočítá využití únosnosti ve smyku při protlačení bez smykové výztuže a program zobrazí příslušný výsledek. Pokud se únosnost ve smyku při protlačení překročí bez smykové výztuže, stanoví program nutnou smykovou výztuž a také nutnou podélnou výztuž.
Posouzení železobetonových konstrukcí | Protlačení | Výsledky

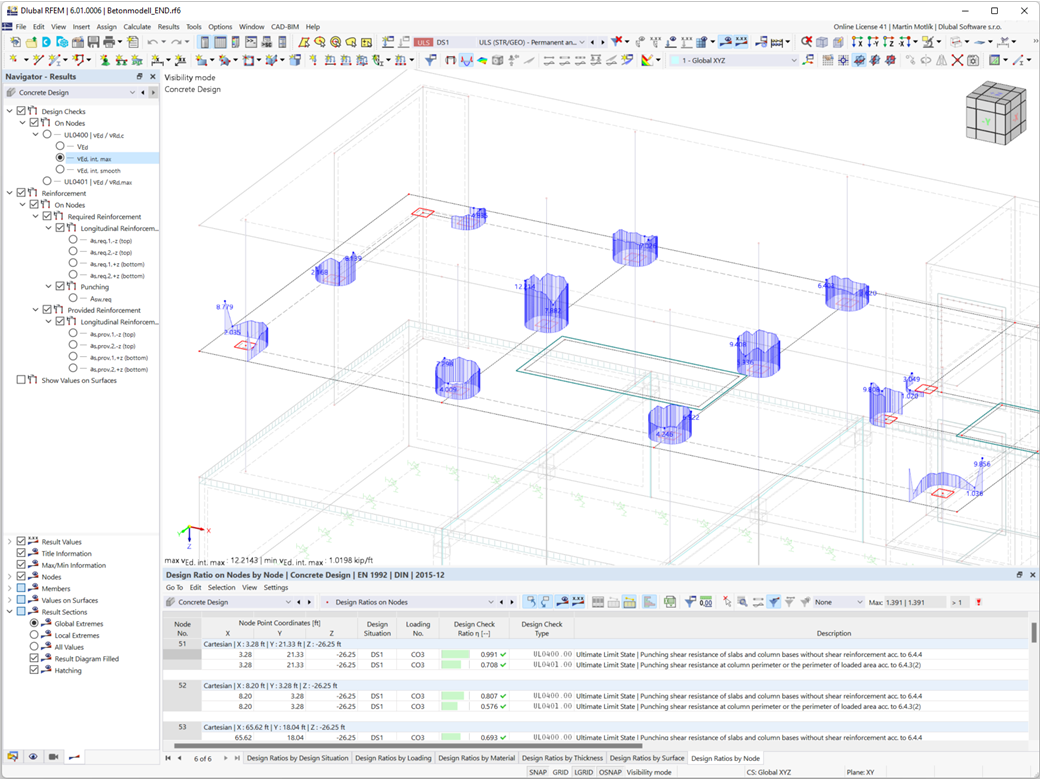

Posouzení už je hotovo? Tak si už vydechněte. Výsledky posouzení na protlačení se vám totiž přehledně zobrazí se všemi podrobnostmi. Můžete tak přesně vidět, jak se k jednotlivým výsledkům dospělo. Program vám podrobně vypíše návrhová a dovolená smyková napětí pro únosnost desky ve smyku.

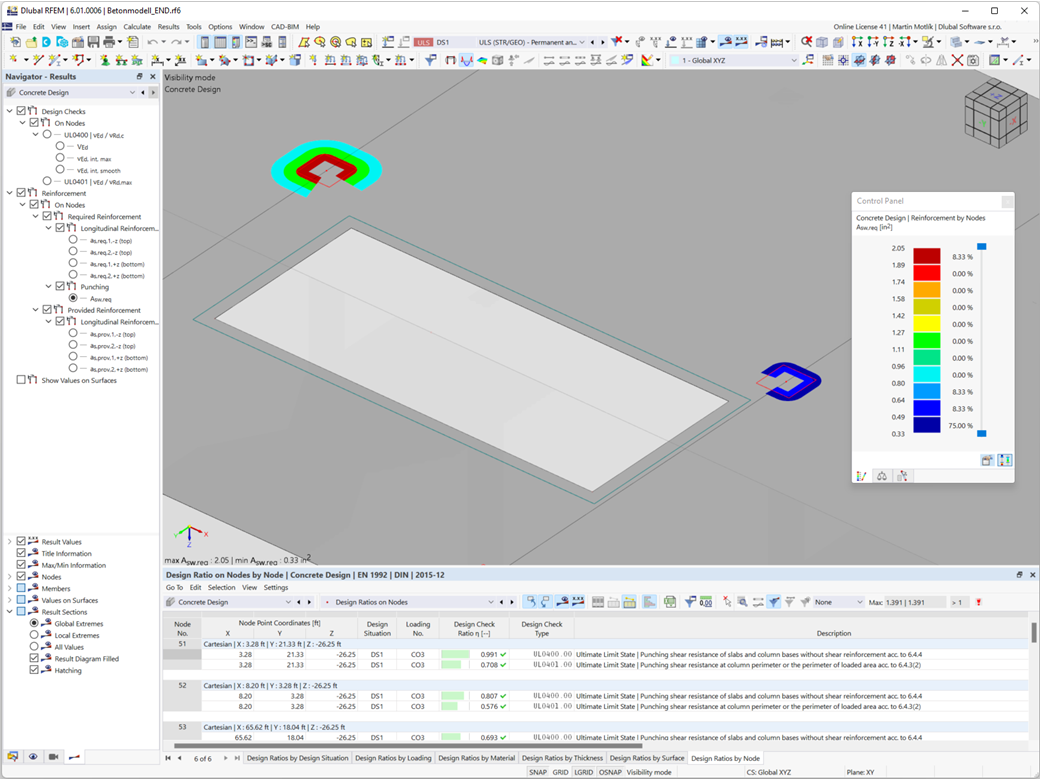

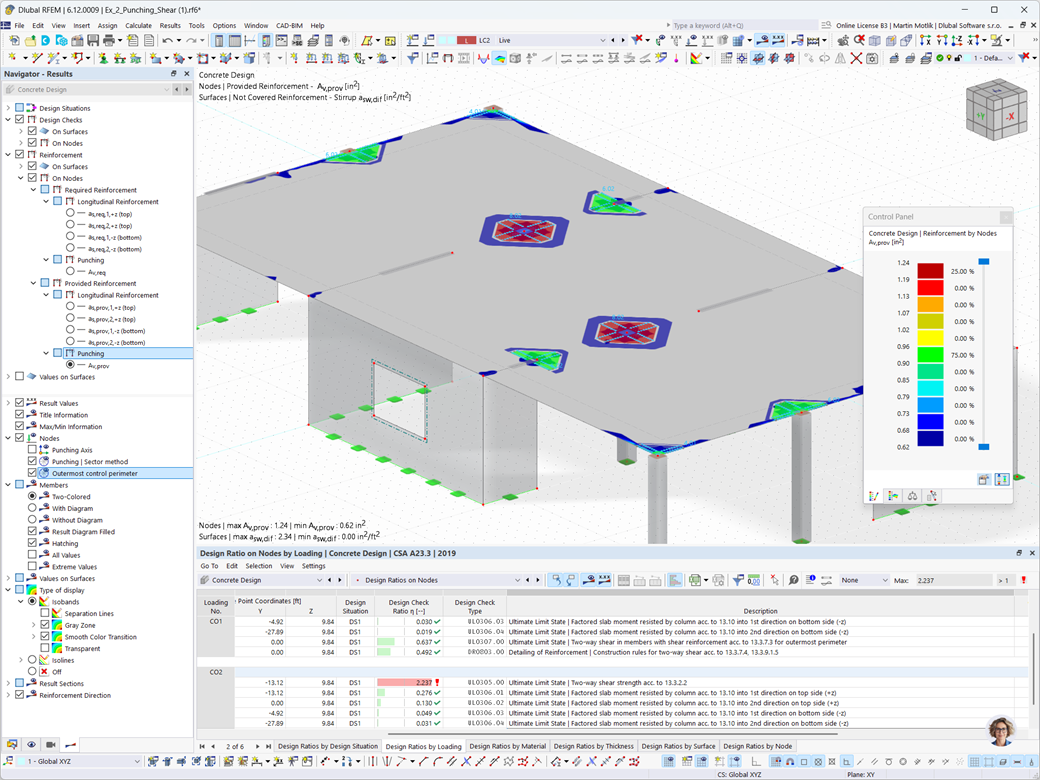

Program RFEM vám nabízí v tomto addonu ještě více. Další výstupní tabulka předkládá seznam nutné podélné výztuže nebo výztuže proti protlačení pro každý posuzovaný uzel. Najdete tu i názorný obrázek. RFEM zobrazí výsledky posouzení s příslušnými hodnotami přehledně v pracovním okně. Všechny tabulky výsledků i obrázky můžete zařadit do globálního tiskového protokolu programu RFEM. Můžete si tak být jisti, že vaše dokumentace bude přehledná.
