Verificações ao punçoamento de lajes com apoios de nós, linhas e superfícies
Dimensionamento de betão | Punçoamento | Funções
- Importação de informações e resultados relevantes do RFEM
- Bibliotecas de materiais e secções integradas, com possibilidade de serem editadas
- Predefinição razoável e completa dos parâmetros de entrada
- Verificação ao punçoamento para pilares (todas as formas de secção), extremidades de paredes e cantos de paredes
- Deteção automática da posição do nó de punçoamento do modelo RFEM
- Deteção de curvas ou splines como contorno do perímetro de controlo
- Consideração automática de todas as aberturas da laje definidas no modelo RFEM
- Estrutura e representação gráfica do perímetro de controlo
- Verificação opcional com tensão de corte não suavizada ao longo do perímetro de controlo que corresponde à atual distribuição de corte no modelo de EF
- Determinação do fator de incremento de carga β para distribuição de corte totalmente plástica de acordo com EN 1992‑1‑1, secç. 6.4.3 (3), com base em EN 1992‑1‑1, Figura 6.21N como fatores constantes ou através de especificações definidas pelo utilizador
- Representação numérica e gráfica dos resultados (3D, 2D e em cortes)
- Verificação ao punçoamento da laje sem armadura de punçoamento

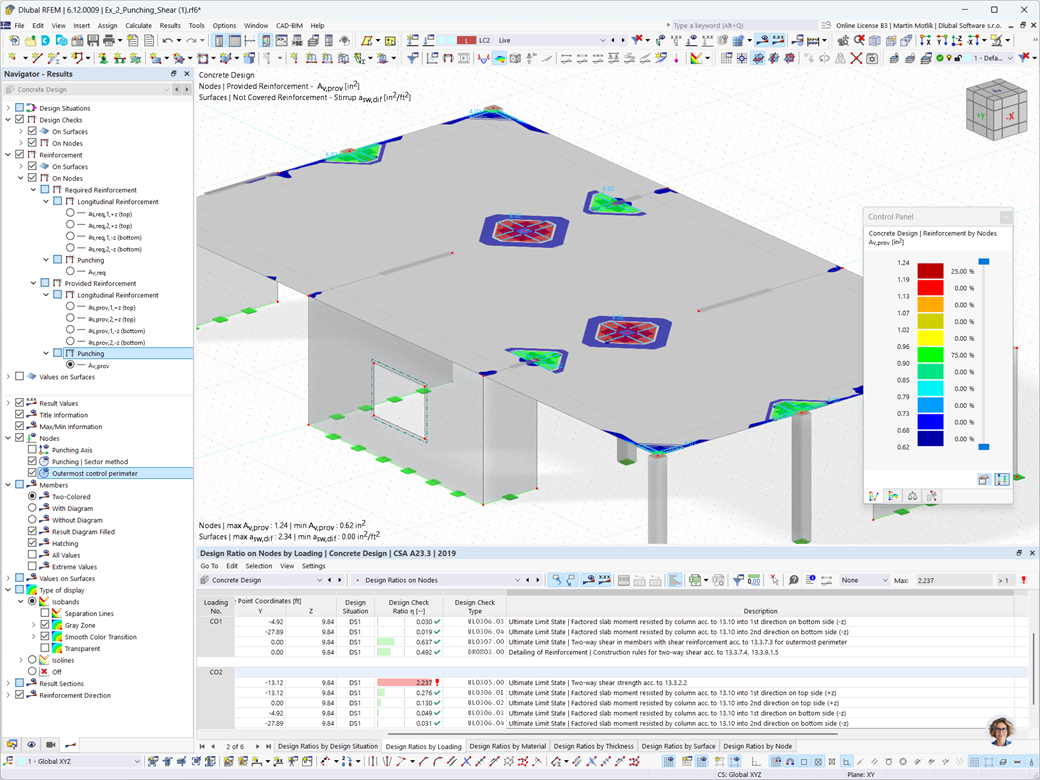

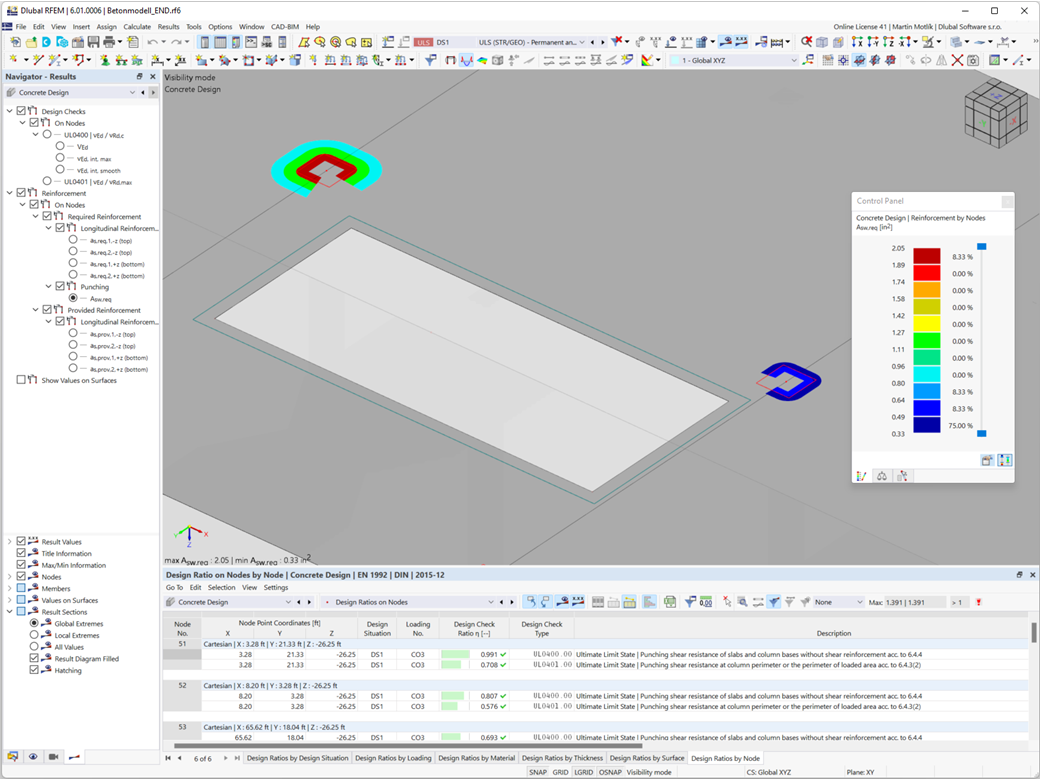

- Determinação qualitativa da armadura de punçoamento necessária
- Verificação e disposição da armadura longitudinal
- Integração completa da saída de dados no relatório de impressão do RFEM
Dimensionamento de betão | Punçoamento | Entrada de dados

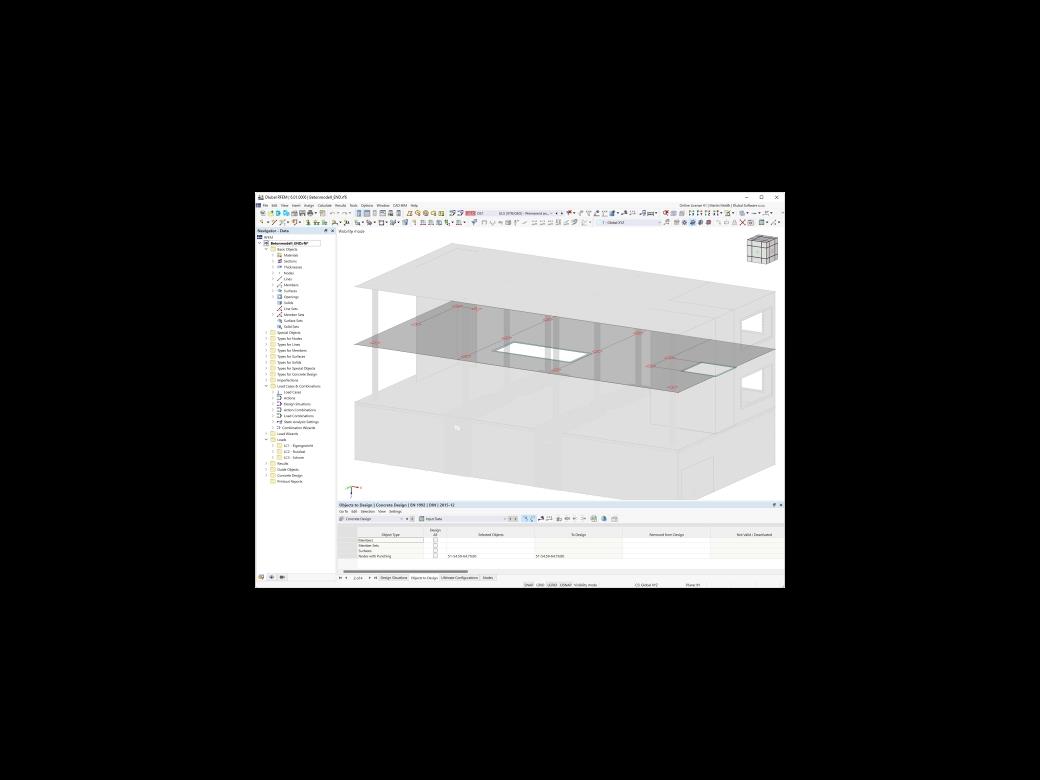

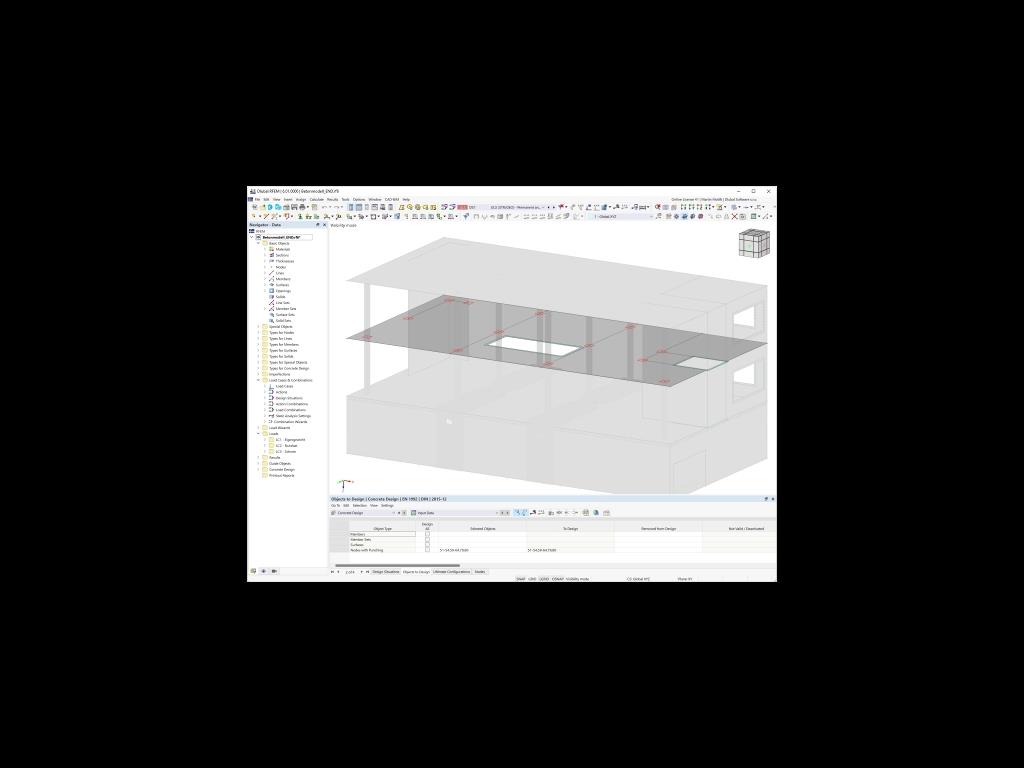

O RFEM ajuda-o e poupa-lhe muito trabalho. Os materiais e as espessuras de superfície definidos no RFEM já se encontram predefinidos no módulo Dimensionamento de betão. Desta forma, pode definir diretamente os nós a serem verificados.
Quaisquer aberturas na área com risco de punçoamento são consideradas automaticamente no modelo do RFEM. O módulo reconhece a posição dos nós de punçoamento e define automaticamente se o nó está localizado no centro, na borda ou no canto da laje. Mais uma vez, poupa tempo.
Pode selecionar individualmente o método para determinar o fator de incremento de carga β.
Dimensionamento de betão | Punçoamento | Dimensionamento

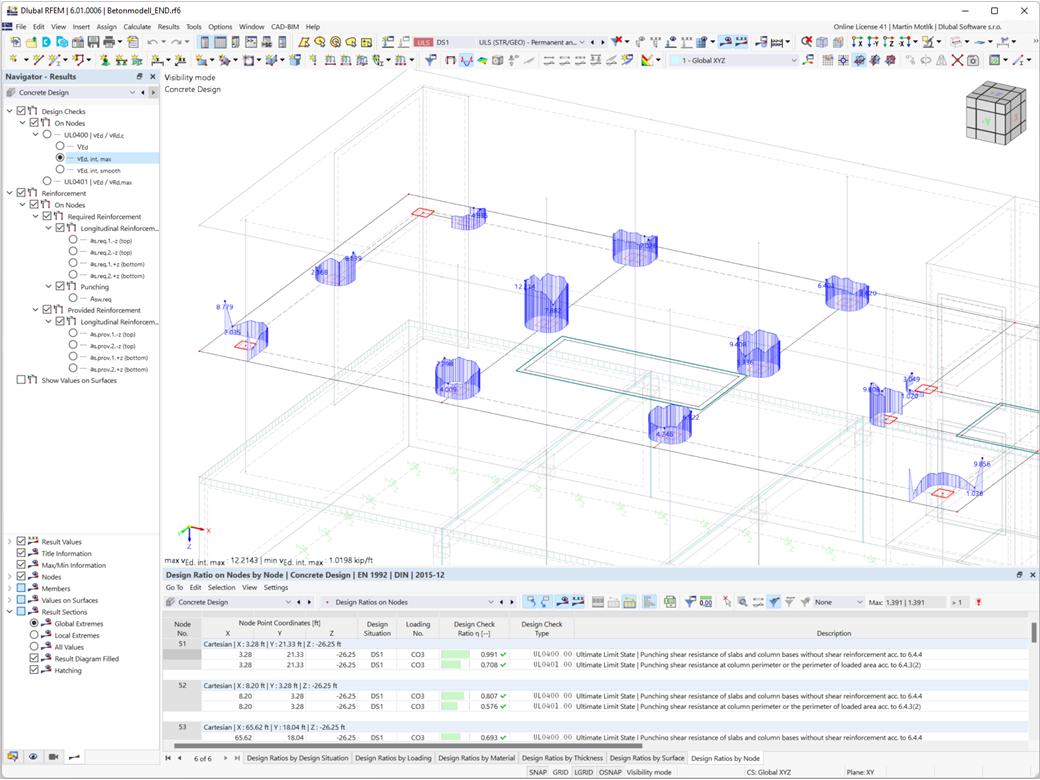

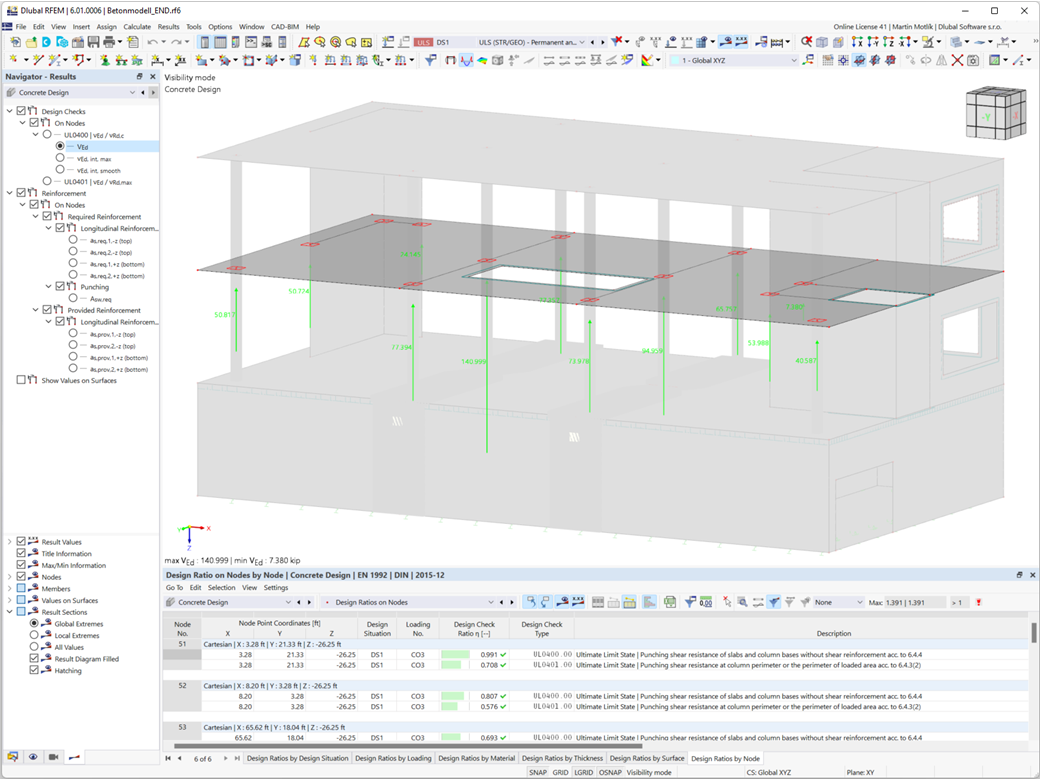

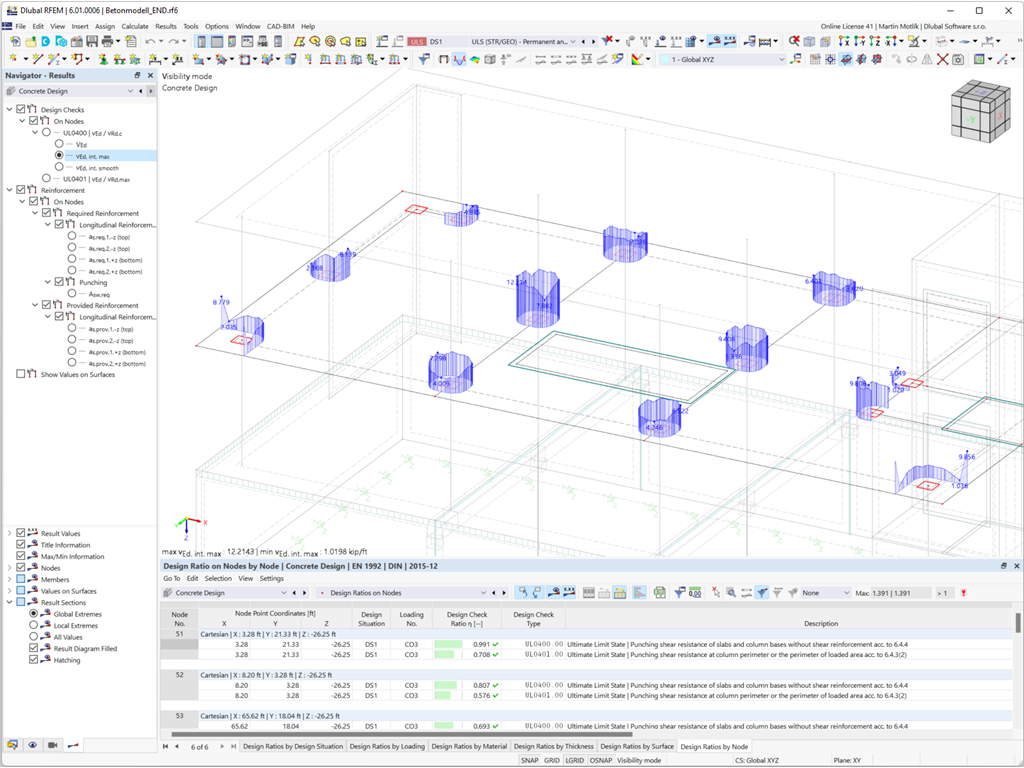

No RFEM, tem duas opções. Por um lado, é possível determinar a carga de punçoamento a partir de uma carga individual (de pilar/carregamento/apoio de nó) e a distribuição da força de corte suavizada ou não suavizada ao longo do perímetro de controlo. Por outro lado, podem ser especificados pelo utilizador.

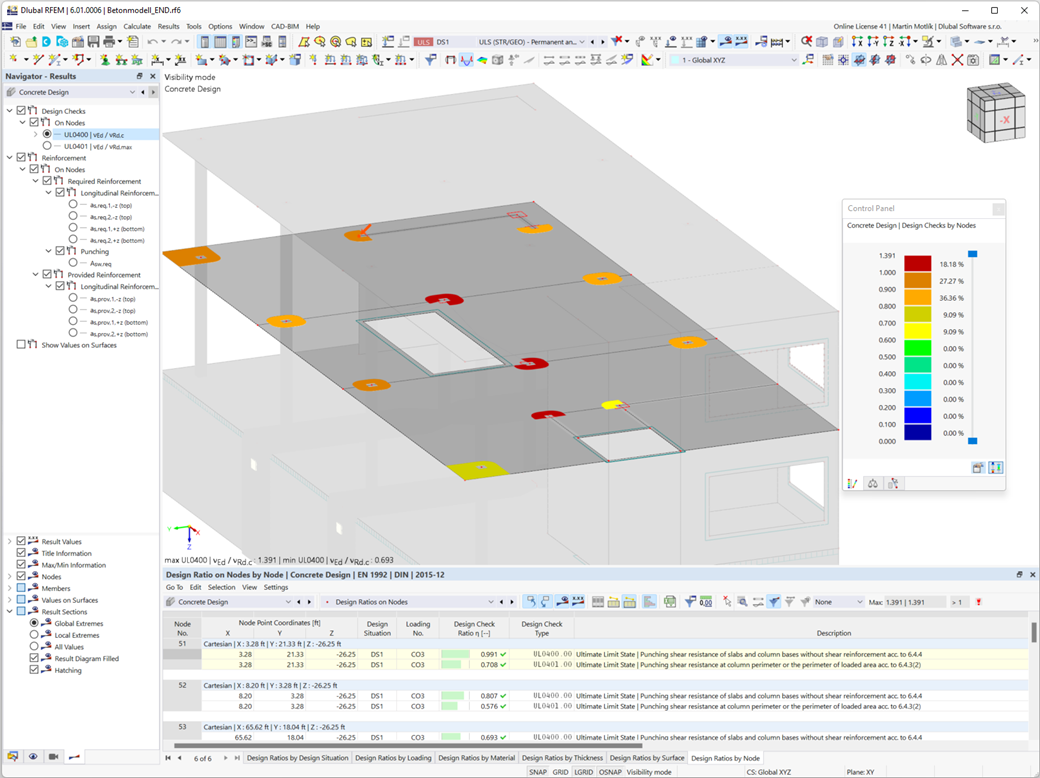

Calcule a relação de cálculo da resistência ao punçoamento sem armadura de punçoamento como critério de dimensionamento e o programa apresentará o correspondente resultado. No caso de a resistência ao punçoamento ser excedida sem armadura de punçoamento, o programa determina a armadura de punçoamento necessária, bem como a armadura longitudinal necessária.
Dimensionamento de betão | Punçoamento | Resultados
O dimensionamento está concluído? Então, relaxe. Isto porque as verificações ao punçoamento são apresentadas de forma clara e com todos os detalhes dos resultados. Isto permite-lhe seguir em detalhe cada resultado. O programa mostra em detalhe as tensões de corte disponíveis e permitidas para a resistência ao corte da laje.
O RFEM tem ainda mais para oferecer neste módulo. Na seguinte janela de resultados, é listada a armadura longitudinal ou a armadura de punçoamento necessária para cada nó analisado. Também pode encontrar aí um gráfico explicativo. O RFEM mostra os resultados do dimensionamento claramente exibidos com os valores na janela de trabalho. Pode integrar todas as tabelas de resultados e gráficos no relatório de impressão global do RFEM. Desta forma, pode assegurar que a documentação é clara.
