具有节点、线和面支座的板的冲切抗剪设计
总数： 4
混凝土设计 | Punching | 产品特性
- 从 RFEM 导入相关信息和结果
- 集成的可编辑材料和截面库
- 输入参数预设值合理、全面
- 柱（所有截面形状）、墙端和墙角的冲切设计
- 自动识别 RFEM 模型中的冲切节点位置
- 作为控制临界截面的边界检测曲线或样条曲线
- 自动考虑 RFEM 模型中定义的所有板洞口

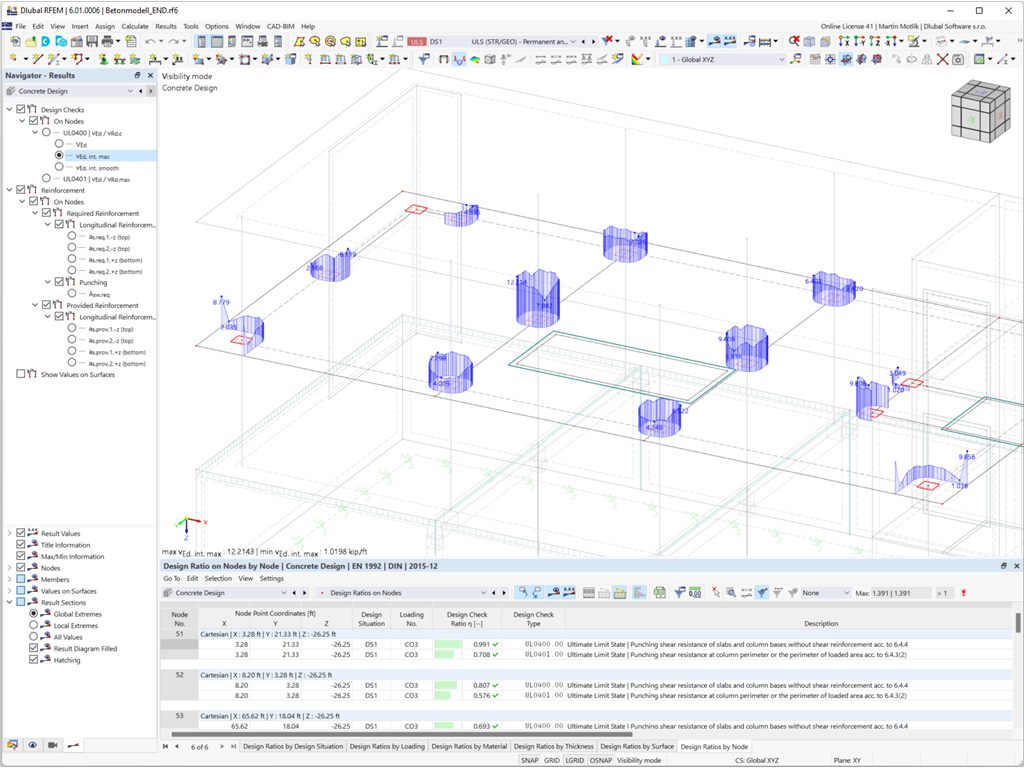

- 计算临界截面的面积并显示图形
- 沿控制截面的未平滑剪应力设计（与有限元模型中的实际剪应力分布相对应）
- 通过全塑性剪力分布作为常数系数按照 EN 1992-1-1，第 1 部分确定荷载增量系数 β。 6.4.3 (3)，根据 EN 1992-1-1，图 6.21N，或用户自定义
- 结果的数值和图形显示（三维、二维和剖面）
- 板无冲切钢筋冲切验算

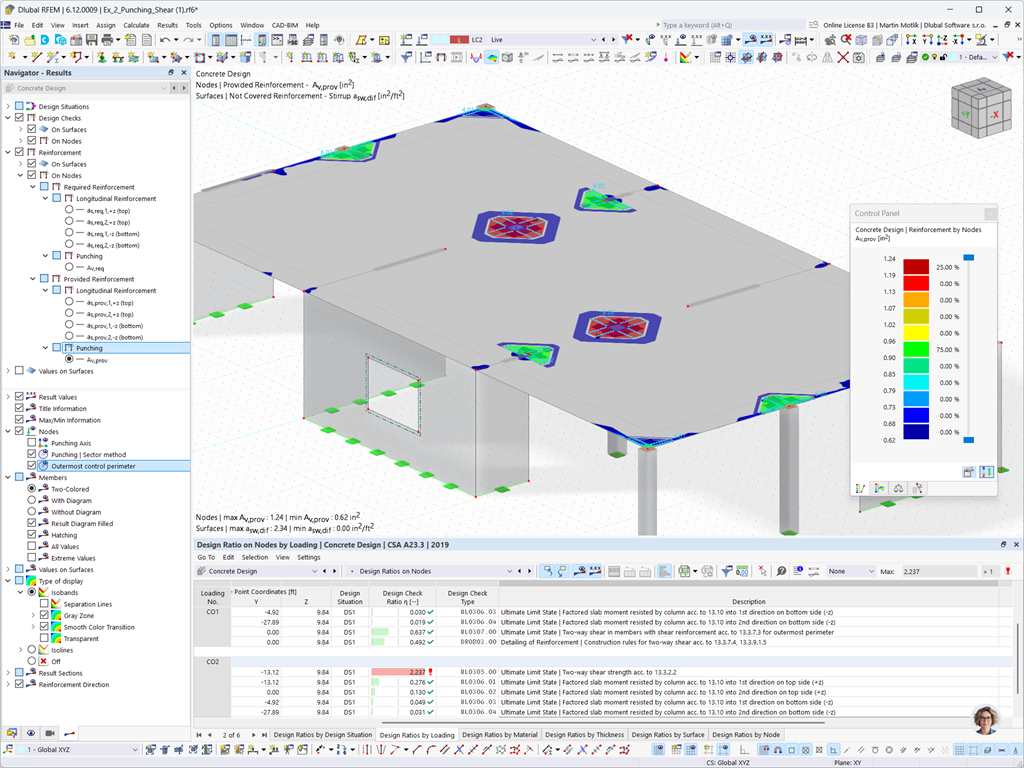

- 确定所需的抗冲切钢筋的质量

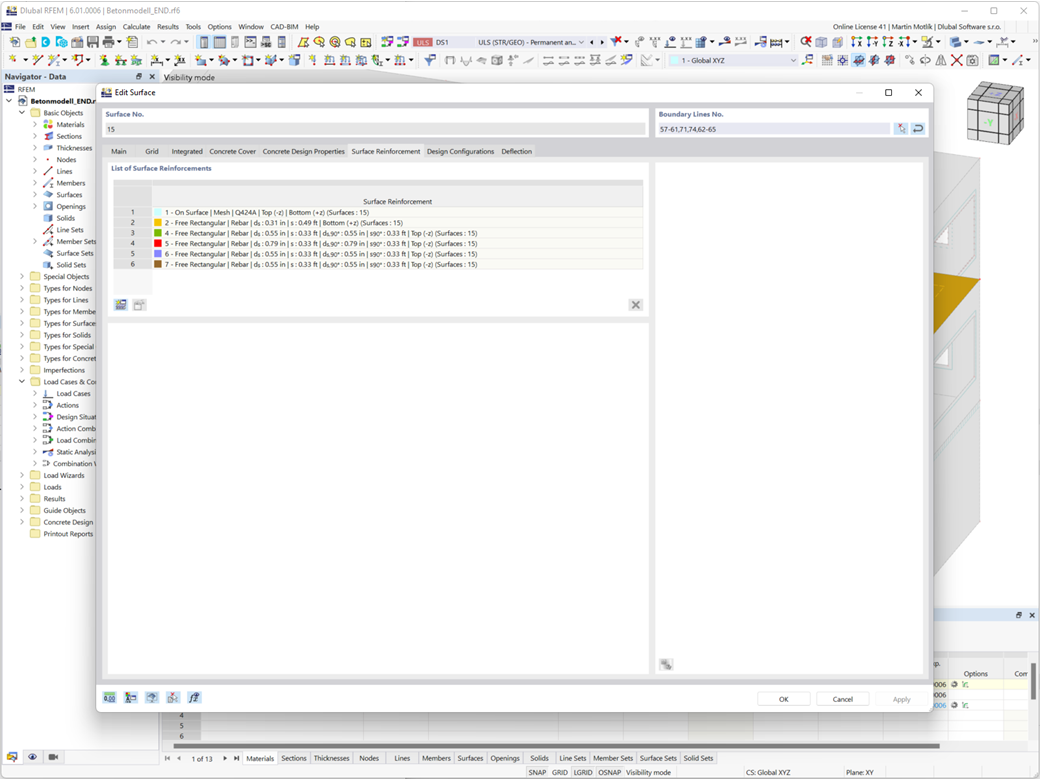

- 纵向钢筋设计与分析
- 结果完整集成在 RFEM 计算书中
.png?mw=1024&hash=29ea0f6565bdf82710b7d981ae3b028adcc817e0)
混凝土设计 | Punching | 输入

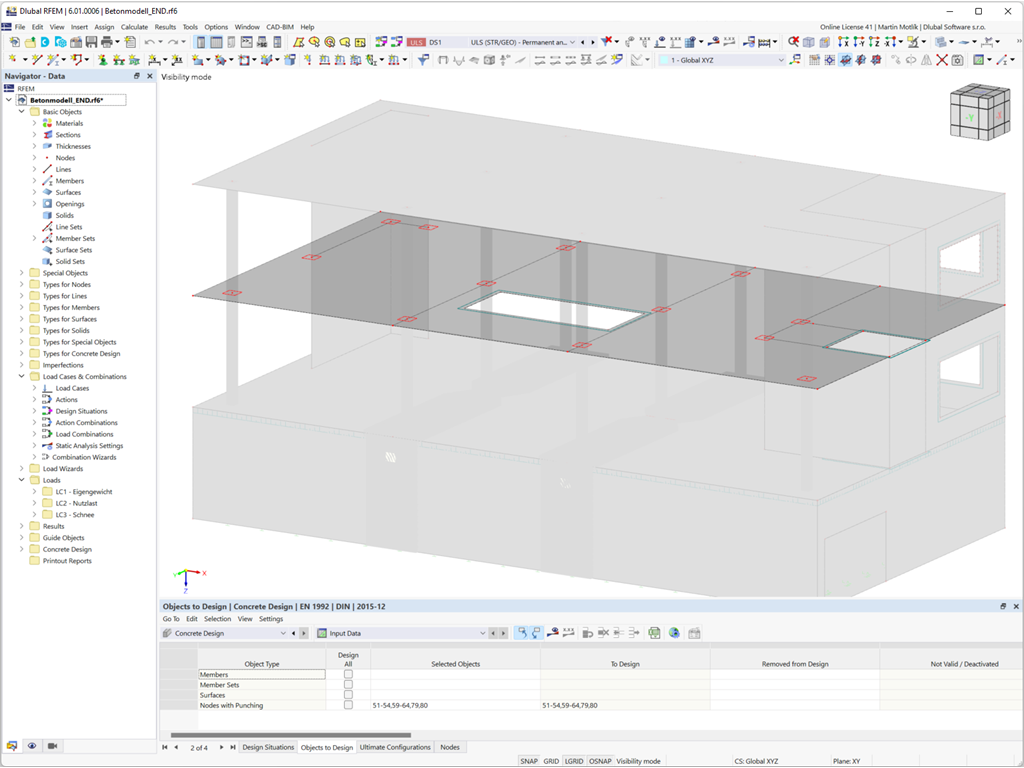

RFEM 为您提供支持，并为您节省大量的工作。 在 RFEM 中定义的材料和面厚度已在混凝土设计模块中预设。 这样可以直接定义要设计的节点。
RFEM 模型会自动考虑位于冲切风险区域内的任何洞口。 该模块可识别冲切节点的位置，并自动确定该节点是在板中心、板边缘还是板角处的冲切节点。 此举能节省您的时间。

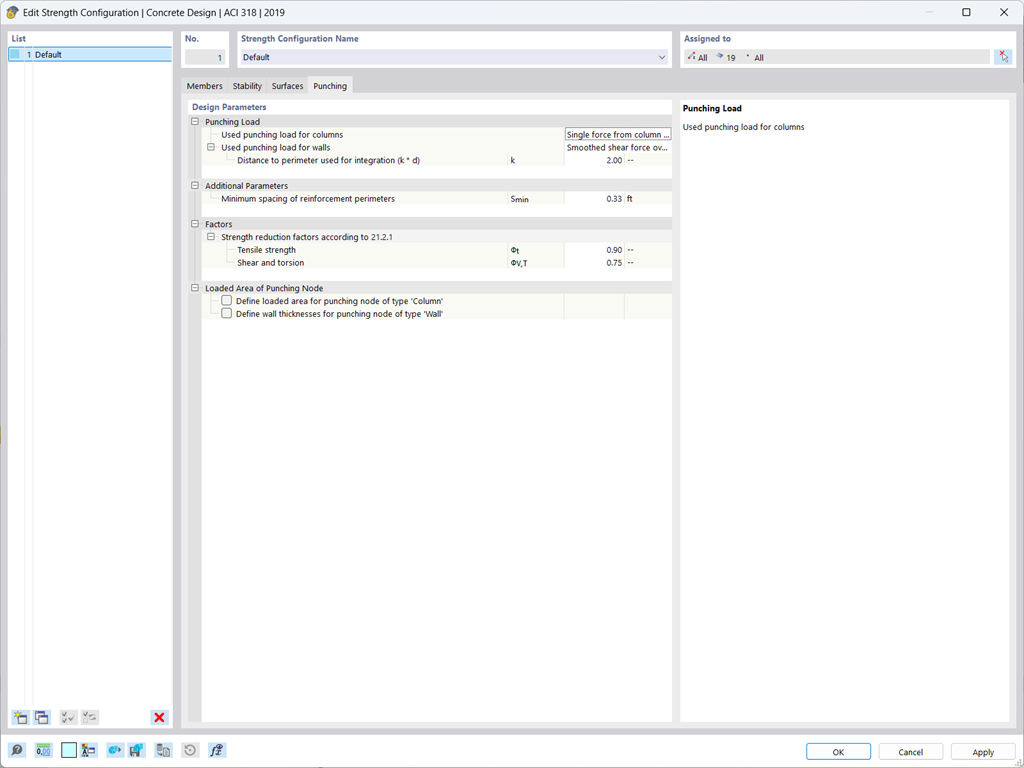

您可以单独选择确定荷载增量系数 β 的方法。
混凝土设计 | Punching | 设计

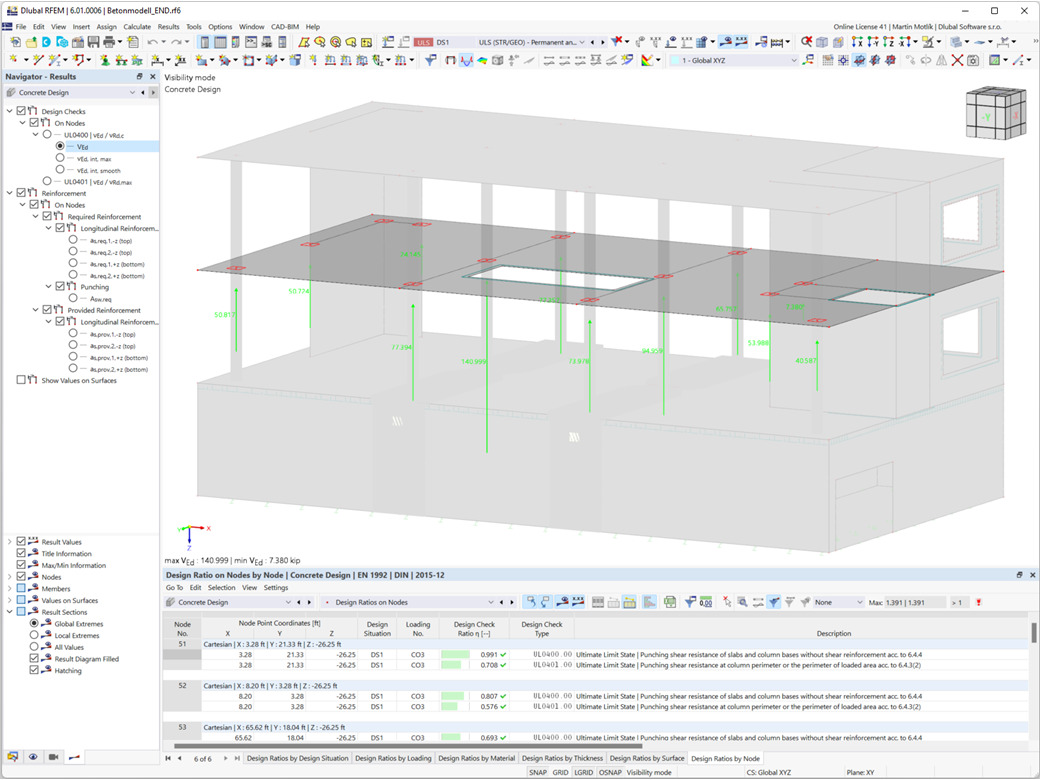

在 RFEM 中有两种选择。 其中冲切荷载可以确定为单个荷载（柱/节点/节点支座）以及沿截面平滑或未平滑的剪力分布。 也可以用户自定义。

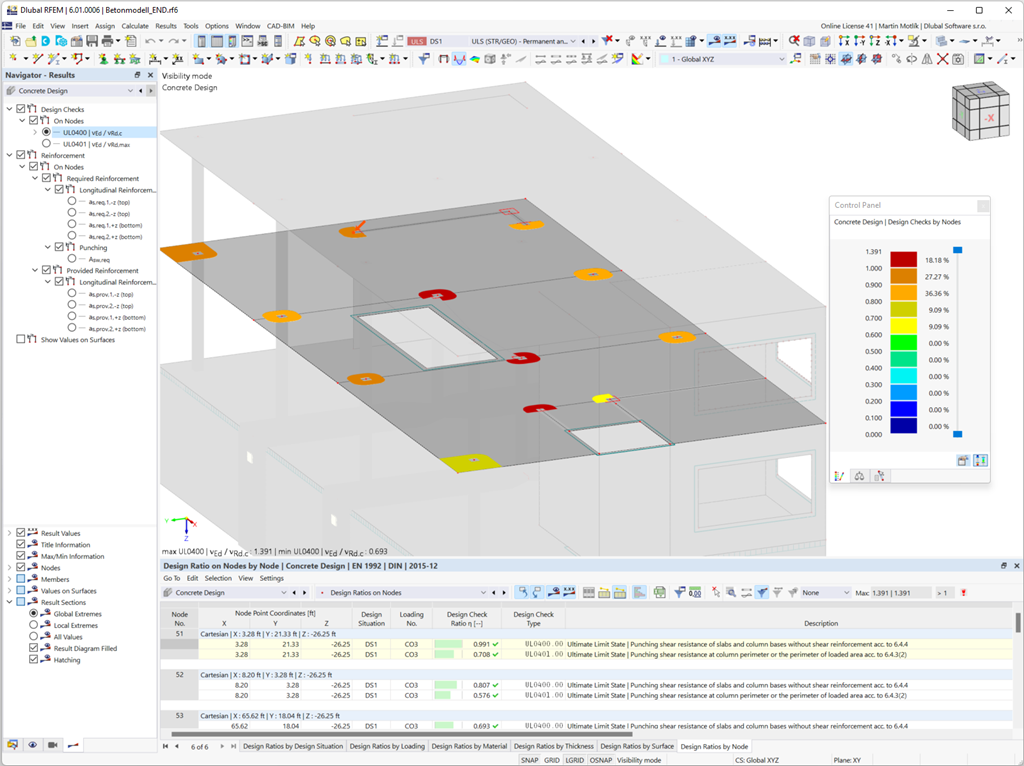

计算没有冲切钢筋的冲切承载力设计利用率作为设计准则，程序将为您提供相应的结果。 如果超过冲切钢筋承载力而不配置冲切钢筋，程序将为您确定所需的冲切钢筋和纵向钢筋。
混凝土设计 | Punching | 结果输出
是否完成设计? 那么就别再犹豫了。 因为冲切验算一目了然，并且包含所有结果的详细信息。 这使您可以精确地关注每个结果。 程序会详细显示关于板抗剪承载力的设定和容许剪应力。

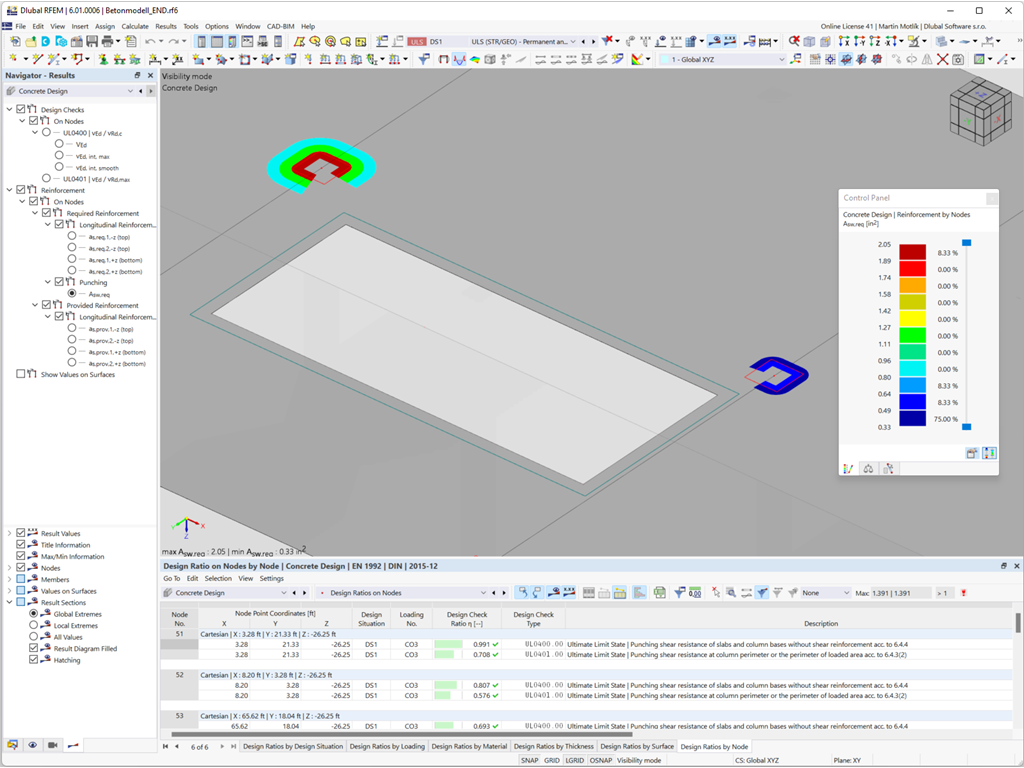

RFEM 在该模块中的功能甚至更多。 在下一个结果窗口中列出了每个被分析节点所需的纵向或抗冲切钢筋。 在那里您也可以找到说明性图形。 RFEM 的工作窗口中会清楚地显示计算结果和数值。 您可以将所有结果表格和图形集成到 RFEM 的全局打印报告中。 因此，您可以得到一个清晰的文档。
