产品特性
混凝土设计 | 钢筋混凝土截面 My-Mz-N 相互作用图(三维)
当出现'How much can you carry?'这种问题时,用户通常会得到'是'的简单回答。 尽管如此,钢筋混凝土截面承载能力极限状态的图形输出需要一个三维三维弯矩-弯矩-轴力关系图。 德儒巴结构分析软件可以满足您的需求。
通过额外显示的荷载作用,用户可以轻松识别或可视化是否超过钢筋混凝土截面承载力极限值。 My-Mz-N 图表的属性由您控制,因此您可以根据需要自定义 My-Mz-N 图表的外观。
混凝土设计 | 钢筋混凝土截面的弯矩-轴力相互作用图
您知道吗,弯矩-轴力关系图(MN 图)也可以用图形方式显示。 该选项卡显示的是轴力和弯矩、内力共同作用下的截面承载力。 除了绕截面的局部坐标轴(My-N和Mz-N)的关系图外,还可以通过生成单独的弯矩来创建M- N轴相关图。 可以在 3D 相互作用图中显示 MN 图的剖面。程序在表格中显示承载能力极限状态的相应数值对。 表格和图表是动态链接的,因此所选的极限点会显示在图表中。
混凝土设计 | 钢筋混凝土截面弯矩-弯矩相互作用图
您想测定钢筋混凝土截面的双向抗弯承载力吗? 首先必须要激活弯矩-弯矩相关性图表(My-Mz 图表)。 My-Mz 曲线是在给定的轴力 N 下,三维图上的一个水平截面。 与三维交互图耦合,用户可以在该图标中查看剖面。
混凝土设计 | 钢筋混凝土截面的弯矩曲率线
burg - 扭矩 - 弯曲 - 弯矩 - 弯曲 - 弯矩 - 弯曲 程序还会在表格中显示所显示图表中的数值对。 此外,您可以将钢筋混凝土截面的割线刚度和切线刚度激活,从属于弯矩曲率图表。
混凝土设计 | 详细的设计验算文档
使用该软件,您可以清晰地查看所有设计验算是否符合设计规范。 用户可以为每一个设计验算指定一个设计规范。 除了承载能力极限状态和正常使用极限状态设计外,程序还会检查设计规则。 程序中列出了每一个设计验算的详细设计信息,包括初始值、中间结果和最终结果。 用户可以在信息窗口中查看详细的计算过程以及所有采用的公式、规范和结果。
混凝土设计 | 截面应力的图形显示
可以将混凝土截面和钢筋的应力、应变作为三维或二维图形显示。 根据在结果树形图中选择的结果,程序会显示在荷载作用或内力极限值下定义的纵向钢筋的应力或应变。
混凝土设计 | 考虑徐变和收缩
随时间变化的混凝土属性,例如徐变和收缩,对您的计算非常重要。 用户可以在软件中对材料直接定义该类型的截面。 在输入对话框中会以图形方式显示徐变或收缩函数随时间的变化。 您可以很容易地选择应用的混凝土龄期由于温度处理而发生变化。
混凝土设计 | 状态 II 变形计算
用户可以在【状态 II】和未开裂的钢筋混凝土截面之间,选择【状态 I】和【杆件】来计算杆件和面的变形。 根据所使用的设计规范,在确定刚度时可以考虑裂缝之间的'受拉刚度,称为'受拉刚度。
混凝土设计 | 钢筋混凝土净面积设计
在截面设计过程中,您可以直接控制是在钢筋后面还是从混凝土截面中减去混凝土曲面。 特别是在处理高度配筋的截面时,尤其可以使用混凝土净截面的设计。

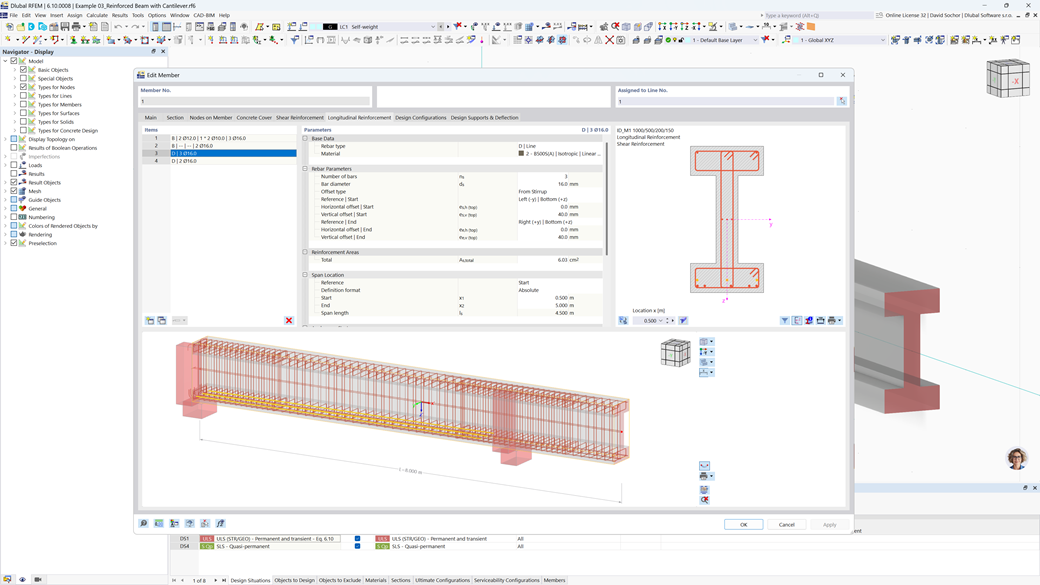

混凝土设计 | 杆件钢筋的定义
用户可以为每根杆件单独指定抗剪和纵向配筋。 在这里可以使用不同的模板来输入钢筋。
混凝土设计 | 面的配筋的定义
直接在 RFEM 的该层输入面的配筋。 用户可以在该区域单独选择配筋面积。 对于面的配筋结果,您可以使用复制、镜像或旋转等编辑功能。

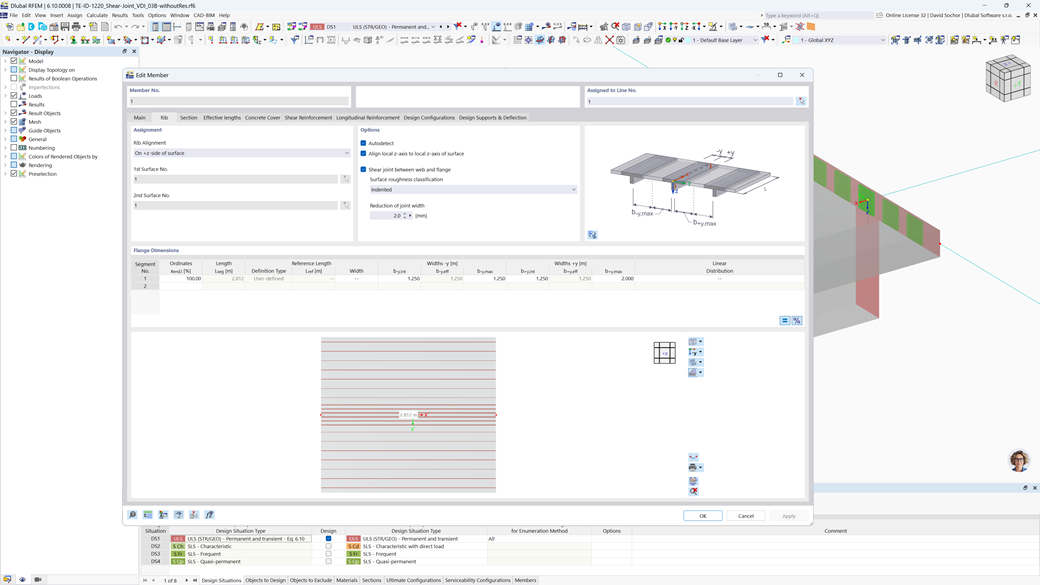

混凝土设计 | T 型钢的有效板宽度(按分段)
在杆件中,可以定义不同宽度的 T 形梁的集成宽度和板有效宽度。 杆件被分成多段。 用户可以选择分级或将不同翼缘宽度之间的过渡指定为线性可变。 此外,在混凝土下对肋进行配筋计算时,还允许将定义的面配筋视为翼缘配筋。
基础底板冲切验算
您是否接触过楼板结构构件? 那样的话就必须按照欧洲规范 EN 1992-1-1 中 6.4 的规定进行抗冲切设计的要求的剪力验算。 除了楼板外,还可以设计基础底板。
在混凝土设计的承载能力极限状态配置中,您可以为所选节点定义抗冲切设计参数。
在“混凝土设计”模块中对 RSECTION 截面进行计算
在“混凝土设计”模块中,可以设计任何 RSECTION 截面。 在 RSECTION 中可以直接定义混凝土保护层、抗剪钢筋和纵向钢筋。
将钢筋混凝土 RSECTION 截面导入到 RFEM 6 或 RSTAB 9 中后,可以在“混凝土设计”模块中进行设计。
转到说明视频按照规范 EN 1992-1-2 对柱 (章节 5.3.2) 和梁 (章节 5.6) 进行简化抗火设计
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.

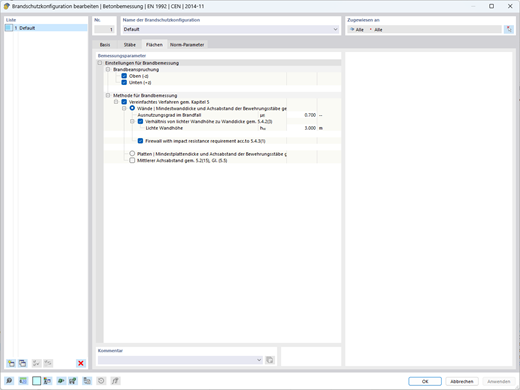

按照简化表格法进行楼板和墙体的抗火设计
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
