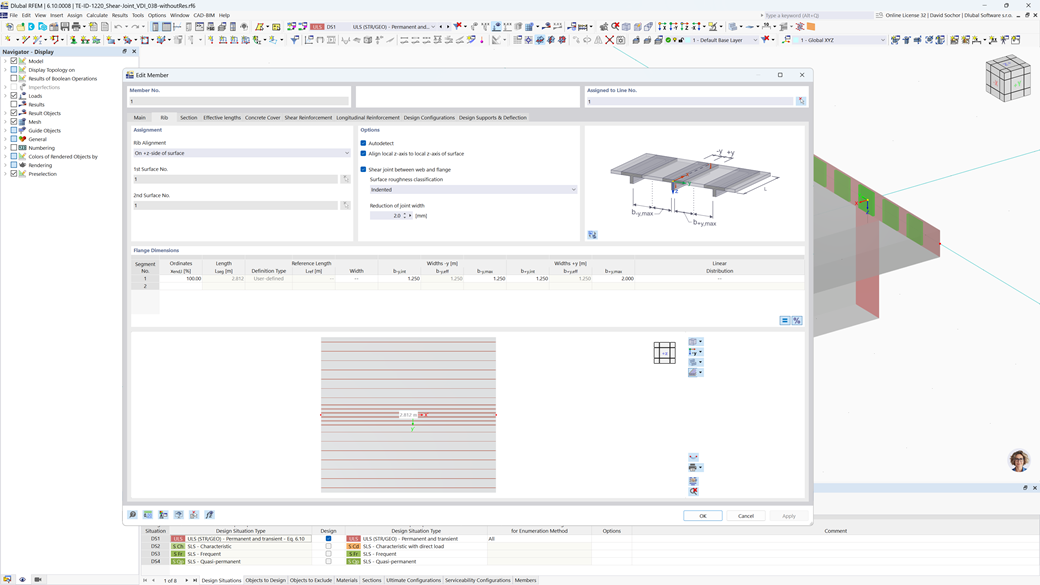

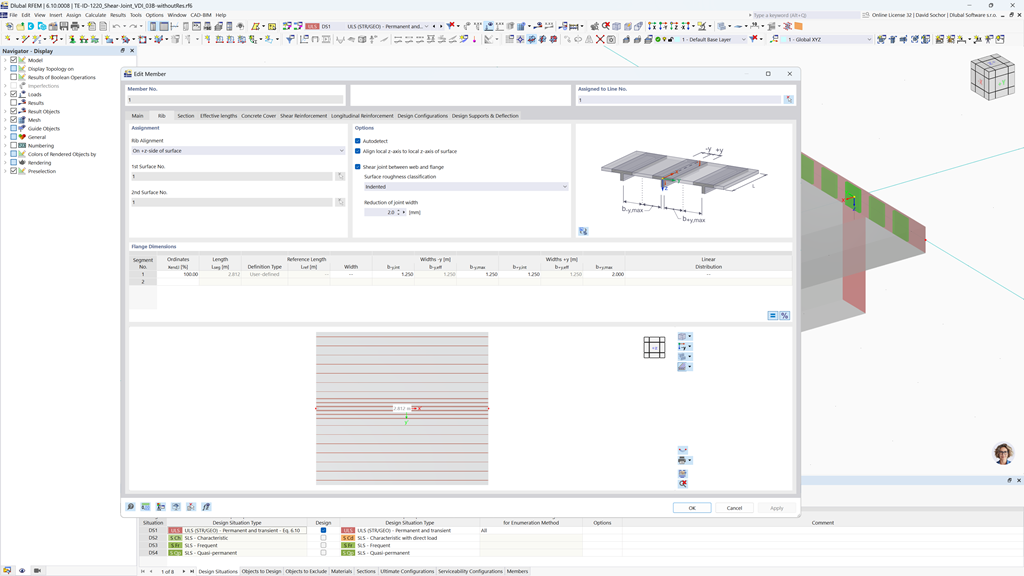

Vérification du béton pour RFEM 6 | Fonctionnalités

Le béton armé répond généralement à la question de quelle charge il peut supporter avec un simple « Oui ». Néanmoins, vous avez besoin d'un diagramme d'interaction moment-moment-effort normal pour la sortie graphique de l'état limite ultime des sections en béton armé. Le logiciel de calcul de structure Dlubal vous propose précisément cela.

L'affichage supplémentaire de l'action de charge permet de facilement reconnaître ou visualiser si la résistance limite d'une section en béton armé est dépassée. Étant donné que vous pouvez contrôler les propriétés du diagramme, vous pouvez personnaliser l'apparence du diagramme My-Mz-N selon vos besoins.

Vous souhaitez déterminer la résistance en flexion biaxiale d'une section en béton armé ? Activez d'abord un diagramme d'interaction moment-moment (diagramme My-Mz). Ce diagramme My-Mz représente une coupe horizontale à travers le diagramme tridimensionnel pour l'effort normal spécifié N. Le couplage avec le diagramme d'interaction 3D permet également d'y visualiser le plan de coupe.

Le logiciel de calcul de structure vous offre une vue d'ensemble claire de toutes les vérifications effectuées selon la norme de calcul. Vous devez définir un critère de vérification pour chaque vérification. Outre la vérification à l'état limite ultime et à l'état limite de service, le logiciel vérifie également les règles de calcul de la norme. Chaque contrôle de vérification apporte des détails de calcul correspondants dans lesquels les valeurs d'entrée, les résultats intermédiaires et les résultats finaux sont organisés de manière structurée. Parmi les détails du calcul, vous pouvez voir le processus de calcul détaillé avec toutes les formules appliquées, les sources de la norme et les résultats dans une fenêtre d'informations.

Les propriétés du béton dépendantes du temps, telles que le fluage et le retrait, sont très importantes pour vos calculs. Vous pouvez les définir directement pour le matériau dans le logiciel de calcul de structure. Dans la boîte de dialogue de saisie, le programme affiche graphiquement l'évolution dans le temps de la fonction de fluage ou de retrait. Vous pouvez sélectionner la modification que vous souhaitez apporter à l'âge du béton, par exemple, en raison d'un traitement thermique.

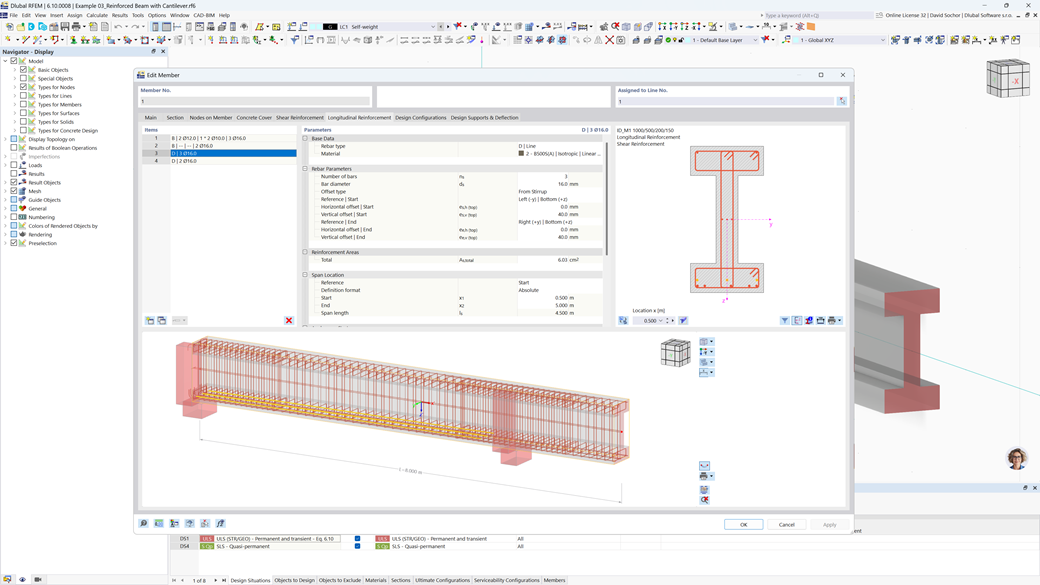

Lors de la vérification de la section, vous pouvez contrôler directement si la surface de béton est appliquée en incluant les armatures ou si elles sont soustraites de la section en béton. La vérification de la section nette en béton est particulièrement utile si votre projet implique une section avec beaucoup d'armatures.

Entrez l'armature de surface directement au niveau de RFEM. Vous pouvez alors sélectionner individuellement les armatures de surface définies. Les fonctions d'édition bien connues Copier, Miroiter ou Tourner sont également disponibles lors de la saisie de l'armature surfacique.

Travaillez-vous avec des composants en forme de dalle ? Dans ce cas, vous devez effectuer le calcul de l'effort tranchant aux points d'application de la charge concentrée, en utilisant les règles de calcul de la résistance au poinçonnement selon l'EN 1992-1-1, 6.4, par exemple. En plus des dalles de plancher, vous pouvez également calculer des radiers de cette manière.

Dans la configuration à l'ELU pour la vérification du béton, vous pouvez définir les paramètres de calcul pour le poinçonnement en fonction des nœuds sélectionnés.

Le module complémentaire Vérification du béton vous permet d'effectuer la vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).

Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :

• Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
• Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6

Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.

• 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
• 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.

De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.

Le module complémentaire Vérification du béton permet de définir une armature de poinçonnement verticale existante. Elle est ensuite prise en compte lors de la vérification de la résistance au poinçonnement.
